Збірний сталевий штовхач для роторної печі та роторна піч з вогнетривким покриттям

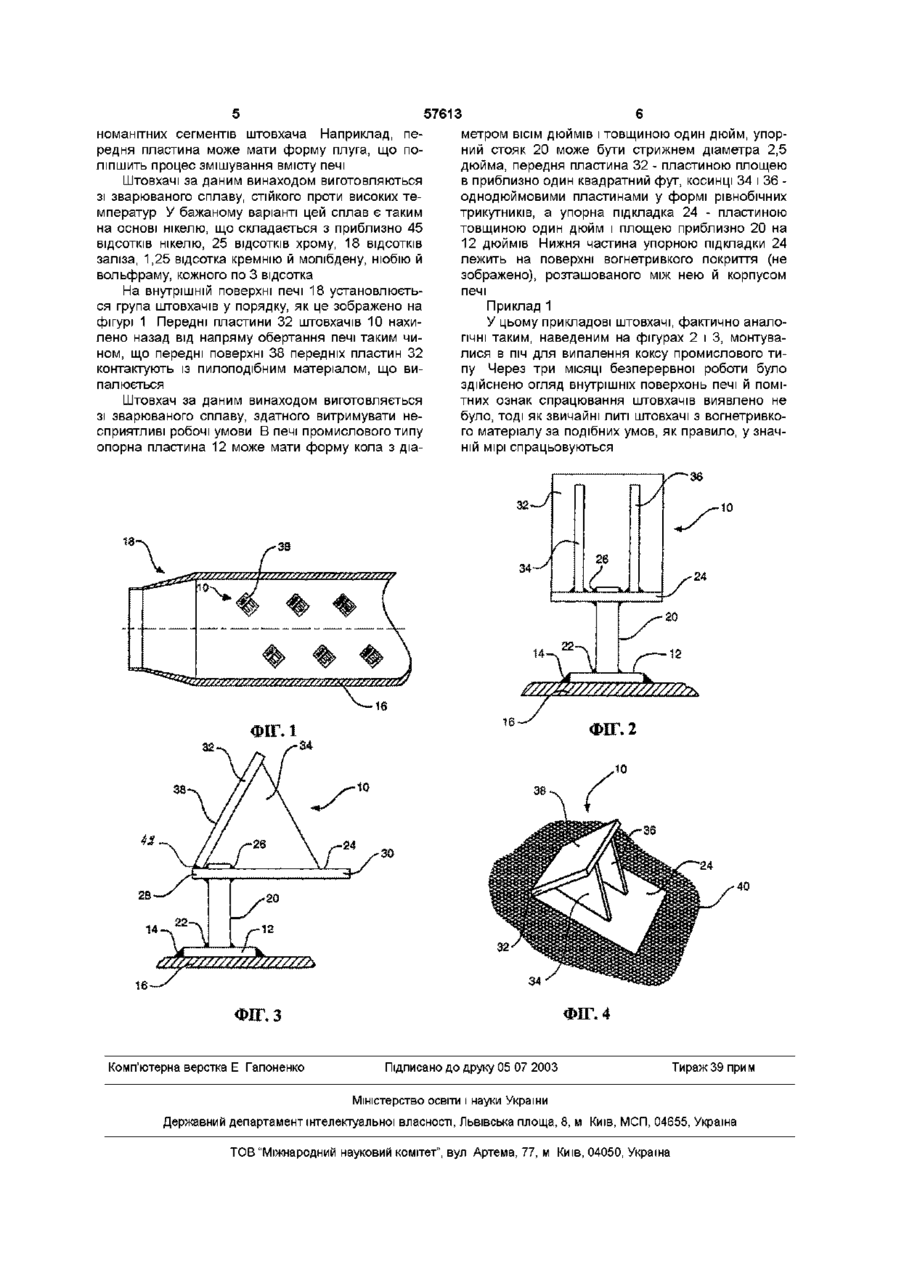

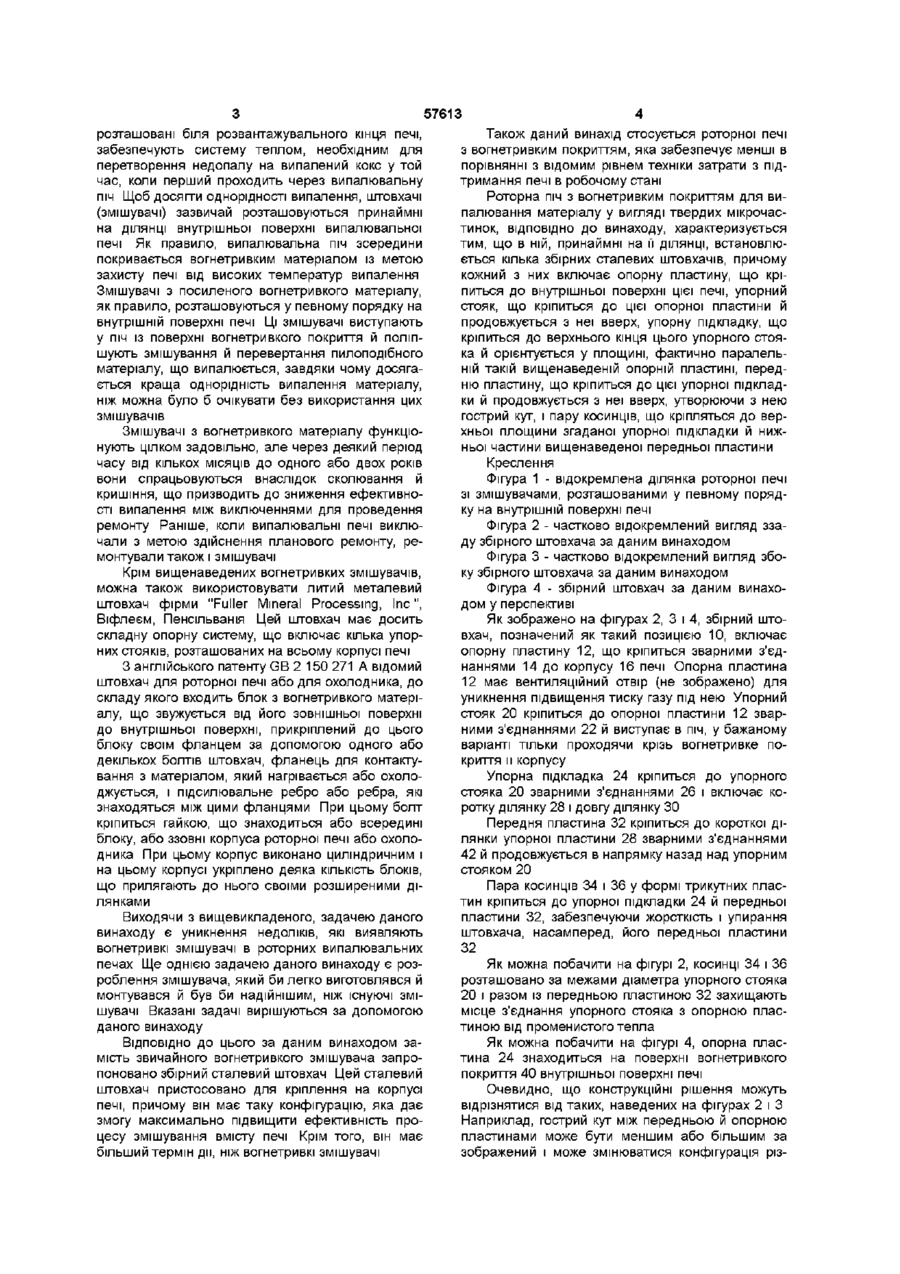

1 Збірний сталевий штовхач для роторної печі з вогнетривким покриттям, який відрізняється тим, що він включає опорну пластину, пристосовану для кріплення до внутрішньої поверхні корпусу вищенаведеної печі, упорний стояк, що кріпиться до згаданої опорної пластини й продовжується з неї вверх, упорну підкладку, що кріпиться до верхнього кінця вищенаведеного упорного стояка й орієнтується у площині, фактично паралельній такій згаданій опорній пластині, передню пластину, що кріпиться до згаданої упорної підкладки й продовжується з неї вверх, утворюючи з цією упорною підкладкою гострий кут, і принаймні один опорний сегмент, що кріпиться до вищенаведених передньої пластини й упорної підкладки й стабілізує орієнтацію згаданої передньої пластини по відношенню до вищенаведеної упорної підкладки 2 Збірний сталевий штовхач за п 1, який відрізняється тим, що вищенаведений принаймні один опорний сегмент являє собою пару косинців, що кріпляться до верхньої площини згаданої упорної підкладки й нижньої частини вищенаведеної передньої пластини 3 Збірний сталевий штовхач за п 2, який відрізняється тим, що згадані косинці розташовуються між ЗОВНІШНІМИ краями вищенаведеної передньої пластини й ЗОВНІШНІМ діаметром згаданого упорного стояка 4 Збірний сталевий штовхач за п 3, який відрізняється тим, що вищенаведена передня пластина кріпиться до кінця згаданої упорної підкладки, який є суміжним із місцем з'єднання цієї упорної підкладки й вищенаведеного упорного стояка, причому ця передня пластина продовжується з цього кінця упорної підкладки в напрямку назад над згаданим упорним стояком, завдяки чому ця передня пластина й вищенаведені косинці захищають верхній кінець цього упорного стояка від променистого тепла 5 Роторна піч з вогнетривким покриттям для випалювання матеріалу у вигляді твердих мікрочастинок, яка відрізняється тим, що в цій печі, принаймні на и ДІЛЯНЦІ, встановлюється кілька збірних сталевих штовхачів, причому кожний з них включає опорну пластину, що кріпиться до внутрішньої поверхні цієї печі, упорний стояк, що кріпиться до цієї опорної пластини й продовжується з неї вверх, упорну підкладку, що кріпиться до верхнього кінця цього упорного стояка й орієнтується у площині, фактично паралельній такій вищенаведеній опорній пластині, передню пластину, що кріпиться до цієї упорної підкладки й продовжується з неї вверх, утворюючи з нею гострий кут, і пару косинців, що кріпляться до верхньої площини згаданої упорної підкладки й нижньої частини вищенаведеної передньої пластини Даний винахід відноситься до роторних випалювальних печей, конкретніше, до вдосконалених змішувачів або штовхачів у таких печах для змішування пилоподібного матеріалу в той час, коли він рухається через піч Роторні випалювальні печі використовуються для випалення різноманітних матеріалів, у тому числі так званого недопалу Пилоподібний недопал завантажується з одного кінця нахиленої роторної, як правило, циліндричної печі й пальники, О C O (О Ю 57613 розташовані біля розвантажувального кінця печі, Також даний винахід стосується роторної печі забезпечують систему теплом, необхідним для з вогнетривким покриттям, яка забезпечує менші в перетворення недопалу на випалений кокс у той порівнянні з відомим рівнем техніки затрати з підчас, коли перший проходить через випалювальну тримання печі в робочому стані піч Щоб досягти однорідності випалення, штовхачі Роторна піч з вогнетривким покриттям для ви(змішувачі) зазвичай розташовуються принаймні палювання матеріалу у вигляді твердих мікрочасна ДІЛЯНЦІ внутрішньої поверхні випалювальної тинок, ВІДПОВІДНО до винаходу, характеризується печі Як правило, випалювальна піч зсередини тим, що в ній, принаймні на її ДІЛЯНЦІ, встановлюпокривається вогнетривким матеріалом із метою ється кілька збірних сталевих штовхачів, причому захисту печі від високих температур випалення кожний з них включає опорну пластину, що кріЗмішувачі з посиленого вогнетривкого матеріалу, питься до внутрішньої поверхні цієї печі, упорний як правило, розташовуються у певному порядку на стояк, що кріпиться до цієї опорної пластини й внутрішній поверхні печі Ці змішувачі виступають продовжується з неї вверх, упорну підкладку, що у піч із поверхні вогнетривкого покриття й поліпкріпиться до верхнього кінця цього упорного стояшують змішування й перевертання пилоподібного ка й орієнтується у площині, фактично паралельматеріалу, що випалюється, завдяки чому досяганій такій вищенаведеній опорній пластині, передється краща однорідність випалення матеріалу, ню пластину, що кріпиться до цієї упорної підкладніж можна було б очікувати без використання цих ки й продовжується з неї вверх, утворюючи з нею змішувачів гострий кут, і пару косинців, що кріпляться до верхньої площини згаданої упорної підкладки й нижЗмішувачі з вогнетривкого матеріалу функціоньої частини вищенаведеної передньої пластини нують цілком задовільно, але через деякий період часу від кількох МІСЯЦІВ ДО ОДНОГО або двох років вони спрацьовуються внаслідок сколювання й кришіння, що призводить до зниження ефективності випалення між виключеннями для проведення ремонту Раніше, коли випалювальні печі виключали з метою здійснення планового ремонту, ремонтували також і змішувачі Крім вищенаведених вогнетривких змішувачів, можна також використовувати литий металевий штовхач фірми "Fuller Mineral Processing, Inc", Віфлеєм, Пенсільванія Цей штовхач має досить складну опорну систему, що включає кілька упорних стояків, розташованих на всьому корпусі печі З англійського патенту GB 2 150 271 А відомий штовхач для роторної печі або для охолодника, до складу якого входить блок з вогнетривкого матеріалу, що звужується від його зовнішньої поверхні до внутрішньої поверхні, прикріплений до цього блоку своїм фланцем за допомогою одного або декількох болтів штовхач, фланець для контактування з матеріалом, який нагрівається або охолоджується, і підсилювальне ребро або ребра, які знаходяться між цими фланцями При цьому болт кріпиться гайкою, що знаходиться або всередині блоку, або ззовні корпуса роторної печі або охолодника При цьому корпус виконано циліндричним і на цьому корпусі укріплено деяка КІЛЬКІСТЬ блоків, що прилягають до нього своїми розширеними ділянками Виходячи з вищевикладеного, задачею даного винаходу є уникнення недоліків, які виявляють вогнетривкі змішувачі в роторних випалювальних печах Ще однією задачею даного винаходу є розроблення змішувача, який би легко виготовлявся й монтувався й був би надійнішим, ніж існуючі змішувачі Вказані задачі вирішуються за допомогою даного винаходу ВІДПОВІДНО ДО ЦЬОГО за даним винаходом за мість звичайного вогнетривкого змішувача запропоновано збірний сталевий штовхач Цей сталевий штовхач пристосовано для кріплення на корпусі печі, причому він має таку конфігурацію, яка дає змогу максимально підвищити ефективність процесу змішування вмісту печі Крім того, він має більший термін дії, ніж вогнетривкі змішувачі Креслення Фігура 1 - відокремлена ділянка роторної печі зі змішувачами, розташованими у певному порядку на внутрішній поверхні печі Фігура 2 - частково відокремлений вигляд ззаду збірного штовхача за даним винаходом Фігура 3 - частково відокремлений вигляд збоку збірного штовхача за даним винаходом Фігура 4 - збірний штовхач за даним винаходом у перспективі Як зображено на фігурах 2, 3 і 4, збірний штовхач, позначений як такий позицією 10, включає опорну пластину 12, що кріпиться зварними з'єднаннями 14 до корпусу 16 печі Опорна пластина 12 має вентиляційний отвір (не зображено) для уникнення підвищення тиску газу під нею Упорний стояк 20 кріпиться до опорної пластини 12 зварними з'єднаннями 22 й виступає в піч, у бажаному варіанті тільки проходячи крізь вогнетривке покриття и корпусу Упорна підкладка 24 кріпиться до упорного стояка 20 зварними з'єднаннями 26 і включає коротку ділянку 28 і довгу ділянку ЗО Передня пластина 32 кріпиться до короткої ділянки упорної пластини 28 зварними з'єднаннями 42 й продовжується в напрямку назад над упорним стояком 20 Пара косинців 34 і 36 у формі трикутних пластин кріпиться до упорної підкладки 24 й передньої пластини 32, забезпечуючи жорсткість і упирання штовхача, насамперед, його передньої пластини 32 Як можна побачити на фігурі 2, косинці 34 і 36 розташовано за межами діаметра упорного стояка 20 і разом із передньою пластиною 32 захищають місце з'єднання упорного стояка з опорною пластиною від променистого тепла Як можна побачити на фігурі 4, опорна пластина 24 знаходиться на поверхні вогнетривкого покриття 40 внутрішньої поверхні печі Очевидно, що конструкційні рішення можуть відрізнятися від таких, наведених на фігурах 2 і З Наприклад, гострий кут між передньою й опорною пластинами може бути меншим або більшим за зображений і може змінюватися конфігурація різ 57613 номанітних сегментів штовхача Наприклад, пеметром ВІСІМ дюймів І ТОВЩИНОЮ ОДИН ДЮЙМ, упорредня пластина може мати форму плуга, що поний стояк 20 може бути стрижнем діаметра 2,5 ліпшить процес змішуваннявмісту печі дюйма, передня пластина 32 - пластиною площею Штовхачі за даним винаходом виготовляються в приблизно один квадратний фут, косинці 34 і 36 зі зварюваного сплаву, стійкого проти високих теоднодюймовими пластинами у формі рівнобічних мператур У бажаному варіанті цей сплав є таким трикутників, а упорна підкладка 24 - пластиною на основі нікелю, що складається з приблизно 45 товщиною один дюйм і площею приблизно 20 на ВІДСОТКІВ нікелю, 25 ВІДСОТКІВ хрому, 18 ВІДСОТКІВ 12 дюймів Нижня частина упорною підкладки 24 заліза, 1,25 відсотка кремнію й молібдену, ніобію й лежить на поверхні вогнетривкого покриття (не вольфраму, кожного по 3 відсотка зображено), розташованого між нею й корпусом печі На внутрішній поверхні печі 18 установлюється група штовхачів у порядку, як це зображено на Приклад 1 фігурі 1 Передні пластини 32 штовхачів 10 нахиУ цьому прикладові штовхачі, фактично аналолено назад від напряму обертання печі таким чигічні таким, наведеним на фігурах 2 і 3, монтуваном, що передні поверхні 38 передніх пластин 32 лися в піч для випалення коксу промислового тиконтактують із пилоподібним матеріалом, що випу Через три МІСЯЦІ безперервної роботи було палюється здійснено огляд внутрішніх поверхонь печі й помітних ознак спрацювання штовхачів виявлено не Штовхач за даним винаходом виготовляється було, тоді як звичайні литі штовхачі з вогнетривкозі зварюваного сплаву, здатного витримувати него матеріалу за подібних умов, як правило, у значсприятливі робочі умови В печі промислового типу ній мірі спрацьовуються опорна пластина 12 може мати форму кола з діа ФІГ. 2 ФІГ.1 32^ ^34 10 за 3 2 3 4 ФГГ.4 ФІГ. З Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
