C21D 5/00 — Термообробка ливарного чавуну

Номер патенту: 119977

Опубліковано: 25.10.2017

Автор: Сонкін Олександр Леонідович

МПК: A47J 37/00, A47J 36/00, A47J 27/00 ...

Мітки: посуду, спосіб, інших, чавунних, виготовлення, виробів, чавунного

Формула / Реферат:

Спосіб виготовлення чавунного посуду та інших чавунних виробів, що включає лиття сірого чавуну в ливарну форму для одержання виливка, механічну обробку виливка, яка включає видалення ливників, задирок, обдирання, шліфування, піскоструминну обробку виливка і формування на виливку захисного покриття з окисного шару заліза шляхом його нагріву і занурення в масло після нагріву, який відрізняється тим, що при формуванні на виливку захисного...

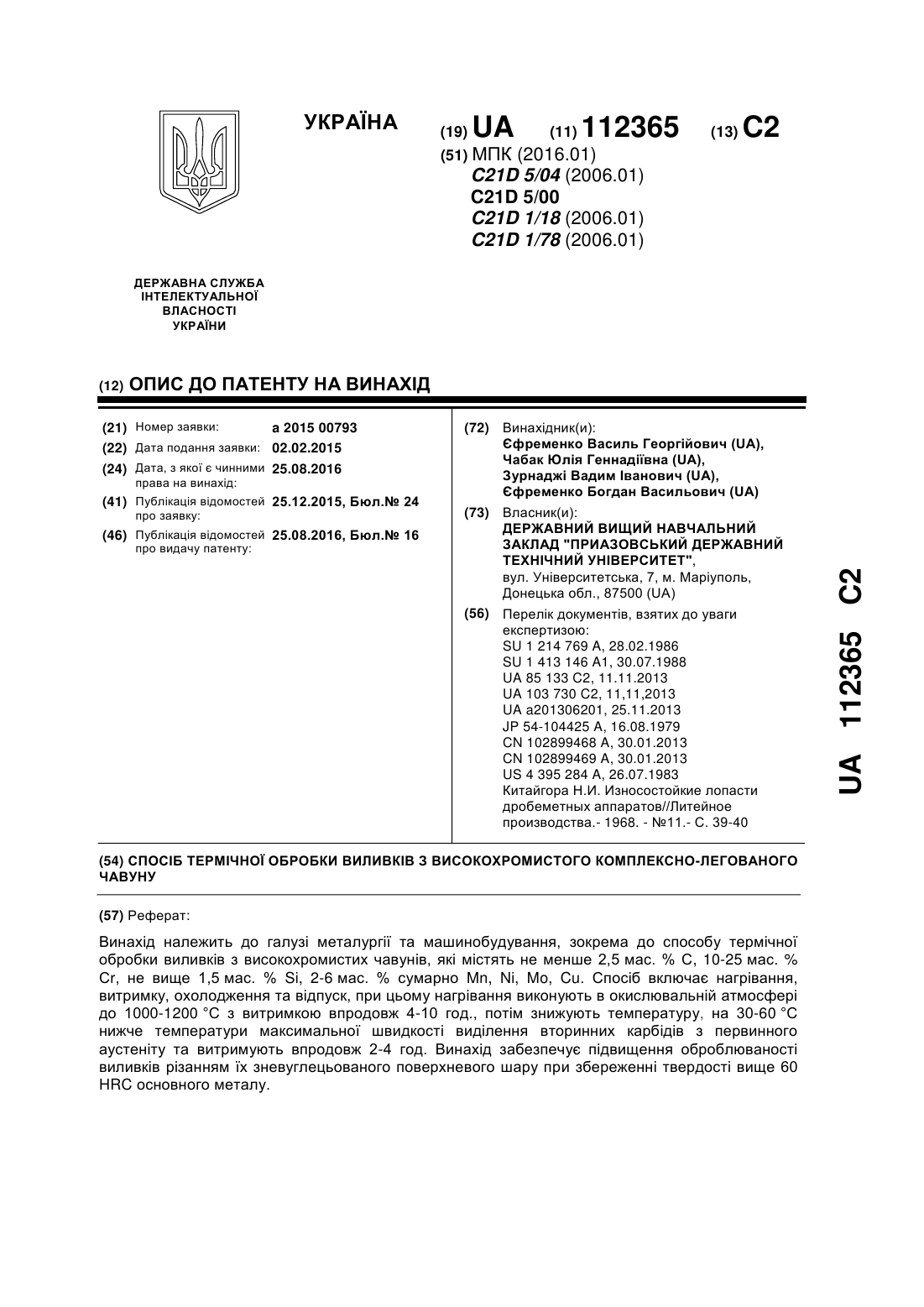

Номер патенту: 112365

Опубліковано: 25.08.2016

Автори: Єфременко Богдан Васильович, Зурнаджі Вадим Іванович, Єфременко Василь Георгійович, Чабак Юлія Геннадіївна

МПК: C21D 5/00, C21D 1/78, C21D 1/18, C21D 5/04 ...

Мітки: чавуну, обробки, комплексно-легованого, спосіб, виливків, високохромистого, термічної

Формула / Реферат:

Спосіб термічної обробки виливків з високохромистого комплексно-легованого чавуну, що включає нагрівання, витримку, охолодження та відпуск, який відрізняється тим, що нагрівання виконують в окислювальній атмосфері при 1000-1200 °C з витримкою впродовж 4-10 год., потім знижують температуру, на 30-60 °C нижче температури максимальної швидкості виділення вторинних карбідів з первинного аустеніту та витримують впродовж 2-4 год.

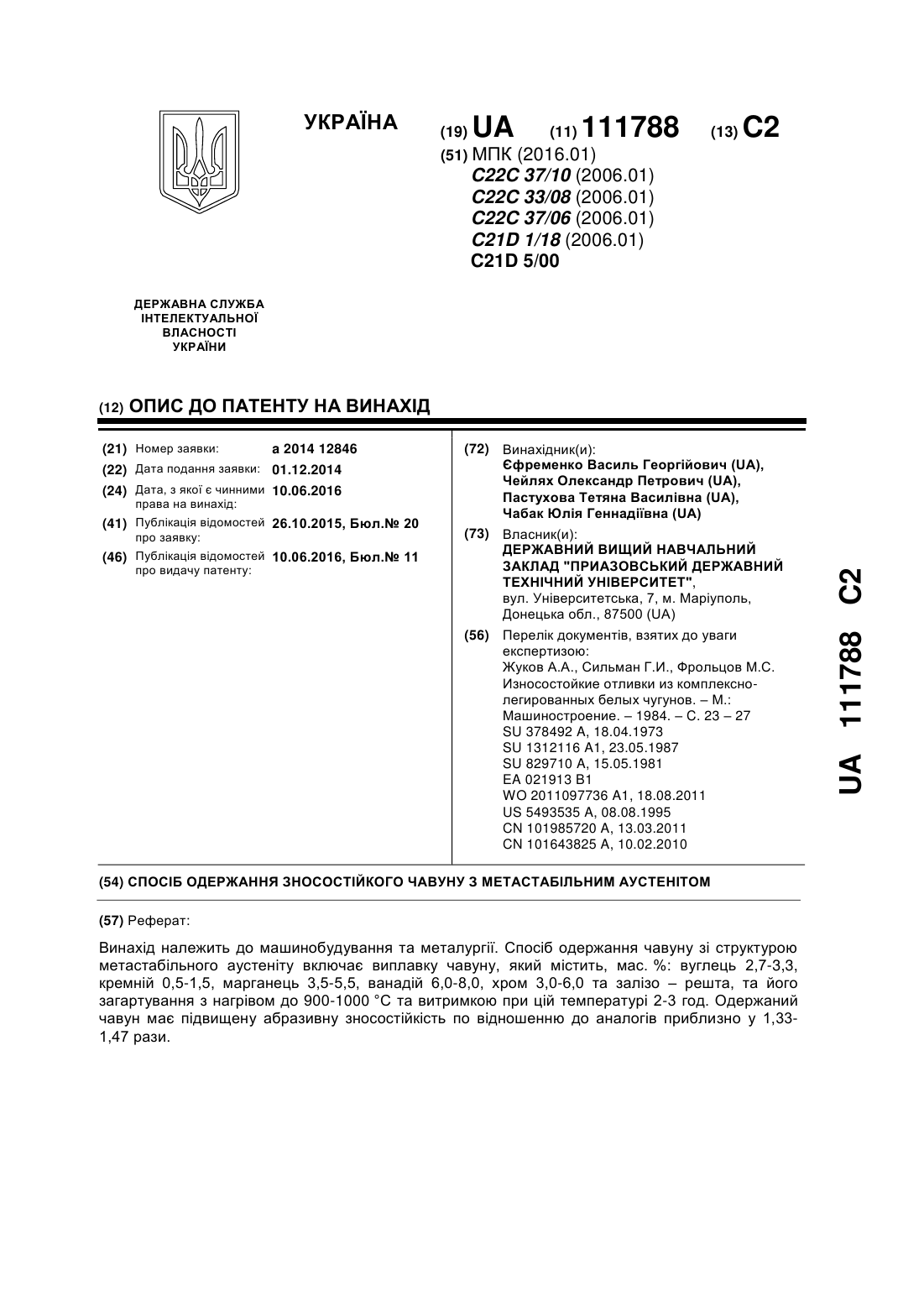

Номер патенту: 111788

Опубліковано: 10.06.2016

Автори: Пастухова Тетяна Василівна, Чейлях Олександр Петрович, Єфременко Василь Георгійович, Чабак Юлія Геннадіївна

МПК: C22C 33/08, C21D 1/18, C21D 5/00 ...

Мітки: зносостійкого, одержання, спосіб, чавуну, аустенітом, метастабільним

Формула / Реферат:

Спосіб одержання чавуну зі структурою метастабільного аустеніту, що включає виплавку чавуну, який містить вуглець, кремній, марганець, ванадій, хром і залізо, та загартування, який відрізняється тим, що виплавляють чавун складу, мас. %: вуглець 2,7-3,3, кремній 0,5-1,5, марганець 3,5-5,5, ванадій 6,0-8,0, хром 3,0-6,0 та залізо – решта, а його загартування проводять з нагрівом до 900-1000 °C та витримкою при цій температурі 2-3...

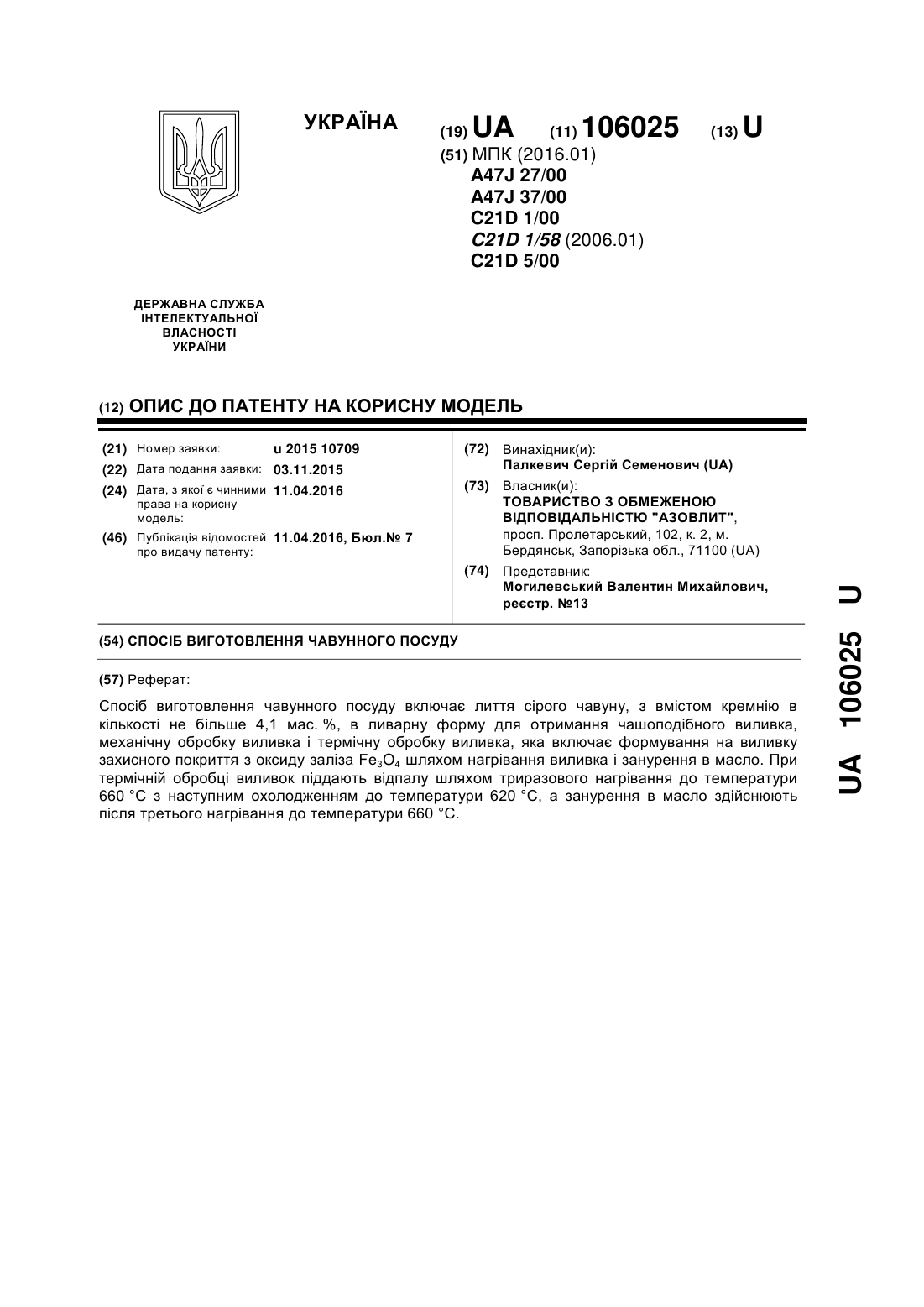

Номер патенту: 106025

Опубліковано: 11.04.2016

Автор: Палкевич Сергій Семенович

МПК: A47J 37/00, A47J 27/00, C21D 1/00 ...

Мітки: чавунного, виготовлення, спосіб, посуду

Формула / Реферат:

1. Спосіб виготовлення чавунного посуду, що включає лиття сірого чавуну, з вмістом кремнію в кількості не більше 4,1 мас. %, в ливарну форму для отримання чашоподібного виливка, механічну обробку виливка і термічну обробку виливка, яка включає формування на виливку захисного покриття з оксиду заліза Fe3O4 шляхом нагрівання виливка і занурення в масло, який відрізняється тим, що при термічній обробці виливок піддають відпалу шляхом...

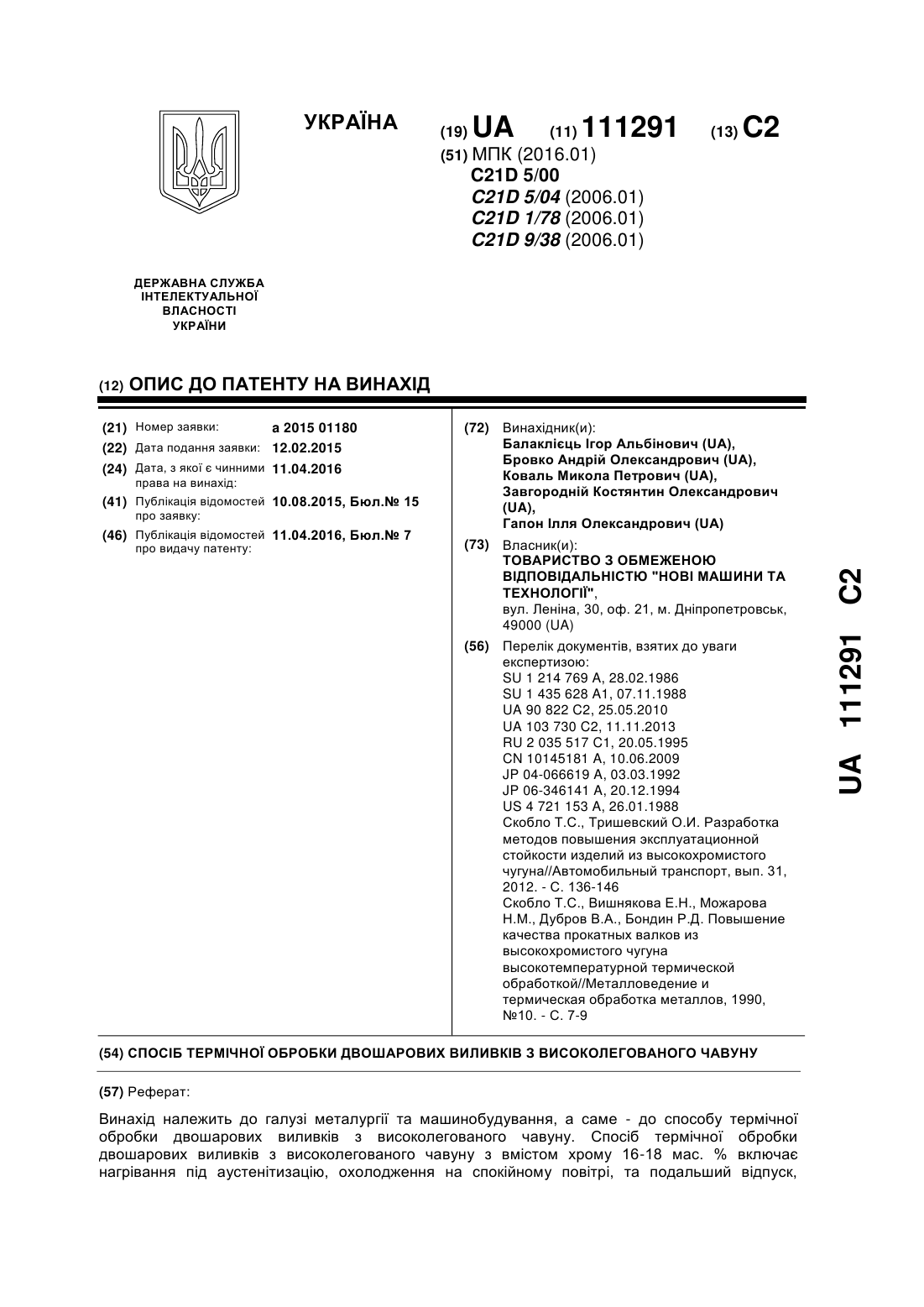

Номер патенту: 111291

Опубліковано: 11.04.2016

Автори: Гапон Ілля Олександрович, Балаклієць Ігор Альбінович, Коваль Микола Петрович, Бровко Андрій Олександрович, Завгородній Костянтин Олександрович

МПК: C21D 5/00, C21D 5/04, C21D 1/78 ...

Мітки: термічної, високолегованого, спосіб, чавуну, двошарових, обробки, виливків

Формула / Реферат:

Спосіб термічної обробки двошарових виливків з високолегованого чавуну з вмістом хрому 16-18 мас. %, що включає нагрівання під аустенітизацію, охолодження на повітрі, та подальший відпуск, який відрізняється тим, що нагрівання під аустенітизацію проводять до температури 950-1000 °С зі швидкістю 20-30 °С/год., витримку при зазначеній температурі 2-5 год., з подальшим охолодженням виливків на повітрі за допомогою вентиляторів зі швидкістю...

Номер патенту: 109212

Опубліковано: 27.07.2015

Автори: Дьомін Андрій Юрійович, Тимофеєва Лариса Андріївна, Тимофеєв Сергій Сергійович

МПК: C21D 1/00, C21D 9/30, C21D 5/00 ...

Мітки: колінчастих, поверхневого, сплавів, залізовуглецевих, валів, спосіб, зміцнення

Формула / Реферат:

Спосіб поверхневого зміцнення колінчастих валів із залізовуглецевих сплавів, який включає індукційний нагрів шийок валу, гартування і відпуск, який відрізняється тим, що після індукційного нагріву шийок вала проводять гартування у 65 %-му водному розчині сірковмісних силікатів з подальшим відпуском.

Номер патенту: 109018

Опубліковано: 10.07.2015

Автори: Сидорова Анастасія Юріївна, Донська Тетяна Романівна, Миронова Тетяна Михайлівна, Підгорна Катерина Дмитрівна, Синиціна Юлія Петрівна

МПК: C21D 5/04, C21D 8/00, C21D 5/00 ...

Мітки: обробки, спосіб, чавуну, білого

Формула / Реферат:

Спосіб обробки білого чавуну, що включає його нагрівання до температури на 40-60 °C нижче лінії солідуса та деформацію на 60-85 %, який відрізняється тим, що перед деформацією проводять двоступеневий відпал: спочатку нагрівання до температури аустенітизації - 950-1120 °C - з витримкою протягом 2-5 годин, далі охолодження з піччю до температури перлітизації - 700-650 °C - витримкою 3-5 годин при даній температурі.

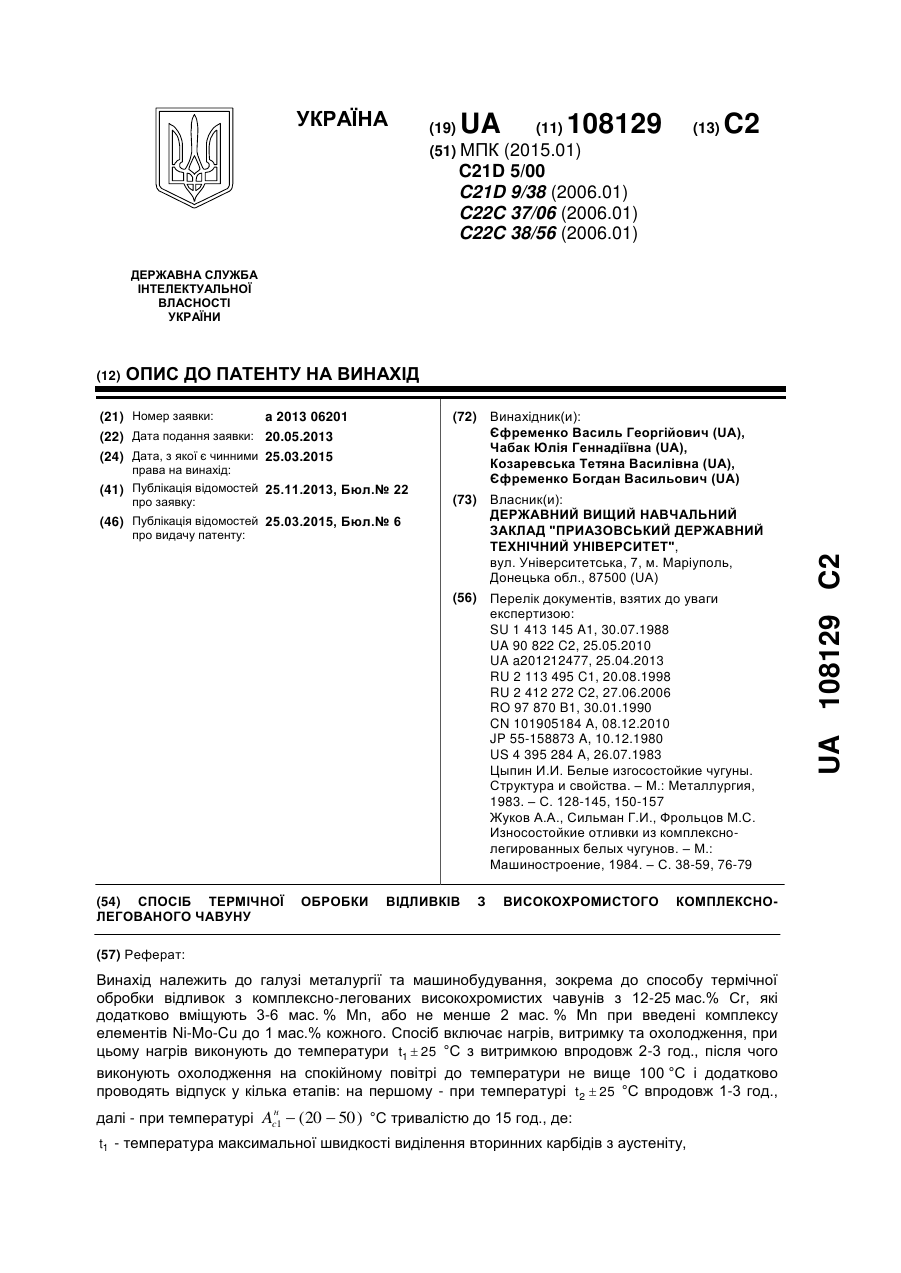

Номер патенту: 108129

Опубліковано: 25.03.2015

Автори: Єфременко Василь Георгійович, Козаревська Тетяна Василівна, Єфременко Богдан Васильович, Чабак Юлія Геннадіївна

МПК: C21D 9/38, C21D 5/00, C22C 37/06 ...

Мітки: спосіб, чавуну, обробки, термічної, високохромистого, комплексно-легованого, відливків

Формула / Реферат:

1. Спосіб термічної обробки відливків з високохромистого комплексно-легованого чавуну, що включає нагрів, витримку та охолодження, який відрізняється тим, що нагрів виконують до температури  °C з витримкою впродовж 2-3 год., потім проводять охолодження на спокійному повітрі до температури не вище 100 °C, і додатково проводять відпуск у кілька етапів: на першому -...

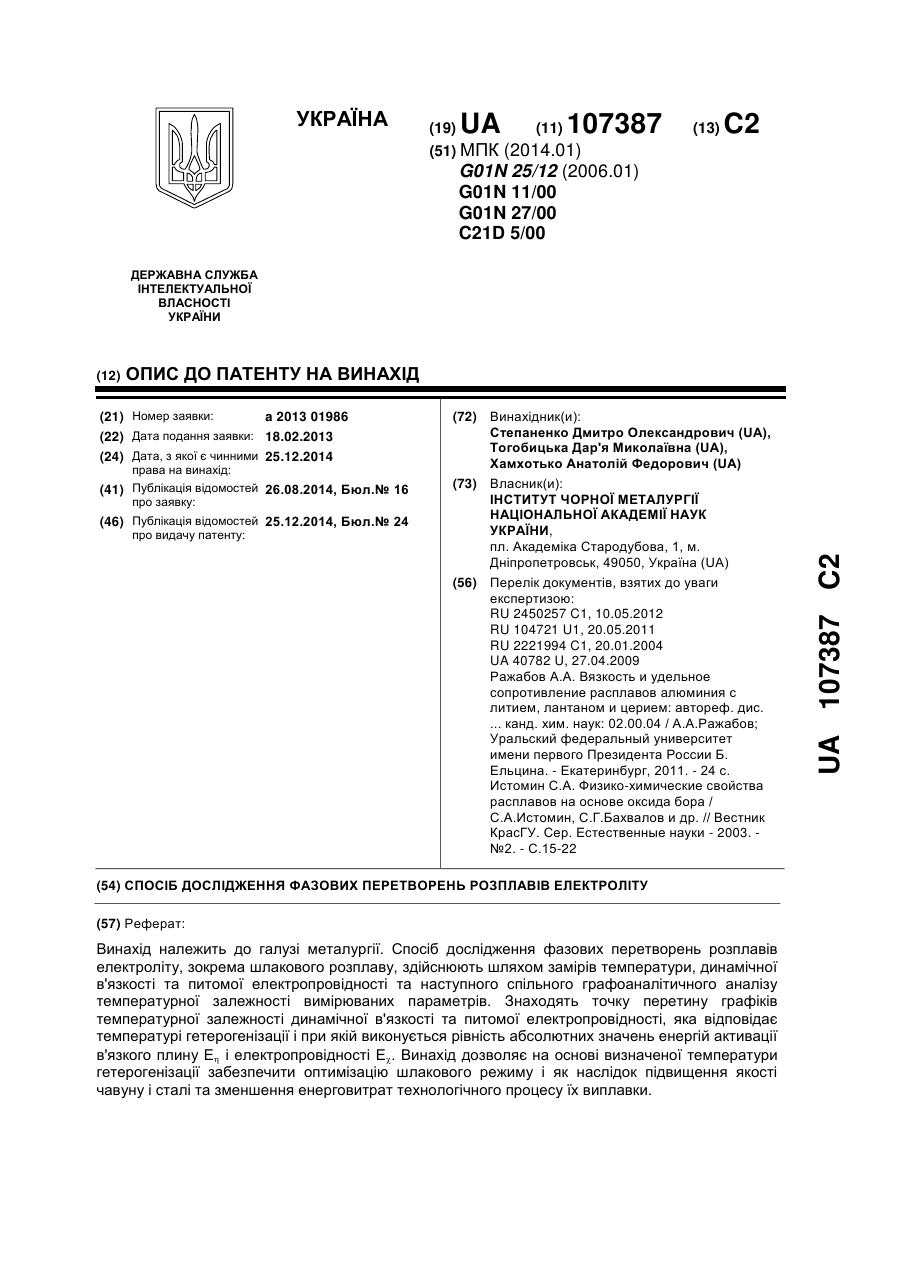

Номер патенту: 107387

Опубліковано: 25.12.2014

Автори: Тогобицька Дар'я Миколаївна, Степаненко Дмитро Олександрович, Хамхотько Анатолій Федорович

МПК: C21D 5/00, G01N 25/12, G01N 11/00 ...

Мітки: спосіб, фазових, перетворень, електроліту, розплавів, дослідження

Формула / Реферат:

Спосіб дослідження фазових перетворень розплавів електроліту, при якому виконують заміри температури, динамічної в'язкості та питомої електропровідності, який відрізняється тим, що здійснюють спільний графоаналітичний аналіз температурної залежності вимірюваних параметрів, знаходять точку перетину графіків температурної залежності динамічної в'язкості та питомої електропровідності, яка відповідає температурі гетерогенізації і при якій...

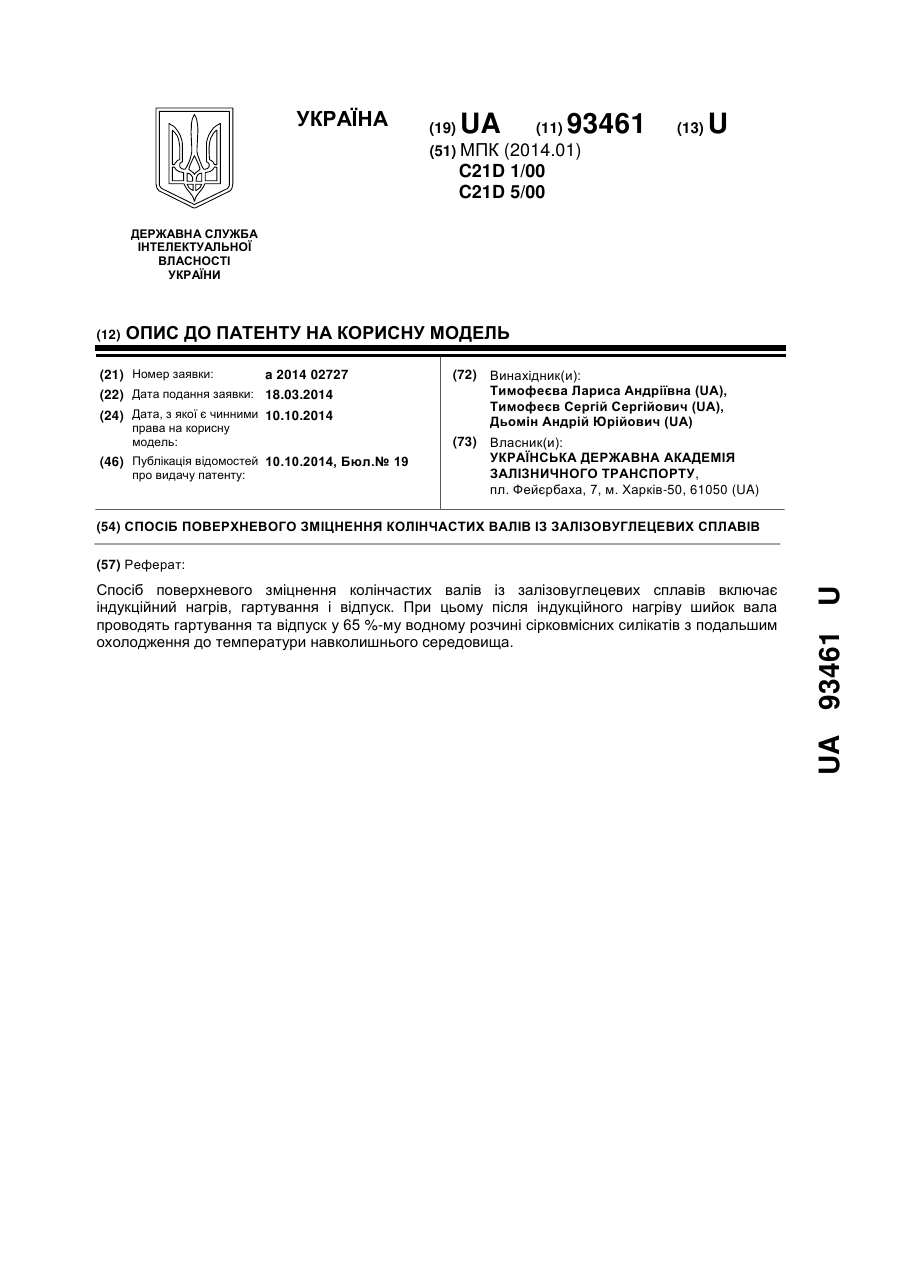

Номер патенту: 93461

Опубліковано: 10.10.2014

Автори: Тимофеєва Лариса Андріївна, Тимофеєв Сергій Сергійович, Дьомін Андрій Юрійович

МПК: C21D 1/00, C21D 5/00

Мітки: залізовуглецевих, спосіб, зміцнення, сплавів, колінчастих, поверхневого, валів

Формула / Реферат:

Спосіб поверхневого зміцнення колінчастих валів із залізовуглецевих сплавів, який включає індукційний нагрів, гартування і відпуск, який відрізняється тим, що після індукційного нагріву шийок вала проводять гартування та відпуск у 65 %-му водному розчині сірковмісних силікатів з подальшим охолодження до температури навколишнього середовища.

Номер патенту: 106820

Опубліковано: 10.10.2014

Автори: Сидорова Анастасія Юріївна, Синиціна Юлія Петрівна, Підгорна Катерина Дмитрівна, Миронова Тетяна Михайлівна, Донська Тетяна Романівна

МПК: C21D 5/00

Мітки: білого, обробки, спосіб, чавуну

Формула / Реферат:

Спосіб обробки білого чавуну, що включає нагрів до температури аустенітизації, гарячу деформацію, що проводять після повторного нагріву та остаточне охолодження, який відрізняється тим, що нагрів до температури аустенітизації ведуть ступенево - до 350 °C, 650 °C і 850 °C з відповідною витримкою протягом 1 години при кожній температурі.

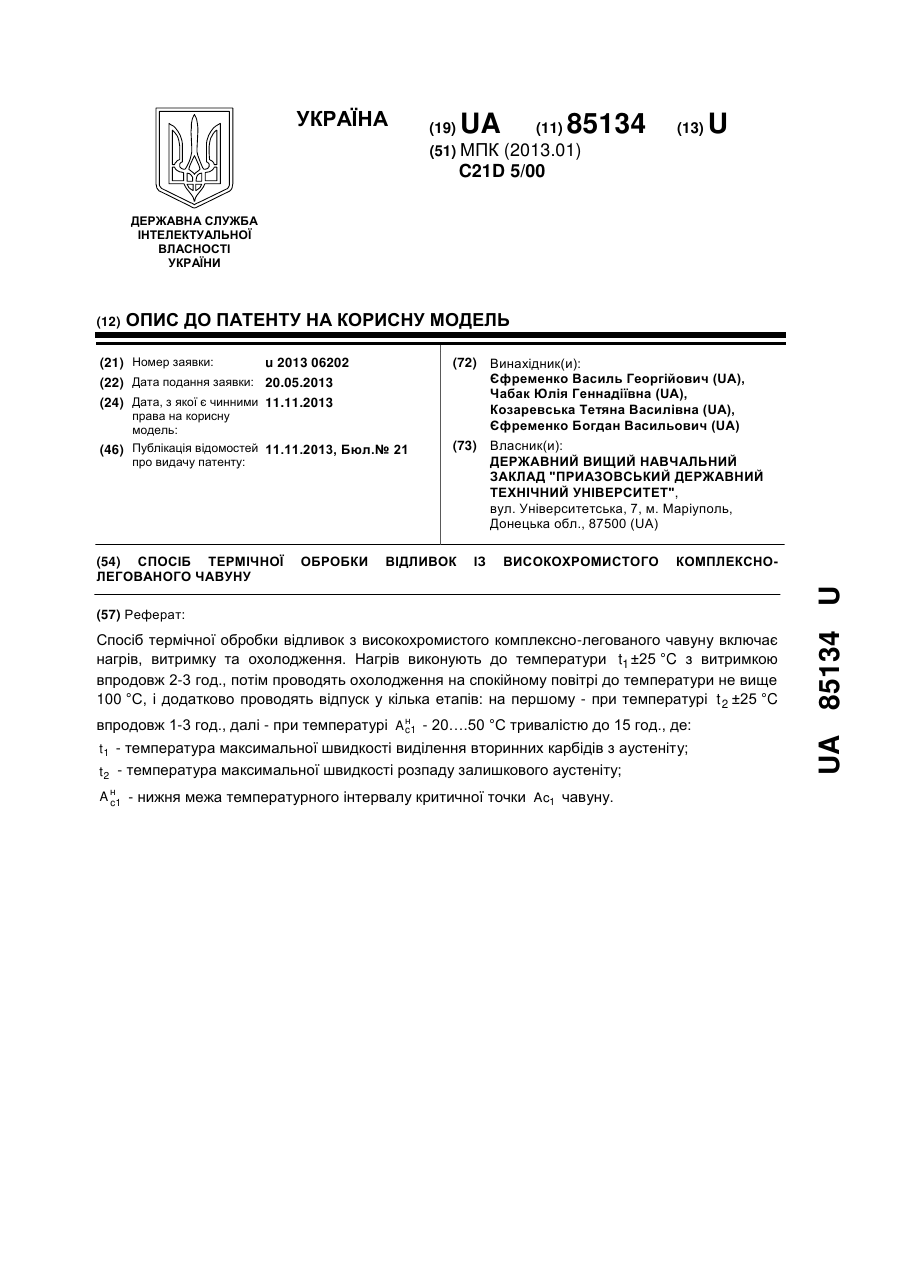

Номер патенту: 85134

Опубліковано: 11.11.2013

Автори: Козаревська Тетяна Василівна, Єфременко Богдан Васильович, Єфременко Василь Георгійович, Чабак Юлія Геннадіївна

МПК: C21D 5/00

Мітки: обробки, спосіб, високохромистого, відливок, комплексно-легованого, чавуну, термічної

Формула / Реферат:

1. Спосіб термічної обробки відливок з високохромистого комплексно-легованого чавуну, що включає нагрів, витримку та охолодження, який відрізняється тим, що нагрів виконують до температури ±25 °C з витримкою впродовж 2-3 год., потім проводять охолодження на спокійному повітрі до температури не вище 100 °C, і додатково проводять відпуск у кілька етапів: на першому...

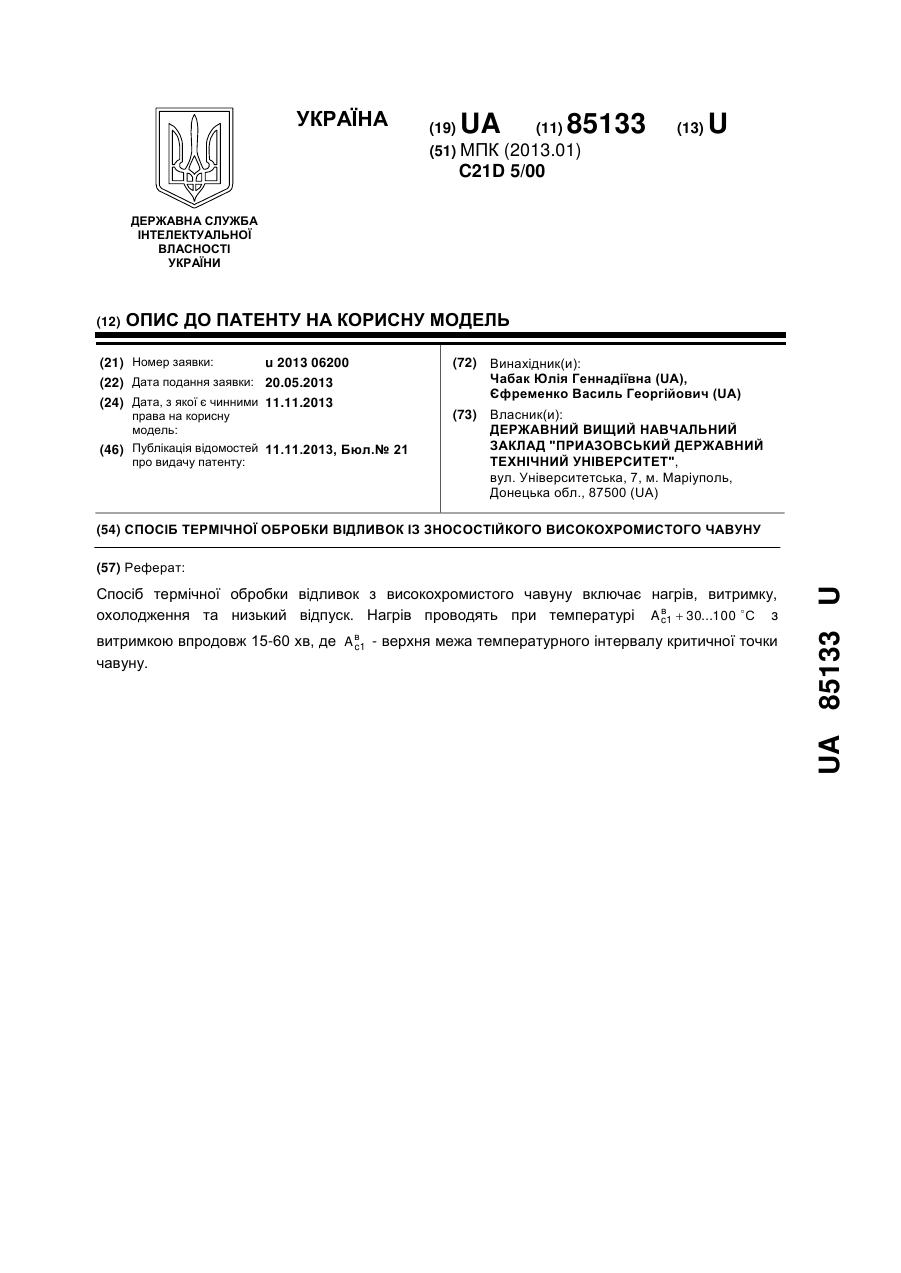

Номер патенту: 85133

Опубліковано: 11.11.2013

Автори: Єфременко Василь Георгійович, Чабак Юлія Геннадіївна

МПК: C21D 5/00

Мітки: термічної, зносостійкого, обробки, спосіб, чавуну, високохромистого, відливок

Формула / Реферат:

Спосіб термічної обробки відливок з високохромистого чавуну, що включає нагрів, витримку, охолодження та низький відпуск, який відрізняється тим, що нагрів проводять при температурі  з витримкою впродовж 15-60 хв, де  - верхня межа температурного інтервалу критичної точки чавуну.

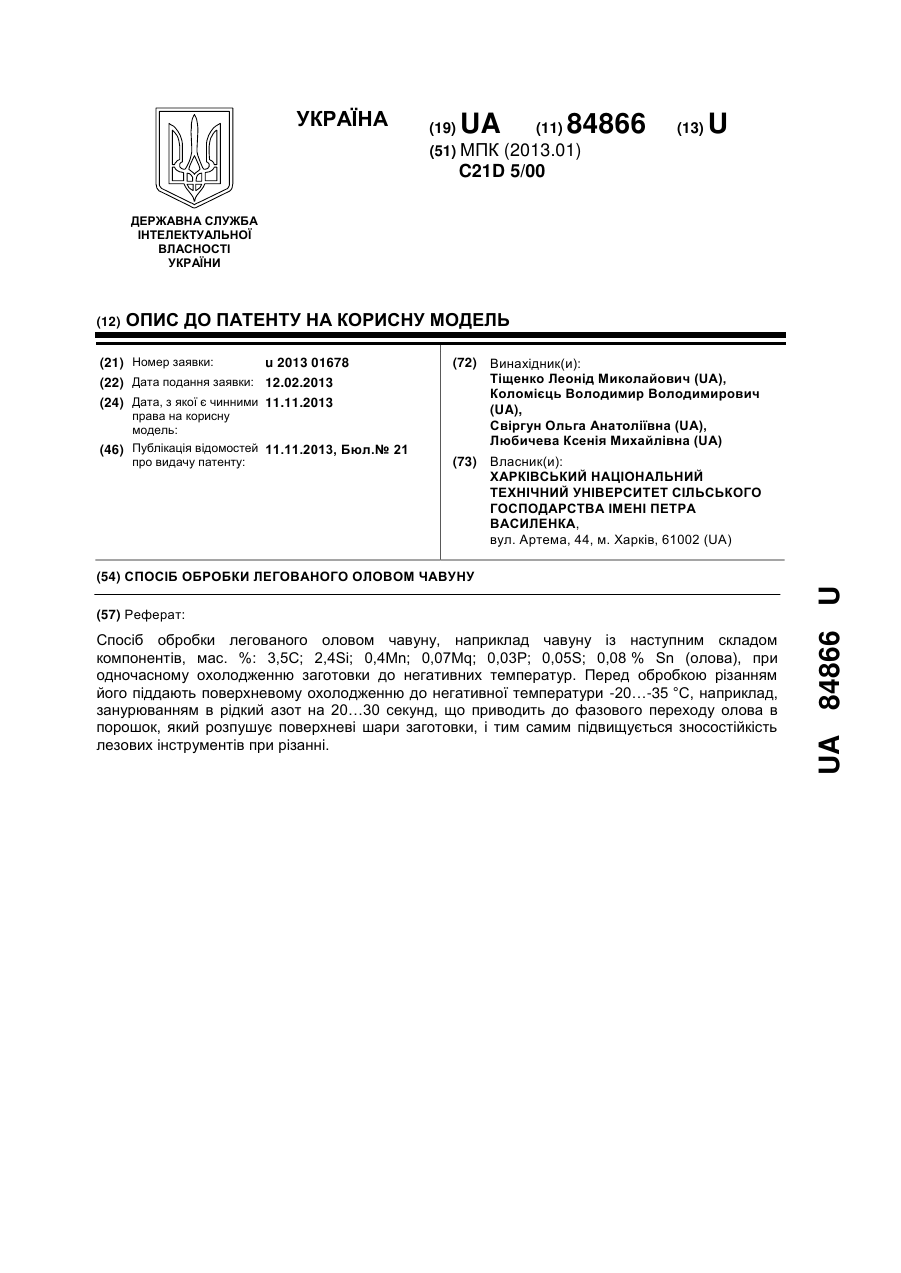

Номер патенту: 84866

Опубліковано: 11.11.2013

Автори: Коломієць Володимир Володимирович, Любичева Ксенія Михайлівна, Свіргун Ольга Анатоліївна, Тіщенко Леонід Миколайович

МПК: C21D 5/00

Мітки: спосіб, легованого, чавуну, оловом, обробки

Формула / Реферат:

Спосіб обробки легованого оловом чавуну, наприклад чавуну із наступним складом компонентів, мас. %: 3,5С; 2,4Si; 0,4Mn; 0,07Mq; 0,03P; 0,05S; 0,08 % Sn (олова), при одночасному охолодженню заготовки до негативних температур, який відрізняється тим, що з метою покращення оброблюваності перед обробкою різанням його піддають поверхневому охолодженню до негативної температури -20…-35 °C, наприклад, занурюванням в рідкий азот на 20…30...

Номер патенту: 103730

Опубліковано: 11.11.2013

Автори: Коваль Микола Петрович, Борощук Дмитро Ігоревич, Філіпов Валентин Семенович, Бровко Андрій Олександрович

МПК: C21D 5/00, C21D 9/38, C21D 1/78 ...

Мітки: високолегованого, термічної, двошарових, виливків, обробки, спосіб, чавуну

Формула / Реферат:

Спосіб термічної обробки двошарових виливків із високолегованого чавуну з вмістом хрому 16-18 %, що включає нагрівання під аустенітизацію, охолодження на спокійному повітрі та подальший відпуск, який відрізняється тим, що нагрівання під аустенітизацію проводять до температури 920-950 °C зі швидкістю 20-30 °С/год. з витримкою при зазначеній температурі 3-6 год. та наступним охолодженням виливків на повітрі зі швидкістю...

Номер патенту: 99797

Опубліковано: 25.09.2012

Автори: Миропольський Олександр Михайлович, Гогаєв Казбек Олександрович, Аскеров Мукафат Гейбат огли, Волощенко Сергій Михайлович, Хлівний Володимир Васильович

МПК: B21H 7/00, C21D 1/00, C22C 37/04, C21D 5/00 ...

Мітки: сільськогосподарсько, техніки, робочих, виготовлення, обладнання, органів, спосіб, навісного

Формула / Реферат:

Спосіб виготовлення робочих органів навісного обладнання сільськогосподарської техніки, що включає відливку деталей з високоміцного чавуну з кулястим графітом, що містить у мас.%: вуглецю 3,1-3,4, кремнію 2,5-3,2, молібдену 0,2-0,5, міді 0,2-0,5, 0 нікелю 0,3-0,7, сірки не більше 0,04, марганцю 0,2-0,4, залізо - решта із наступною аустенізацією при 900-920 °C і ізотермічним гартуванням, який відрізняється тим, що перед...

Номер патенту: 70555

Опубліковано: 11.06.2012

Автор: Згібнєв Юрій Миколайович

МПК: A47J 27/00, C21D 5/00

Мітки: посуду, спосіб, чавунного, виготовлення

Формула / Реферат:

Спосіб виготовлення чавунного посуду, що включає лиття сірого чавуну в ливарну форму для отримання чашоподібного виливка, послідовне видалення ливників, задирок, обдирання, шліфування, піскоструминну обробку виливка і формування на виливку захисного шару з оксиду заліза Fe3O4, який відрізняється тим, що після піскоструминної обробки поверхні виливок піддають високотемпературному відпалу при температурі нагріву 500-670 °С та різкому...

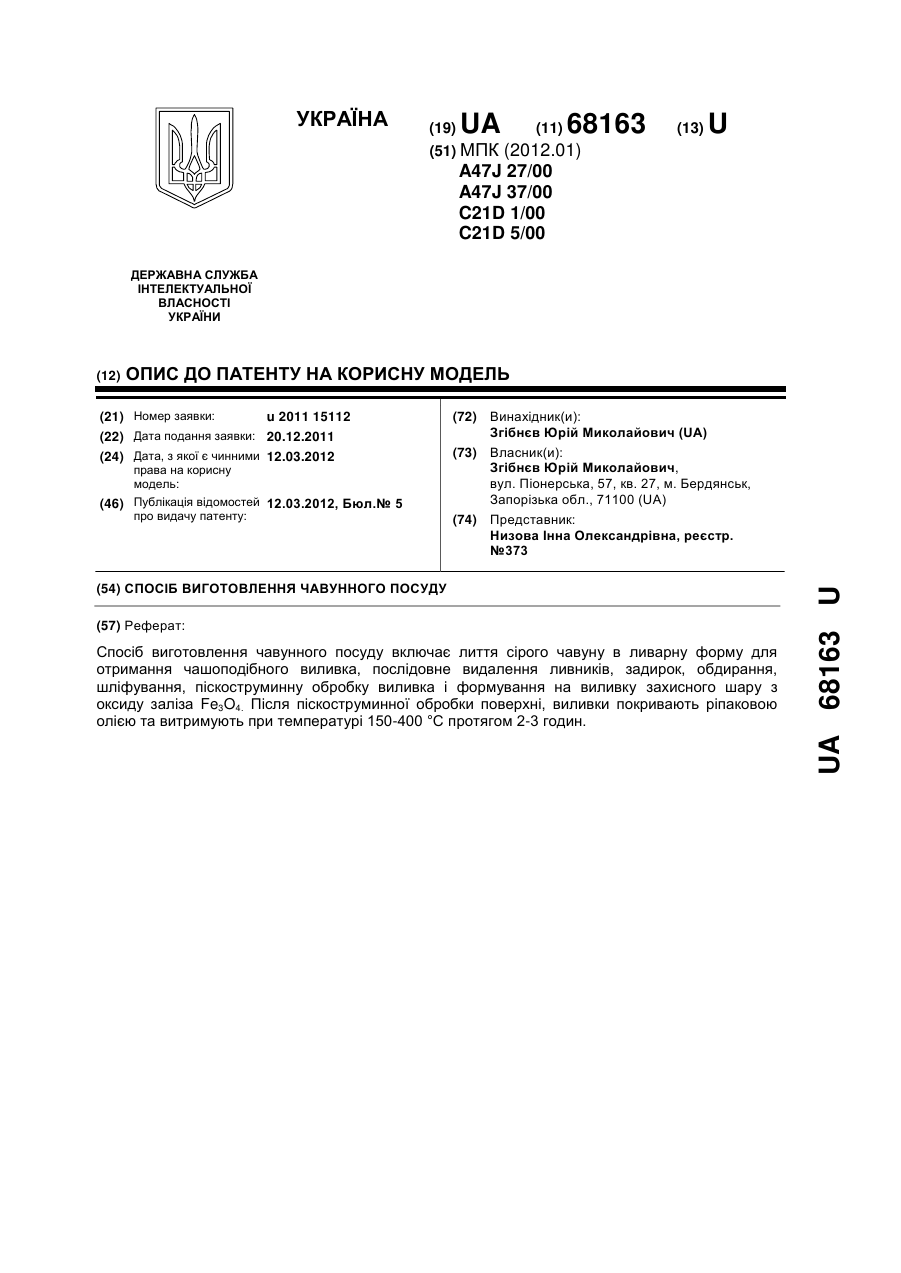

Номер патенту: 68163

Опубліковано: 12.03.2012

Автор: Згібнєв Юрій Миколайович

МПК: A47J 27/00, C21D 1/00, A47J 37/00 ...

Мітки: чавунного, виготовлення, спосіб, посуду

Формула / Реферат:

Спосіб виготовлення чавунного посуду, що включає лиття сірого чавуну в ливарну форму для отримання чашоподібного виливка, послідовне видалення ливників, задирок, обдирання, шліфування, піскоструминну обробку виливка і формування на виливку захисного шару з оксиду заліза Fe3O4, який відрізняється тим, що після піскоструминної обробки поверхні, виливки покривають ріпаковою олією та витримують при температурі 150-400 °С протягом 2-3 годин.

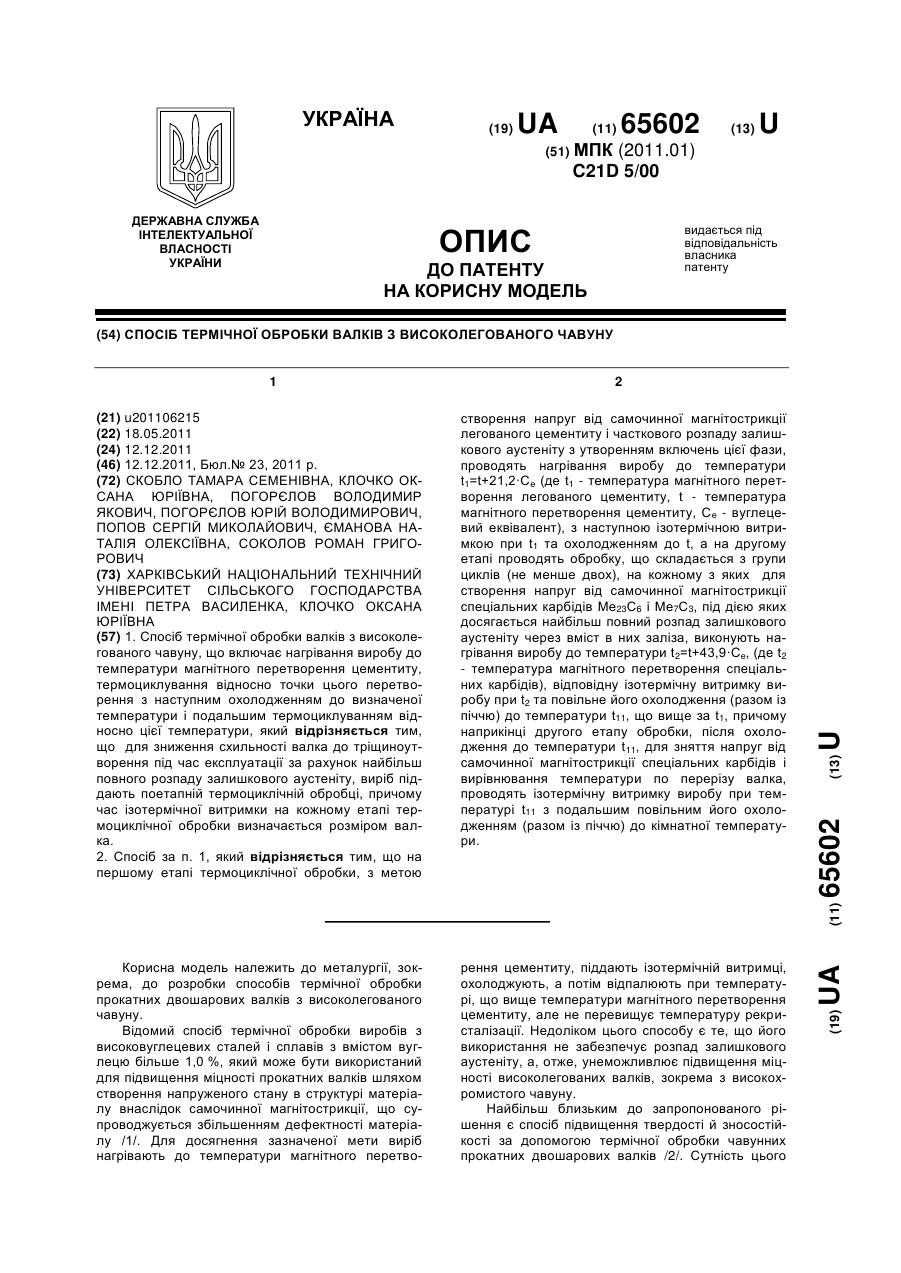

Номер патенту: 65602

Опубліковано: 12.12.2011

Автори: Погорєлов Юрій Володимирович, Єманова Наталія Олексіївна, Скобло Тамара Семенівна, Клочко Оксана Юріївна, Соколов Роман Григорович, Попов Сергій Миколайович, Погорєлов Володимир Якович

МПК: C21D 5/00

Мітки: обробки, високолегованого, чавуну, валків, термічної, спосіб

Формула / Реферат:

1. Спосіб термічної обробки валків з високолегованого чавуну, що включає нагрівання виробу до температури магнітного перетворення цементиту, термоциклування відносно точки цього перетворення з наступним охолодженням до визначеної температури і подальшим термоциклуванням відносно цієї температури, який відрізняється тим, що  для зниження схильності валка до тріщиноутворення під час експлуатації за рахунок найбільш повного розпаду залишкового...

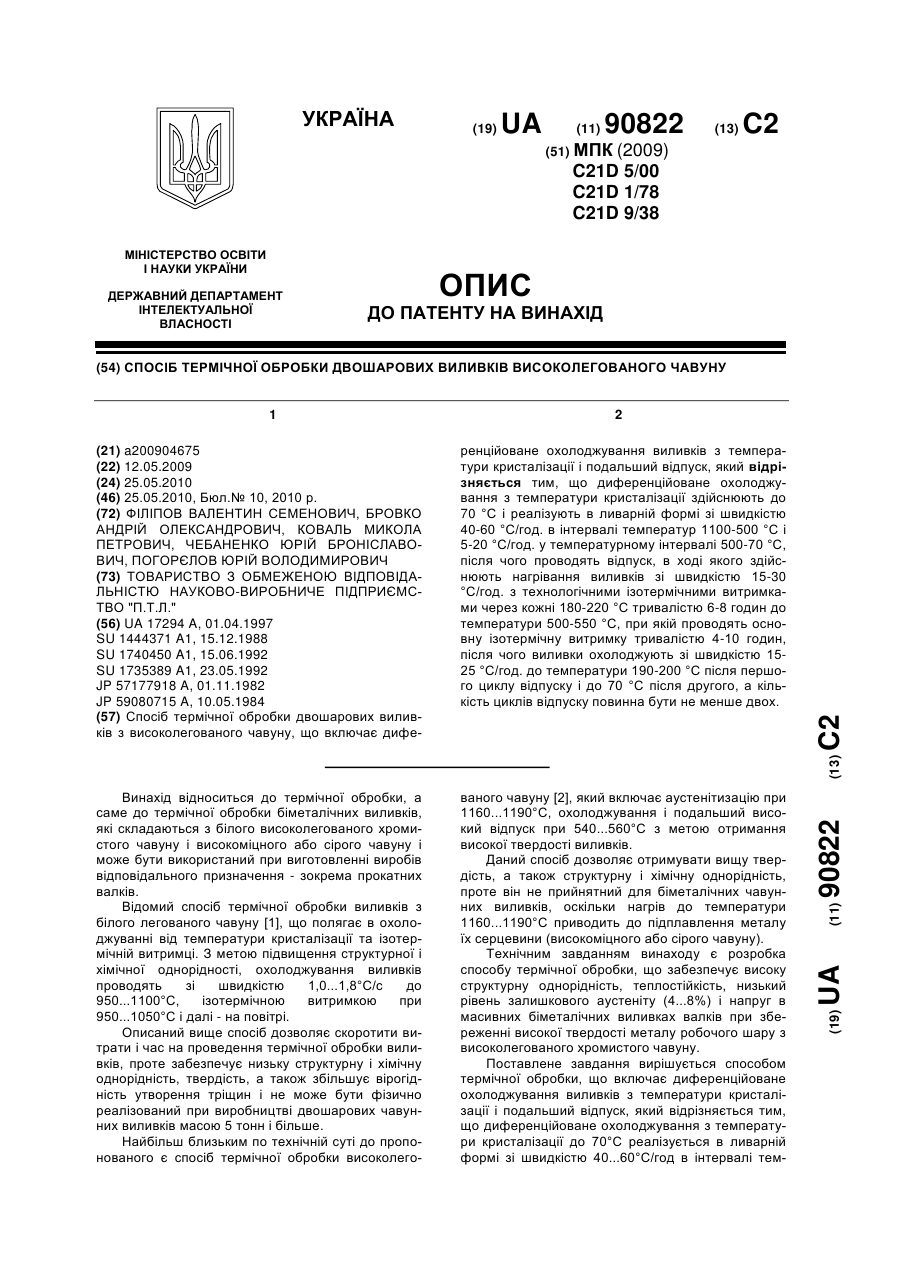

Номер патенту: 90822

Опубліковано: 25.05.2010

Автори: Погорєлов Юрій Володимирович, Чебаненко Юрій Броніславович, Бровко Андрій Олександрович, Філіпов Валентин Семенович, Коваль Микола Петрович

МПК: C21D 9/38, C21D 5/00, C21D 1/78 ...

Мітки: термічної, високолегованого, спосіб, чавуну, виливків, обробки, двошарових

Формула / Реферат:

Спосіб термічної обробки двошарових виливків з високолегованого чавуну, що включає диференційоване охолоджування виливків з температури кристалізації і подальший відпуск, який відрізняється тим, що диференційоване охолоджування з температури кристалізації здійснюють до 70 °С і реалізують в ливарній формі зі швидкістю 40-60 °С/год. в інтервалі температур 1100-500 °С і 5-20 °С/год. у температурному інтервалі 500-70 °С, після чого...

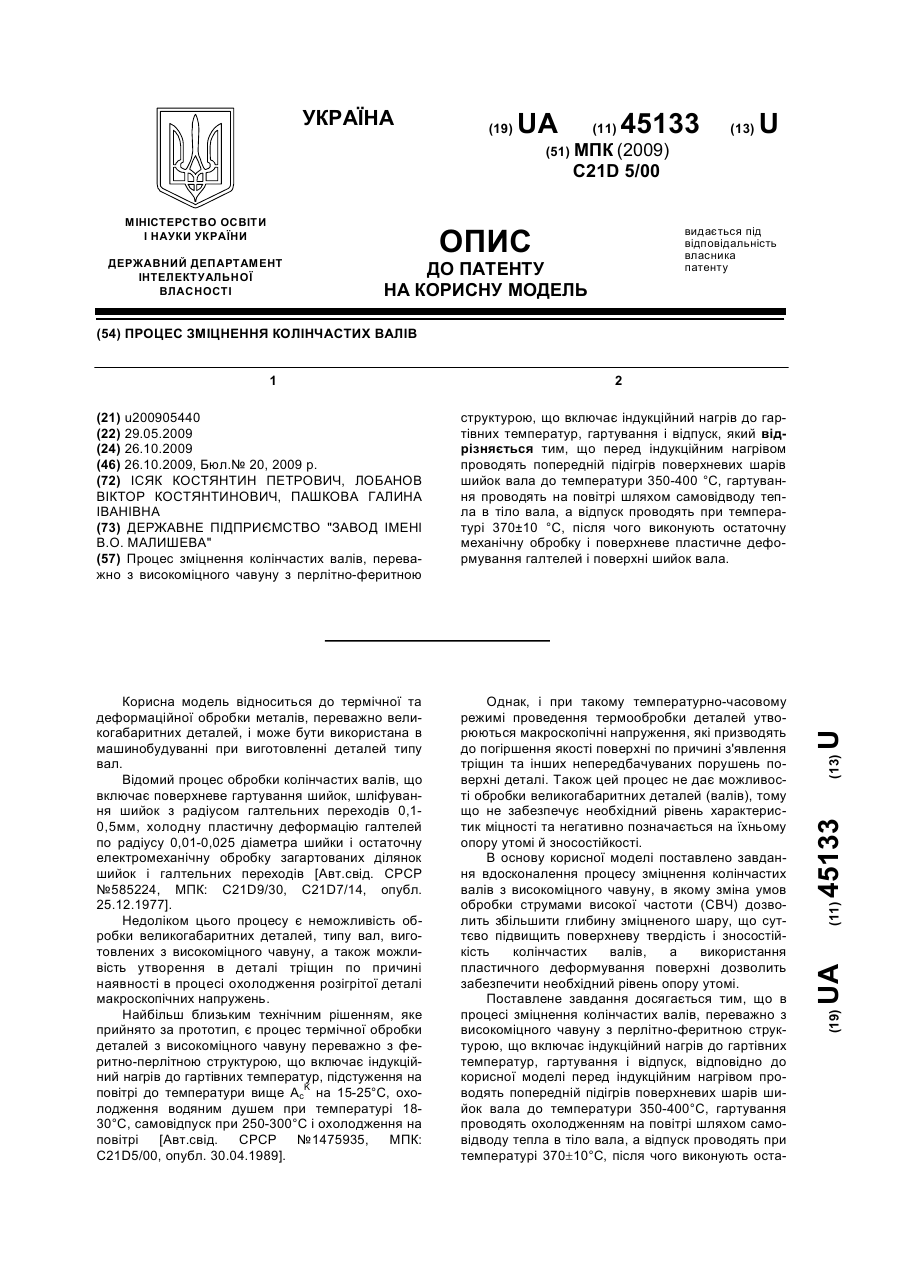

Номер патенту: 45133

Опубліковано: 26.10.2009

Автори: Ісяк Костянтин Петрович, Лобанов Віктор Костянтинович, Пашкова Галина Іванівна

МПК: C21D 5/00

Мітки: процес, валів, колінчастих, зміцнення

Формула / Реферат:

Процес зміцнення колінчастих валів, переважно з високоміцного чавуну з перлітно-феритною структурою, що включає індукційний нагрів до гартівних температур, гартування і відпуск, який відрізняється тим, що перед індукційним нагрівом проводять попередній підігрів поверхневих шарів шийок вала до температури 350-400 °С, гартування проводять на повітрі шляхом самовідводу тепла в тіло вала, а відпуск проводять при температурі 370±10 °С, після чого...

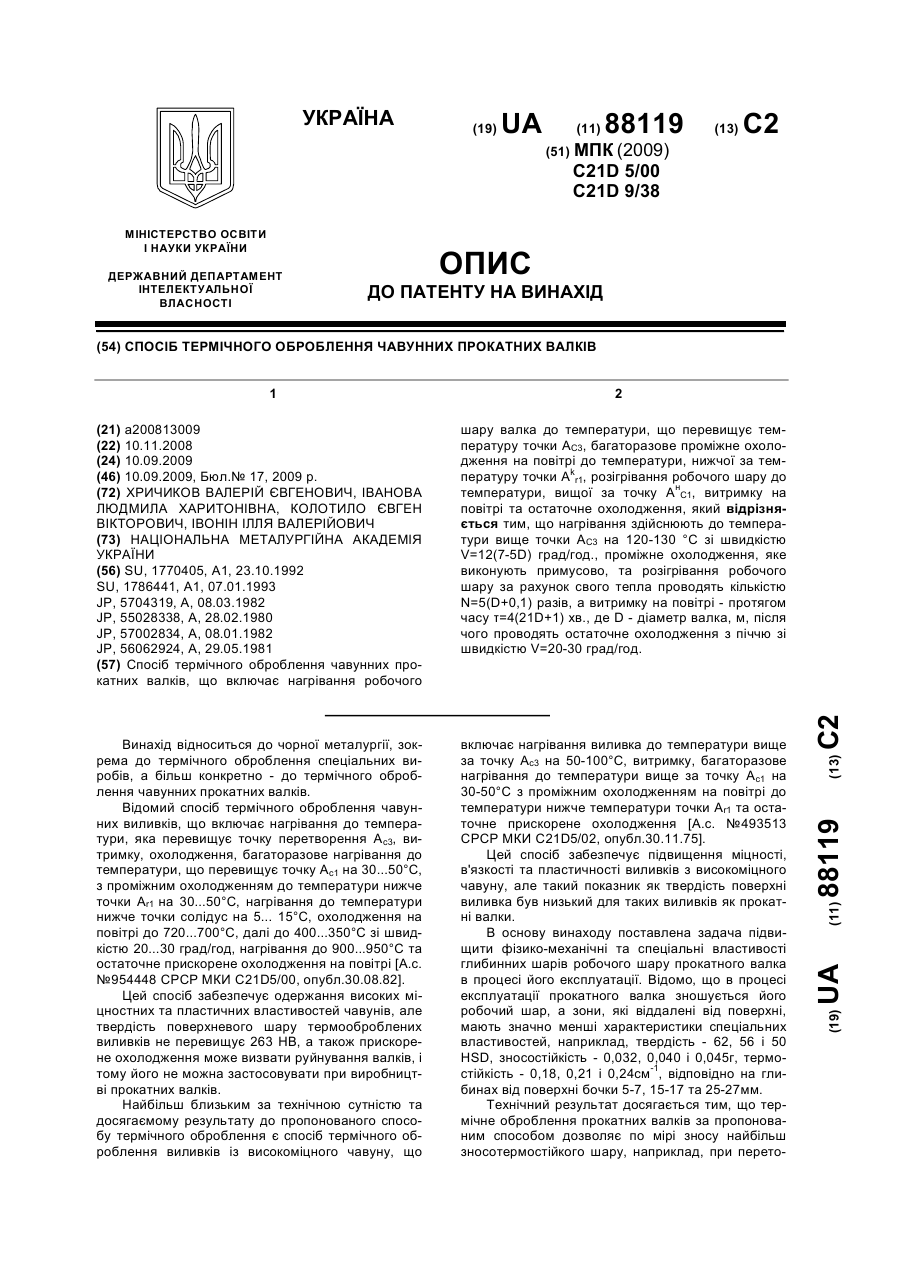

Номер патенту: 88119

Опубліковано: 10.09.2009

Автори: Іванова Людмила Харитонівна, Колотило Євген Вікторович, Івонін Ілля Валерійович, Хричиков Валерій Євгенович

МПК: C21D 9/38, C21D 5/00

Мітки: прокатних, чавунних, валків, оброблення, термічного, спосіб

Формула / Реферат:

Спосіб термічного оброблення чавунних прокатних валків, що включає нагрівання робочого шару валка до температури, що перевищує температуру точки АС3, багаторазове проміжне охолодження на повітрі до температури, нижчої за температуру точки Аkr1, розігрівання робочого шару до температури, вищої за точку AнC1, витримку на повітрі та остаточне охолодження, який відрізняється тим, що нагрівання здійснюють до температури вище точки АC3 на 120-130...

Номер патенту: 42420

Опубліковано: 10.07.2009

Автори: Бєлов Борис Федорович, Паренчук Ігор Валерійович, Симонов Ігор Миколайович

МПК: B22F 8/00, C21D 5/00

Мітки: алюмінієвмісного, одержання, комплексного, спосіб, брикета

Формула / Реферат:

1. Спосіб одержання комплексного алюмінієвмісного брикета, що включає сортування, дроблення, помел, класифікацію, змішування, пресування, сушіння і спікання, який відрізняється тим, що процес пресування здійснюється сухим, напівсухим чи мокрим способом при досягненні питомого тиску брикетування до 10 000 кг/див.2.2. Спосіб за п. 1, який відрізняється тим, що процес сухого пресування здійснюється при досягненні максимального питомого...

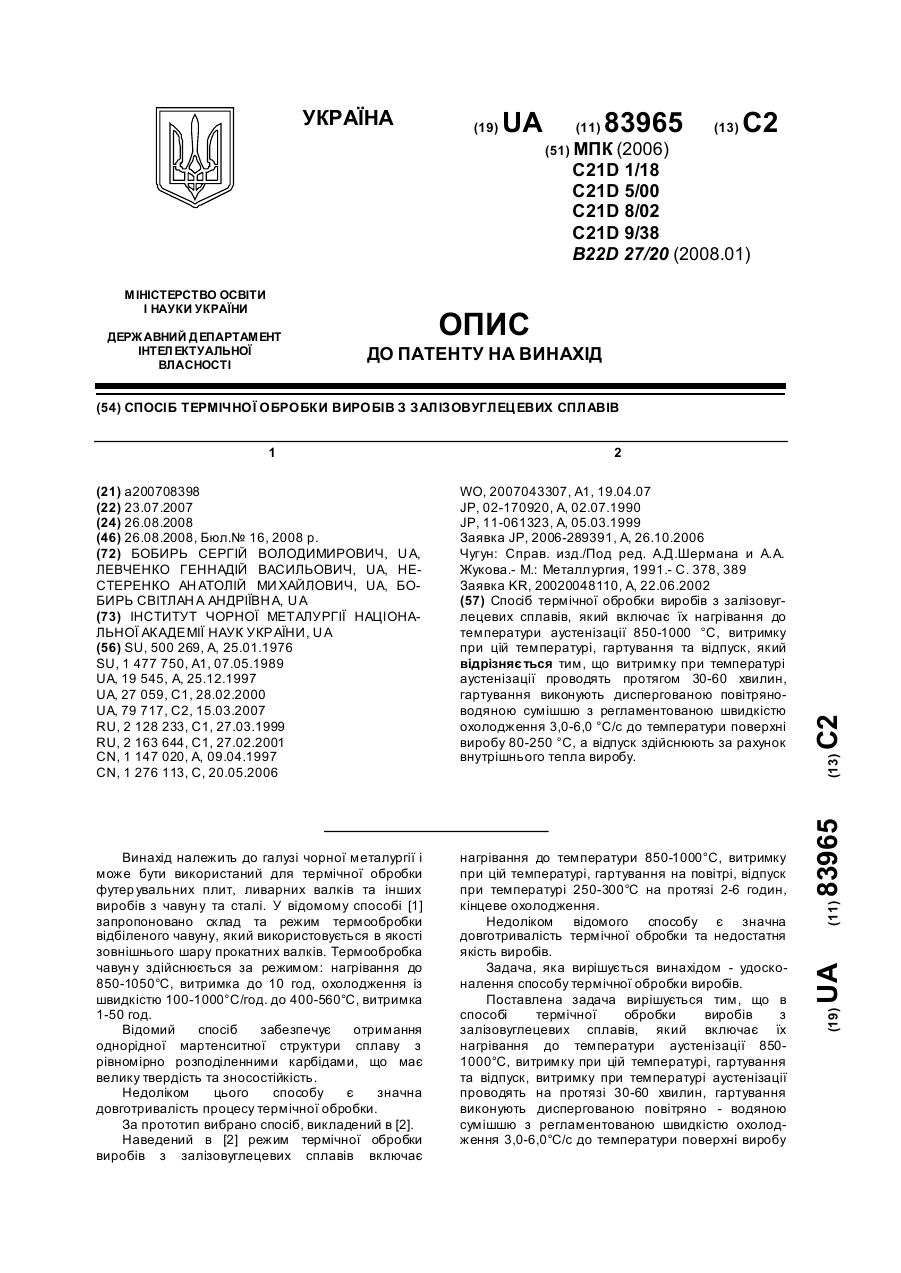

Номер патенту: 83965

Опубліковано: 26.08.2008

Автори: Левченко Геннадій Васильович, Бобирь Світлана Андріївна, Нестеренко Анатолій Михайлович, Бобирь Сергій Володимирович

МПК: C21D 1/18, C21D 5/00, C21D 8/02, B22D 27/20 ...

Мітки: залізовуглецевих, обробки, спосіб, термічної, виробів, сплавів

Формула / Реферат:

Спосіб термічної обробки виробів з залізовуглецевих сплавів, який включає їх нагрівання до температури аустенізації 850-1000 °С, витримку при цій температурі, гартування та відпуск, який відрізняється тим, що витримку при температурі аустенізації проводять протягом 30-60 хвилин, гартування виконують диспергованою повітряно-водяною сумішшю з регламентованою швидкістю охолодження 3,0-6,0 °С/с до температури поверхні виробу 80-250 °С, а відпуск...

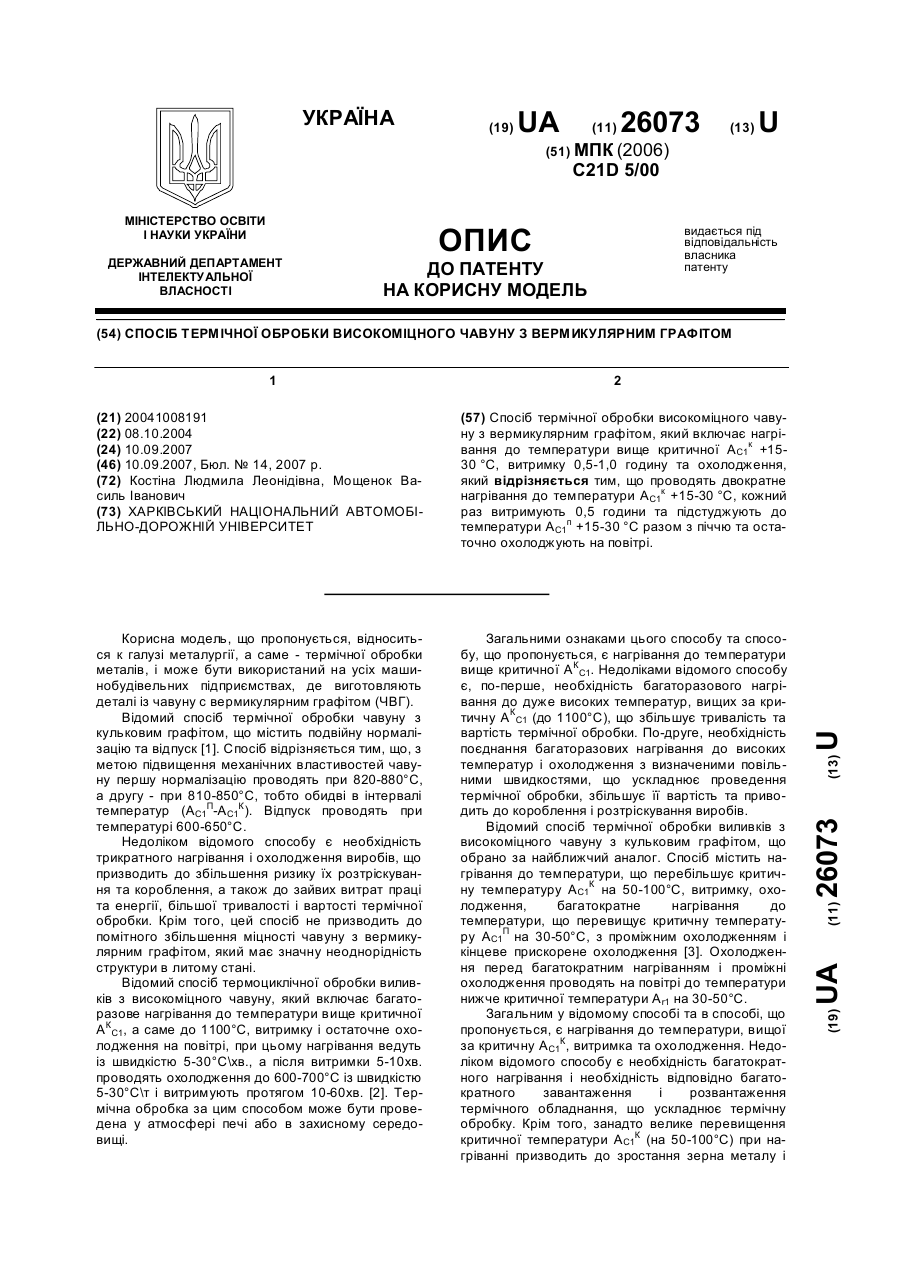

Номер патенту: 26073

Опубліковано: 10.09.2007

Автори: Мощенок Василь Іванович, Костіна Людмила Леонідівна

МПК: C21D 5/00

Мітки: обробки, високоміцного, термічної, вермикулярним, чавуну, графітом, спосіб

Формула / Реферат:

Спосіб термічної обробки високоміцного чавуну з вермикулярним графітом, який включає нагрівання до температури вище критичної АС1к +15-30 °С, витримку 0,5-1,0 годину та охолодження, який відрізняється тим, що проводять двократне нагрівання до температури АС1к +15-30 °С, кожний раз витримують 0,5 години та підстуджують до температури АС1п +15-30 °С разом з піччю та остаточно охолоджують на повітрі.

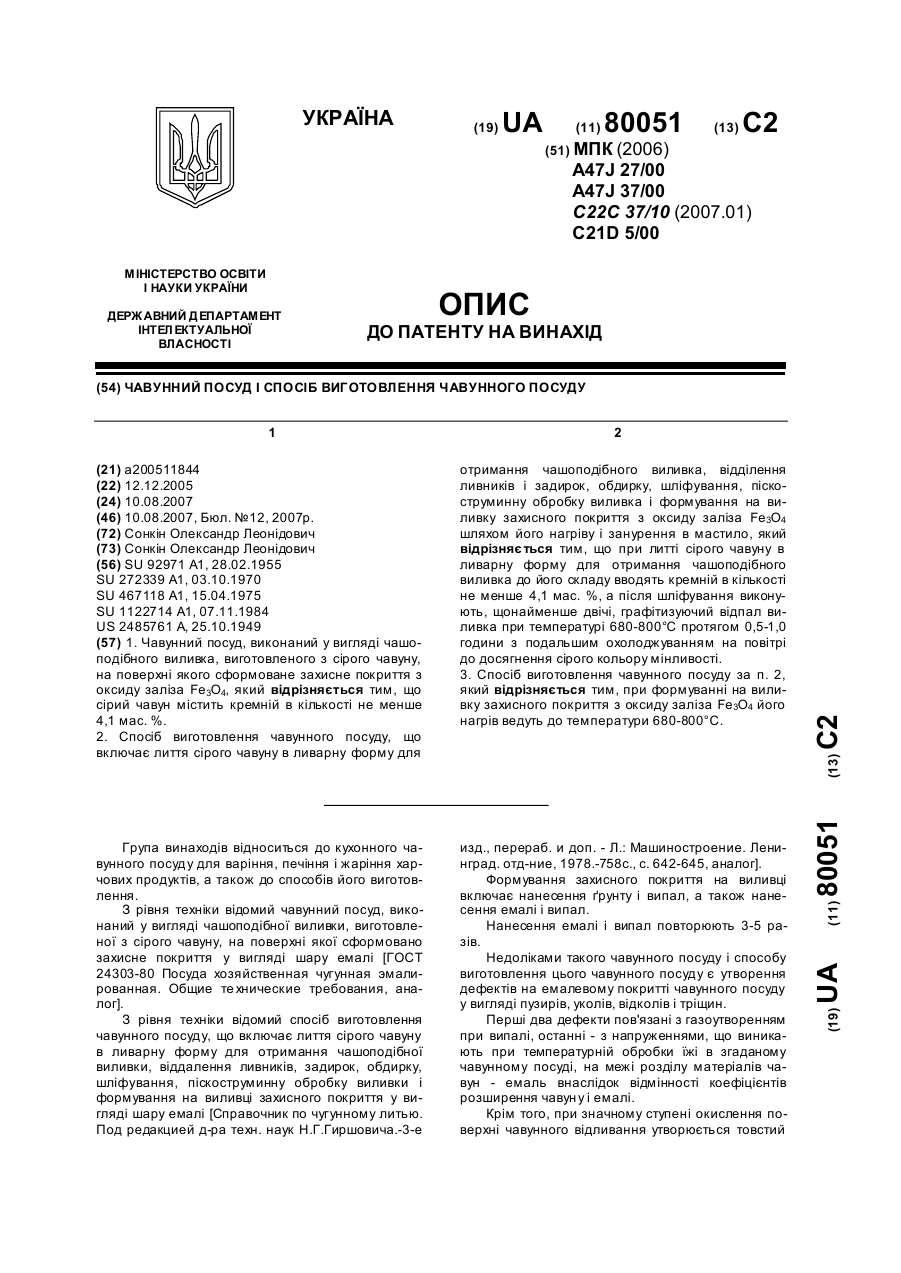

Номер патенту: 80051

Опубліковано: 10.08.2007

Автор: Сонкін Олександр Леонідович

МПК: C22C 37/10, A47J 37/00, A47J 27/00, C21D 5/00 ...

Мітки: чавунного, чавунний, виготовлення, посуду, спосіб, посуд

Формула / Реферат:

1. Чавунний посуд, виконаний у вигляді чашоподібного виливка, виготовленого з сірого чавуну, на поверхні якого сформоване захисне покриття з оксиду заліза Fе3О4, який відрізняється тим, що сірий чавун містить кремній в кількості не менше 4,1 мас. %.2. Спосіб виготовлення чавунного посуду, що включає лиття сірого чавуну в ливарну форму для отримання чашоподібного виливка, відділення ливників і задирок, обдирку, шліфування,...

Номер патенту: 18890

Опубліковано: 15.11.2006

Автори: Шуміхін Володимир Сергійович, Лахненко Володимир Леонідович, Потрух Олександр Григорович

МПК: C21D 5/00, B21K 1/28

Мітки: спосіб, одержання, чавуну, деталей, високоміцного

Формула / Реферат:

Спосіб одержання деталей з високоміцного чавуну, що включає одержання литих заготовок, механічну, термічну обробку та гаряче пластичне деформування, який відрізняється тим, що пластичне деформування виконують шляхом створення рівномірного тиску перпендикулярно поверхні контуру зуба колеса при додержанні ступеня деформації 0,2 - 0,3.

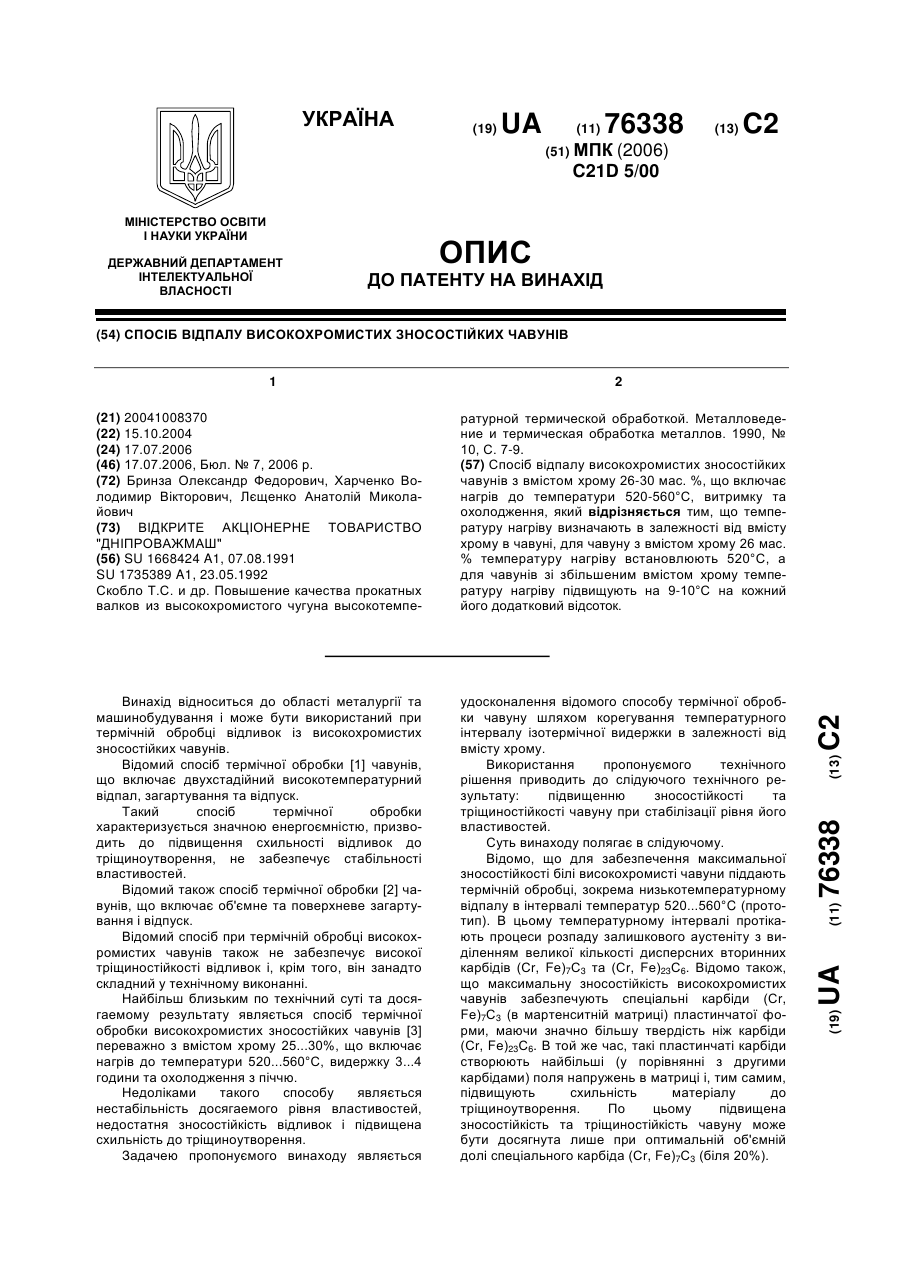

Номер патенту: 76338

Опубліковано: 17.07.2006

Автори: Харченко Володимир Вікторович, Бринза Олександр Федорович, Лєщенко Анатолій Миколайович

МПК: C21D 5/00

Мітки: чавунів, високохромистих, зносостійких, спосіб, відпалу

Формула / Реферат:

Спосіб відпалу високохромистих зносостійких чавунів з вмістом хрому 26-30 мас. %, що включає нагрів до температури 520-560°С, витримку та охолодження, який відрізняється тим, що температуру нагріву визначають в залежності від вмісту хрому в чавуні, для чавуну з вмістом хрому 26 мас. % температуру нагріву встановлюють 520°С, а для чавунів зі збільшеним вмістом хрому температуру нагріву підвищують на 9-10°С на кожний його додатковий...

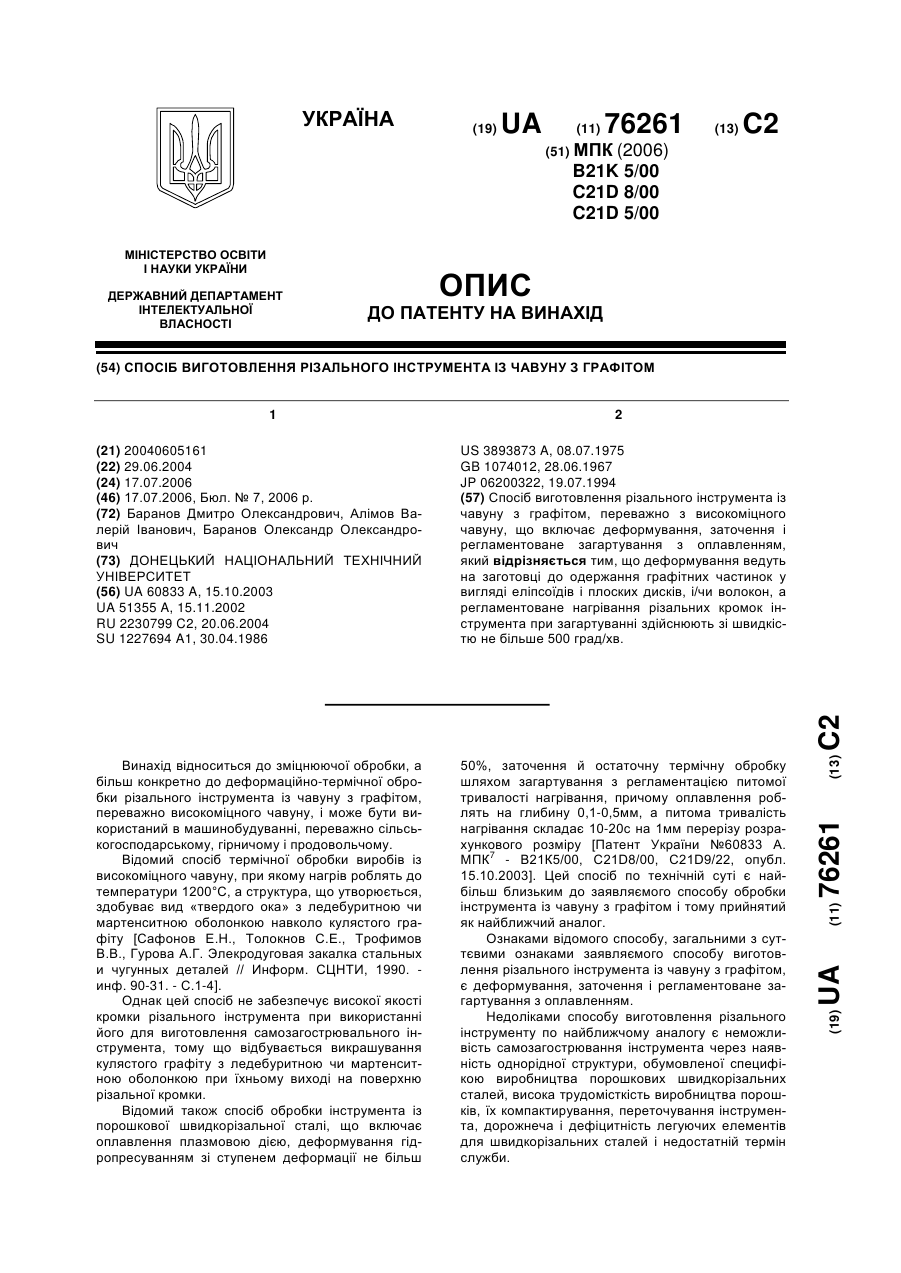

Номер патенту: 76261

Опубліковано: 17.07.2006

Автори: Баранов Дмитро Олександрович, Баранов Олександр Олександрович, Алімов Валерій Іванович

МПК: B21K 5/00, C21D 8/00, C21D 5/00 ...

Мітки: різального, графітом, спосіб, виготовлення, чавуну, інструмента

Формула / Реферат:

Спосіб виготовлення різального інструмента із чавуну з графітом, переважно з високоміцного чавуну, що включає деформування, заточення і регламентоване загартування з оплавленням, який відрізняється тим, що деформування ведуть на заготовці до одержання графітних частинок у вигляді еліпсоїдів і плоских дисків, і/чи волокон, а регламентоване нагрівання різальних кромок інструмента при загартуванні здійснюють зі швидкістю не більше 500 град/хв. ...

Номер патенту: 74800

Опубліковано: 15.02.2006

Автор: Алієв Натікбек Алі Огли

МПК: C21D 1/78, C21D 1/74, C21D 1/18 ...

Мітки: чавуну, спосіб, ливарного, термообробки

Формула / Реферат:

1. Спосіб термообробки ливарного чавуну, який включає відпал литих деталей для зняття внутрішніх напруг, хіміко-термічну обробку шляхом розміщення деталей у заповненому порошковою сумішшю герметизованому муфелі та прогрівання до заданої температури з витримкою протягом необхідного часу, який відрізняється тим, що як порошкову суміш використовують механічну суміш 50:50 феросиліцію та корунду, прогрівання деталей у муфелі проводять разом із...

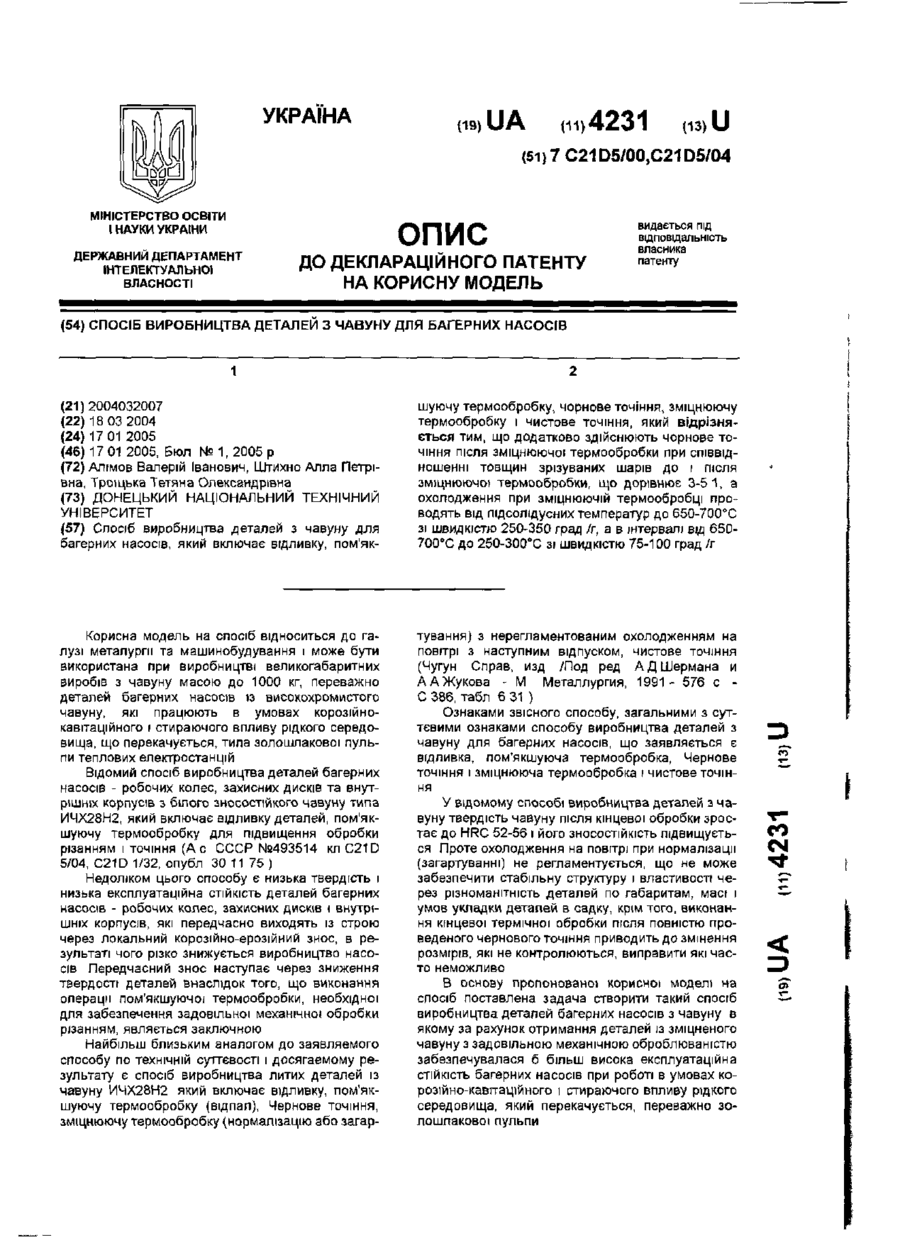

Номер патенту: 4231

Опубліковано: 17.01.2005

Автори: Троїцька Тетяна Олександрівна, Штихно Алла Петрівна, Алімов Валерій Іванович

МПК: C21D 5/00

Мітки: спосіб, багерних, виробництва, насосів, чавуну, деталей

Формула / Реферат:

Спосіб виробництва деталей з чавуну для багерних насосів, який включає відливку, пом'якшуючу термообробку, чорнове точіння, зміцнюючу термообробку і чистове точіння, який відрізняється тим, що додатково здійснюють чорнове точіння після зміцнюючої термообробки при співвідношенні товщин зрізуваних шарів до і після зміцнюючої термообробки, що дорівнює 3-5:1, а охолодження при зміцнюючій термообробці проводять від підсолідусних температур до...

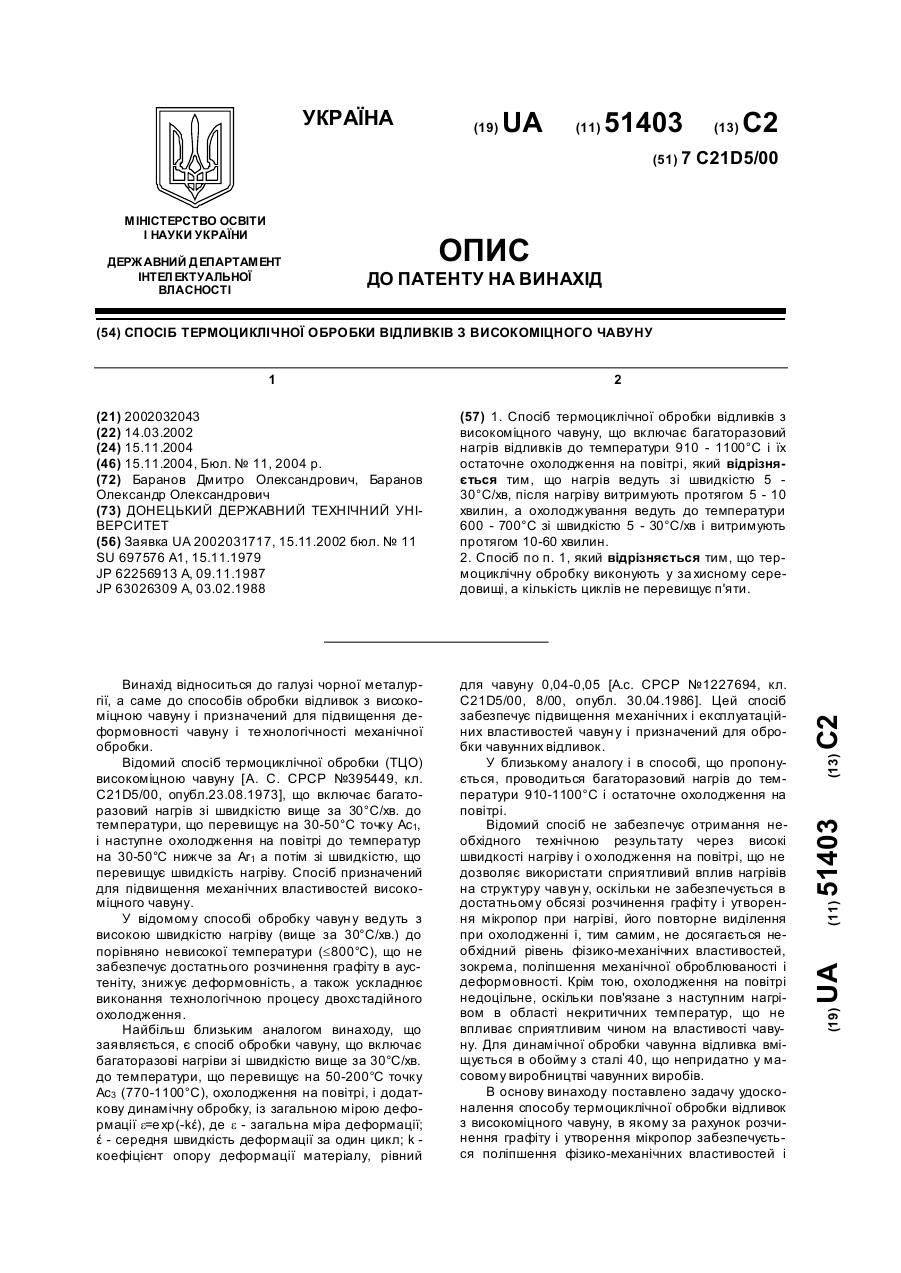

Номер патенту: 51403

Опубліковано: 15.11.2004

Автори: Баранов Дмитро Олександрович, Баранов Олександр Олександрович

МПК: C21D 5/00

Мітки: відливків, чавуну, спосіб, обробки, високоміцного, термоциклічної

Формула / Реферат:

Спосіб очищення продуктів нафтопереробки, наприклад дизельного палива, від сірчановмісних сполук, який включає змішування дизельного палива з хімічними речовинами, подальше відокремлення та відновлення реагентів, який відрізняється тим, що дизельне паливо змішують з триетиламіном та розділяють одержану суміш із застосуванням полімерних мембран методом первапорації з утворенням двох технологічних потоків - очищеного дизельного палива та суміші...

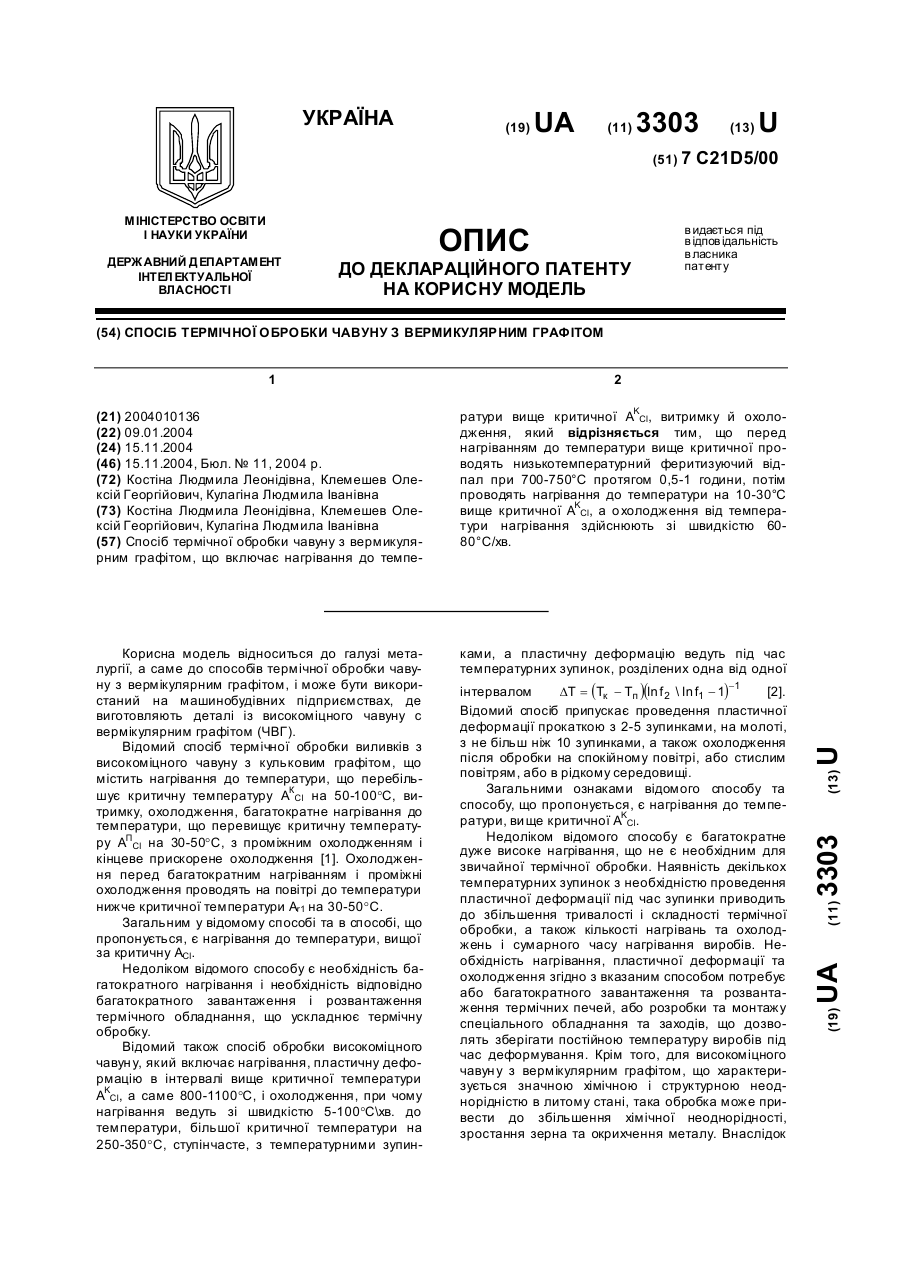

Номер патенту: 3303

Опубліковано: 15.11.2004

Автори: Кулагіна Людмила Іванівна, Костіна Людмила Леонідівна, Клемешев Олексій Георгійович

МПК: C21D 5/00

Мітки: чавуну, термічної, графітом, обробки, вермикулярним, спосіб

Формула / Реферат:

Спосіб термічної обробки чавуну з вермикулярним графітом, що включає нагрівання до температури вище критичної AKCl, витримку й охолодження, який відрізняється тим, що перед нагріванням до температури вище критичної проводять низькотемпературний феритизуючий відпал при 700-750°С протягом 0,5-1 години, потім проводять нагрівання до температури на 10-30°С вище критичної AKCl, а охолодження від температури нагрівання здійснюють зі швидкістю...

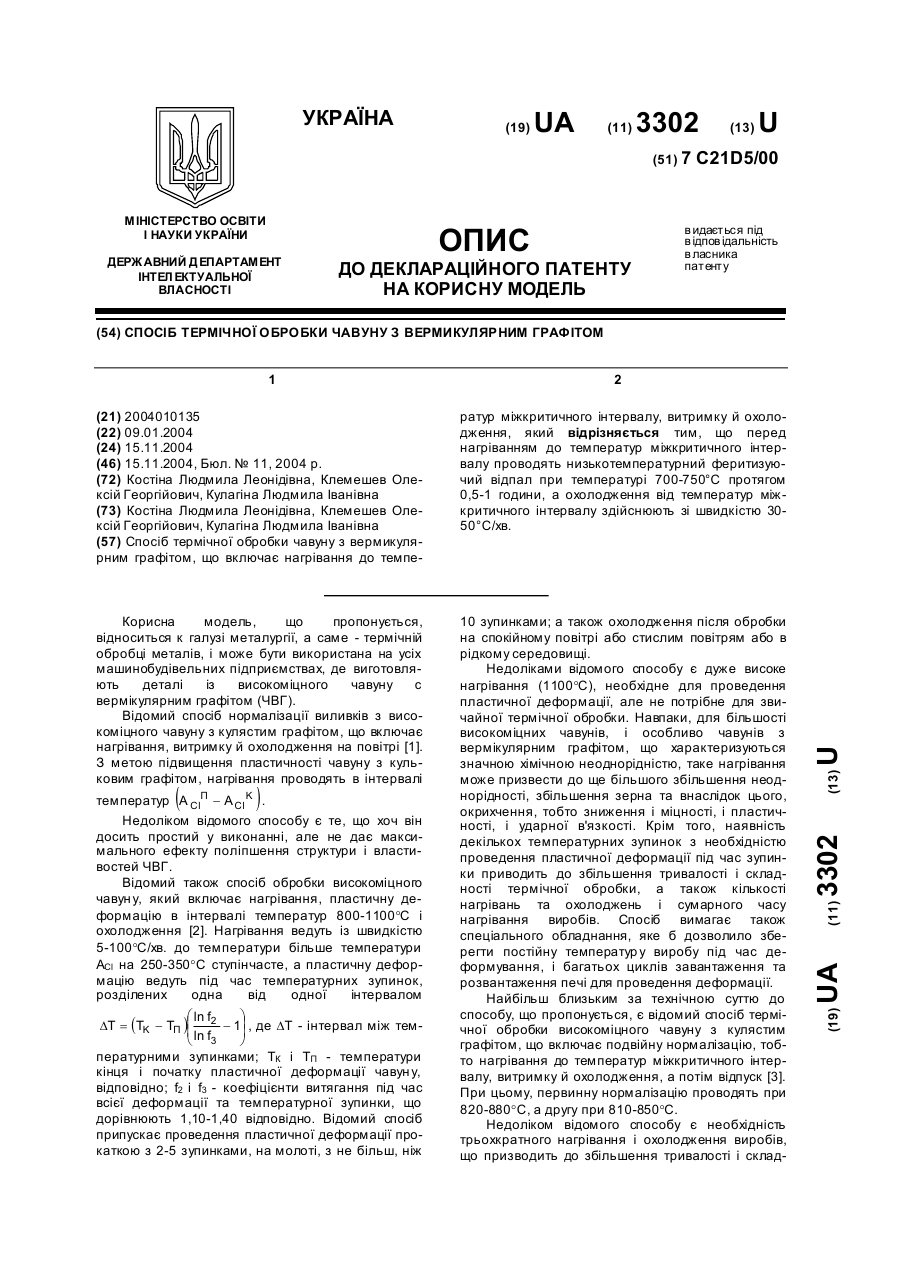

Номер патенту: 3302

Опубліковано: 15.11.2004

Автори: Костіна Людмила Леонідівна, Клемешев Олексій Георгійович, Кулагіна Людмила Іванівна

МПК: C21D 5/00

Мітки: вермикулярним, спосіб, обробки, термічної, графітом, чавуну

Формула / Реферат:

Спосіб термічної обробки чавуну з вермикулярним графітом, що включає нагрівання до температур міжкритичного інтервалу, витримку й охолодження, який відрізняється тим, що перед нагріванням до температур міжкритичного інтервалу проводять низькотемпературний феритизуючий відпал при температурі 700-750°С протягом 0,5-1 години, а охолодження від температур міжкритичного інтервалу здійснюють зі швидкістю 30-50°С/хв.

Номер патенту: 59272

Опубліковано: 15.08.2003

Автори: Куцова Валентина Зиновіївна, Ковзель Максим Анатолійович, Куцов Андрій Юрійович, Мамченко Ганна Валеріївна

МПК: C21D 5/00

Мітки: високолегованого, спосіб, обробки, чавуну, термічної

Формула / Реферат:

Спосіб термічної обробки високолегованого чавуну, що включає аустенітизацію й охолодження, який відрізняється тим, що проводять аустенітизацію при температурі 950-1050°С і додатково ізотермічну витримку при температурі 300-350°С перед охолодженням, при цьому охолодження проводять у воді після ізотермічної витримки.

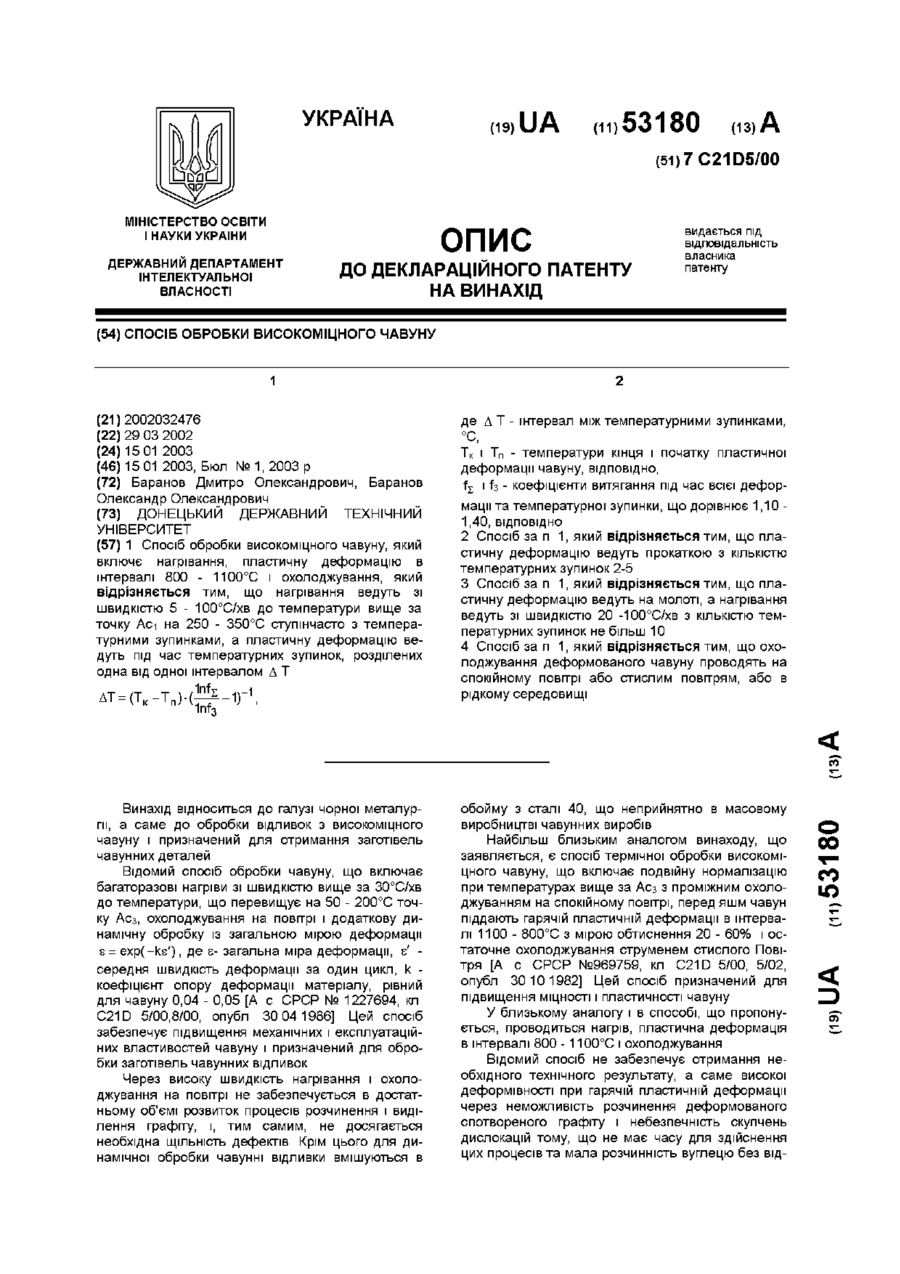

Номер патенту: 53180

Опубліковано: 15.01.2003

Автори: Баранов Олександр Олександрович, Баранов Дмитро Олександрович

МПК: C21D 5/00

Мітки: чавуну, обробки, спосіб, високоміцного

Формула / Реферат:

1. Спосіб обробки високоміцного чавуну, який включє нагрівання, пластичну деформацію в інтервалі 800 - 1100°С і охолоджування, який відрізняється тим, що нагрівання ведуть зі швидкістю 5 - 100°С/хв до температури вище за точку Ас1 на 250 - 350°С ступінчасто з температурними зупинками, а пластичну деформацію ведуть під час температурних зупинок, розділених одна від одної інтервалом

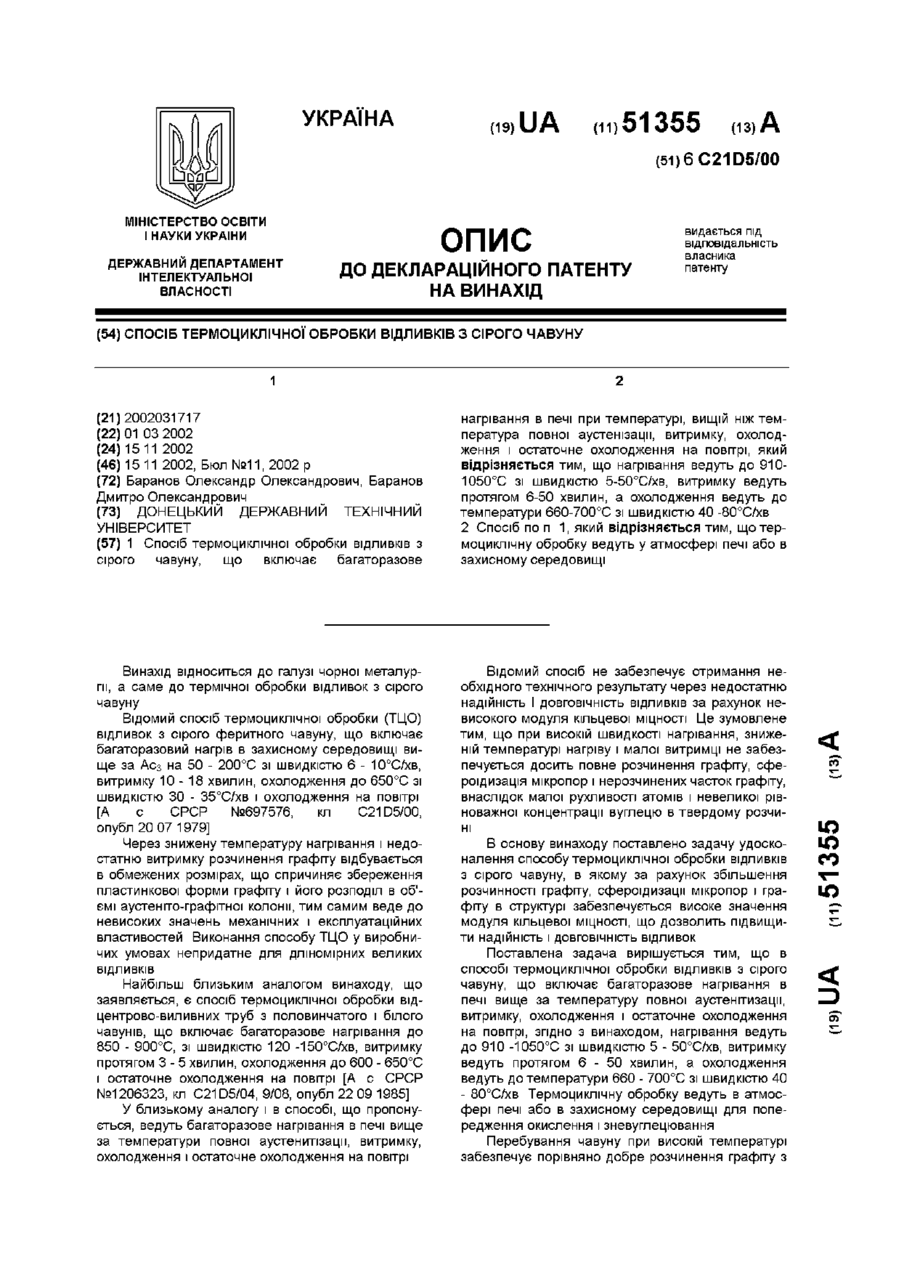

Номер патенту: 51355

Опубліковано: 15.11.2002

Автори: Баранов Дмитро Олександрович, Баранов Олександр Олександрович

МПК: C21D 5/00

Мітки: сирого, чавуну, обробки, відливків, термоциклічної, спосіб

Формула / Реферат:

1. Спосіб термоциклічної обробки відливків з сірого чавуну, що включає багаторазове нагрівання в печі при температурі, вищій ніж температура повної аустенізації, витримку, охолодження і остаточне охолодження на повітрі, який відрізняється тим, що нагрівання ведуть до 910-1050°С зі швидкістю 5-50°С/хв, витримку ведуть протягом 6-50 хвилин, а охолодження ведуть до температури 660-700°С зі швидкістю 40 -80°С/хв.2. Спосіб по п. 1, який...

Номер патенту: 45369

Опубліковано: 15.04.2002

Автори: Кузнєцов Олександр Михайлович, Падалка Володимир Павлович, Бачинін Альберт Олександрович, Уткін Геннадій Львович, Тютюнник Ювіналій Михайлович, Черзер Анатолій Миколайович, Оробцев Юрій Вікторович, Демура Микола Трохимович, Димченко Євген Миколайович

МПК: C21D 5/00

Мітки: спосіб, доменної, плавки

Формула / Реферат:

1.Способ доменной плавки, включающий подачу в печь кокса и дополнительного топлива, загружаемого через колошник с шихтовыми материалами и/или вдуваемого через воздушные фурмы, контроль коэффициента замены кокса загружаемым дополнительным топливом, отличающийся тем, что устанавливают оптимальным значение коэффициента замены кокса, равное 0,95-1,0 отношения углерода дополнительного топлива, загружаемого с шихтовыми материалами, к углероду...

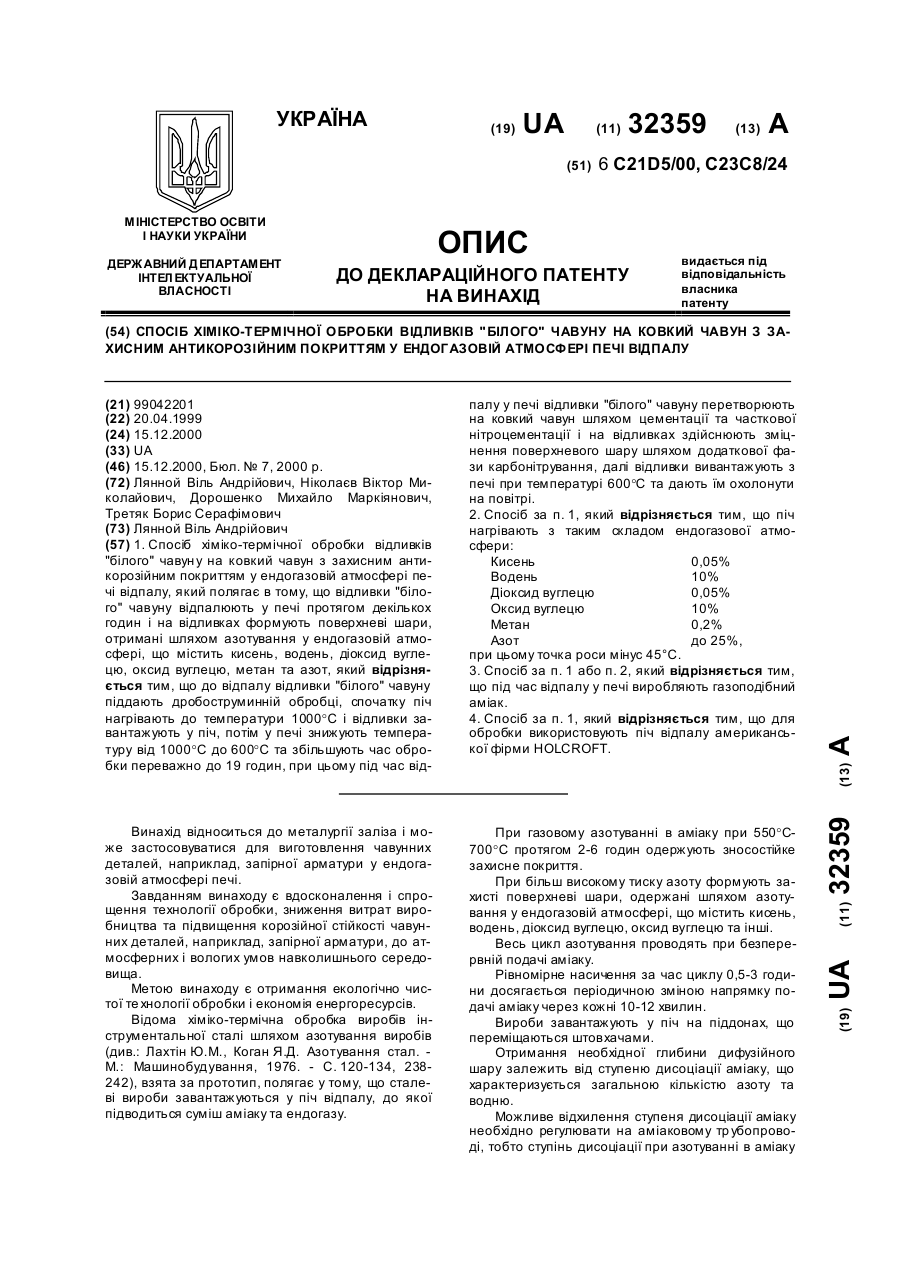

Номер патенту: 32359

Опубліковано: 15.12.2000

Автори: Лянной Віль Андрійович, Дорошенко Михайло Маркіянович, Третяк Борис Серафімович, Ніколаєв Віктор Миколайович

МПК: C21D 5/00, C23C 8/24

Мітки: захисним, атмосфери, чавун, обробки, хіміко-термічної, відливків, печі, відпалу, ковкий, антикорозійним, ендогазовій, спосіб, білого, чавуну, покриттям

Формула / Реферат:

1. Спосіб хіміко-термічної обробки відливків "білого" чавуну на ковкий чавун з захисним антикорозійним покриттям у ендогазовій атмосфері печі відпалу, який полягає в тому, що відливки "білого" чавуну відпалюють у печі протягом декількох годин і на відливках формують поверхневі шари, отримані шляхом азотування у ендогазовій атмосфері, що містить кисень, водень, діоксид вуглецю, оксид вуглецю, метан та азот, який...

Номер патенту: 18353

Опубліковано: 25.12.1997

Автори: Косолапенко Олександр Кирилович, Соболь Валентин Миколайович, Севенко Галина Павлівна, Пилипенко Володимир Михайлович, Гуйва Володимир Антонович, Айдаров Василій Васильович, Бугай Володимир Федорович, Любченко Анатолій Петрович, Уманський Григорій Петрович, ЗАЙОНЧКОВСЬКИЙ ВАЛЕНТИН МИКОЛАЙОВИЧ

МПК: C21D 5/00, C21D 1/09

Мітки: поверхонь, зміцнення, ковзання, спосіб

Формула / Реферат:

Способ упрочнения поверхностей скольжения, преимущественно деталей из серых и высокопрочных чугунов, включающий закалку поверхности лучом лазера и низкотемпературный отпуск, отличающийся тем, что перед закалкой проводят обдув рабочих поверхностей дробью диаметром 0,5 - 1,00мм в течение 2 - 5мин, а отпуск проводят при 160 - 230°C в течение 2,5 - 4час.
