Збірний різець

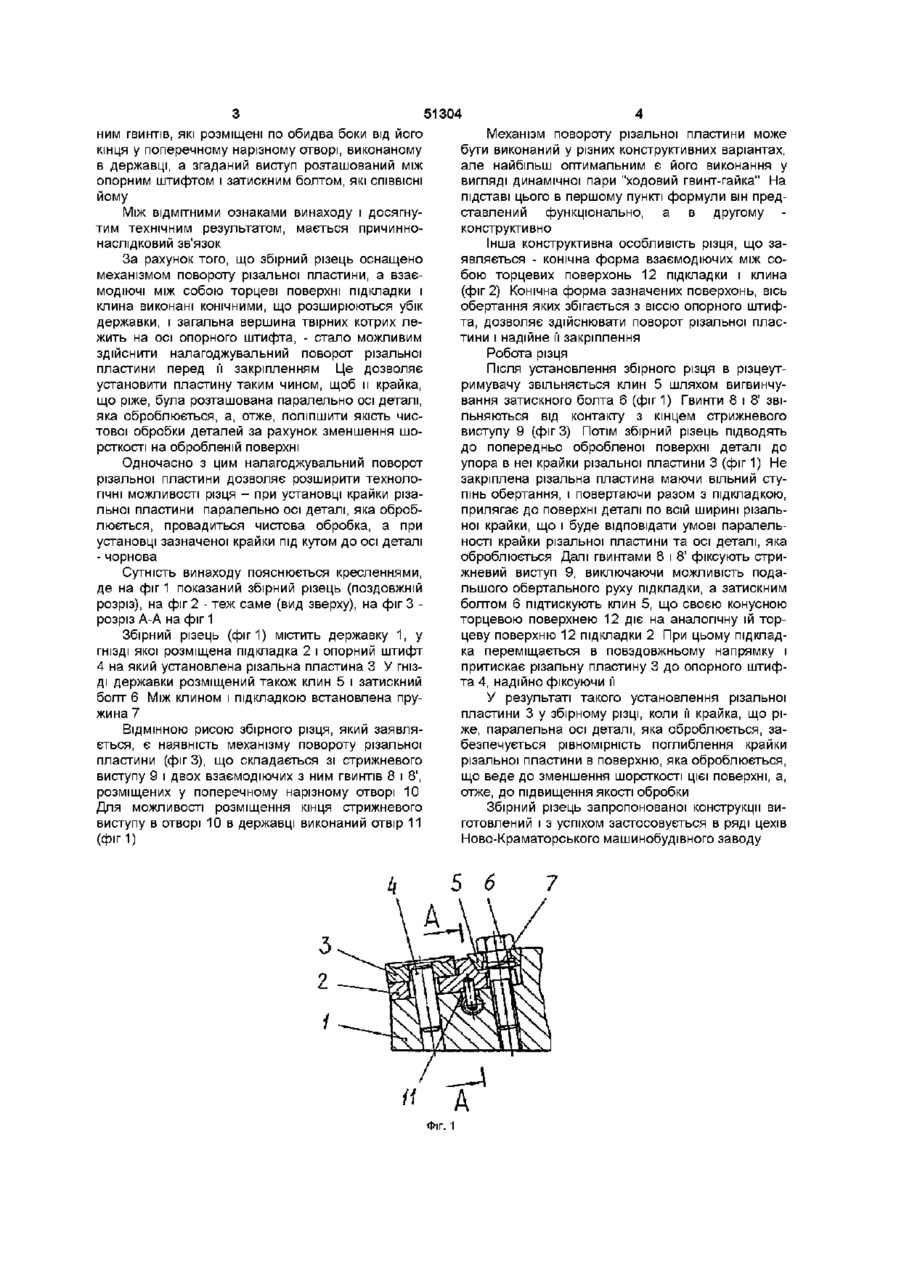

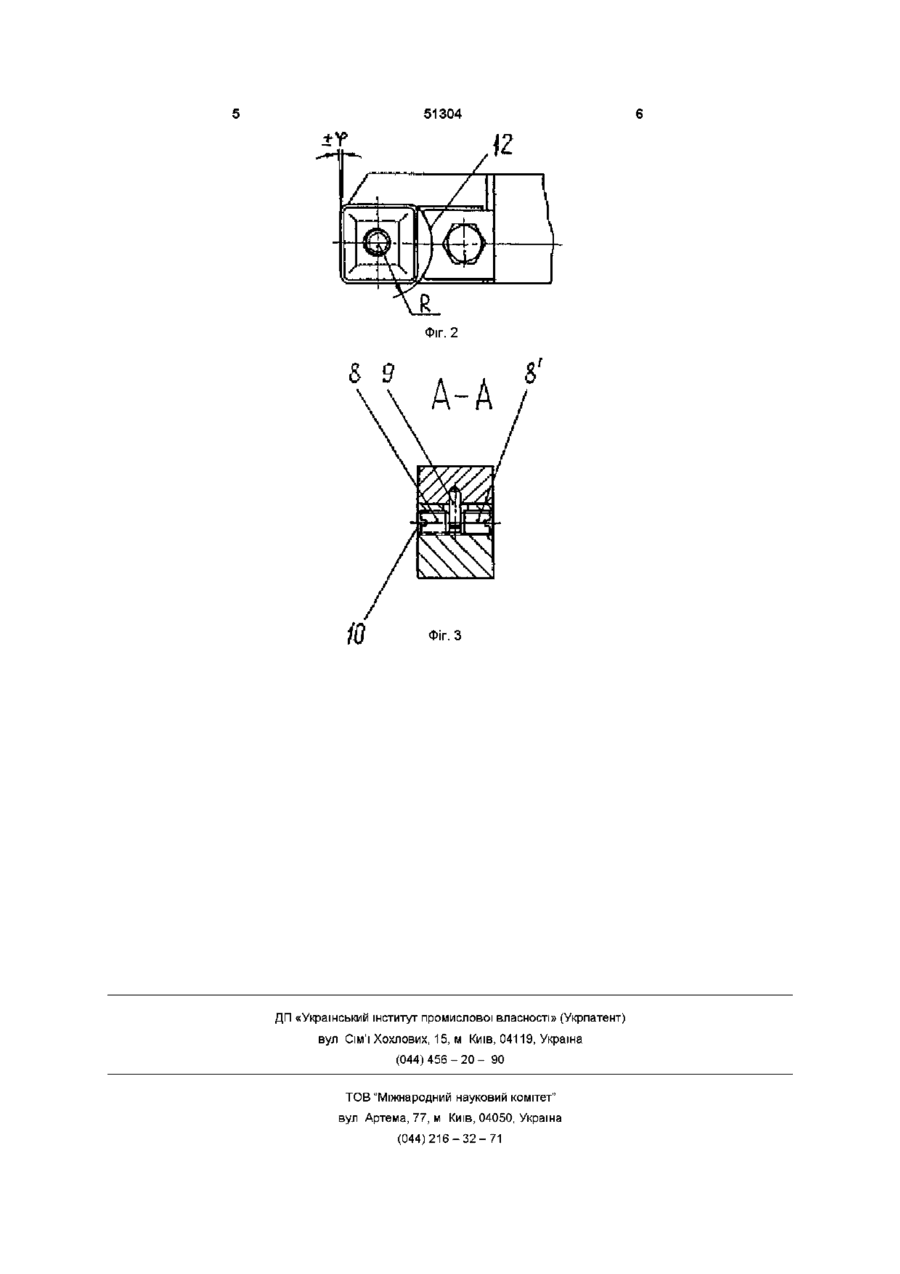

1 Збірний різець, що містить державку, у ГНІЗДІ якої розміщені опорний штифт і підкладка з установленою на них різальною пластиною, а також клин, який підпружинений з боку підкладки і діє на її торцеву поверхню за допомогою затискного болта, який відрізняється тим, що він оснащений механізмом повороту різальної пластини, а взаємодіючі між собою торцеві поверхні підкладки і клина виконані конічними, що розширюються у бік державки, загальна вершина твірних котрих лежить на осі опорного штифта 2 Збірний різець за п 1, який відрізняється тим, що механізм повороту різальної пластини, виконаний у вигляді стрижневого виступу на нижній стороні підкладки і двох взаємодіючих з ним гвинтів, які розміщені по обидва боки від його кінця у поперечному нарізному отворі, виконаному в державці, при цьому згаданий виступ розташований між опорним штифтом і затискним болтом, які СПІВВІСНІ йому Винахід відноситься до галузі металообробки, а саме - до обробки металів різанням і може бути використаний при виробництві й експлуатації збірного різального інструмента, при клиновому кріпленні різальних пластин з центральним отвором Відомий збірний різець для важкого різання, що містить корпус, тягу, змінну різальну пластину і змінну блок-вставку, що складається з підстави, підпірної планки і з'єднувальної скоби (див , наприклад, опис авторського свідоцтва СРСР № 1268298) Однак при використанні даного різця чистота поверхні деталі, яка оброблюється, залежить від точності виготовлення змінної різальної пластини і елементів змінної блок-вставки Найбільш близьким по сукупності істотних ознак до різця, що заявляється, є інший збірний різець (див, наприклад, опис АС СРСР № 1308432) Цей збірний різець, як і той що заявляється, містить державку, у ГНІЗДІ якої розміщені опорний штифт і підкладка з установленою на них різальною пластиною, а також клин, що діє на різальну пластину за допомогою затискного болта Але, як і при використанні згаданого раніше різця, якість обробки поверхні деталі залежить від точності виготовлення різальної пластини і елементів збірного різця, що обумовлює підвищену собівартість його виготовлення Крім того, через люфти в супорті не гаранту ється установка різальної пластини у положення, коли її крайка, що ріже, паралельна осі деталі, яка оброблюється, а це негативно позначається на якості поверхні деталі при и чистовій обробці, тому що обробка частиною різальної крайки приводить до підвищеної шорсткості поверхні В основу винаходу покладена задача - створити збірний різець, що дозволяє одержати високу якість обробки поверхні деталі, шляхом забезпечення, при чистовій обробці, рівномірності поглиблення крайки різальної пластини в поверхню деталі, яка оброблюється, і за рахунок технічного результату, що полягає в можливості налагоджувального повороту різальної пластини перед її закріпленням Для досягнення цього технічного результату збірний різець, що містить державку, у ГНІЗДІ якої розміщені опорний штифт і підкладка з установленою на них різальною пластиною, а також клин, який підпружений з боку підкладки і діє на її торцеву поверхню за допомогою затискного болта, оснащено механізмом повороту різальної пластини, а взаємодіючі між собою торцеві поверхні підкладки і клина виконані конічними, що розширюються убік державки, загальна вершина твірних котрих лежить на осі опорного штифта При цьому механізм повороту різальної пластини виконують у вигляді стрижневого виступу на нижній стороні підкладки і двох взаємодіючих з (21)2002021347 (22)18 02 2002 О со Ю 51304 ним гвинтів, які розміщені по обидва боки від його кінця у поперечному нарізному отворі, виконаному в державці, а згаданий виступ розташований між опорним штифтом і затискним болтом, які СПІВВІСНІ йому Між ВІДМІТНИМИ ознаками винаходу і досягнутим технічним результатом, мається причиннонаслідковий зв'язок За рахунок того, що збірний різець оснащено механізмом повороту різальної пластини, а взаємодіючі між собою торцеві поверхні підкладки і клина виконані конічними, що розширюються убік державки, і загальна вершина твірних котрих лежить на осі опорного штифта, - стало можливим здійснити налагоджувальний поворот різальної пластини перед її закріпленням Це дозволяє установити пластину таким чином, щоб и крайка, що ріже, була розташована паралельно осі деталі, яка оброблюється, а, отже, поліпшити якість чистової обробки деталей за рахунок зменшення шорсткості на обробленій поверхні Одночасно з цим налагоджувальний поворот різальної пластини дозволяє розширити технологічні можливості різця - при установці крайки різальної пластини паралельно осі деталі, яка оброблюється, провадиться чистова обробка, а при установці зазначеної крайки під кутом до осі деталі - чорнова Сутність винаходу пояснюється кресленнями, де на фіг 1 показаний збірний різець (поздовжній розріз), на фіг 2 - теж саме (вид зверху), на фіг 3 розріз А-А на фіг 1 Збірний різець (фиг 1) містить державку 1, у ГНІЗДІ якої розміщена підкладка 2 і опорний штифт 4 на який установлена різальна пластина З У ГНІЗДІ державки розміщений також клин 5 і затискний болт 6 Між КЛИНОМ І підкладкою встановлена пружина 7 ВІДМІННОЮ рисою збірного різця, який заявляється, є наявність механізму повороту різальної пластини (фігЗ), що складається зі стрижневого виступу 9 і двох взаємодіючих з ним гвинтів 8 і 8', розміщених у поперечному нарізному отворі 10 Для можливості розміщення кінця стрижневого виступу в отворі 10 в державці виконаний отвір 11 іі Механізм повороту різальної пластини може бути виконаний у різних конструктивних варіантах, але найбільш оптимальним є його виконання у вигляді динамічної пари "ходовий гвинт-гайка" На підставі цього в першому пункті формули він представлений функціонально, а в другому конструктивно Інша конструктивна особливість різця, що заявляється - конічна форма взаємодіючих між собою торцевих поверхонь 12 підкладки і клина (фіг 2) Конічна форма зазначених поверхонь, вісь обертання яких збігається з віссю опорного штифта, дозволяє здійснювати поворот різальної пластини і надійне її закріплення Робота різця Після установлення збірного різця в різцеутримувачу звільняється клин 5 шляхом вигвинчування затискного болта 6 (фіг 1) Гвинти 8 і 8' звільняються від контакту з кінцем стрижневого виступу 9 (фігЗ) Потім збірний різець підводять до попередньо обробленої поверхні деталі до упора в неї крайки різальної пластини 3 (фіг 1) Не закріплена різальна пластина маючи вільний ступінь обертання, і повертаючи разом з підкладкою, прилягає до поверхні деталі по всій ширині різальної крайки, що і буде відповідати умові паралельності крайки різальної пластини та осі деталі, яка оброблюється Далі гвинтами 8 і 8' фіксують стрижневий виступ 9, виключаючи можливість подальшого обертального руху підкладки, а затискним болтом 6 підтискують кпин 5, що своєю конусною торцевою поверхнею 12 діє на аналогічну їй торцеву поверхню 12 підкладки 2 При цьому підкладка переміщається в повздовжньому напрямку і притискає різальну пластину 3 до опорного штифта 4, надійно фіксуючи її У результаті такого установлення різальної пластини 3 у збірному різці, коли її крайка, що ріже, паралельна осі деталі, яка оброблюється, забезпечується рівномірність поглиблення крайки різальної пластини в поверхню, яка оброблюється, що веде до зменшення шорсткості цієї поверхні, а, отже, до підвищення якості обробки Збірний різець запропонованої конструкції виготовлений і з успіхом застосовується в ряді цехів Но во-Краматорського машинобудівного заводу А Фіг. 1 51304 Фіг. 2 S 9 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
