Установка для електролітичного нанесення металевого покриття на стрічки

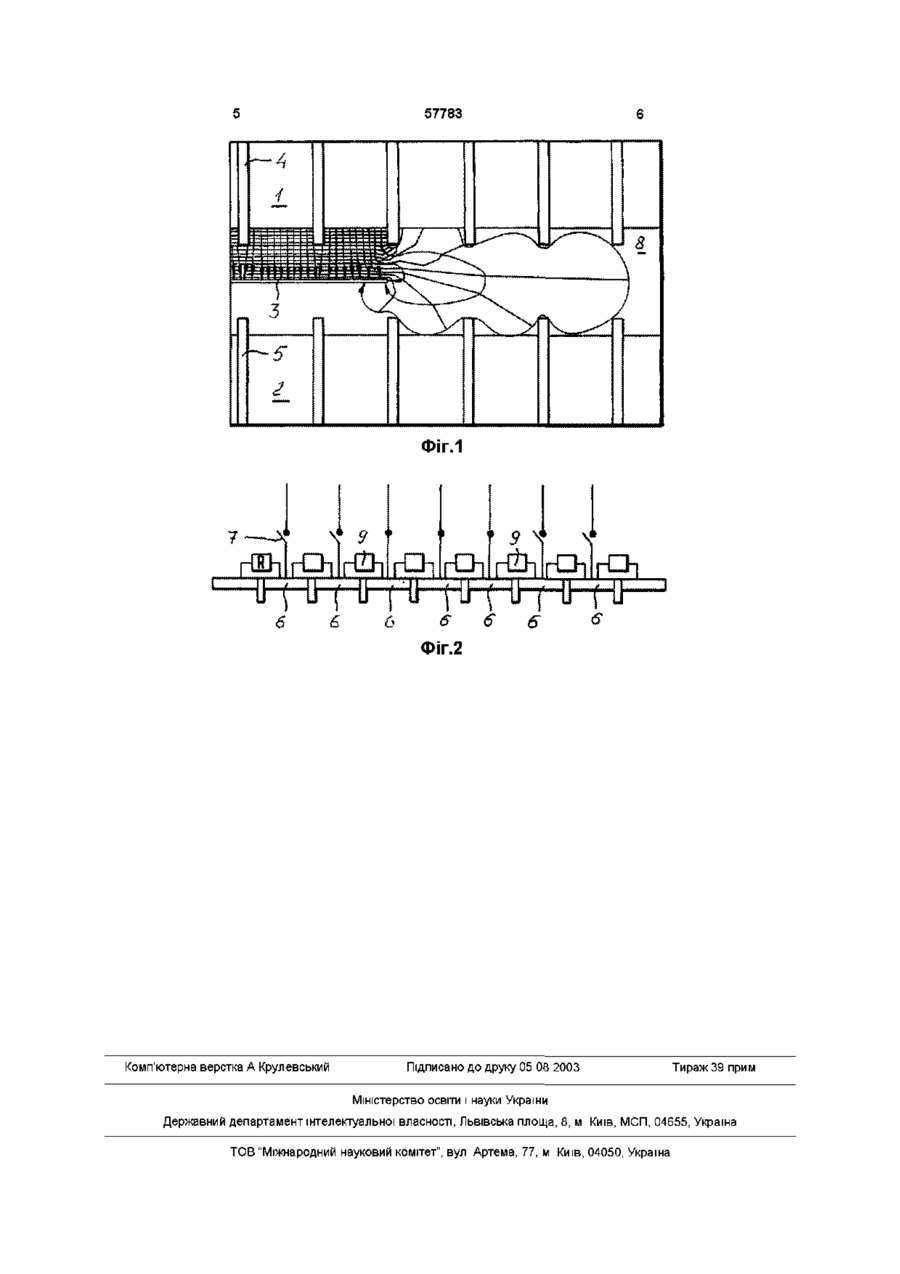

1 Установка для електролітичного нанесення металевого покриття на стрічки, що проходять через збагачений металом кислий електроліт, з принаймні одним, розташованим паралельно стрічці нерозчинним анодом, від якого струм проходить до підключеної як катод стрічки, при цьому метал осаджується з електроліту на поверхню стрічки, в якій кожний анод розділений на анодні Винахід стосується засобів для нанесення покриттів електролітичним способом, а більш конкретно, до конструкції установки для електролітичного нанесення металевого покриття на стрічки, що проходять через збагачений металом кислий електроліт, з, принаймні, одним розташованим паралельно стрічці нерозчинним анодом, від якого струм протікає до підключеної в якості катода стрічки, причому метал осідає з електроліту на поверхню стрічки, у якої кожний анод розділений на анодні смуги паралельно напрямку руху стрічки, причому анодні смуги ізольовані одна від одної та кожна анодна смуга окремо забезпечується струмом для осадження металу з електроліту Найбільш близкою до пропонованої установки за технічною суттю є установка для електролітичного нанесення металевого покриття на стрічки, смуги, розташовані паралельно напрямку руху стрічки, причому анодні смуги ізольовані одна від одної та кожна анодна смуга окремо забезпечується струмом для осадження металу з електроліту, яка відрізняється тим, що кожна анодна смуга має пристрій для забезпечення захисним струмом, напруга якого розрахована таким чином, щоб виключалося виникнення катодних ділянок на анодній смузі, забезпечення яких струмом для осадження металу з електроліту перерване 2 Установка за п 1, яка відрізняється тим, що пристрій для забезпечення захисним струмом складається з опорів, що з'єднують одну з одною розташовані ВІДПОВІДНО поруч анодні смуги 3 Установка за п 1, яка відрізняється тим, що забезпечення захисним струмом здійснюється за допомогою принаймні одного вимикача, яким забезпечена кожна анодна смуга 4 Установка за п 3, яка відрізняється тим, що виконані у вигляді контакторів вимикачі з'єднані з принаймні одним джерелом напруги винятково для одержання захисного струму 5 Установка за п 1, яка відрізняється тим, що кожна анодна смуга окремо з'єднана з регулятором струму випрямляча, діапазон регулювання якого дозволяє навантажувати анод як захисним струмом, так і струмом для осадження металу з електроліту на поверхню стрічки що проходять через збагачений металом кислий електроліт, з, принаймні, одним, розташованим паралельно стрічці нерозчинним анодом, від якого струм проходить до підключеної в якості катода стрічки, при цьому метал осаджується з електроліту на поверхню стрічки, в якій кожний анод розділений на анодні смуги паралельно напрямку руху стрічки, причому анодні смуги ізольовані одна від одної та кожна анодна смуга окремо забезпечується струмом для осадження металу з електроліту [Патент № 1426459 СССР, Владелец - Курт ХЕЛЬД /DE/, МПК 4 С 25 D 7/06, Опубл 23 09 1988, Бюл №35] Звичайно аноди таких установок ширше, ніж кожна стрічка, що покривається в установці Для нанесення металевого покриття на стрічки регулярно забезпечуються струмом лише ті анодні смуги, О со 00 1 ю 57783 які розташовані під або над стрічкою Анодні смуги, що не забезпечуються струмом, можуть піддаватися водневій корозії В особливості це стосується анодних смуг, розташованих безпосередньо поруч з тими, що забезпечуються струмом, на яких утворюються катодні й анодні ділянки На катодних ділянках утворюється водень, який проникає в анодні смуги, що складаються, зокрема, з титану В основу винаходу поставлена задача створення такої установки для електролітичного нанесення металевого покриття на стрічки, яка була б забезпечена такими засобами, які б запобігали небезпеці водневої корозії на відключених анодних смугах Ця задача, згідно винаходу, вирішується за рахунок того, що в установці вищевказаного типу кожна анодна смуга забезпечується захисним струмом, напругу якого розраховують так, щоб було виключено виникнення катодних ділянок на анодних смугах, забезпечення струмом яких для осадження металу з електроліту перерване Поставлена задача вирішується у пропонованій установці, яка, як і відома установка для електролітичного нанесення металевого покриття на стрічки, що проходять через збагачений металом кислий електроліт, з, принаймні, одним, розташованим паралельно стрічці нерозчинним анодом, від якого струм проходить до підключеної в якості катода стрічки, при цьому метал осаджується з електроліту на поверхню стрічки, в якій кожний анод розділений на анодні смуги паралельно напрямку руху стрічки, причому анодні смуги ізольовані одна від одної та кожна анодна смуга окремо забезпечується струмом для осадження металу з електроліту, а, ВІДПОВІДНО ДО винаходу, кожна анодна смуга має забезпечення захисним струмом, напруга якого розрахована таким чином, щоб виключалося виникнення катодних ділянок на анодній смузі, забезпечення яких струмом для осадження металу з електроліту перерване Особливістю пропонованої установки є й те, що пристрій для забезпечення захисним струмом складається з опорів, що з'єднують одну з одною розташовані ВІДПОВІДНО поруч анодні смуги Особливістю пропонованої установки є й те, що забезпечення захисним струмом здійснюється за допомогою, принаймні, одного вимикача, яким забезпечена кожна анодна смуга Особливістю пропонованої установки є й те, що виконані у вигляді контакторів вимикачі з'єднані з, принаймні, одним джерелом напруги винятково для одержання захисного струму Особливістю пропонованої установки є й те, що кожна анодна смуга окремо з'єднана з регулятором струму випрямляча, діапазон регулювання якого дозволяє навантажувати анод як захисним струмом, так і струмом для осадження металу з електроліту на поверхню стрічки Забезпечення захисним струмом сприяє тому, що на всіх анодах більше не утворюються катодні ділянки Для цього захисний струм вибирають такої величини, щоб відключені аноди практично не приводили до осадження металу, зокрема, з утовщенням кромок стрічки Для виконання цієї вимоги досить, щоб величина захисного струму складала, приблизно, 3 - 10% від величини струму для осадження металу При невисоких технічних витратах можна забезпечити постачання захисного струму з електричних опорів, що з'єднують один з одним розташовані ВІДПОВІДНО поруч анодні смуги Додаткова перевага цього простого рішення полягає в тому, що також більш віддалені, не забезпечені струмом для осадження металу анодні смуги одержують захисний струм, що знижується залежно від відстані від останньої, забезпеченої струмом для осадження металу анодної смуги Це зниження відповідає падінню перепада напруги і, таким чином, вимозі отримання, по можливості, меншого захисного струму Нижче винахід пояснюється більш докладно за допомогою схематичних креслень, на яких на фіг 1 показане утворення електричного поля на установці, а на фіг 2 - приклад забезпечення захисним струмом такої установки Установка по фіг 1 складається з окремих анодних смуг 1, 2, які розташовані як над, так і під стрічкою 3 Окремі анодні смуги 1, 2 ізольовані одна від одної за допомогою ізолюючих смуг 4, 5, які в направленні електроліту виступають над поверхнею анодів, виконаних за допомогою смуг 1, 2 Як видно з фіг 2, кожна окрема анодна смуга 6 за допомогою ВІДПОВІДНОГО власного вимикача 7 з'єднана з не показаним на фігурах випрямлячем, що забезпечує и струмом для осадження металу з електроліту 8 на поверхні стрічки 3 (струм осадження) На фіг 2 видно, що лише три вимикача 7 замкнуті При цьому йдеться про вимикач, яким забезпечуються такі анодні смуги 6, що розташовані навпроти не наведеної на фіг 2 стрічки 3 На сусідніх анодних смугах 6, вимикачі 7 яких розімкнеш, без забезпечення захисним струмом згідно винаходу одержуються представлені на фіг 1 перевищення струму від останньої, навантаженої струмом осадження анодної смуги до першої, сусідньої і не навантаженої струмом осадження анодної смуги 6 Завдяки цьому, на анодній смузі 6 утворюється катодна і анодна ділянка На катодній ДІЛЯНЦІ утворюється водень, який може вкорінитися в анодні смуги, що складаються з титану, і призводити до корозійних пошкоджень В основному це може призвести до утворення цих катодних і анодних ділянок на всіх не навантажених струмом осадження анодних смугах, практично, зрозуміло, це стосується, передусім, розташованих безпосередньо поруч анодних смут 6, які найбільше підпадають під перепади напруги На фіг 2 видно, як виконано забезпечення захисним струмом за допомогою електричних опорів 9, що з'єднують одну з одною розташовані ВІДПОВІДНО поруч одна з одною анодні смуги 6 Завдяки послідовному з'єднанню опорів 9, що одержується звідси, розташовані далі до зовнішньої сторони анодні смуги 6, не навантажені струмом осадження, одержують захист від можливих корозійних пошкоджень 57783 V8 S MI > l _ , :=Е=::::::::::::::;:;Э|в ІІІШІММ ) з ІПЇІЩ і ^ ) А ^-4 iv Vr £^ ФІГ.1 7 • б V* 6 'I б Є 'I Є \* 9 6 б1 Фіг.2 Комп'ютерна верстка А Крулевський Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
