Установка для знезараження води ультрафіолетовим випромінюванням

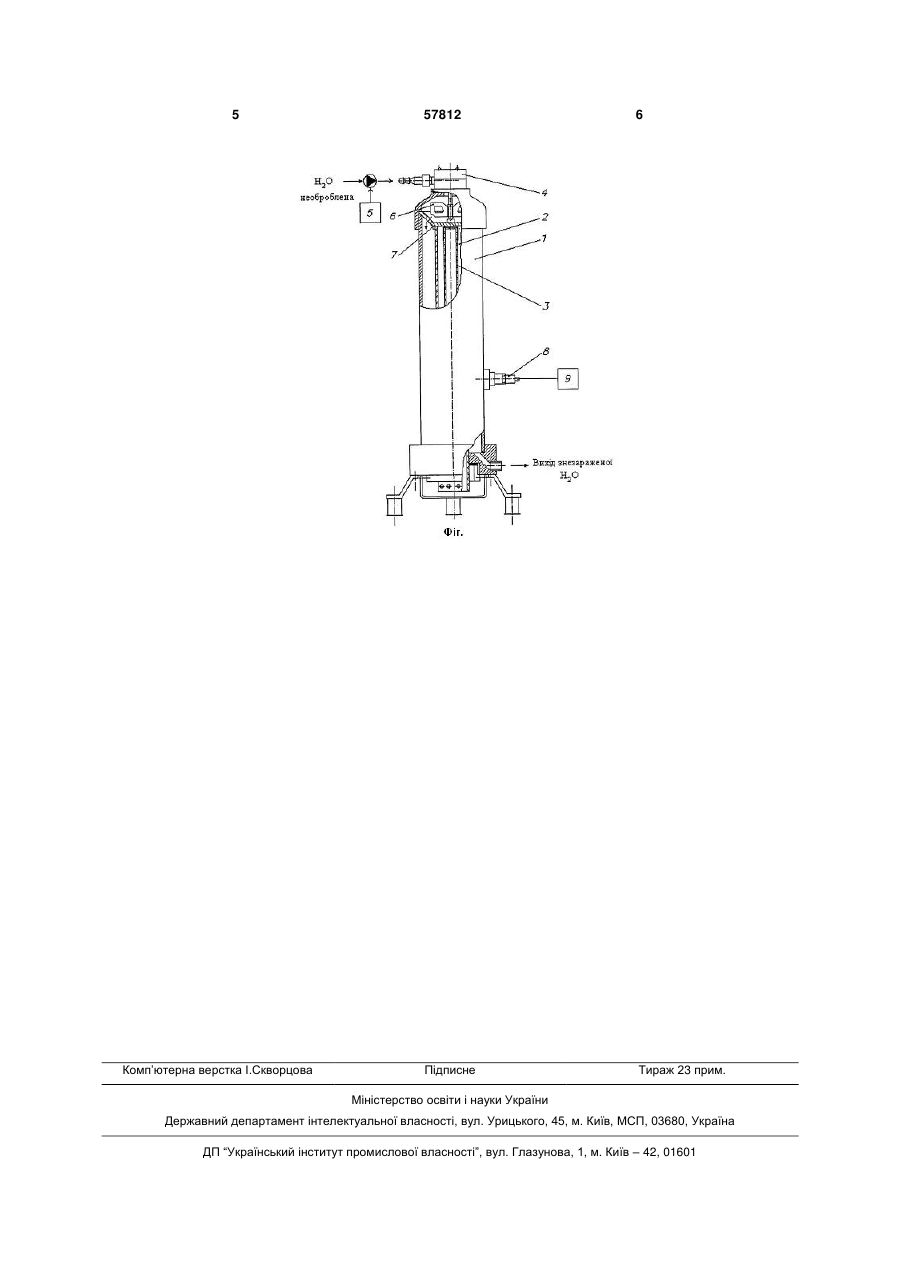

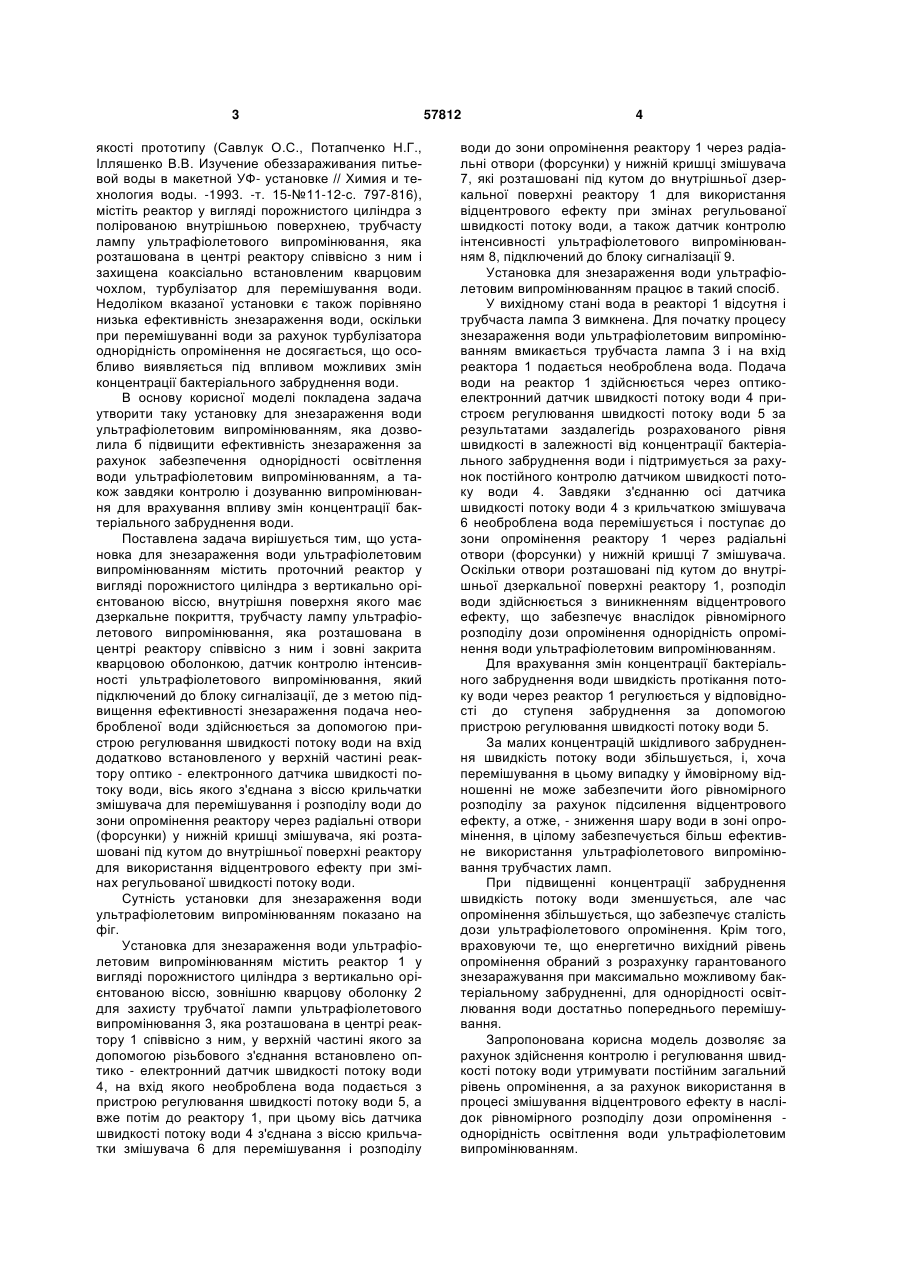

Установка для знезараження води ультрафіолетовим випромінюванням, що містить проточний реактор у вигляді порожнистого циліндра з вертикально орієнтованою віссю, внутрішня поверхня якого має дзеркальне покриття, трубчасту лампу ультрафіолетового випромінювання, яка розташо 3 якості прототипу (Савлук О.С., Потапченко Н.Г., Ілляшенко В.В. Изучение обеззараживания питьевой воды в макетной УФ- установке // Химия и технология воды. -1993. -т. 15-№11-12-с. 797-816), містіть реактор у вигляді порожнистого циліндра з полірованою внутрішньою поверхнею, трубчасту лампу ультрафіолетового випромінювання, яка розташована в центрі реактору співвісно з ним і захищена коаксіально встановленим кварцовим чохлом, турбулізатор для перемішування води. Недоліком вказаної установки є також порівняно низька ефективність знезараження води, оскільки при перемішуванні води за рахунок турбулізатора однорідність опромінення не досягається, що особливо виявляється під впливом можливих змін концентрації бактеріального забруднення води. В основу корисної моделі покладена задача утворити таку установку для знезараження води ультрафіолетовим випромінюванням, яка дозволила б підвищити ефективність знезараження за рахунок забезпечення однорідності освітлення води ультрафіолетовим випромінюванням, а також завдяки контролю і дозуванню випромінювання для врахування впливу змін концентрації бактеріального забруднення води. Поставлена задача вирішується тим, що установка для знезараження води ультрафіолетовим випромінюванням містить проточний реактор у вигляді порожнистого циліндра з вертикально орієнтованою віссю, внутрішня поверхня якого має дзеркальне покриття, трубчасту лампу ультрафіолетового випромінювання, яка розташована в центрі реактору співвісно з ним і зовні закрита кварцовою оболонкою, датчик контролю інтенсивності ультрафіолетового випромінювання, який підключений до блоку сигналізації, де з метою підвищення ефективності знезараження подача необробленої води здійснюється за допомогою пристрою регулювання швидкості потоку води на вхід додатково встановленого у верхній частині реактору оптико - електронного датчика швидкості потоку води, вісь якого з'єднана з віссю крильчатки змішувача для перемішування і розподілу води до зони опромінення реактору через радіальні отвори (форсунки) у нижній кришці змішувача, які розташовані під кутом до внутрішньої поверхні реактору для використання відцентрового ефекту при змінах регульованої швидкості потоку води. Сутність установки для знезараження води ультрафіолетовим випромінюванням показано на фіг. Установка для знезараження води ультрафіолетовим випромінюванням містить реактор 1 у вигляді порожнистого циліндра з вертикально орієнтованою віссю, зовнішню кварцову оболонку 2 для захисту трубчатої лампи ультрафіолетового випромінювання 3, яка розташована в центрі реактору 1 співвісно з ним, у верхній частині якого за допомогою різьбового з'єднання встановлено оптико - електронний датчик швидкості потоку води 4, на вхід якого необроблена вода подається з пристрою регулювання швидкості потоку води 5, а вже потім до реактору 1, при цьому вісь датчика швидкості потоку води 4 з'єднана з віссю крильчатки змішувача 6 для перемішування і розподілу 57812 4 води до зони опромінення реактору 1 через радіальні отвори (форсунки) у нижній кришці змішувача 7, які розташовані під кутом до внутрішньої дзеркальної поверхні реактору 1 для використання відцентрового ефекту при змінах регульованої швидкості потоку води, а також датчик контролю інтенсивності ультрафіолетового випромінюванням 8, підключений до блоку сигналізації 9. Установка для знезараження води ультрафіолетовим випромінюванням працює в такий спосіб. У вихідному стані вода в реакторі 1 відсутня і трубчаста лампа З вимкнена. Для початку процесу знезараження води ультрафіолетовим випромінюванням вмикається трубчаста лампа 3 і на вхід реактора 1 подається необроблена вода. Подача води на реактор 1 здійснюється через оптикоелектронний датчик швидкості потоку води 4 пристроєм регулювання швидкості потоку води 5 за результатами заздалегідь розрахованого рівня швидкості в залежності від концентрації бактеріального забруднення води і підтримується за рахунок постійного контролю датчиком швидкості потоку води 4. Завдяки з'єднанню осі датчика швидкості потоку води 4 з крильчаткою змішувача 6 необроблена вода перемішується і поступає до зони опромінення реактору 1 через радіальні отвори (форсунки) у нижній кришці 7 змішувача. Оскільки отвори розташовані під кутом до внутрішньої дзеркальної поверхні реактору 1, розподіл води здійснюється з виникненням відцентрового ефекту, що забезпечує внаслідок рівномірного розподілу дози опромінення однорідність опромінення води ультрафіолетовим випромінюванням. Для врахування змін концентрації бактеріального забруднення води швидкість протікання потоку води через реактор 1 регулюється у відповідності до ступеня забруднення за допомогою пристрою регулювання швидкості потоку води 5. За малих концентрацій шкідливого забруднення швидкість потоку води збільшується, і, хоча перемішування в цьому випадку у ймовірному відношенні не може забезпечити його рівномірного розподілу за рахунок підсилення відцентрового ефекту, а отже, - зниження шару води в зоні опромінення, в цілому забезпечується більш ефективне використання ультрафіолетового випромінювання трубчастих ламп. При підвищенні концентрації забруднення швидкість потоку води зменшується, але час опромінення збільшується, що забезпечує сталість дози ультрафіолетового опромінення. Крім того, враховуючи те, що енергетично вихідний рівень опромінення обраний з розрахунку гарантованого знезаражування при максимально можливому бактеріальному забрудненні, для однорідності освітлювання води достатньо попереднього перемішування. Запропонована корисна модель дозволяє за рахунок здійснення контролю і регулювання швидкості потоку води утримувати постійним загальний рівень опромінення, а за рахунок використання в процесі змішування відцентрового ефекту в наслідок рівномірного розподілу дози опромінення однорідність освітлення води ультрафіолетовим випромінюванням. 5 Комп’ютерна верстка І.Скворцова 57812 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
