Оптико-кодовий пристрій для нормованого дозування мінерально-лікувальних вод

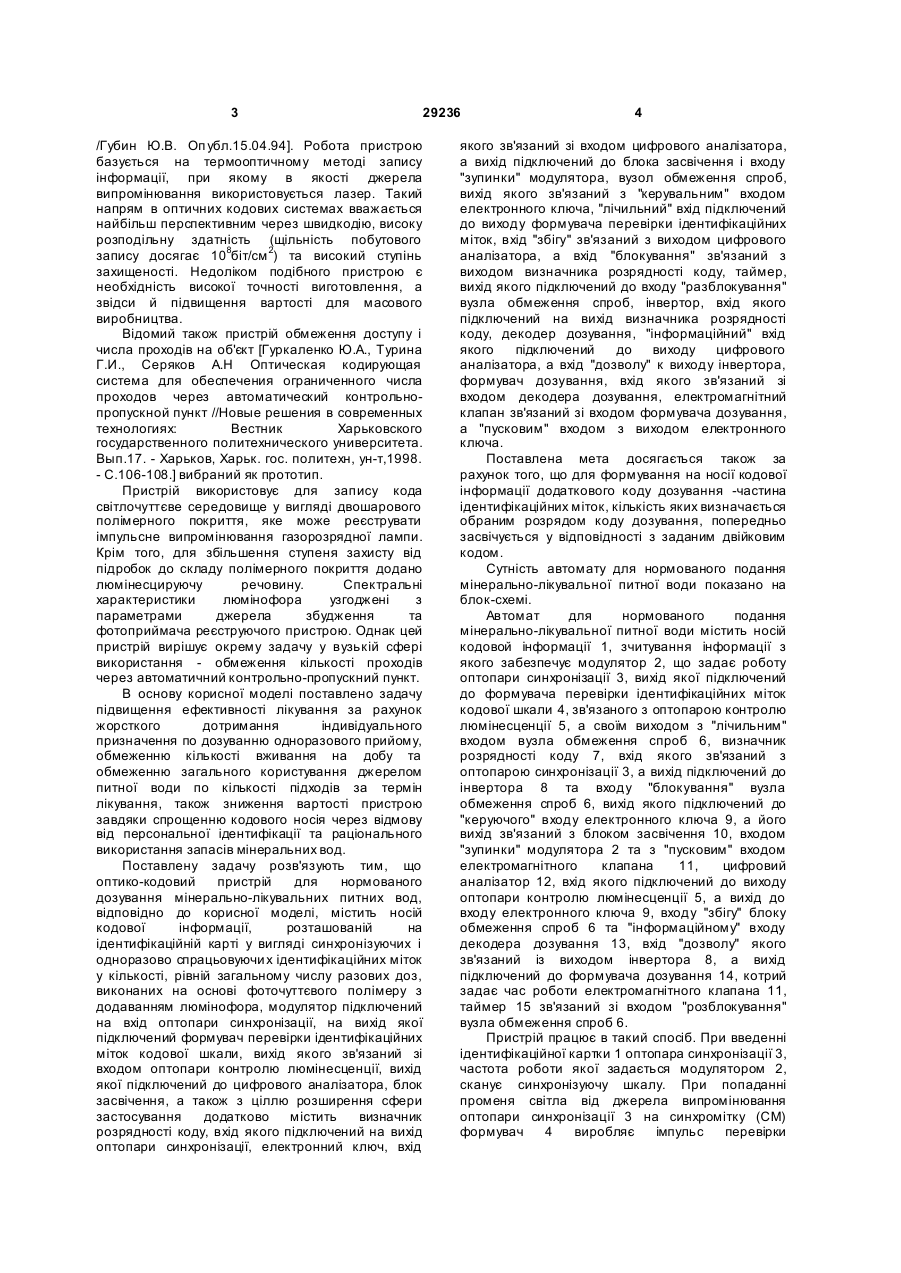

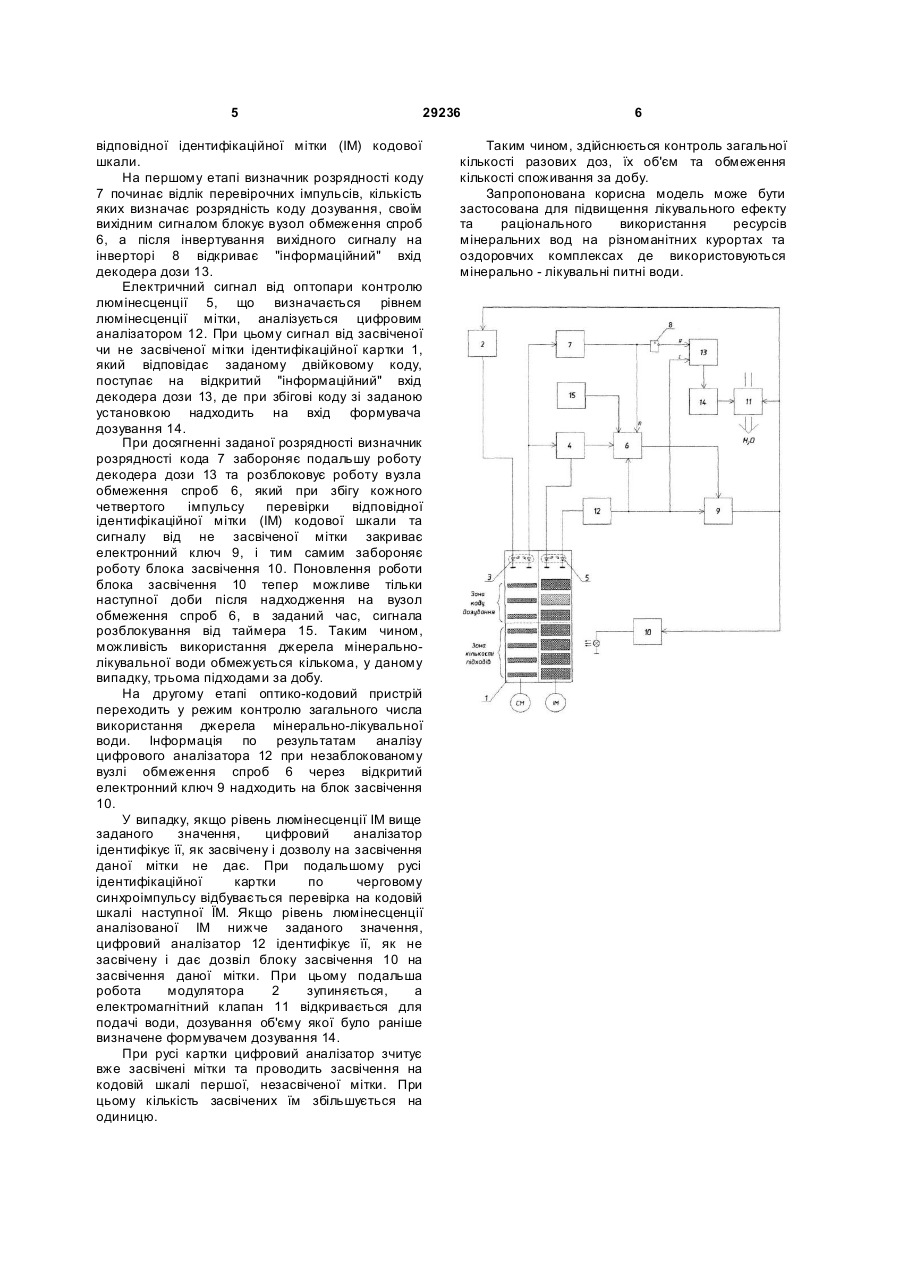

1. Оптико-кодовий пристрій для нормованого дозування мінерально-лікувальних питних вод, що містить носій кодової інформації, розташований на ідентифікаційній карті у вигляді синхронізуючих і одноразово спрацьовуючи х ідентифікаційних міток у кількості, рівній загальному числу разових доз, виконаних на основі фоточутливого полімеру з додаванням люмінофора, модулятор, підключений на вхід оптопари синхронізації, на вихід якої підключений формувач перевірки ідентифікаційних міток кодової шкали, вихід якого зв'язаний зі входом оптопари контролю люмінесценції, вихід якої підключений до цифрового аналізатора, блок засвічення, який відрізняється тим, що додатково містить визначник розрядності коду, вхід якого підключений на вихід оптопари синхронізації, електронний ключ, вхід якого зв'язаний зі входом U 2 (19) 1 3 29236 /Губин Ю.В. Оп убл.15.04.94]. Робота пристрою базується на термооптичному методі запису інформації, при якому в якості джерела випромінювання використовується лазер. Такий напрям в оптичних кодових системах вважається найбільш перспективним через швидкодію, високу розподільну здатність (щільність побутового запису досягає 108біт/см 2) та високий ступінь захищеності. Недоліком подібного пристрою є необхідність високої точності виготовлення, а звідси й підвищення вартості для масового виробництва. Відомий також пристрій обмеження доступу і числа проходів на об'єкт [Гуркаленко Ю.А., Турина Г.И., Серяков А.Н Оптическая кодирующая система для обеспечения ограниченного числа проходов через автоматический контрольнопропускной пункт //Новые решения в современных технологиях: Вестник Харьковского государственного политехнического университета. Вып.17. - Харьков, Харьк. гос. политехн, ун-т,1998. - С.106-108.] вибраний як прототип. Пристрій використовує для запису кода світлочуттєве середовище у вигляді двошарового полімерного покриття, яке може реєструвати імпульсне випромінювання газорозрядної лампи. Крім того, для збільшення ступеня захисту від підробок до складу полімерного покриття додано люмінесцируючу речовину. Спектральні характеристики люмінофора узгоджені з параметрами джерела збудження та фотоприймача реєструючого пристрою. Однак цей пристрій вирішує окрему задачу у вузькій сфері використання - обмеження кількості проходів через автоматичний контрольно-пропускний пункт. В основу корисної моделі поставлено задачу підвищення ефективності лікування за рахунок жорсткого дотримання індивідуального призначення по дозуванню одноразового прийому, обмеженню кількості вживання на добу та обмеженню загального користування джерелом питної води по кількості підходів за термін лікування, також зниження вартості пристрою завдяки спрощенню кодового носія через відмову від персональної ідентифікації та раціонального використання запасів мінеральних вод. Поставлену задачу розв'язують тим, що оптико-кодовий пристрій для нормованого дозування мінерально-лікувальних питних вод, відповідно до корисної моделі, містить носій кодової інформації, розташованій на ідентифікаційній карті у вигляді синхронізуючих і одноразово спрацьовуючи х ідентифікаційних міток у кількості, рівній загальному числу разових доз, виконаних на основі фоточуттєвого полімеру з додаванням люмінофора, модулятор підключений на вхід оптопари синхронізації, на вихід якої підключений формувач перевірки ідентифікаційних міток кодової шкали, вихід якого зв'язаний зі входом оптопари контролю люмінесценції, вихід якої підключений до цифрового аналізатора, блок засвічення, а також з ціллю розширення сфери застосування додатково містить визначник розрядності коду, вхід якого підключений на вихід оптопари синхронізації, електронний ключ, вхід 4 якого зв'язаний зі входом цифрового аналізатора, а вихід підключений до блока засвічення і входу "зупинки" модулятора, вузол обмеження спроб, вихід якого зв'язаний з "керувальним" входом електронного ключа, "лічильний" вхід підключений до виходу формувача перевірки ідентифікаційних міток, вхід "збігу" зв'язаний з виходом цифрового аналізатора, а вхід "блокування" зв'язаний з виходом визначника розрядності коду, таймер, вихід якого підключений до входу "разблокування" вузла обмеження спроб, інвертор, вхід якого підключений на вихід визначника розрядності коду, декодер дозування, "інформаційний" вхід якого підключений до виходу цифрового аналізатора, а вхід "дозволу" к виходу інвертора, формувач дозування, вхід якого зв'язаний зі входом декодера дозування, електромагнітний клапан зв'язаний зі входом формувача дозування, а "пусковим" входом з виходом електронного ключа. Поставлена мета досягається також за рахунок того, що для формування на носії кодової інформації додаткового коду дозування -частина ідентифікаційних міток, кількість яких визначається обраним розрядом коду дозування, попередньо засвічується у відповідності з заданим двійковим кодом. Сутність автомату для нормованого подання мінерально-лікувальної питної води показано на блок-схемі. Автомат для нормованого подання мінерально-лікувальної питної води містить носій кодовой інформації 1, зчитування інформації з якого забезпечує модулятор 2, що задає роботу оптопари синхронізації 3, вихід якої підключений до формувача перевірки ідентифікаційних міток кодової шкали 4, зв'язаного з оптопарою контролю люмінесценції 5, а своїм виходом з "лічильним" входом вузла обмеження спроб 6, визначник розрядності коду 7, вхід якого зв'язаний з оптопарою синхронізації 3, а вихід підключений до інвертора 8 та входу "блокування" вузла обмеження спроб 6, вихід якого підключений до "керуючого" входу електронного ключа 9, а його вихід зв'язаний з блоком засвічення 10, входом "зупинки" модулятора 2 та з "пусковим" входом електромагнітного клапана 11, цифровий аналізатор 12, вхід якого підключений до виходу оптопари контролю люмінесценції 5, а вихід до входу електронного ключа 9, входу "збігу" блоку обмеження спроб 6 та "інформаційному" входу декодера дозування 13, вхід "дозволу" якого зв'язаний із виходом інвертора 8, а вихід підключений до формувача дозування 14, котрий задає час роботи електромагнітного клапана 11, таймер 15 зв'язаний зі входом "розблокування" вузла обмеження спроб 6. Пристрій працює в такий спосіб. При введенні ідентифікаційної картки 1 оптопара синхронізації 3, частота роботи якої задається модулятором 2, сканує синхронізуючу шкалу. При попаданні променя світла від джерела випромінювання оптопари синхронізації 3 на синхромітку (CM) формувач 4 виробляє імпульс перевірки 5 29236 відповідної ідентифікаційної мітки (ІМ) кодової шкали. На першому етапі визначник розрядності коду 7 починає відлік перевірочних імпульсів, кількість яких визначає розрядність коду дозування, своїм вихідним сигналом блокує вузол обмеження спроб 6, а після інвертування вихідного сигналу на інверторі 8 відкриває "інформаційний" вхід декодера дози 13. Електричний сигнал від оптопари контролю люмінесценції 5, що визначається рівнем люмінесценції мітки, аналізується цифровим аналізатором 12. При цьому сигнал від засвіченої чи не засвіченої мітки ідентифікаційної картки 1, який відповідає заданому двійковому коду, поступає на відкритий "інформаційний" вхід декодера дози 13, де при збігові коду зі заданою установкою надходить на вхід формувача дозування 14. При досягненні заданої розрядності визначник розрядності кода 7 забороняє подальшу роботу декодера дози 13 та розблоковує роботу вузла обмеження спроб 6, який при збігу кожного четвертого імпульсу перевірки відповідної ідентифікаційної мітки (ІМ) кодової шкали та сигналу від не засвіченої мітки закриває електронний ключ 9, і тим самим забороняє роботу блока засвічення 10. Поновлення роботи блока засвічення 10 тепер можливе тільки наступної доби після надходження на вузол обмеження спроб 6, в заданий час, сигнала розблокування від таймера 15. Таким чином, можливість використання джерела мінеральнолікувальної води обмежується кількома, у даному випадку, трьома підходами за добу. На другому етапі оптико-кодовий пристрій переходить у режим контролю загального числа використання джерела мінерально-лікувальної води. Інформація по результатам аналізу цифрового аналізатора 12 при незаблокованому вузлі обмеження спроб 6 через відкритий електронний ключ 9 надходить на блок засвічення 10. У випадку, якщо рівень люмінесценції ІМ вище заданого значення, цифровий аналізатор ідентифікує її, як засвічену і дозволу на засвічення даної мітки не дає. При подальшому русі ідентифікаційної картки по черговому синхроімпульсу відбувається перевірка на кодовій шкалі наступної ЇМ. Якщо рівень люмінесценції аналізованої ІМ нижче заданого значення, цифровий аналізатор 12 ідентифікує її, як не засвічену і дає дозвіл блоку засвічення 10 на засвічення даної мітки. При цьому подальша робота модулятора 2 зупиняється, а електромагнітний клапан 11 відкривається для подачі води, дозування об'єму якої було раніше визначене формувачем дозування 14. При русі картки цифровий аналізатор зчитує вже засвічені мітки та проводить засвічення на кодовій шкалі першої, незасвіченої мітки. При цьому кількість засвічених їм збільшується на одиницю. 6 Таким чином, здійснюється контроль загальної кількості разових доз, їх об'єм та обмеження кількості споживання за добу. Запропонована корисна модель може бути застосована для підвищення лікувального ефекту та раціонального використання ресурсів мінеральних вод на різноманітних курортах та оздоровчих комплексах де використовуються мінерально - лікувальні питні води.
