Валок валкових машин
Номер патенту: 57848
Опубліковано: 10.03.2011
Автори: Мікульонок Ігор Олегович, Лукач Юрій Юхимович, Ткаченко Наталія Миколаївна
Формула / Реферат
1. Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і розташовані вздовж робочої поверхні бочки периферійні канали з нарізними пробками на кінцях, сполучені з центральним каналом за допомогою похилих каналів, який відрізняється тим, що кожний периферійний канал з боку робочої поверхні бочки виконано з поздовжніми пазами.
2. Валок за п. 1, який відрізняється тим, що поверхня кожного периферійного каналу з боку центрального каналу має теплоізоляційне покриття.
Текст

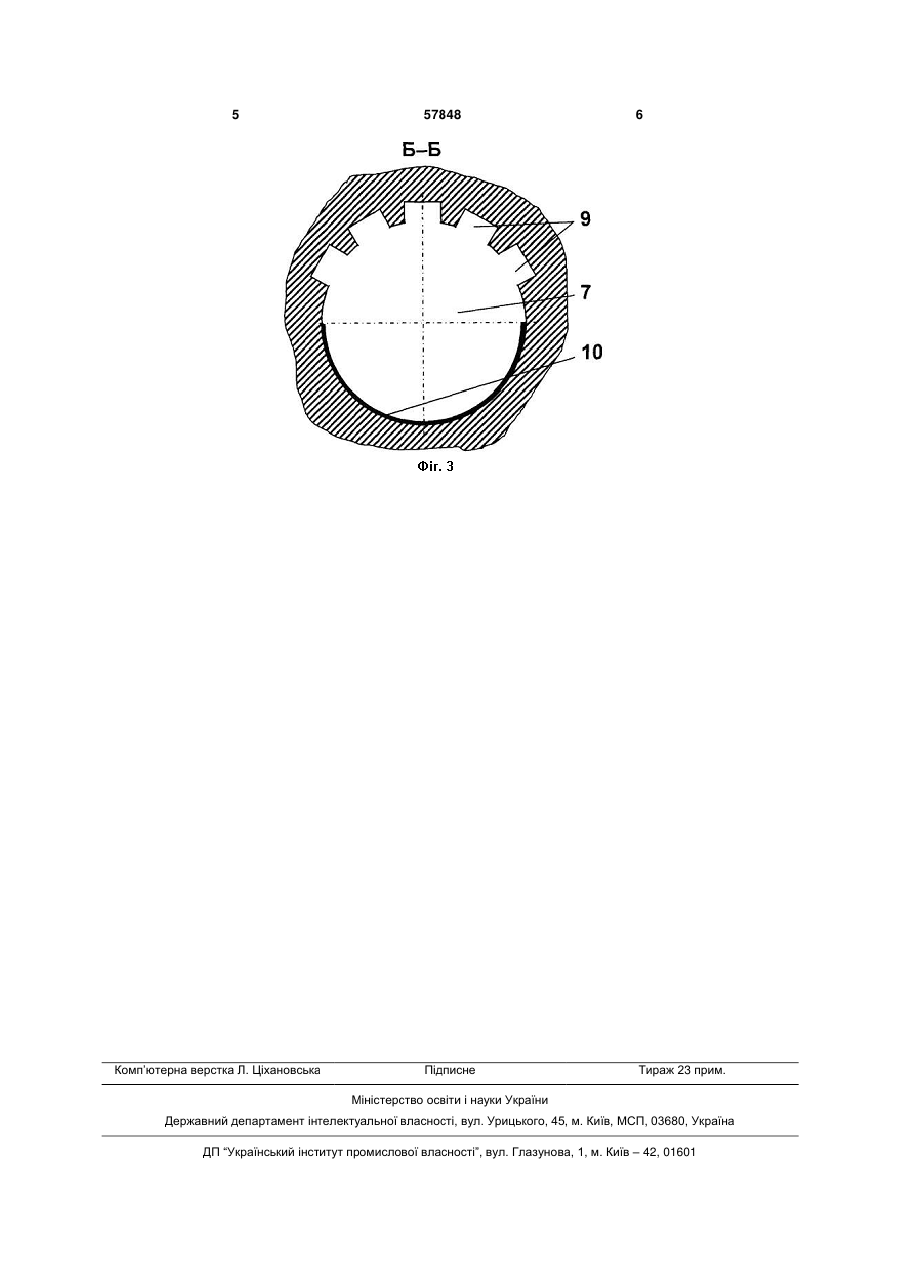

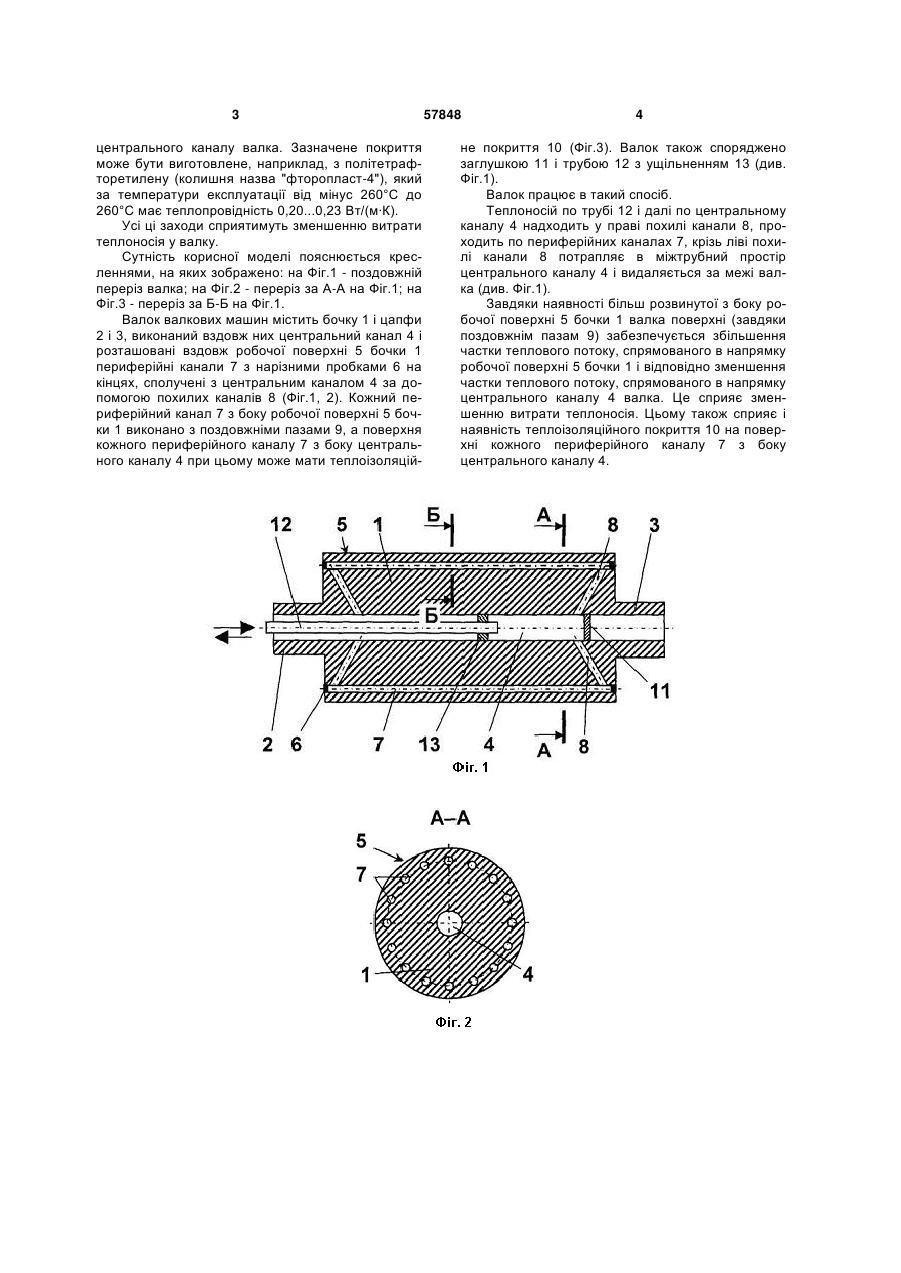

1. Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний канал і 3 центрального каналу валка. Зазначене покриття може бути виготовлене, наприклад, з політетрафторетилену (колишня назва "фторопласт-4"), який за температури експлуатації від мінус 260°С до 260°С має теплопровідність 0,20...0,23 Вт/(м·К). Усі ці заходи сприятимуть зменшенню витрати теплоносія у валку. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній переріз валка; на Фіг.2 - переріз за А-А на Фіг.1; на Фіг.3 - переріз за Б-Б на Фіг.1. Валок валкових машин містить бочку 1 і цапфи 2 і 3, виконаний вздовж них центральний канал 4 і розташовані вздовж робочої поверхні 5 бочки 1 периферійні канали 7 з нарізними пробками 6 на кінцях, сполучені з центральним каналом 4 за допомогою похилих каналів 8 (Фіг.1, 2). Кожний периферійний канал 7 з боку робочої поверхні 5 бочки 1 виконано з поздовжніми пазами 9, а поверхня кожного периферійного каналу 7 з боку центрального каналу 4 при цьому може мати теплоізоляцій 57848 4 не покриття 10 (Фіг.3). Валок також споряджено заглушкою 11 і трубою 12 з ущільненням 13 (див. Фіг.1). Валок працює в такий спосіб. Теплоносій по трубі 12 і далі по центральному каналу 4 надходить у праві похилі канали 8, проходить по периферійних каналах 7, крізь ліві похилі канали 8 потрапляє в міжтрубний простір центрального каналу 4 і видаляється за межі валка (див. Фіг.1). Завдяки наявності більш розвинутої з боку робочої поверхні 5 бочки 1 валка поверхні (завдяки поздовжнім пазам 9) забезпечується збільшення частки теплового потоку, спрямованого в напрямку робочої поверхні 5 бочки 1 і відповідно зменшення частки теплового потоку, спрямованого в напрямку центрального каналу 4 валка. Це сприяє зменшенню витрати теплоносія. Цьому також сприяє і наявність теплоізоляційного покриття 10 на поверхні кожного периферійного каналу 7 з боку центрального каналу 4. 5 Комп’ютерна верстка Л. Ціхановська 57848 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
