Дисковий плуг та диск для оранки

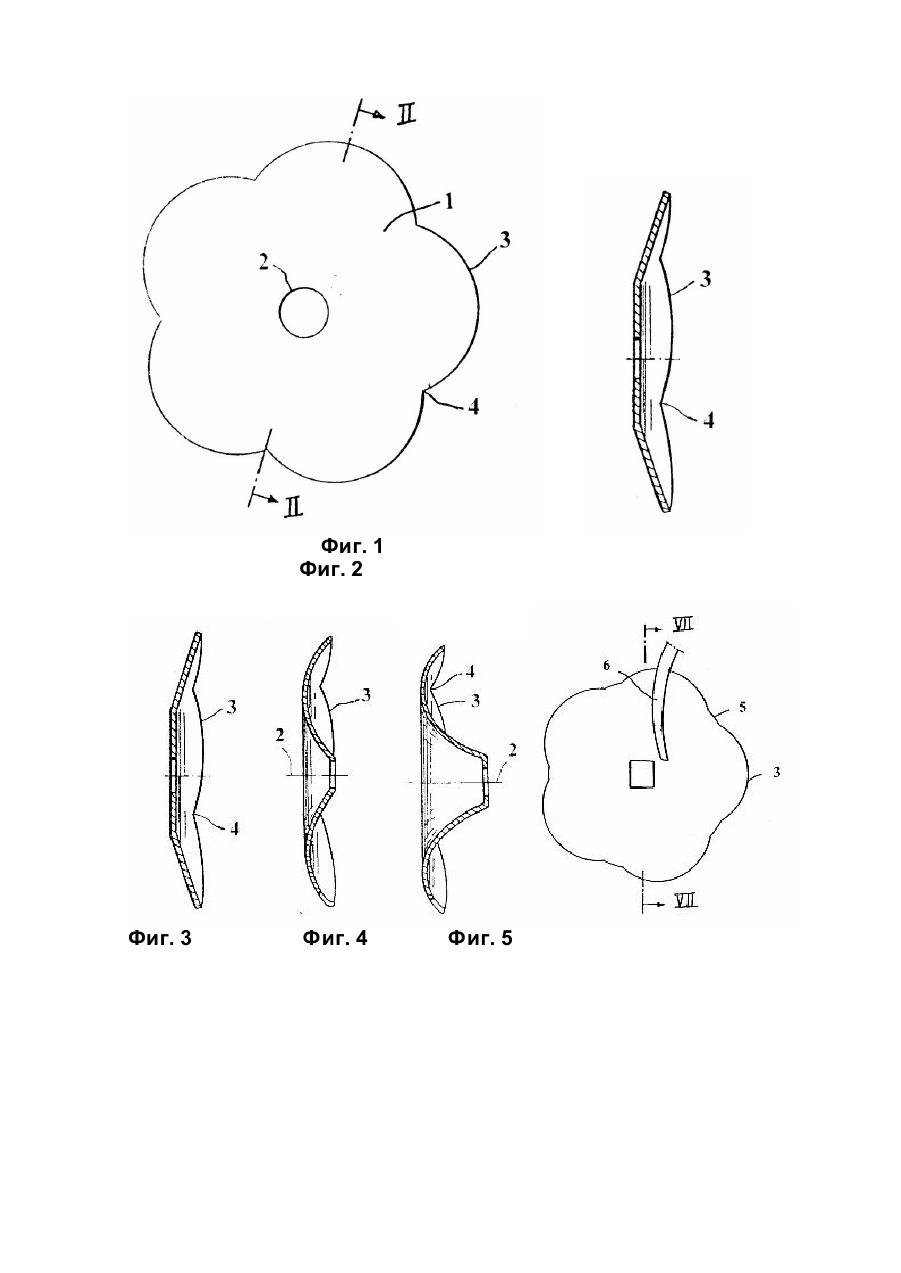

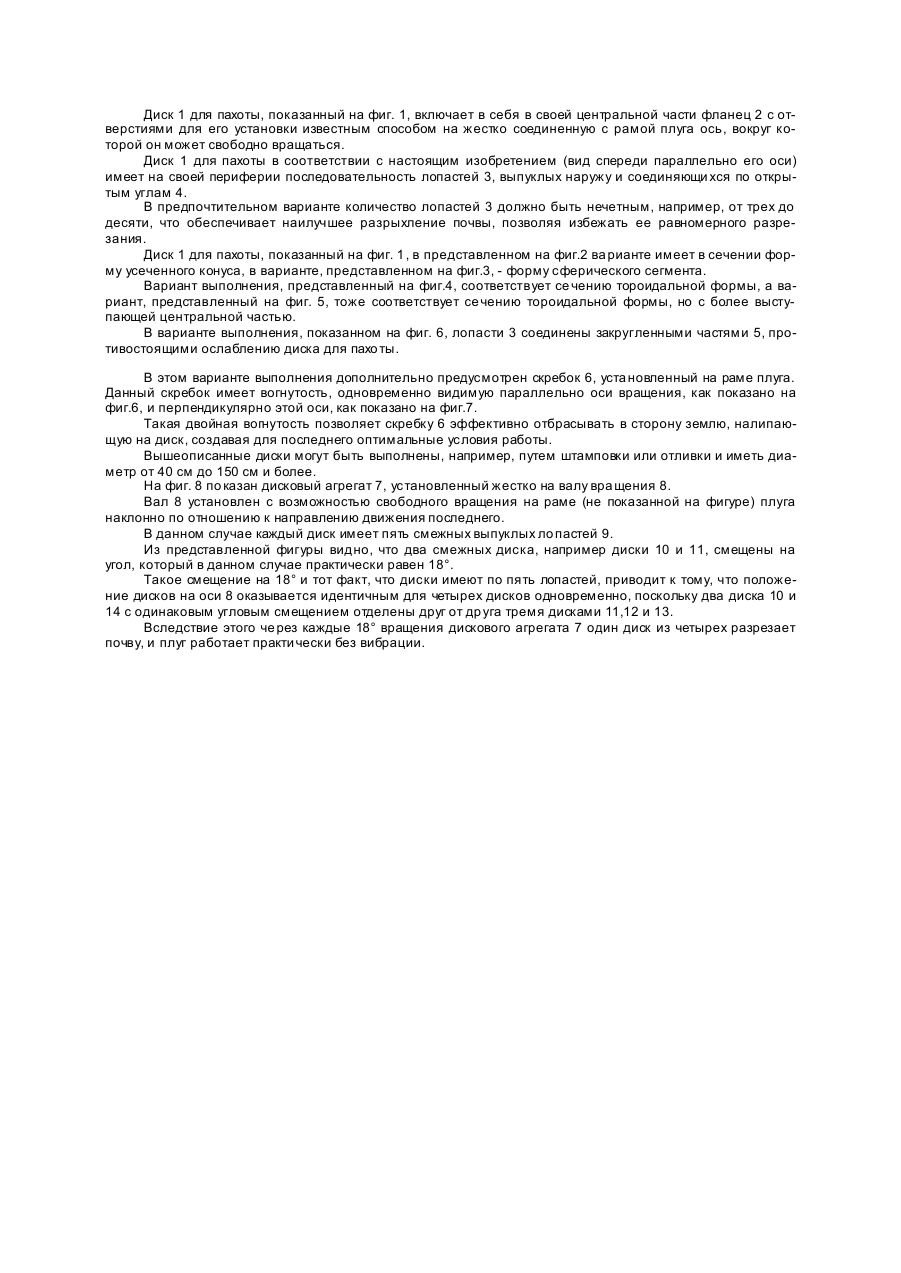

Настоящее изобретение касается дискового плуга и диска для пахоты, предназначенного для установки в плуге наряду с другими дисками с возможностью свободного вращения вокруг оси, которая расположена наклонно по отношению к направлению рабочего дви жения плуга с возможностью придавать дискам вращательное движение. Известен дисковый плуг, включающий несколько дисков для пахоты, установленных на общем валу, который установлен на раме плуга с возможностью свободного вращения и приводится во вращение во время перемещения плуга. Каждый диск имеет центральную часть для установки его на общем валу и периферическую часть, которая выполнена в виде последовательности идентичных вы пуклых лопастей. В отличие от заявленного в известном диске лопасти не закруглены по всему своему периметру и имеют острый угол [ЕР, 0162197, МПК А 01 В 9/00, 15/16, 1985]. Известный плуг и диск для пахоты не дают полного удовлетворения потому, что с одной стороны, диски имеют тенденцию собирать и цеплять расте ния, выталкивая их на поверхность пахотного участка, и, с другой стороны, поверхность пахотного участка не всегда имеет ту структуру, которую ей хо тят придать. Другой недостаток известных дисков для пахоты заключается в том, что они формируют в почве подошву, то есть образуют явную разделительную поверхность между вспахиваемой частью почвы, которая, соответственно, является рыхлой, и не вспахиваемой частью, которая, соответственно, остается твердой. Недостатком известных дисков для пахо ты является также то, что они формируют комья земли больших размеров из-за того, что разрезание почвы происхо дит по линиям, параллельным направлению рабочего дви жения плуга. Задачей настоящего изобретения является создание дискового плуга и диска для пахоты, которые обеспечивают вспахива ние почвы с ограниченным образованием больших комков земли, при этом не выталкивают растения на поверхность пахо тного участка и не образуют явную разделительную поверхность между вспахиваемой и не вспахиваемой частями почвы. Указанная задача решена тем, что в дисковом плуге, включающем, по крайней мере. один диск, связанный с рамой плуга с возможностью вращения, при этом периферическая часть диска выполнена в виде последовательности идентичных выпуклых ло пастей, в соответствии с изобретением выпуклые лопасти закруглены по всему свое му периметру. Указанная задача решена также тем, что в диске для пахоты, включающем центральную часть для установки диска с возможностью вращения и периферическую часть, которая выполнена в ви де последовательности идентичных выпуклых ло пастей, в соответствии с изобретением выпуклые лопасти закруглены по всему своему периметру. Это позволяет достичь зигзагообразной линии подрезки почвы перед ее переворачиванием и ограничить таким образом образование больших комьев. Для лучшего переворачивания почвы лопасти в предпочтительном варианте выполнения соединены между со бой по открытым углам, иногда слегка закругленным, чтобы противостоять ослаблению металла на уровне соединения между различными лопастями. В соответствии с одним из вариантов осуществления изобретения образующая диска для пахоты имеет форму кривой или вогнутого многоугольника, один конец образующей расположен на периферии диска, а другой - вблизи его центра, при этом указанная образующая полностью расположена по одну сторону от касательной к ней, перпендикулярной оси вращения диска, причем касательная сопряжена с образующей в точке, удаленной от концов образующей. Такая особая форма диска позволяет существенно увели чить его диаметр и в то же время обеспечивает правильное переворачивание верхнего пласта обрабатываемой почвы. Она позволяет также максимально отводить растущие на поверхности вспахиваемого участка растения и, следовательно, обеспечивает более глубокое заглубление в почву и облегчает вращение дисков, создавая таким образом опти мальные условия для их работы. Оба конца вогнутой образующей могут находиться в одной плоскости, но в предпочтительном варианте осуществления ближний к оси диска конец образующей смещен вперед по направлению движения плуга. Например, диск для пахоты в соответствии с настоящим изобретением может иметь форму поверхности, аналогичной участку то ра, ограниченному перпендикулярной его оси плоскостью или, предпочтительно, двумя плоскостями, при этом ограничивающая внешнюю периферию диска плоскость находится по отношению к направлению движения за перпендикулярной оси плоскостью, ограничивающей вн утреннюю периферию диска, находя щуюся вблизи его ступицы. В предпочтительном варианте лопасти двух смежных дисков смещены в угловом направлении на определенную величину, например, на величину угла, примерно равную 10°-30°, предпочтительно на 15°-20°. В качестве примера, но не ограничиваясь им, ниже приведены несколько частных ва риантов осуществления настоящего изобретения со ссылками на чертежи, на которых: Фиг. 1 - вид спереди диска для пахоты в соответствии с одним из вариантов осуществления настоящего изобретения. Фиг. 2-5 - изображение в разрезе по II-II четырех ва риантов вы полнения диска, изображенного на фиг. 1. Фиг. 6 - вид спереди одного из вариантов фиг. 1, в котором используется скребок. Фиг. 7 - вид в разрезе по VII-VII фиг. 6. Фиг. 8 - изображение плуга, оснащенного дисками в соответствии с настоящим изобретением. Диск 1 для пахоты, показанный на фиг. 1, включает в себя в своей центральной части фланец 2 с отверстиями для его установки известным способом на жестко соединенную с рамой плуга ось, вокруг которой он может свободно вращаться. Диск 1 для пахоты в соответствии с настоящим изобретением (вид спереди параллельно его оси) имеет на своей периферии последовательность лопастей 3, выпуклых наружу и соединяющи хся по открытым углам 4. В предпочтительном варианте количество лопастей 3 должно быть нечетным, например, от трех до десяти, что обеспечивает наилучшее разрыхление почвы, позволяя избежать ее равномерного разрезания. Диск 1 для пахоты, показанный на фиг. 1 , в представленном на фиг.2 ва рианте имеет в сечении форму усеченного конуса, в варианте, представленном на фиг.3, - форму сферического сегмента. Вариант выполнения, представленный на фиг.4, соответствует се чению тороидальной формы, а вариант, представленный на фиг. 5, тоже соответствует се чению тороидальной формы, но с более выступающей центральной частью. В варианте выполнения, показанном на фиг. 6, лопасти 3 соединены закругленными частями 5, противостоящими ослаблению диска для пахо ты. В этом варианте выполнения дополнительно предусмотрен скребок 6, уста новленный на раме плуга. Данный скребок имеет вогнутость, одновременно видимую параллельно оси вращения, как показано на фиг.6, и перпендикулярно этой оси, как показано на фиг.7. Такая двойная вогнутость позволяет скребку 6 эффективно отбрасывать в сторону землю, налипающую на диск, создавая для последнего оптимальные условия работы. Вышеописанные диски могут быть выполнены, например, путем штамповки или отливки и иметь диаметр от 40 см до 150 см и более. На фиг. 8 по казан дисковый агрегат 7, установленный жестко на валу вра щения 8. Вал 8 установлен с возможностью свободного вращения на раме (не показанной на фигуре) плуга наклонно по отношению к направлению движения последнего. В данном случае каждый диск имеет пять смежных выпуклых ло пастей 9. Из представленной фигуры видно, что два смежных диска, например диски 10 и 11, смещены на угол, который в данном случае практически равен 18°. Такое смещение на 18° и тот факт, что диски имеют по пять лопастей, приводит к тому, что положение дисков на оси 8 оказывается идентичным для четырех дисков одновременно, поскольку два диска 10 и 14 с одинаковым угловым смещением отделены друг от др уга тремя дисками 11,12 и 13. Вследствие этого че рез каждые 18° вращения дискового агрегата 7 один диск из четырех разрезает почву, и плуг работает практи чески без вибрации. Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 Фиг. 7 Фиг. 8
