Апарат з механічним перемішувальним пристроєм

Номер патенту: 58083

Опубліковано: 25.03.2011

Автори: Мікульонок Ігор Олегович, Мазепа Юлія Василівна

Завантажити PDF файл.

Формула / Реферат

1. Апарат з механічним перемішувальним пристроєм, що містить циліндричний корпус з днищем, кришкою і патрубками, вертикальний вал з мішалкою, а також змонтовані на внутрішній поверхні корпусу гальмівні елементи, рівномірно розміщені в коловому напрямку, який відрізняється тим, що гальмівні елементи виконано у вигляді прямокутних пластин, змонтованих у вигляді просторової спіралі.

2. Апарат за п. 1, який відрізняється тим, що кожну пластину розміщено під кутом до горизонталі, відмінним від кута гвинтової лінії зазначеної спіралі.

3. Апарат за п. 1 або 2, який відрізняється тим, що гальмівні елементи виконано за одне ціле зі стрічкою, закріпленою на внутрішній поверхні корпусу.

Текст

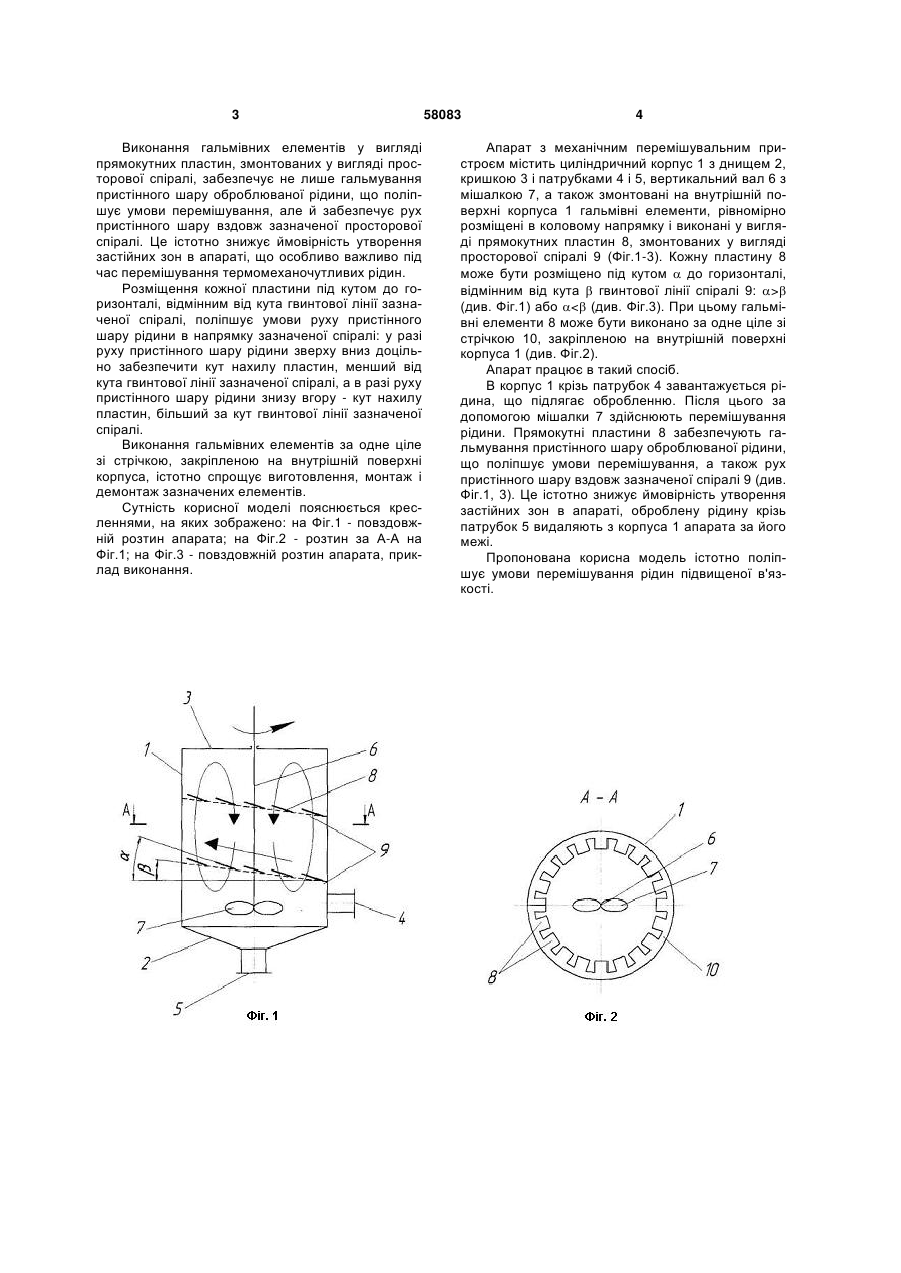

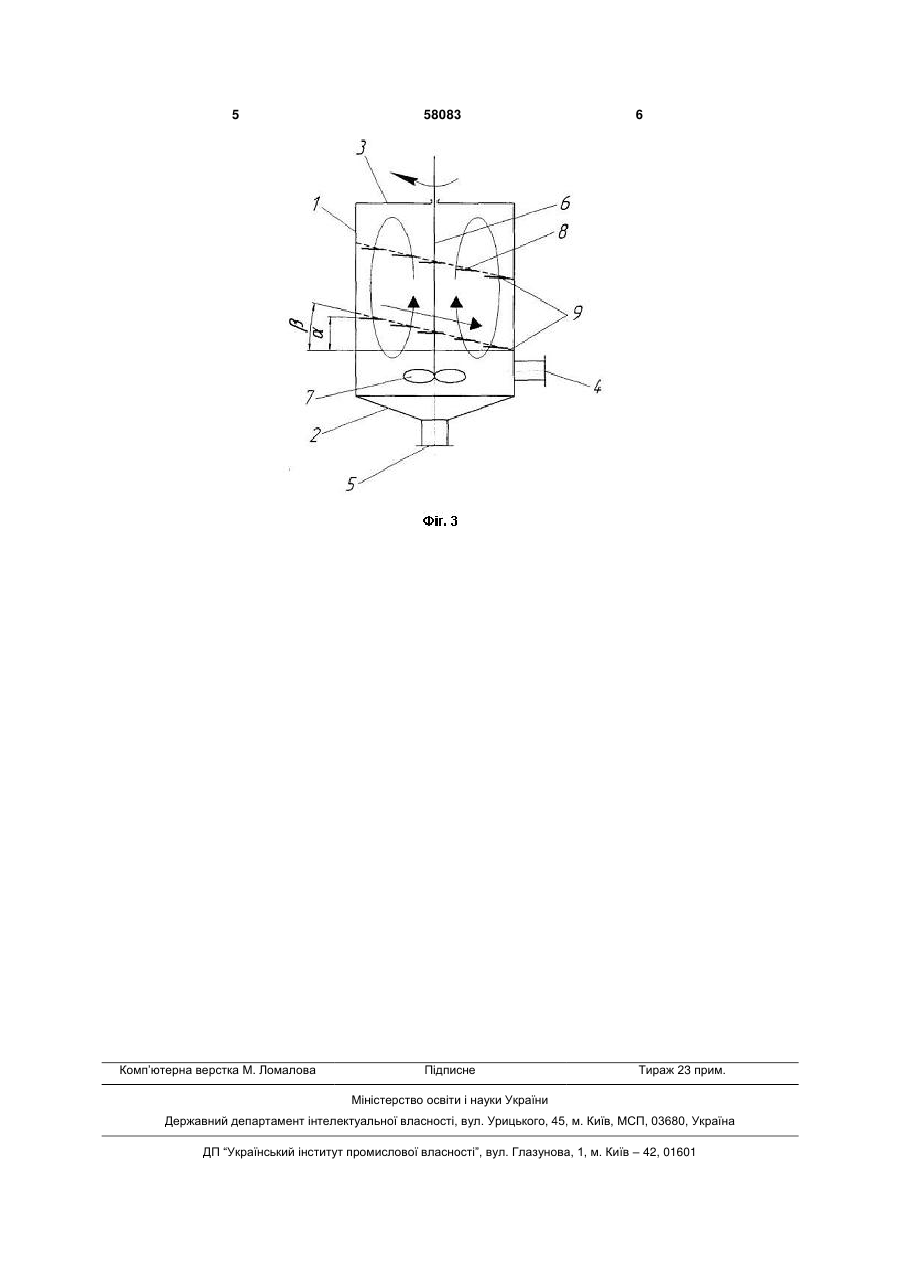

1. Апарат з механічним перемішувальним пристроєм, що містить циліндричний корпус з днищем, кришкою і патрубками, вертикальний вал з мішалкою, а також змонтовані на внутрішній поверхні корпусу гальмівні елементи, рівномірно ро 3 Виконання гальмівних елементів у вигляді прямокутних пластин, змонтованих у вигляді просторової спіралі, забезпечує не лише гальмування пристінного шару оброблюваної рідини, що поліпшує умови перемішування, але й забезпечує рух пристінного шару вздовж зазначеної просторової спіралі. Це істотно знижує ймовірність утворення застійних зон в апараті, що особливо важливо під час перемішування термомеханочутливих рідин. Розміщення кожної пластини під кутом до горизонталі, відмінним від кута гвинтової лінії зазначеної спіралі, поліпшує умови руху пристінного шару рідини в напрямку зазначеної спіралі: у разі руху пристінного шару рідини зверху вниз доцільно забезпечити кут нахилу пластин, менший від кута гвинтової лінії зазначеної спіралі, а в разі руху пристінного шару рідини знизу вгору - кут нахилу пластин, більший за кут гвинтової лінії зазначеної спіралі. Виконання гальмівних елементів за одне ціле зі стрічкою, закріпленою на внутрішній поверхні корпуса, істотно спрощує виготовлення, монтаж і демонтаж зазначених елементів. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - повздовжній розтин апарата; на Фіг.2 - розтин за А-А на Фіг.1; на Фіг.3 - повздовжній розтин апарата, приклад виконання. 58083 4 Апарат з механічним перемішувальним пристроєм містить циліндричний корпус 1 з днищем 2, кришкою 3 і патрубками 4 і 5, вертикальний вал 6 з мішалкою 7, а також змонтовані на внутрішній поверхні корпуса 1 гальмівні елементи, рівномірно розміщені в коловому напрямку і виконані у вигляді прямокутних пластин 8, змонтованих у вигляді просторової спіралі 9 (Фіг.1-3). Кожну пластину 8 може бути розміщено під кутом  до горизонталі, відмінним від кута  гвинтової лінії спіралі 9: > (див. Фіг.1) або 

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus with mechanical mixing device

Автори англійською

Mazepa Yulia Vasylivna, Mikulionok Ihor Olehovych

Назва патенту російською

Аппарат c механическим перемешивающим устройством

Автори російською

Мазепа Юлия Васильевна, Микуленок Игорь Олегович

МПК / Мітки

МПК: C12M 1/06, B01F 7/16

Мітки: перемішувальним, апарат, пристроєм, механічним
