Рукавний фільтр

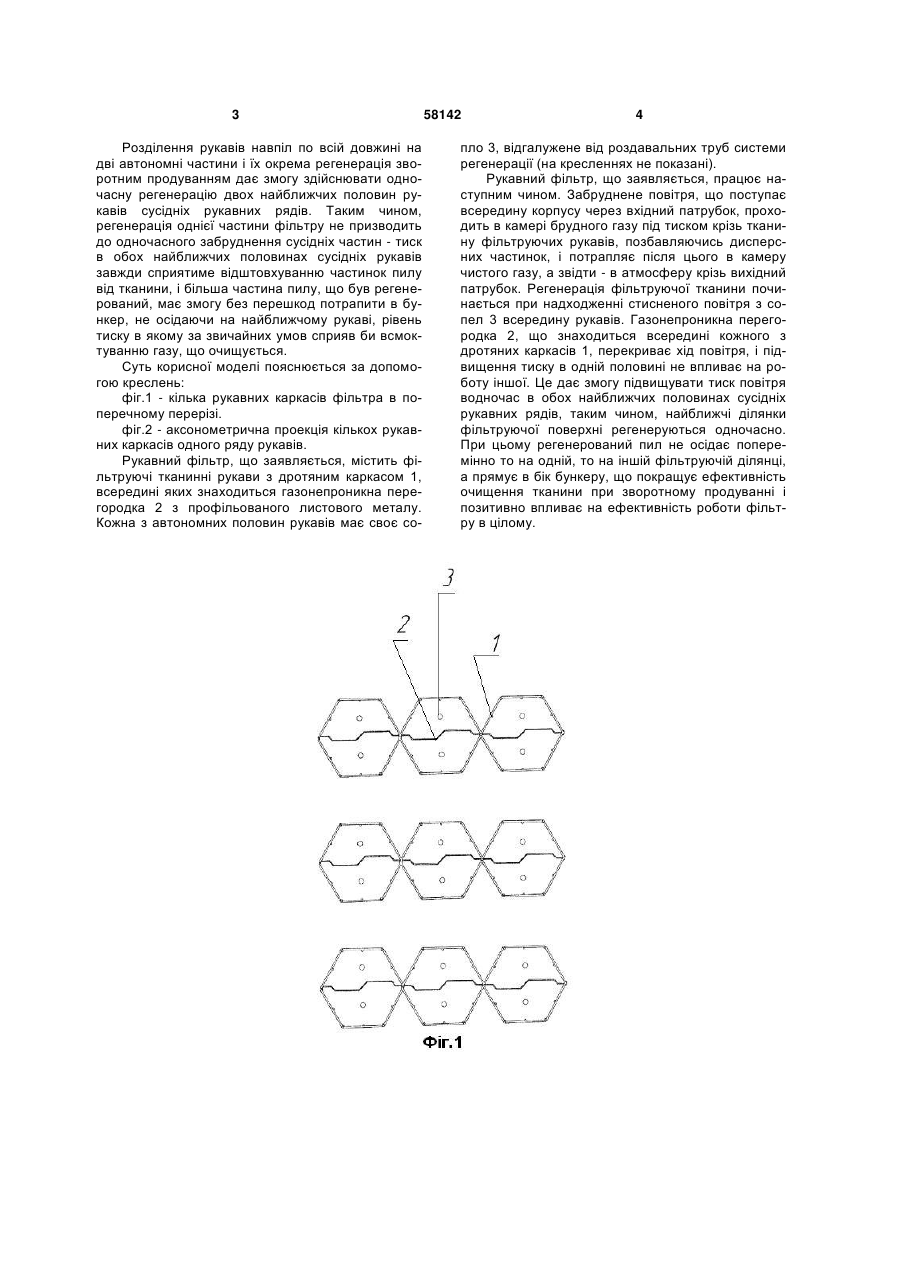

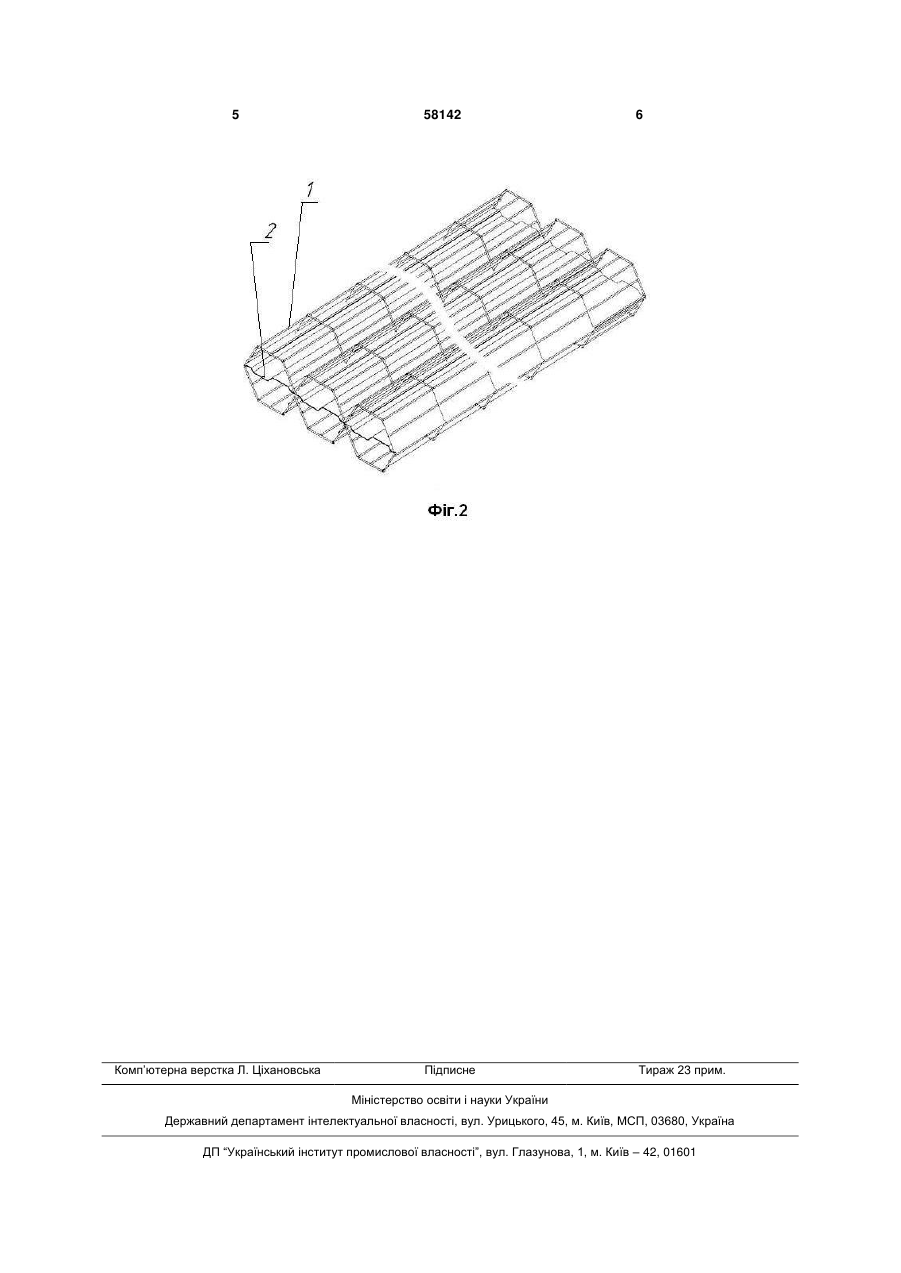

1. Рукавний фільтр, що містить щонайменше корпус з патрубками для підводу та відводу газу, бункер для збору пилу, фільтруючі тканинні рукави з дротяним каркасом, рукавну дошку для кріплення рукавів, перегородку, що розділяє фільтр на 3 Розділення рукавів навпіл по всій довжині на дві автономні частини і їх окрема регенерація зворотним продуванням дає змогу здійснювати одночасну регенерацію двох найближчих половин рукавів сусідніх рукавних рядів. Таким чином, регенерація однієї частини фільтру не призводить до одночасного забруднення сусідніх частин - тиск в обох найближчих половинах сусідніх рукавів завжди сприятиме відштовхуванню частинок пилу від тканини, і більша частина пилу, що був регенерований, має змогу без перешкод потрапити в бункер, не осідаючи на найближчому рукаві, рівень тиску в якому за звичайних умов сприяв би всмоктуванню газу, що очищується. Суть корисної моделі пояснюється за допомогою креслень: фіг.1 - кілька рукавних каркасів фільтра в поперечному перерізі. фіг.2 - аксонометрична проекція кількох рукавних каркасів одного ряду рукавів. Рукавний фільтр, що заявляється, містить фільтруючі тканинні рукави з дротяним каркасом 1, всередині яких знаходиться газонепроникна перегородка 2 з профільованого листового металу. Кожна з автономних половин рукавів має своє со 58142 4 пло 3, відгалужене від роздавальних труб системи регенерації (на кресленнях не показані). Рукавний фільтр, що заявляється, працює наступним чином. Забруднене повітря, що поступає всередину корпусу через вхідний патрубок, проходить в камері брудного газу під тиском крізь тканину фільтруючих рукавів, позбавляючись дисперсних частинок, і потрапляє після цього в камеру чистого газу, а звідти - в атмосферу крізь вихідний патрубок. Регенерація фільтруючої тканини починається при надходженні стисненого повітря з сопел 3 всередину рукавів. Газонепроникна перегородка 2, що знаходиться всередині кожного з дротяних каркасів 1, перекриває хід повітря, і підвищення тиску в одній половині не впливає на роботу іншої. Це дає змогу підвищувати тиск повітря водночас в обох найближчих половинах сусідніх рукавних рядів, таким чином, найближчі ділянки фільтруючої поверхні регенеруються одночасно. При цьому регенерований пил не осідає поперемінно то на одній, то на іншій фільтруючій ділянці, а прямує в бік бункеру, що покращує ефективність очищення тканини при зворотному продуванні і позитивно впливає на ефективність роботи фільтру в цілому. 5 Комп’ютерна верстка Л. Ціхановська 58142 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
