Електрофільтр

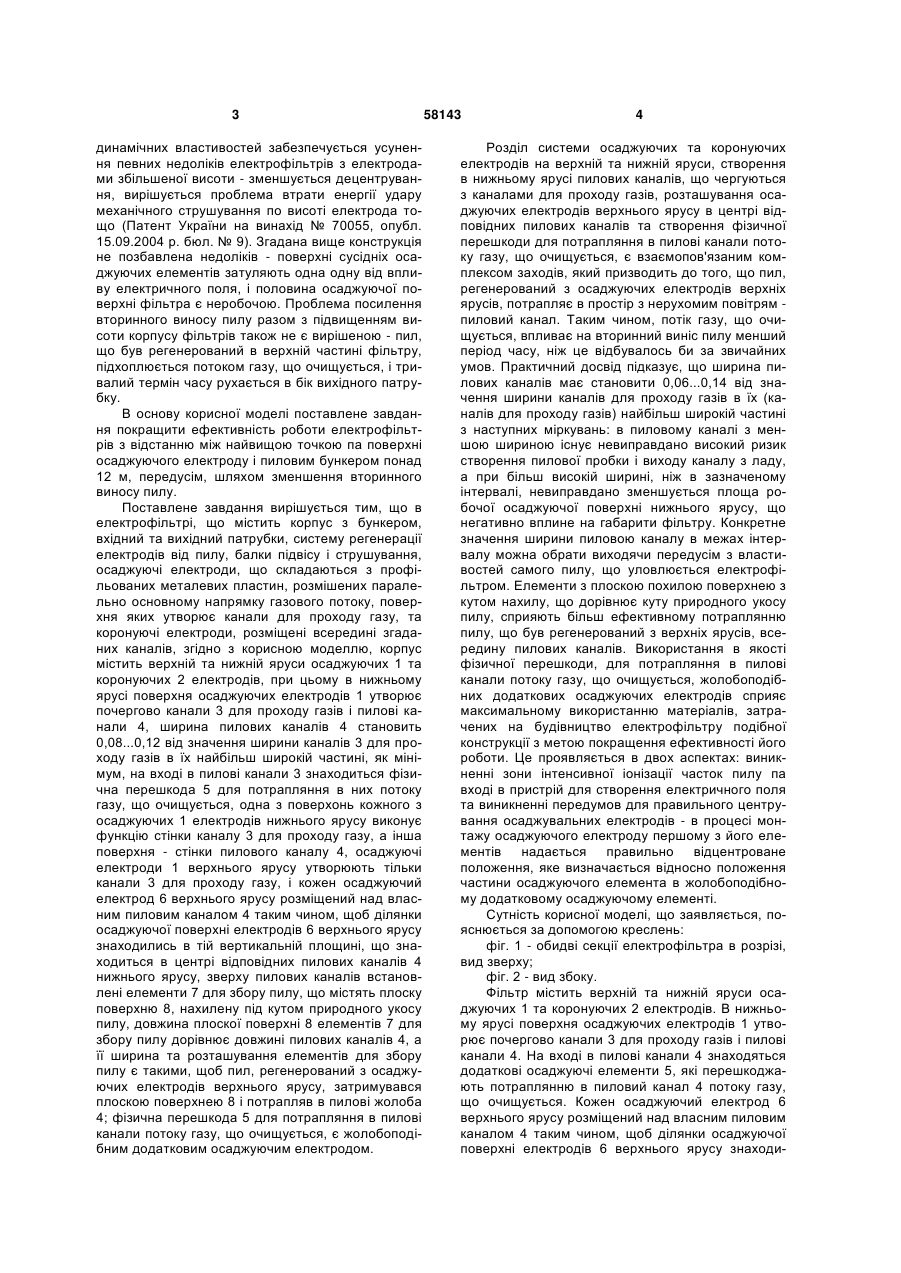

1. Електрофільтр, що містить корпус з бункером, вхідний та вихідний патрубки, систему регенерації електродів від пилу, балки підвісу і струшування, осаджуючі електроди, що складаються з профільованих металевих пластин, розміщених паралельно основному напрямку газового потоку, поверхня яких утворює канали для проходу газу, та коронуючі електроди, розміщені всередині згаданих каналів, який відрізняється тим, що корпус містить верхній та нижній яруси осаджуючих та коронуючих електродів, при цьому в нижньому ярусі поверхня осаджуючих електродів утворює почергово канали для проходу газів і пилові канали, ширина пилових каналів становить 0,06...0,14 від значення ширини каналів для проходу газів в їх найбільш широкій частині, як мінімум, на вході в пилові канали знаходиться фізична перешкода U 2 (19) 1 3 динамічних властивостей забезпечується усунення певних недоліків електрофільтрів з електродами збільшеної висоти - зменшується децентрування, вирішується проблема втрати енергії удару механічного струшування по висоті електрода тощо (Патент України на винахід № 70055, опубл. 15.09.2004 р. бюл. № 9). Згадана вище конструкція не позбавлена недоліків - поверхні сусідніх осаджуючих елементів затуляють одна одну від впливу електричного поля, і половина осаджуючої поверхні фільтра є неробочою. Проблема посилення вторинного виносу пилу разом з підвищенням висоти корпусу фільтрів також не є вирішеною - пил, що був регенерований в верхній частині фільтру, підхоплюється потоком газу, що очищується, і тривалий термін часу рухається в бік вихідного патрубку. В основу корисної моделі поставлене завдання покращити ефективність роботи електрофільтрів з відстанню між найвищою точкою па поверхні осаджуючого електроду і пиловим бункером понад 12 м, передусім, шляхом зменшення вторинного виносу пилу. Поставлене завдання вирішується тим, що в електрофільтрі, що містить корпус з бункером, вхідний та вихідний патрубки, систему регенерації електродів від пилу, балки підвісу і струшування, осаджуючі електроди, що складаються з профільованих металевих пластин, розмішених паралельно основному напрямку газового потоку, поверхня яких утворює канали для проходу газу, та коронуючі електроди, розміщені всередині згаданих каналів, згідно з корисною моделлю, корпус містить верхній та нижній яруси осаджуючих 1 та коронуючих 2 електродів, при цьому в нижньому ярусі поверхня осаджуючих електродів 1 утворює почергово канали 3 для проходу газів і пилові канали 4, ширина пилових каналів 4 становить 0,08...0,12 від значення ширини каналів 3 для проходу газів в їх найбільш широкій частині, як мінімум, на вході в пилові канали 3 знаходиться фізична перешкода 5 для потрапляння в них потоку газу, що очищується, одна з поверхонь кожного з осаджуючих 1 електродів нижнього ярусу виконує функцію стінки каналу 3 для проходу газу, а інша поверхня - стінки пилового каналу 4, осаджуючі електроди 1 верхнього ярусу утворюють тільки канали 3 для проходу газу, і кожен осаджуючий електрод 6 верхнього ярусу розміщений над власним пиловим каналом 4 таким чином, щоб ділянки осаджуючої поверхні електродів 6 верхнього ярусу знаходились в тій вертикальній площині, що знаходиться в центрі відповідних пилових каналів 4 нижнього ярусу, зверху пилових каналів встановлені елементи 7 для збору пилу, що містять плоску поверхню 8, нахилену під кутом природного укосу пилу, довжина плоскої поверхні 8 елементів 7 для збору пилу дорівнює довжині пилових каналів 4, а її ширина та розташування елементів для збору пилу є такими, щоб пил, регенерований з осаджуючих електродів верхнього ярусу, затримувався плоскою поверхнею 8 і потрапляв в пилові жолоба 4; фізична перешкода 5 для потрапляння в пилові канали потоку газу, що очищується, є жолобоподібним додатковим осаджуючим електродом. 58143 4 Розділ системи осаджуючих та коронуючих електродів на верхній та нижній яруси, створення в нижньому ярусі пилових каналів, що чергуються з каналами для проходу газів, розташування осаджуючих електродів верхнього ярусу в центрі відповідних пилових каналів та створення фізичної перешкоди для потрапляння в пилові канали потоку газу, що очищується, є взаємопов'язаним комплексом заходів, який призводить до того, що пил, регенерований з осаджуючих електродів верхніх ярусів, потрапляє в простір з нерухомим повітрям пиловий канал. Таким чином, потік газу, що очищується, впливає на вторинний виніс пилу менший період часу, ніж це відбувалось би за звичайних умов. Практичний досвід підказує, що ширина пилових каналів має становити 0,06...0,14 від значення ширини каналів для проходу газів в їх (каналів для проходу газів) найбільш широкій частині з наступних міркувань: в пиловому каналі з меншою шириною існує невиправдано високий ризик створення пилової пробки і виходу каналу з ладу, а при більш високій ширині, ніж в зазначеному інтервалі, невиправдано зменшується площа робочої осаджуючої поверхні нижнього ярусу, що негативно вплине на габарити фільтру. Конкретне значення ширини пиловою каналу в межах інтервалу можна обрати виходячи передусім з властивостей самого пилу, що уловлюється електрофільтром. Елементи з плоскою похилою поверхнею з кутом нахилу, що дорівнює куту природного укосу пилу, сприяють більш ефективному потраплянню пилу, що був регенерований з верхніх ярусів, всередину пилових каналів. Використання в якості фізичної перешкоди, для потрапляння в пилові канали потоку газу, що очищується, жолобоподібних додаткових осаджуючих електродів сприяє максимальному використанню матеріалів, затрачених на будівництво електрофільтру подібної конструкції з метою покращення ефективності його роботи. Це проявляється в двох аспектах: виникненні зони інтенсивної іонізації часток пилу па вході в пристрій для створення електричного поля та виникненні передумов для правильного центрування осаджувальних електродів - в процесі монтажу осаджуючого електроду першому з його елементів надається правильно відцентроване положення, яке визначається відносно положення частини осаджуючого елемента в жолобоподібному додатковому осаджуючому елементі. Сутність корисної моделі, що заявляється, пояснюється за допомогою креслень: фіг. 1 - обидві секції електрофільтра в розрізі, вид зверху; фіг. 2 - вид збоку. Фільтр містить верхній та нижній яруси осаджуючих 1 та коронуючих 2 електродів. В нижньому ярусі поверхня осаджуючих електродів 1 утворює почергово канали 3 для проходу газів і пилові канали 4. На вході в пилові канали 4 знаходяться додаткові осаджуючі елементи 5, які перешкоджають потраплянню в пиловий канал 4 потоку газу, що очищується. Кожен осаджуючий електрод 6 верхнього ярусу розміщений над власним пиловим каналом 4 таким чином, щоб ділянки осаджуючої поверхні електродів 6 верхнього ярусу знаходи 5 лись в тій вертикальній площині, що знаходиться в центрі відповідного пилового каналу 4 нижнього ярусу, зверху пилових каналів встановлені елементи 7 для збору пилу, що містять плоску поверхню 8, нахилену під кутом природного укосу пилу, довжина плоскої поверхні 8 елементів 7 для збору пилу дорівнює довжині пилових каналів 4, а її ширина та розташування елементів 7 для збору пилу є такими, щоб пил, регенерований з осаджуючих електродів верхнього ярусу, затримувався плоскою поверхнею 8 і потрапляв в пилові жолоба 4. Електрофільтр працює наступним чином. На коронуючі електроди 2 подається напруга з полярністю «мінус», на заземлений корпус електрофільтру і осаджуючі електроди - з полярністю «плюс». Між коронуючими і осаджуючими електродами виникає коронний розряд, внаслідок чого з коронуючих електродів 2 у бік осаджуючих електродів 1 прямує потік негативних іонів. Присутні в газовому потоці частки пилу іонізуються і під дією електричного поля рухаються у бік осаджуючих електродів, осідаючи на них. Періодично здійснюється регенерація електродів електрофільтру від пилу, при цьому пил з осаджуючих електродів 6 верхньою ярусу затримується поверхнею елемен 58143 6 тів 7 і по пиловим жолобам з нерухомим повітрям під дією гравітації та імпульсів струшування потрапляє до бункера. При варіанті виконання з використанням в якості фізичної перешкоди додаткового осаджуючого електроду, встановленого, як мінімум, на вході в канали 3 для проходу газів, створюється електричне поле з напруженістю в 2...3 рази вище, ніж електростатичне поле в каналах 3, що сприяє швидкій зарядці часток пилу на вході в основне поле електрофільтру. У свою чергу це означає, що осаджуюча поверхня фільтру поряд з входом в канали 3 є робочою і на ній відбувається інтенсивне осадження часток пилу, а на виході уловлюється пил, що повернувся в газовий потік під час регенерації основних осаджувальних електродів. Наявність жолобоподібного додаткового електроду дозволяє провести при монтажі фільтру центрування осаджуючих електродів з мінімальними погрішностями. Таким чином, при використанні сукупності суттєвих ознак, що лежать в основі корисної моделі, досягається зменшення вторинною виносу пилу в електрофільтрах з відстанню між найвищою точкою на поверхні осаджуючого електроду і пиловим бункером понад 12 м і покращується ефективність газоочищення. 7 Комп’ютерна верстка Л.Литвиненко 58143 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
