Швидкознімна плоска кришка для будь-якого типу електричних машин
Формула / Реферат
1 .Швидкознімна плоска кришка для будь-якого типу електричних машин, що містить отвори під болти кріплення до корпусу машини, яка відрізняється тим, що болти виконані у вигляді замикаючого незнімного пристрою, розташованого на корпусі електричної машини, на відстані, співпадаючій з отворами в кришці, стійок, на осі яких зафіксований затискач з косим на клин пазом з тарілчастими сідлами під вісь, що спирається на підпружинене кільце і закріплений на поверхні кришки пружинною фіксуючою скобою.
2. Швидкознімна плоска кришка за п.1, яка відрізняється тим, що затискач закріплений на поверхні кришки гумовою накидною петлею.
Текст

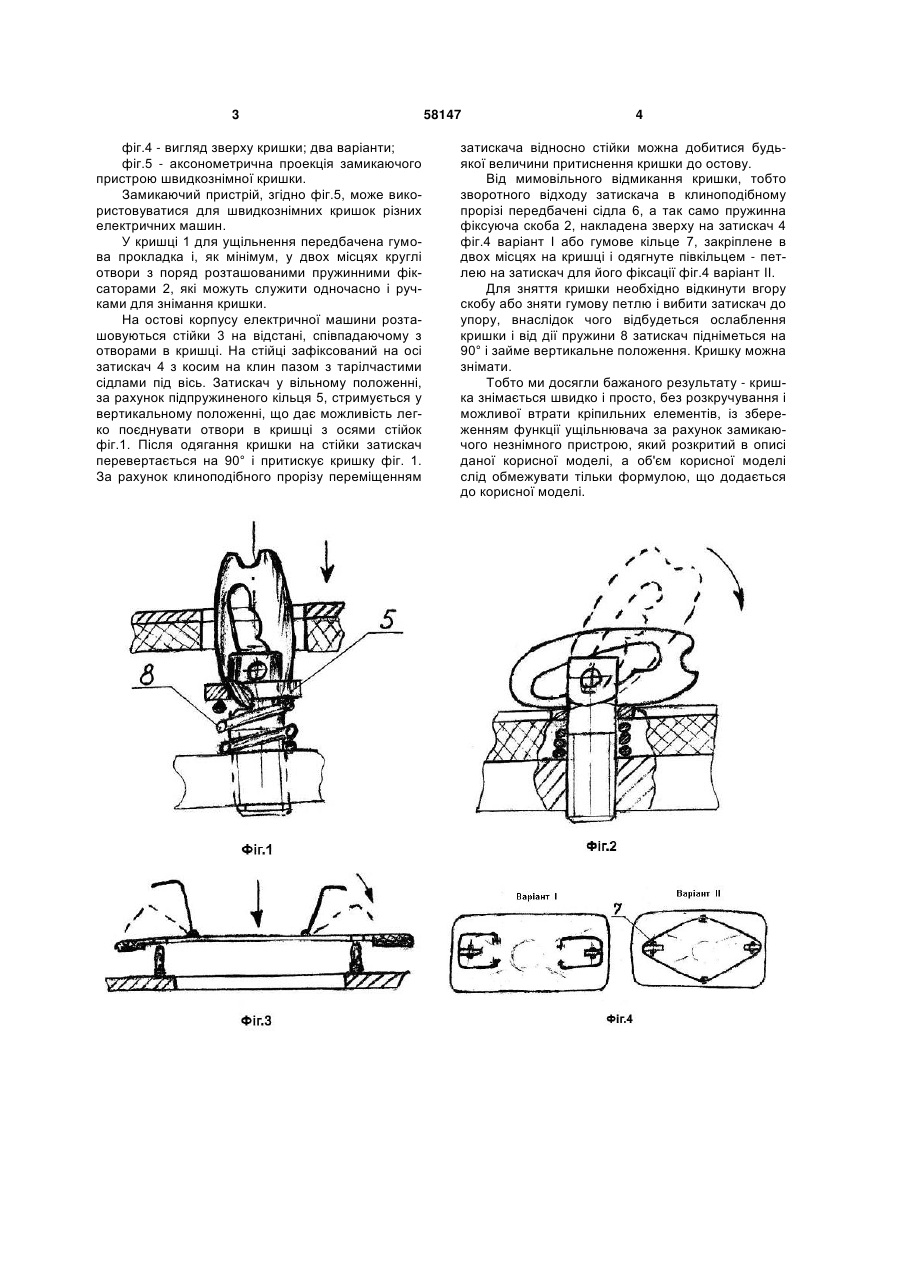

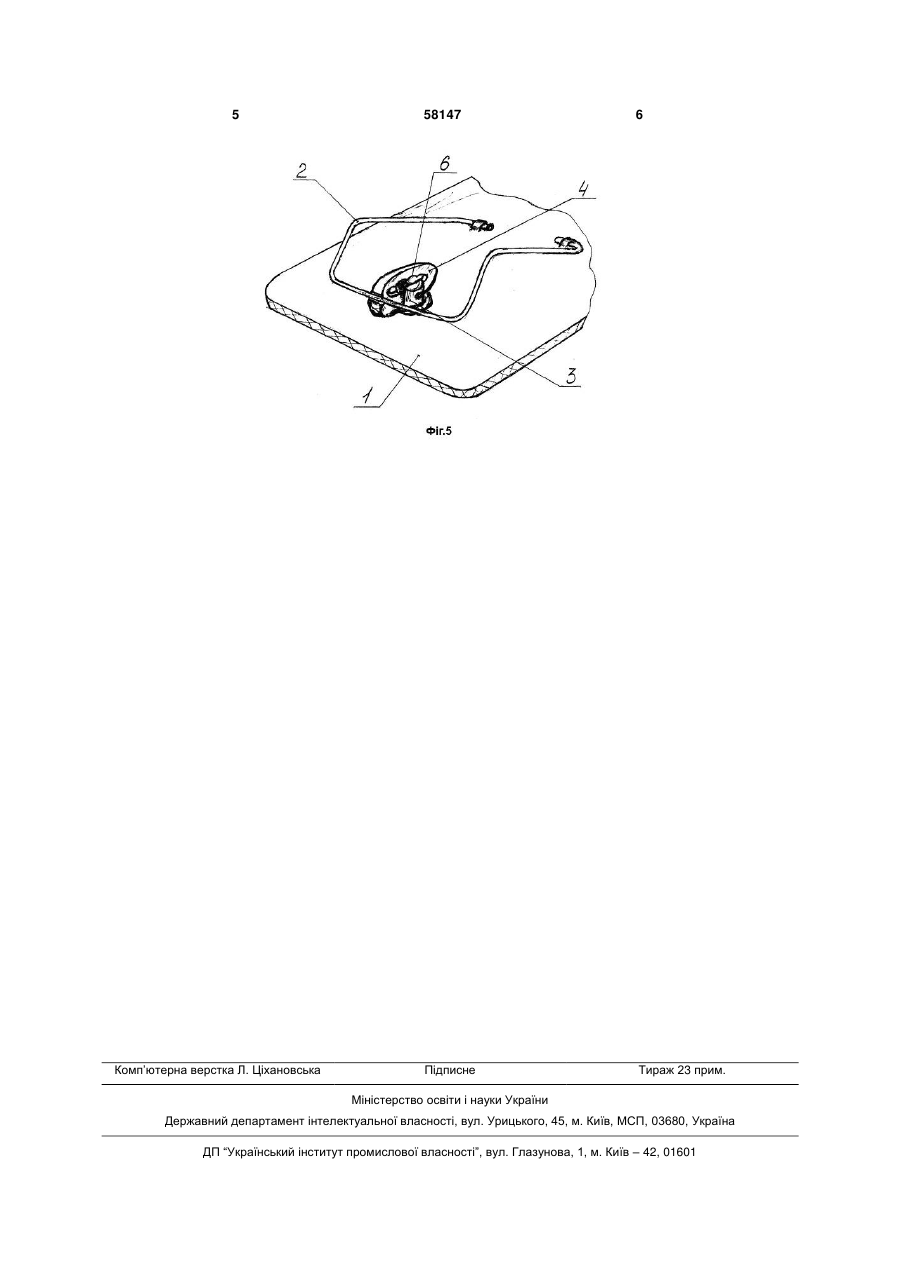

1. Швидкознімна плоска кришка для будьякого типу електричних машин, що містить отвори під болти кріплення до корпусу машини, яка відрізняється тим, що болти виконані у вигляді зами 3 фіг.4 - вигляд зверху кришки; два варіанти; фіг.5 - аксонометрична проекція замикаючого пристрою швидкознімної кришки. Замикаючий пристрій, згідно фіг.5, може використовуватися для швидкознімних кришок різних електричних машин. У кришці 1 для ущільнення передбачена гумова прокладка і, як мінімум, у двох місцях круглі отвори з поряд розташованими пружинними фіксаторами 2, які можуть служити одночасно і ручками для знімання кришки. На остові корпусу електричної машини розташовуються стійки 3 на відстані, співпадаючому з отворами в кришці. На стійці зафіксований на осі затискач 4 з косим на клин пазом з тарілчастими сідлами під вісь. Затискач у вільному положенні, за рахунок підпружиненого кільця 5, стримується у вертикальному положенні, що дає можливість легко поєднувати отвори в кришці з осями стійок фіг.1. Після одягання кришки на стійки затискач перевертається на 90° і притискує кришку фіг. 1. За рахунок клиноподібного прорізу переміщенням 58147 4 затискача відносно стійки можна добитися будьякої величини притиснення кришки до остову. Від мимовільного відмикання кришки, тобто зворотного відходу затискача в клиноподібному прорізі передбачені сідла 6, а так само пружинна фіксуюча скоба 2, накладена зверху на затискач 4 фіг.4 варіант І або гумове кільце 7, закріплене в двох місцях на кришці і одягнуте півкільцем - петлею на затискач для його фіксації фіг.4 варіант II. Для зняття кришки необхідно відкинути вгору скобу або зняти гумову петлю і вибити затискач до упору, внаслідок чого відбудеться ослаблення кришки і від дії пружини 8 затискач підніметься на 90° і займе вертикальне положення. Кришку можна знімати. Тобто ми досягли бажаного результату - кришка знімається швидко і просто, без розкручування і можливої втрати кріпильних елементів, із збереженням функції ущільнювача за рахунок замикаючого незнімного пристрою, який розкритий в описі даної корисної моделі, а об'єм корисної моделі слід обмежувати тільки формулою, що додається до корисної моделі. 5 Комп’ютерна верстка Л. Ціхановська 58147 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюQuick-release flat cover for any type of electrical machines
Автори англійськоюNeudachyn Borys Ivanovych
Назва патенту російськоюБыстросъемная плоская крышка для любого типа электрических машин
Автори російськоюНеудачин Борис Иванович
МПК / Мітки
МПК: B60J 7/00
Мітки: швидкознімна, будь-якого, електричних, машин, кришка, плоска, типу
