Номер патенту: 33065

Опубліковано: 10.06.2008

Автор: Чілікін Геннадій Михайлович

Завантажити PDF файл.

Формула / Реферат

Випробувальний стенд електричних машин, що містить дві випробувальні електричні машини, перетворювач електричної енергії, який з'єднує вказані машини електричними колами, який відрізняється тим, що він додатково має механічний редуктор, за допомогою якого з'єднані між собою вали випробувальних машин і який змінює частоти обертання роторів випробувальних машин.

Текст

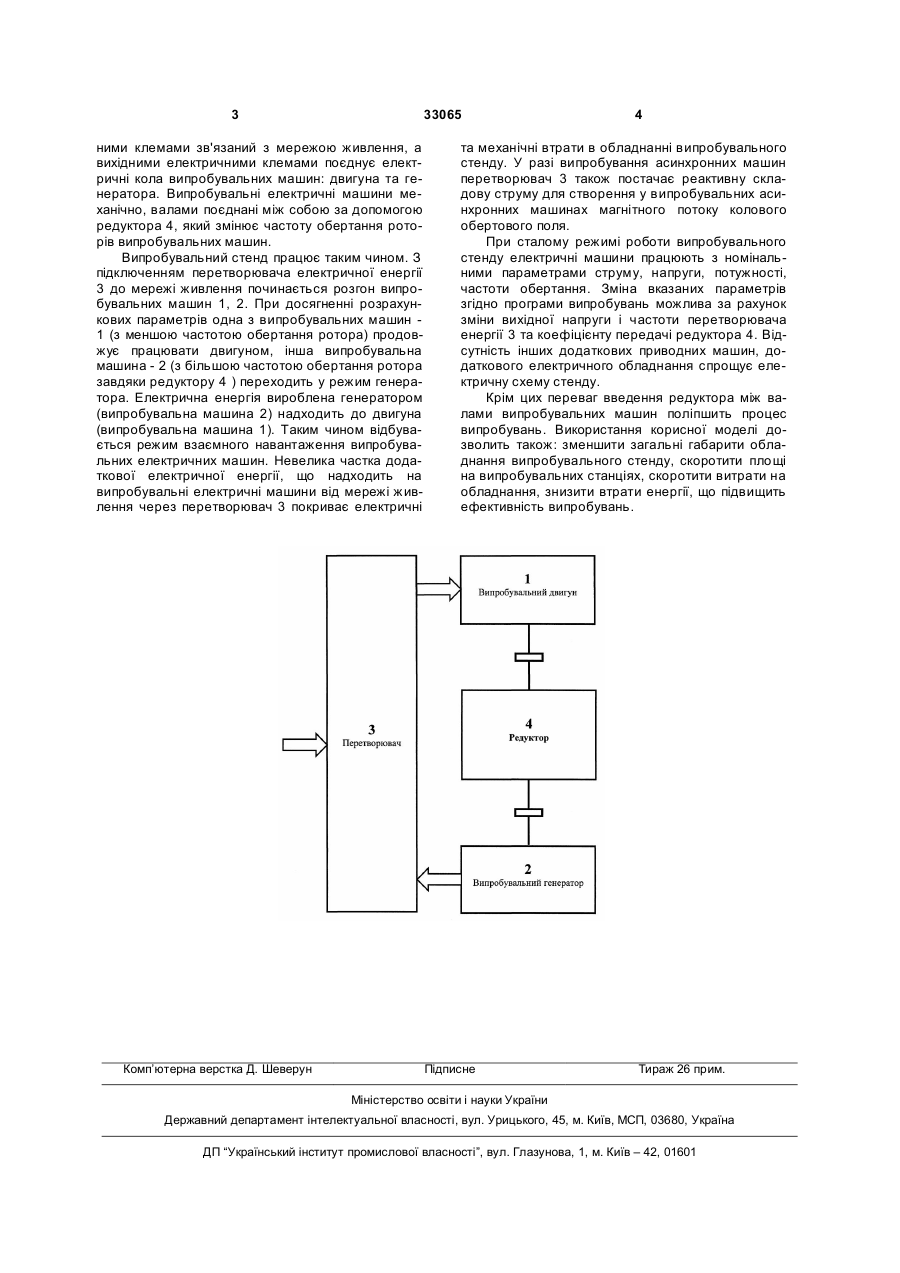

Випробувальний стенд електричних машин, що містить дві випробувальні електричні машини, перетворювач електричної енергії, який з'єднує вказані машини електричними колами, який відрізняється тим, що він додатково має механічний редуктор, за допомогою якого з'єднані між собою вали випробувальних машин і який змінює частоти обертання роторів випробувальних машин. (19) (21) u200801365 (22) 04.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ЧІЛІКІН ГЕННАДІЙ МИХАЙЛОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, UA 3 33065 ними клемами зв'язаний з мережою живлення, а вихідними електричними клемами поєднує електричні кола випробувальних машин: двигуна та генератора. Випробувальні електричні машини механічно, валами поєднані між собою за допомогою редуктора 4, який змінює частоту обертання роторів випробувальних машин. Випробувальний стенд працює таким чином. З підключенням перетворювача електричної енергії 3 до мережі живлення починається розгон випробувальних машин 1, 2. При досягненні розрахункових параметрів одна з випробувальних машин 1 (з меншою частотою обертання ротора) продовжує працювати двигуном, інша випробувальна машина - 2 (з більшою частотою обертання ротора завдяки редуктору 4 ) переходить у режим генератора. Електрична енергія вироблена генератором (випробувальна машина 2) надходить до двигуна (випробувальна машина 1). Таким чином відбувається режим взаємного навантаження випробувальних електричних машин. Невелика частка додаткової електричної енергії, що надходить на випробувальні електричні машини від мережі живлення через перетворювач 3 покриває електричні Комп’ютерна верстка Д. Шеверун 4 та механічні втрати в обладнанні випробувального стенду. У разі випробування асинхронних машин перетворювач 3 також постачає реактивну складову струму для створення у випробувальних асинхронних машинах магнітного потоку колового обертового поля. При сталому режимі роботи випробувального стенду електричні машини працюють з номінальними параметрами струму, напруги, потужності, частоти обертання. Зміна вказаних параметрів згідно програми випробувань можлива за рахунок зміни вихідної напруги і частоти перетворювача енергії 3 та коефіцієнту передачі редуктора 4. Відсутність інших додаткових приводних машин, додаткового електричного обладнання спрощує електричну схему стенду. Крім цих переваг введення редуктора між валами випробувальних машин поліпшить процес випробувань. Використання корисної моделі дозволить також: зменшити загальні габарити обладнання випробувального стенду, скоротити площі на випробувальних станціях, скоротити витрати на обладнання, знизити втрати енергії, що підвищить ефективність випробувань. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Testing board of electric machines

Автори англійською

Chilikin Hennadii Mykhailovych

Назва патенту російською

Испытательный стенд электрических машин

Автори російською

Чиликин Геннадий Михайлович

МПК / Мітки

МПК: H02K 51/00

Мітки: випробувальний, електричних, машин, стенд
