Кран стріловий спеціальний (ксс)
Номер патенту: 58146
Опубліковано: 11.04.2011
Автори: Івженко Анатолій Володимирович, Огороднік Богдан Миколайович, Юрчук Володимир Петрович, Мазуренко Петро Григорович
Формула / Реферат
1. Кран стріловий спеціальний (КСС), який містить стрілу, що є зварювальною конструкцією П-подібної форми, з розміщеними в ній гідравлічним механізмом піднімання стріли та гідрополіспастовим механізмом піднімання вантажу, що являє собою чотирикратний поліспаст зворотної дії з приводом від двох гідроциліндрів, який відрізняється тим, що чотирикратний поліспаст має рухому частину, яка складається з візка на чотирьох роликах, які котяться в напрямних полозах, та нерухому частину, яка складається з чотирьох робочих та одного урівнювального блоків.
2. Кран стріловий спеціальний (КСС) за п. 1, який відрізняється тим, що чотири робочі та один урівнювальний блоки гідрополіспастового механізму піднімання вантажу закріплені на одній осі стріли.
Текст

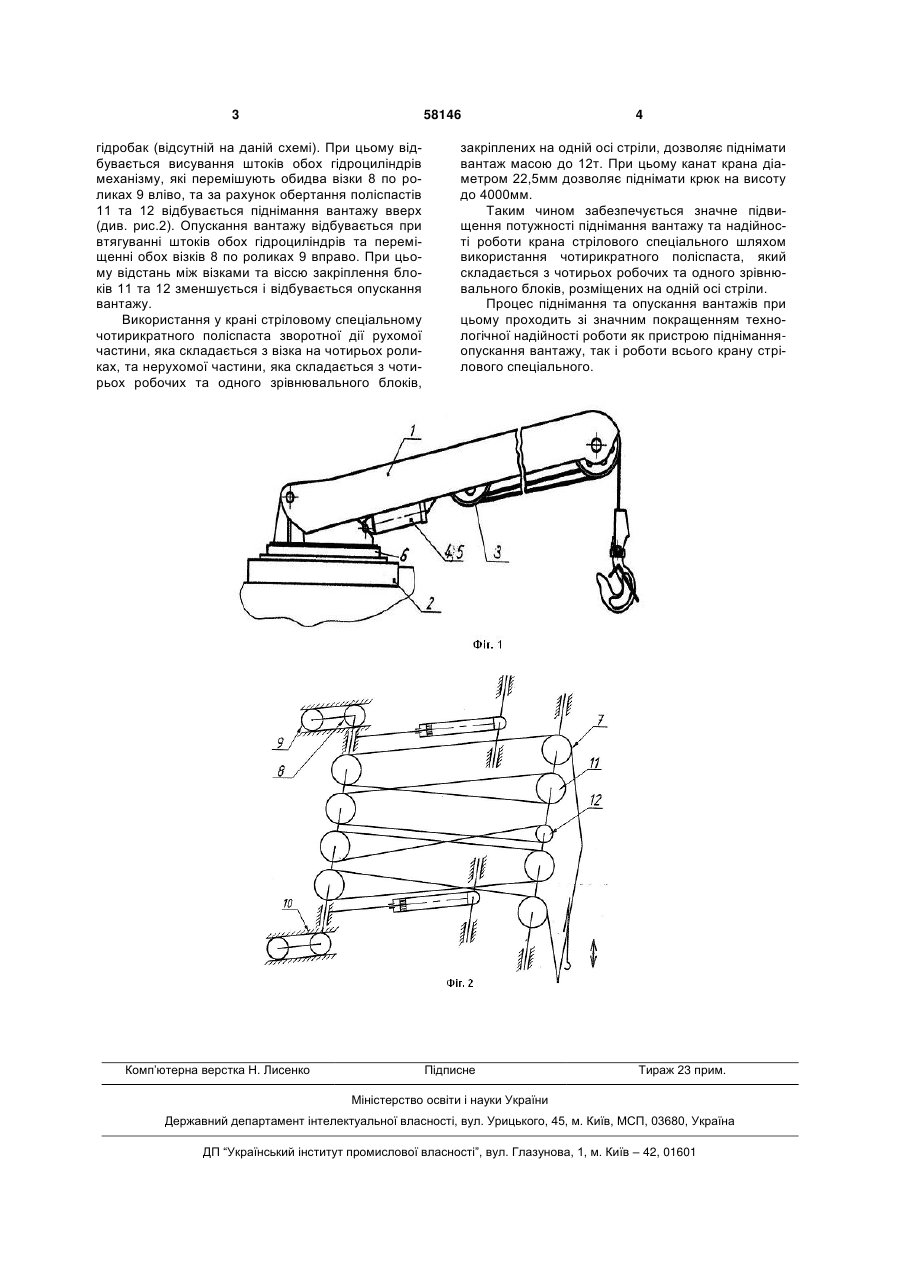

1. Кран стріловий спеціальний (КСС), який містить стрілу, що є зварювальною конструкцією П-подібної форми, з розміщеними в ній гідравліч 3 58146 гідробак (відсутній на даній схемі). При цьому відбувається висування штоків обох гідроциліндрів механізму, які перемішують обидва візки 8 по роликах 9 вліво, та за рахунок обертання поліспастів 11 та 12 відбувається піднімання вантажу вверх (див. рис.2). Опускання вантажу відбувається при втягуванні штоків обох гідроциліндрів та переміщенні обох візків 8 по роликах 9 вправо. При цьому відстань між візками та віссю закріплення блоків 11 та 12 зменшується і відбувається опускання вантажу. Використання у крані стріловому спеціальному чотирикратного поліспаста зворотної дії рухомої частини, яка складається з візка на чотирьох роликах, та нерухомої частини, яка складається з чотирьох робочих та одного зрівнювального блоків, Комп’ютерна верстка Н. Лиcенко 4 закріплених на одній осі стріли, дозволяє піднімати вантаж масою до 12т. При цьому канат крана діаметром 22,5мм дозволяє піднімати крюк на висоту до 4000мм. Таким чином забезпечується значне підвищення потужності піднімання вантажу та надійності роботи крана стрілового спеціального шляхом використання чотирикратного поліспаста, який складається з чотирьох робочих та одного зрівнювального блоків, розміщених на одній осі стріли. Процес піднімання та опускання вантажів при цьому проходить зі значним покращенням технологічної надійності роботи як пристрою підніманняопускання вантажу, так і роботи всього крану стрілового спеціального. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpecial jib crane
Автори англійськоюMazurenko Petro Hryhorovych, Ohorodnik Bohdan Mykolaiovych, Yurchuk Volodymyr Petrovych, Ivzhenko Anatolii Volodymyrovych
Назва патенту російськоюКран стреловой специальный (ксс)
Автори російськоюМазуренко Петр Григорьевич, Огородник Богдан Николаевич, Юрчук Владимир Петрович, Ивженко Анатолий Владимирович
МПК / Мітки
МПК: B66C 23/00
Мітки: кран, спеціальний, стріловий, ксс
