Вібросито
Номер патенту: 58221
Опубліковано: 11.04.2011
Автори: Ринжук Михайло Васильович, Мельничук В'ячеслав Єпіфанович, Німчук Віталій Васильович, Режко Богдан Георгійович, Сатиго Андрій Володимирович
Формула / Реферат
1. Вібросито для просіювання дрібнодисперсного термоелектричного матеріалу, що містить вібратор, камеру з подавальним бункером, просіюючі елементи у вигляді круглої сітки, розташованої так, що її поверхня утворює опуклий конус, та вихідні колектори фракцій, яке відрізняється тим, що воно містить щонайменше два просіюючі елементи, закріплені співвісно відносно натяжного пристрою.
2. Вібросито за п. 1, яке відрізняється тим, що осі вихідних колекторів на зовнішній бічній поверхні камери розміщені в паралельних площинах, перпендикулярних до центральної осі пристрою, при цьому їх кількість визначається кількістю фракцій.
Текст

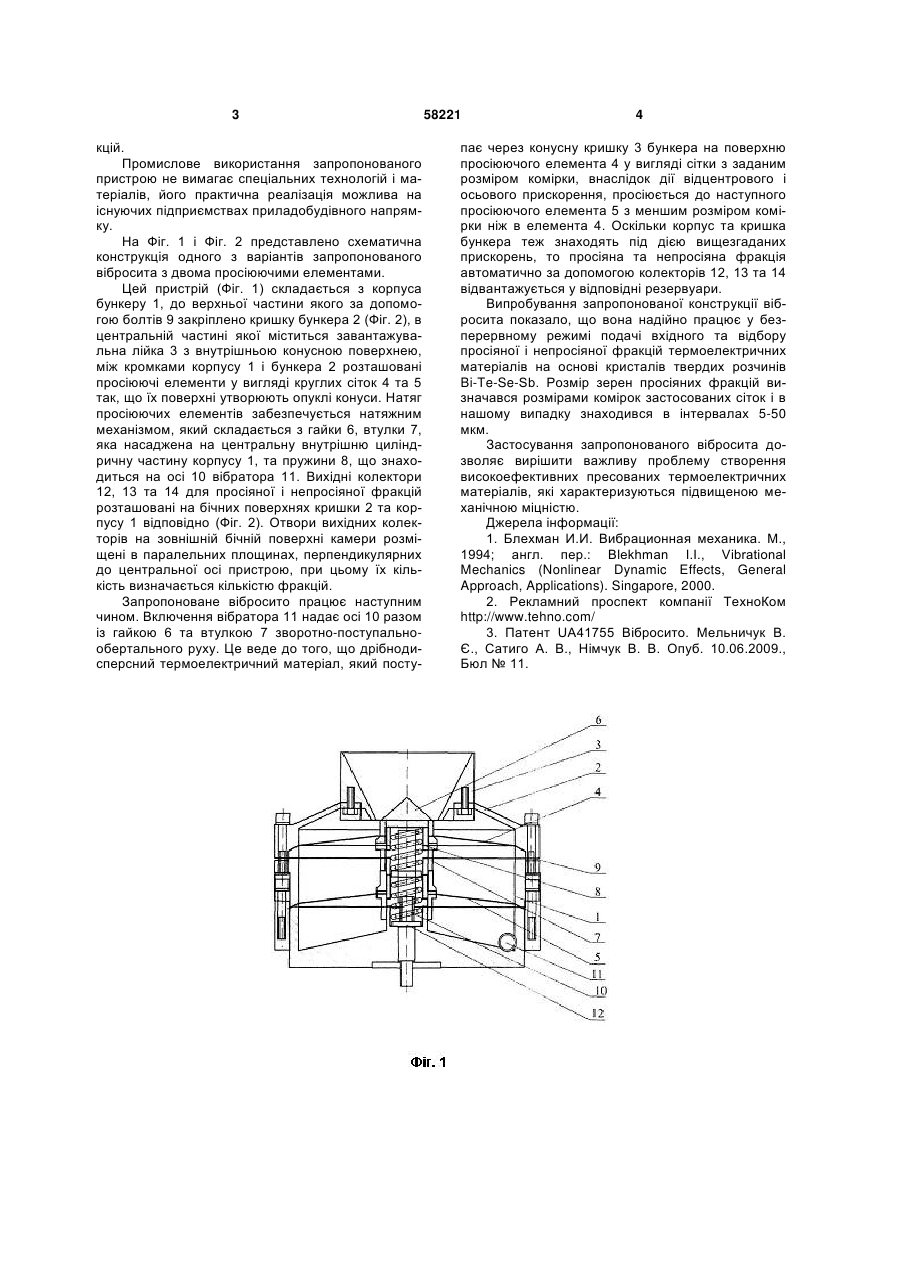

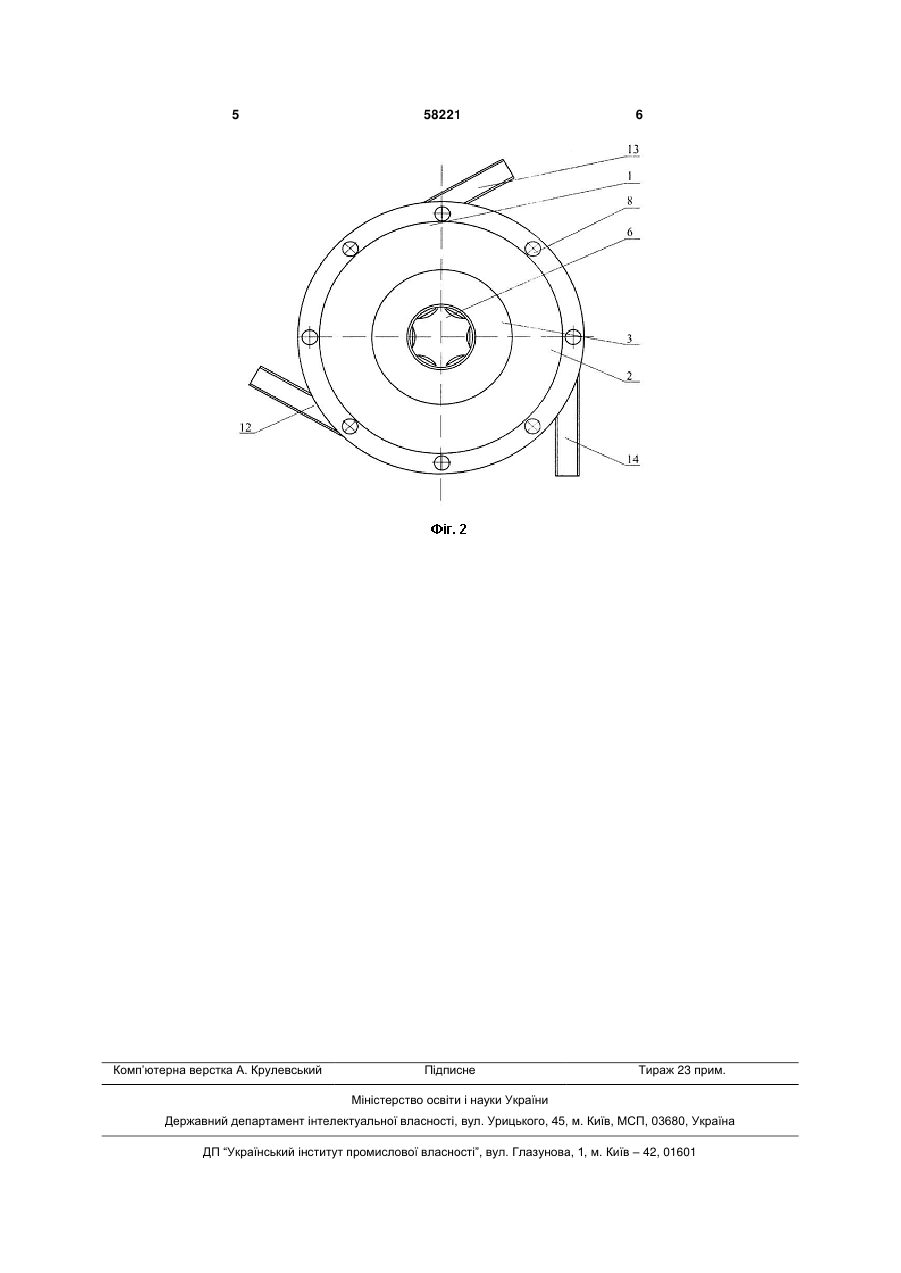

1. Вібросито для просіювання дрібнодисперсного термоелектричного матеріалу, що містить 3 кцій. Промислове використання запропонованого пристрою не вимагає спеціальних технологій і матеріалів, його практична реалізація можлива на існуючих підприємствах приладобудівного напрямку. На Фіг. 1 і Фіг. 2 представлено схематична конструкція одного з варіантів запропонованого вібросита з двома просіюючими елементами. Цей пристрій (Фіг. 1) складається з корпуса бункеру 1, до верхньої частини якого за допомогою болтів 9 закріплено кришку бункера 2 (Фіг. 2), в центральній частині якої міститься завантажувальна лійка 3 з внутрішньою конусною поверхнею, між кромками корпусу 1 і бункера 2 розташовані просіюючі елементи у вигляді круглих сіток 4 та 5 так, що їх поверхні утворюють опуклі конуси. Натяг просіюючих елементів забезпечується натяжним механізмом, який складається з гайки 6, втулки 7, яка насаджена на центральну внутрішню циліндричну частину корпусу 1, та пружини 8, що знаходиться на осі 10 вібратора 11. Вихідні колектори 12, 13 та 14 для просіяної і непросіяної фракцій розташовані на бічних поверхнях кришки 2 та корпусу 1 відповідно (Фіг. 2). Отвори вихідних колекторів на зовнішній бічній поверхні камери розміщені в паралельних площинах, перпендикулярних до центральної осі пристрою, при цьому їх кількість визначається кількістю фракцій. Запропоноване вібросито працює наступним чином. Включення вібратора 11 надає осі 10 разом із гайкою 6 та втулкою 7 зворотно-поступальнообертального руху. Це веде до того, що дрібнодисперсний термоелектричний матеріал, який посту 58221 4 пає через конусну кришку 3 бункера на поверхню просіюючого елемента 4 у вигляді сітки з заданим розміром комірки, внаслідок дії відцентрового і осьового прискорення, просіюється до наступного просіюючого елемента 5 з меншим розміром комірки ніж в елемента 4. Оскільки корпус та кришка бункера теж знаходять під дією вищезгаданих прискорень, то просіяна та непросіяна фракція автоматично за допомогою колекторів 12, 13 та 14 відвантажується у відповідні резервуари. Випробування запропонованої конструкції вібросита показало, що вона надійно працює у безперервному режимі подачі вхідного та відбору просіяної і непросіяної фракцій термоелектричних матеріалів на основі кристалів твердих розчинів Bi-Te-Se-Sb. Розмір зерен просіяних фракцій визначався розмірами комірок застосованих сіток і в нашому випадку знаходився в інтервалах 5-50 мкм. Застосування запропонованого вібросита дозволяє вирішити важливу проблему створення високоефективних пресованих термоелектричних матеріалів, які характеризуються підвищеною механічною міцністю. Джерела інформації: 1. Блехман И.И. Вибрационная механика. М., 1994; англ. пер.: Blekhman І.І., Vibrational Mechanics (Nonlinear Dynamic Effects, General Approach, Applications). Singapore, 2000. 2. Рекламний проспект компанії ТехноКом http://www.tehno.com/ 3. Патент UA41755 Вібросито. Мельничук В. Є., Сатиго А. В., Німчук В. В. Опуб. 10.06.2009., Бюл № 11. 5 Комп’ютерна верстка А. Крулевський 58221 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibrating screen
Автори англійськоюMelnychuk Viacheslav Yepifanovych, Satyho Andrii Volodymyrovych, Nimchuk Vitalii Vasyliovych, Rynzhuk Mykhailo Vasyliovych, Rezhko Bohdan Heorhiiovych
Назва патенту російськоюВибросито
Автори російськоюМельничук Вячеслав Епифанович, Сатиго Андрей Владимирович, Нимчук Виталий Васильевич, Рынжук Михаил Васильевич, Режко Богдан Георгиевич
