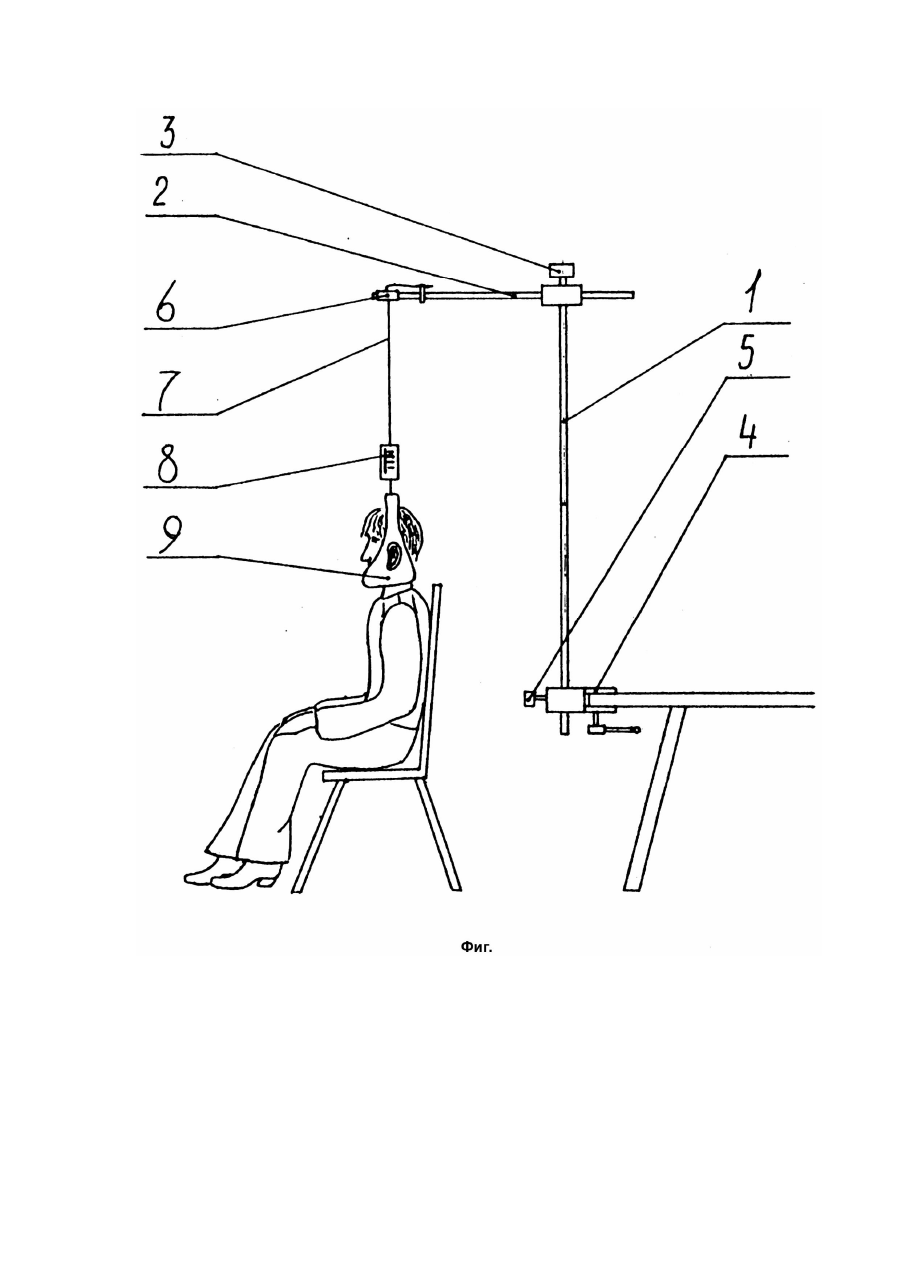

Пристрій для витягання шийного відділу хребта

Изобретение относится к медицине, в частности, к ортопедии и неврологии и предназначено для иммобилизации и вытяжения шейного отдела позвоночника при лечении остеохондроза. Известно устройство для вытяжения позвоночника, содержащее основание в виде стула, на котором закреплен тазовый пояс, подмышечные упоры и петля Глиссона, которая через кронштейн соединена с устройством для создания натяжения, выполненным в виде винтовых домкратов, представляющих собой полые цилиндры с подпружиненными штоками, которые посредством крепежных элементов фиксируются на стуле (1). Недостатком устройства является невозможность регулирования угла приложения тракции (усилия вытяжения), что очень важно при лечении больных, так как при остеохондрозе позвоночника могут взаимно смещаться тела позвонков и при неправильном угле приложения усилия вытяжения вместо лечения может произойти нарушение кровообращения в этой области, обморочное состояние больного и другие неприятные ситуации. Указанный недостаток обусловлен тем, что устройство имеет жесткие связи основания стула и выжимных цилиндров, которые додают направление угла приложения тракции. В основу изобретения положена задача создать такое устройство для вытяжения позвоночника, в котором путем изменения вида средств для создания натяжения, в частности создания между его элементами подвижной связи, достигается возможность одновременно с созданием необходимого натяжения регулировать угол его приложения, что в значительной степени повышает эффективность лечения при остеохондрозе со смещением тел позвонков. Для решения задачи предложено устройство для вытяжения позвоночника, включающее средство для создания натяжения, соединенное с петлей Глиссона и снабженное креплением для фиксации на неподвижной поверхности, в котором, согласно изобретению, средство для создания натяжения выполнено в виде двух взаимно перпендикулярных штанг, скрепленных между собой с возможностью взаимного перемещения, на одной из которых расположено вышеупомянутое крепление, а на другой закреплен с возможностью изменения длины шнур, соединенный через динамометр с петлей Глиссона. Усилие натяжения регулируется длиной шнура в пределах 0,5 - 3,0кг, а обеспечение изменения угла приложения этого усилия осуществляется перемещением штанг относительно друг друга. На чертеже (фиг.) представлен общий вид устройства. Устройство для вытяжения позвоночника состоит из двух взаимно перпендикулярных штанг 1, 2, которые скреплены между собой с возможностью взаимного перемещения фиксатором 3. Одна из штанг посредством любого известного крепления (например, струбцины) 4 с фиксатором 5 крепится к неподвижной поверхности, другая имеет фиксатор 8, удерживающий на нужной длине вытяжной шнур 7, который через динамометр 8 соединен с петлей Глиссона 9. Устройство работает следующим образом. Струбцина 4 крепится к любому горизонтальному предмету, например к торцевой поверхности стола. К струбцине 4 с помощью фиксатора 5 крепится вертикальная штанга 1, а к ней в свою очередь посредством фиксатора 3 устанавливается горизонтальная штанга 2. На конце горизонтальной штанги 2 расположен фиксатор 6 шнура 7, с помощью которого обеспечивается регулировка усилия натяжения шнура 7 и соответственно усилия вытяжения. На голову пациента одевается петля Глиссона 9, соединенная с динамометром 8, регистрирующим величину усилия вытяжения. Динамометр 8 через шнур 7 и фиксатор 6 соединен с горизонтальной штангой 3. Отжав фиксатор 6 и меняя при этом длину шнура 7, мы можем регулировать величину усилия вытяжения (тракции). Ослабив фиксатор 4, можно менять положение горизонтальной штанги 2 и соответственно корректировать угол приложения усилия вытяжения (тракции). Устройство согласно изобретению легко собрать или разобрать и уложить в специальный чехол. Его можно использовать о любых условиях, в том числе, в домашних. Вес устройства не превышает 3,5кг, и благодаря своей простоте его стоимость вполне доступна для пациентов.
