Бокова опора телескопічної стріли крана

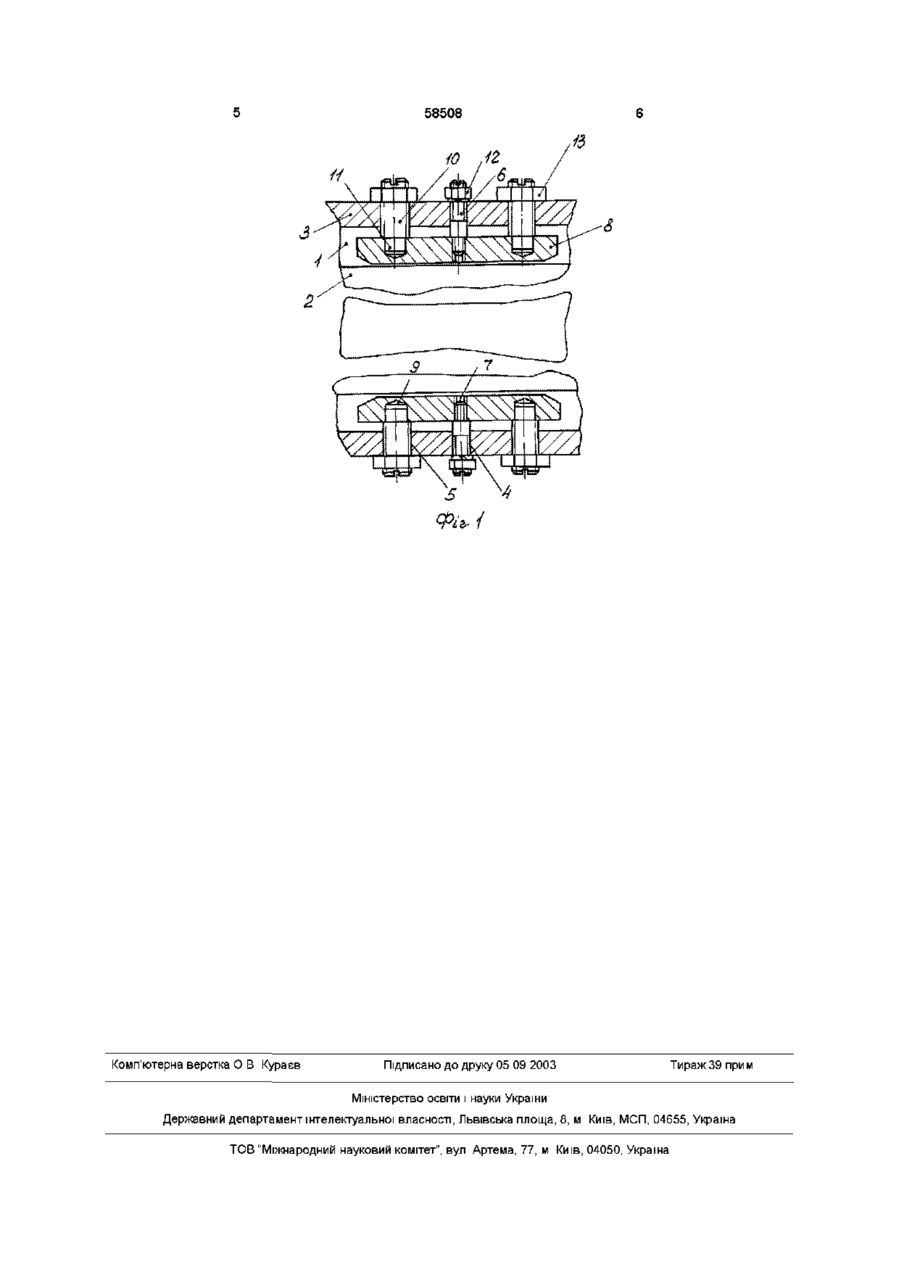

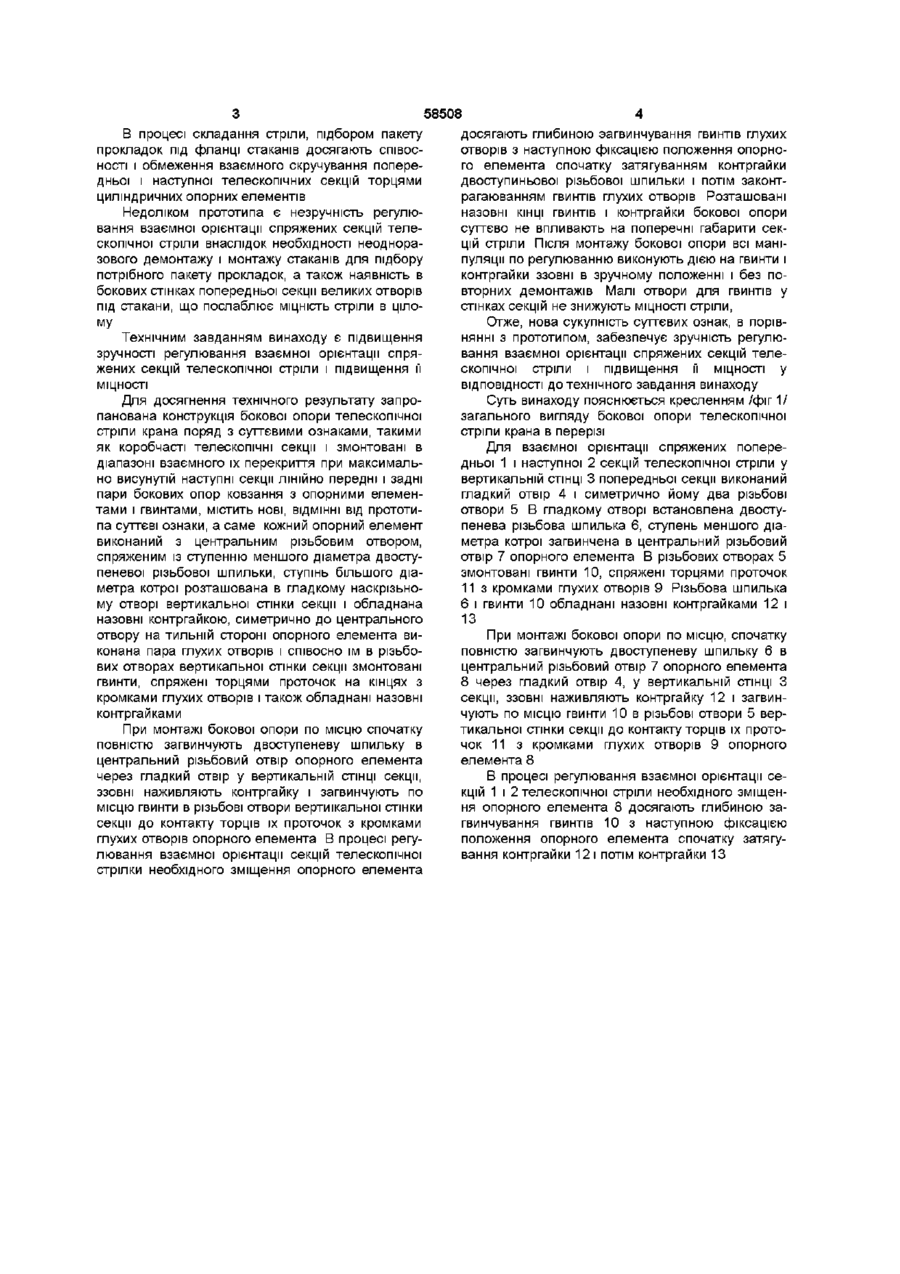

Бокова опора телескопічної стріли крана, що містить попередню і наступну коробчасті телескопічні секції і змонтовані в діапазоні взаємного їх перекриття при максимально висунутій наступній секції ЛІНІЙНО передні і задні пари опорних елементів з гвинтами, яка відрізняється тим, що кожний опорний елемент виконаний з центральним різьбовим отвором, спряженим із ступенем меншого діаметра двоступінчастої різьбової шпильки, ступінь більшого діаметра котрої розташований в гладкому наскрізному отворі вертикальної стінки попередньої секції і обладнаний зовні контргайкою, на тильній стороні опорного елемента симетрично до центрального різьбового отвору виконана пара гладких глухих отворів і СПІВВІСНО їм в різьбових отворах вертикальної стінки попередньої секції змонтовані гвинти, спряжені торцями проточок на кінцях з кромками гладких глухих отворів і також обладнані зовні контргайками О Винахід відноситься до телескопічних стріл кранів і призначений для вивіреної взаємної орієнтації в поздовжній осі телескопічно спряжених коробчастих секцій стріли і усунення їх скручування від вертикальної площини в поздовжній осі Відомий, ЯК аналог, опорний пристрій секцій телескопічної стріли крана з боковою опорою ковзання, виконаною у вигляді металевої накладки, нерухомо прикріпленої гвинтами чи зварюванням до внутрішньої поверхні вертикальної стінки попередньої коробчастої секції і спряженої ковзанням із зовнішньою поверхнею вертикальної стінки наступної телескопічної секції /див опис винаходу 6СРСР до а с №1158484, фіг 2, кл В 66, 23/66, 1982р/ В процесі телескопування секцій стріли їх співосність і запобігання скручуванню досягається взаємною орієнтацією секцій згаданими накладками Недоліком такої бокової опори є неможливість регулювання взаємної орієнтації телескопічних секцій, а технологія виготовлення зварних коробчастих конструкцій секцій телескопічної стріли не може забезпечити потрібної точності їх орієнтації без регулювання в процесі складання стріли Відомий другий аналог, що усуває недолік першого за рахунок можливості регулювання взаємної орієнтації телескопічно спряжених секцій стріли боковою опорою ковзання, встановленою в кронштейні на вертикальній СТІНЦІ попередньої секції і обладнаною ексцентриковим пальцем /див ОВдоас №1046197, кл В 66 С 23/70, 1982р / Недоліком другого аналога є великі габарити вузла бокової опори в поперечному напрямку, що виключає и застосування в наступних телескопічних ступенях і така бокова опора може застосовуватися лиш для одноступеневих телескопічних стріл Відома також, вибрана як прототип по більшості співпадаючих суттєвих ознак, висувна стріла, що містить телескопічні секції і встановлені в діапазоні взаємного перекриття секцій при максимально висунутій наступній секції ЛІНІЙНО передні і задні пари бокових опор ковзання, виконаних у вигляді циліндричних опорних елементів, телескопічно змонтованих в стаканах, прикріплених через фланці гвинтами до ЗОВНІШНІХ поверхонь вертикальних стінок попередньої секції при наявності між фланцями і стінками регулювальних прокладок, а самі стакани змонтовані в гладких наскрізних отворах стінок, /див Оо до а с №937319, кл В 66 С 23/68, 1980р/ 00 о ю 00 ю 58508 В процесі складання стріли, підбором пакету прокладок під фланці стаканів досягають співосності і обмеження взаємного скручування попередньої і наступної телескопічних секцій торцями циліндричних опорних елементів Недоліком прототипа є незручність регулювання взаємної орієнтації спряжених секцій телескопічної стріли внаслідок необхідності неодноразового демонтажу і монтажу стаканів для підбору потрібного пакету прокладок, а також наявність в бокових стінках попередньої секції великих отворів під стакани, що послаблює МІЦНІСТЬ стріли в цілому Технічним завданням винаходу є підвищення зручності регулювання взаємної орієнтації спряжених секцій телескопічної стріли і підвищення її МІЦНОСТІ Для досягнення технічного результату запропанована конструкція бокової опори телескопічної стріли крана поряд з суттєвими ознаками, такими як коробчасті телескопічні секції і змонтовані в діапазоні взаємного їх перекриття при максимально висунутій наступні секції ЛІНІЙНО передні і задні пари бокових опор ковзання з опорними елементами і гвинтами, містить нові, ВІДМІННІ ВІД прототипа суттєві ознаки, а саме кожний опорний елемент виконаний з центральним різьбовим отвором, спряженим із ступенню меншого діаметра двоступеневої різьбової шпильки, ступінь більшого діаметра котрої розташована в гладкому наскрізьному отворі вертикальної стінки секції і обладнана назовні контргайкою, симетрично до центрального отвору на тильній стороні опорного елемента виконана пара глухих отворів і співосно їм в різьбових отворах вертикальної стінки секції змонтовані гвинти, спряжені торцями проточок на кінцях з кромками глухих отворів і також обладнані назовні контргайками При монтажі бокової опори по місцю спочатку повністю загвинчують двоступеневу шпильку в центральний різьбовий отвір опорного елемента через гладкий отвір у вертикальній СТІНЦІ секції, ззовні наживляють контргайку і загвинчують по місцю гвинти в різьбові отвори вертиікальної стінки секції до контакту торців їх проточок з кромками глухих отворів опорного елемента В процесі регулювання взаємної орієнтації секцій телескопічної стрілки необхідного зміщення опорного елемента досягають глибиною загвинчування гвинтів глухих отворів з наступною фіксацією положення опорного елемента спочатку затягуванням контргайки двоступиньової різьбової шпильки і потім законтрагаюванням гвинтів глухих отворів Розташовані назовні КІНЦІ гвинтів і контргайки бокової опори суттєво не впливають на поперечні габарити секцій стріли Після монтажу бокової опори всі маніпуляції по регулюванню виконують дією на гвинти і контргайки ззовні в зручному положенні і без повторних демонтажів Малі отвори для гвинтів у стінках секцій не знижують МІЦНОСТІ стріли, Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, забезпечує зручність регулювання взаємної орієнтації спряжених секцій телескопічної стріли і підвищення її МІЦНОСТІ у ВІДПОВІДНОСТІ до технічного завдання винаходу Суть винаходу пояснюється кресленням /фіг 1/ загального вигляду бокової опори телескопічної стріли крана в перерізі Для взаємної орієнтації спряжених попередньої 1 і наступної 2 секцій телескопічної стріли у вертикальній СТІНЦІ 3 попередньої секції виконаний гладкий отвір 4 і симетрично йому два різьбові отвори 5 В гладкому отворі встановлена двоступенева різьбова шпилька 6, ступень меншого діаметра котрої загвинчена в центральний різьбовий отвір 7 опорного елемента В різьбових отворах 5 змонтовані гвинти 10, спряжені торцями проточок 11 з кромками глухих отворів 9 Різьбова шпилька 6 і гвинти 10 обладнані назовні контргайками 12 і 13 При монтажі бокової опори по місцю, спочатку повністю загвинчують двоступеневу шпильку 6 в центральний різьбовий отвір 7 опорного елемента 8 через гладкий отвір 4, у вертикальній СТІНЦІ З секції, ззовні наживляють контргайку 12 і загвинчують по місцю гвинти 10 в різьбові отвори 5 вертикальної стінки секції до контакту торців їх проточок 11 з кромками глухих отворів 9 опорного елемента 8 В процесі регулювання взаємної орієнтації секцій 1 і 2 телескопічної стріли необхідного зміщення опорного елемента 8 досягають глибиною загвинчування гвинтів 10 з наступною фіксацією положення опорного елемента спочатку затягування контргайки 12 і потім контргайки 13 58508 И Комп'ютерна верстка О В Курасв 40 Л Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
