Рухома опора пристрою для розвантажування прогонової споруди крана мостового типу

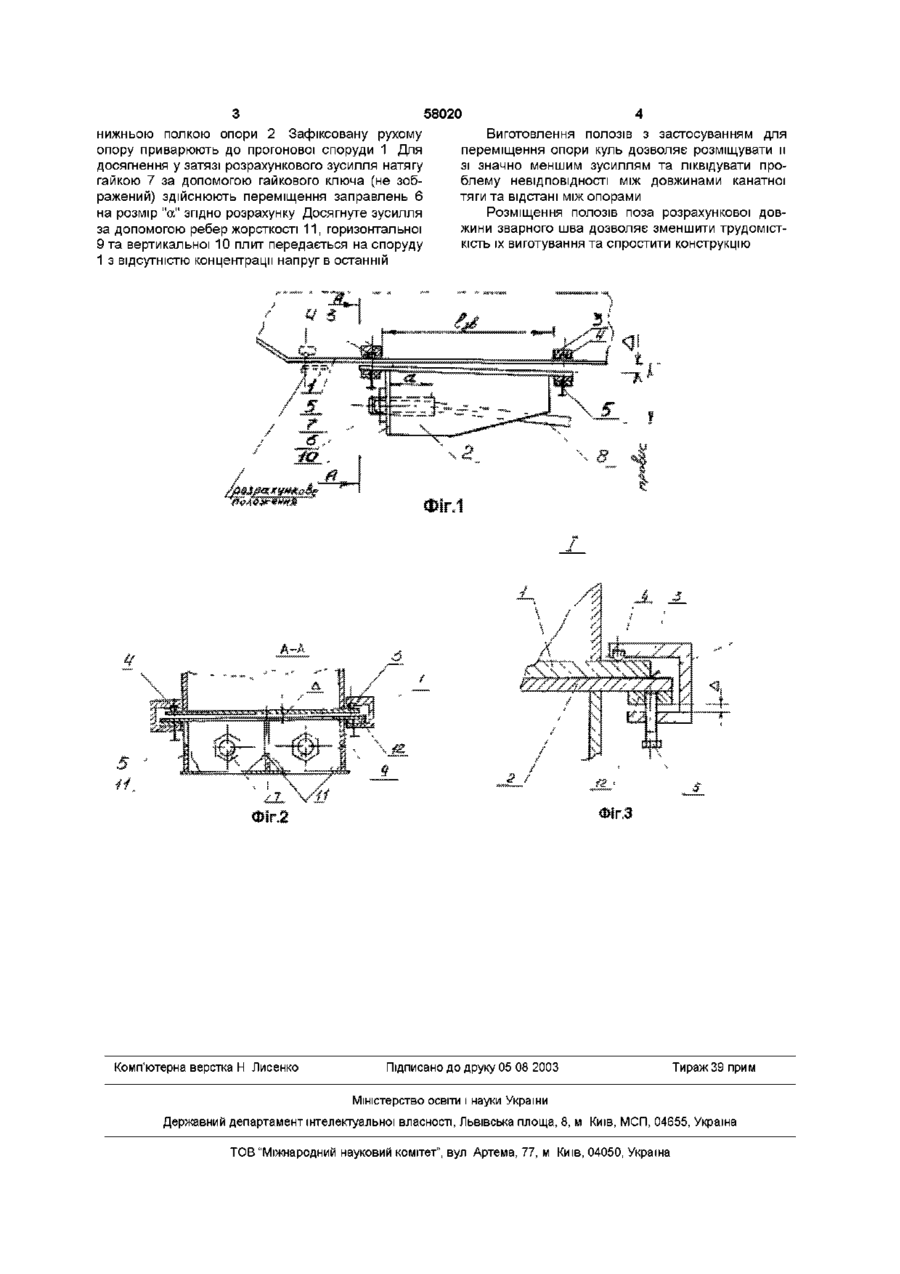

Рухома опора пристрою для розвантажуван ня прогонової споруди крана мостового типу, що містить направляючі полози, котрі контактують з нижнім поясом, та фіксатори положення опори, яка відрізняється тим, що направляючі полози для переміщення по поясу прогонової споруди виконані з застосуванням куль, причому полози розміщені поза розрахунковою довжиною зварного ш в а ' 7 , и " Винахід стосується вантажопідйомних засобів, частково конструкцій кранів мостового типу, будівельних конструкцій та мостобудування Відома додаткова опора пристрою для розвантажування прогонової споруди, котра закріплюється біля однієї з опор для установки та затягування канатної тяги Додаткова опора містить рухомий блок, що разом з іншими компенсує різницю між довжиною канатної тяги (затягу) та відстані між опорами (див опис до а с на винахід "Грузоподъемное устройство" SU №1188081 А, кл В66С6/00від23 10 73г) Недоліком цієї опори є те, що зусилля в канатному затягу залежить від розташування грузового візка маси вантажу Відома рухома опора пристрою з направляючими полозами та фіксаторами положення опори Полози виконані з вікнами, а фіксатори розташовані в обох полицях полозів (див опис до патенту на винахід "Пристрій для розвантажування прогонової споруди крана мостового типу" UA №17095 А, кл В66С17/00 від 18 03 97г) Недоліками цієї опори є те, що и переміщення, у зв'язку з наявністю значного тертя між поверховостями полозів та нижнім поясом прогонової споруди, потребує додаткових зусиль при затягуванні канатного затягу Крім того, вікна у полозах ускладнюють конструкцію, а їх виготовляння потребує додаткових затрат Задачею винаходу є спрощення конструкції, зменшення трудомісткості виготовлення полозів, а також зусиль на переміщення опор Поставлена задача досягається тим, що верхні полки полозів опираються на край нижнього поясу прогонової споруди кулями, закріплених в полозах, а самі полози розміщують поза розрахункової довжини Зварного шва "£зв" На доданих кресленнях зображено фіг 1 - рухома опора в довільному (нерозрахуковому) положенні, фіг 2 - розріз А-А на фіг 1, фіг 3 - винесення № 1 на фіг 2 - рухома опора у зафіксованому положенні На кресленнях зображені нижній пояс прогонової споруди 1, рухома опора 2, полози 3, кулі 4, нарізкові з'єднання 5, кінцеві заправляння 6, натяжні гайки 7, канатні затяги 8, горизонтальна 9 та вертикальна 10 плити, а також ребра жорсткості 11 та бонка 12 Натяг канатного затягу здійснюється таким чином Кінцеве заправлення 6 затяпв 8 закріпляється в опорі 2 Не затягнута гайка 7 та з'єднання 5 дозволяють при наявності зазору "Д" між нижнім поясом споруди і та листом 9, коли опора 2 на поясі споруди і опирається через кулі 4, що зменшує опір руху, дозволяє ручним механізмом (не зображений) шляхом качення полозів 3 на кулях 4 перемістити опору 2 через бонку 12 в положення максимально відповідне розрахунковому При цьому у затягах 8 вибираються провиси канатів, але зусилля натягу ще менше за розрахункове Коли опора 2 досягне розрахункового положення вона фіксується з'єднанням 5 так, що зазор "Д" ліквідується, зате з'являється між бонкою 12 та о 00 ю 58020 нижньою полкою опори 2 Зафіксовану рухому опору приварюють до прогонової споруди 1 Для досягнення у затязі розрахункового зусилля натягу гайкою 7 за допомогою гайкового ключа (не зображений) здійснюють переміщення заправлень 6 на розмір "а" згідно розрахунку Досягнуте зусилля за допомогою ребер жорсткості 11, горизонтальної 9 та вертикальної 10 плит передається на споруду 1 з відсутністю концентрації напруг в останній Виготовлення полозів з застосуванням для переміщення опори куль дозволяє розміщувати и зі значно меншим зусиллям та ліквідувати проблему невідповідності між довжинами канатної тяги та відстані між опорами Розміщення полозів поза розрахункової довжини зварного шва дозволяє зменшити трудомісткість їх виготування та спростити конструкцію лг; Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
