Пристрій для фіксації деталей літака при обрізуванні

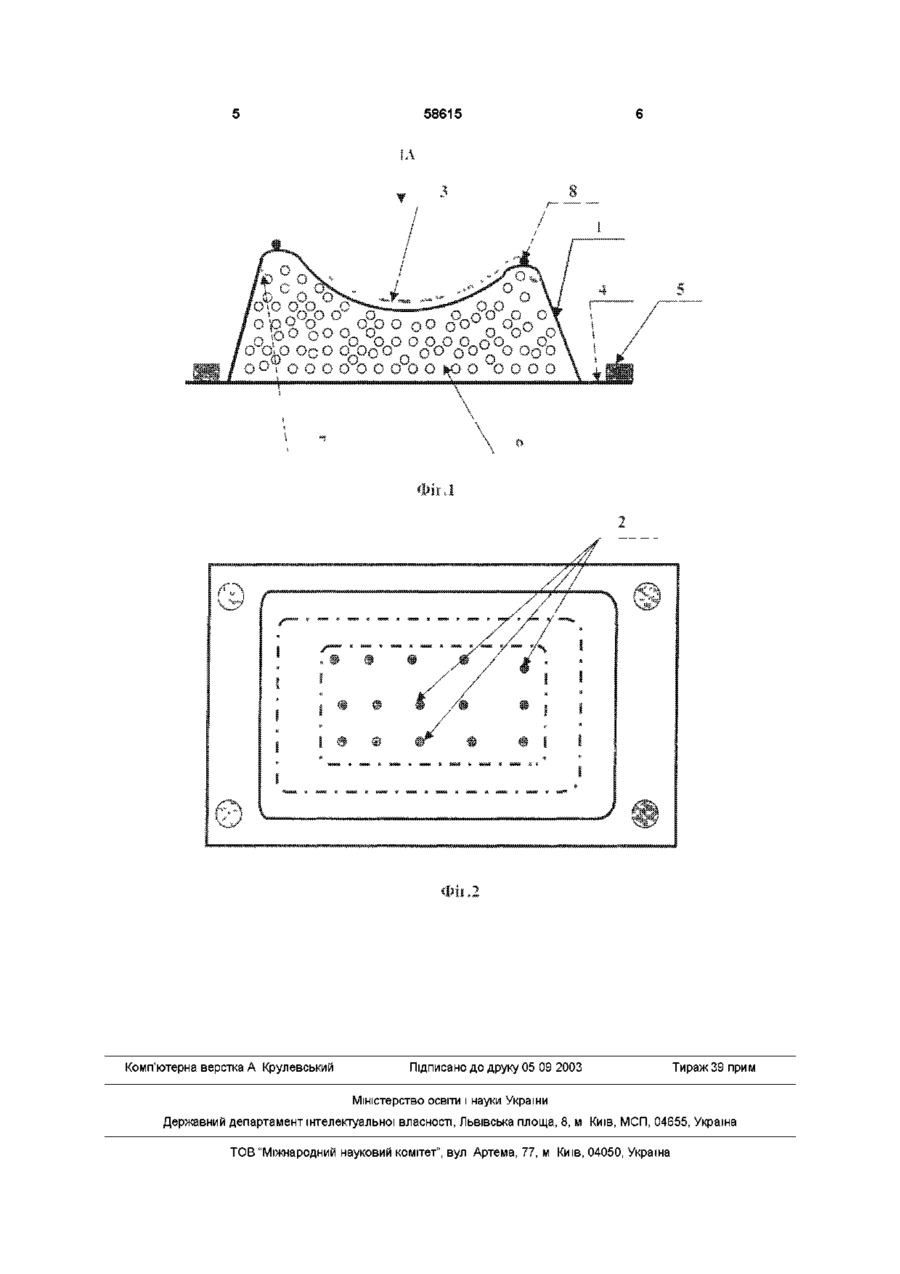

1 Пристрій для фіксації деталей літака при обрізуванні, до складу якого входять основа, з'єднаний з нею елемент із вакуумними отворами, форма поверхні якого повторює форму поверхні деталі, в який введений силовий пористий заповнювач, та ущільнювальний елемент, розташований в зоні контакту деталі з обшивкою, який відрізняється тим, що до складу основи введені центруючі елементи, а елемент із вакуумними отворами виконаний у вигляді обшивки, на поверхні якої в зоні обрізування деталі закріплений м'який закладний елемент ня заготовки до оправки здійснюється за допомогою вакуумної системи за рахунок різниці тисків у порожнині, розташованій між заготовкою й оправкою, і зовні При досягненні необхідного вакууму магістральний канал заварюють Герметизований пристрій відправляють на обробку, після чого здійснюють обрізку листа в зоні зварного шва До недоліків даного методу варто віднести той факт, що використання аргонодугового зварювання для фіксації заготовки на оправці суттєво підвищує вартість процесу підготовки до обробки заготовки і потребує наявності додаткового персоналу - зварника високої кваліфікації Ще одним недоліком є ускладнення технологічного циклу через те, що потрібна додаткова операція по від різці листа в зоні зварного шва для зняття його з оправки Найбільш близьким до винаходу за технічною суттю, призначенням і результатом, що досягається, та вибраним за прототип є пристрій для фіксації деталей при вакуумному формуванні [Патент РФ № 2070471 кл В22С9/02, опубл 1996 12 20], до складу якого входить елемент із вакуумними отворами, форма поверхні якого повторює форму поверхні заготовки, а притиснення заготовки здійснюється за допомогою вакууму за рахунок різниці тисків під заготовкою і зовні Для забезпечення притиснення заготовки до елемента із вакуумними отворами, що виконує роль моделі, в опоці створюють глибину вакууму меншу за глибину вакууму під ним До складу пристрою для фіксації заготовки також входять притискна плита й опока В еле О Ю (О 00 ю 58615 безпечує здешевлення, спрощення і зменшення менті з вакуумними отворами і притискною плитою тривалості процесу фіксації заготовки, а також виконані магістральні канали з клапанами, які незбільшення точності установлення заготовок для обхідні для його підключення до вакуумної систенаступної обробки ми Пристрій, що заявляється, може бути застосоДаний пристрій має ряд недоліків, а саме ваний не тільки для фіксації заготовок при обрізу1 при використанні цього відомого пристрою ванні після формування, але й для фіксації будьмає місце збільшення долі ручної праці і часу, неяких нежорстких деталей при розмітці і розкрої обхідного для встановлення деталі у пристрій тому, що для виконання цієї операції необхідно частНа Фіг 1 показана схема пристрою для фіксації ково його розібрати, а потім зібрати для наступної деталей при обрізуванні - вигляд спереду, на Фіг 2 обробки Тобто, потрібно здійснити додаткову - вигляд на пристрій зверху операцію, а саме - зняти притискну плиту з опоки, Конфігурація обшивки пристрою для фіксації а потім, після установлення заготовки, встановити заготовки і форма самої заготовки не є істотними и на місце, ознаками винаходу, а їхні виконавчі розміри визначаються в залежності від вимог, що пред'явля2 складність конструкції із-за того, що у приються до форми виробу строї має місце наявність великої КІЛЬКОСТІ складових елементів для утворення з опоки і притискної До складу пристрою для фіксації входить обплити додаткової порожнини, призначеної для шивка 1 із вакуумними отворами 2 (див, Фіг 1 і створення необхідної глибини вакууму Фіг 2) Форма поверхні обшивки повторює форму поверхні заготовки 3 Обшивка 1 кріпиться до осВ основу винаходу поставлена задача знинови 4, в якій розташовані центруючі елементи 5 ження долі ручної праці і спрощення конструкції В середині обшивки 1 знаходиться силовий пориспристрою для фіксації будь-яких не жорстких одтий заповнювач 6, а на поверхні обшивки в зоні накових деталей при обрізуванні, наприклад, після обрізки заготовки 3 закріплений м'який закладний формоутворення елемент 7 У зону контакту заготовки 3 з обшивкою Поставлена задача вирішується тим, що до 1 введений ущільнювальний елемент 8, призначескладу пристрою для фіксації деталей літака вхоний для формування простору (зони вакууму) між дить елемент із вакуумними отворами, форма подеталлю й обшивкою верхні якого повторює форму поверхні заготовки Притиснення заготовки здійснюється за допомоПристрій використовується наступним чином гою вакууму за рахунок різниці тисків у порожнині, - пристрій встановлюють на робочому столі розташованій під заготовкою, і зовні Згідно з виверстата з ЧПК або промислового роботу, напринаходом, до складу пристрою введена основа з клад, роботу "KAWASAKI", за допомогою встановцентруючими елементами Елемент із вакуумними лених на основі 4 центруючих елементів 5, які заотворами, закріплений на основі, виконаний у вибезпечують однозначність позиціонування гляді обшивки, в яку введений силовий пористий пристрою на робочому столі, заповнювач На поверхні обшивки в зоні обрізу- заготовку 3 встановлюють на обшивку 1, привання деталі закріплений м'який закладний елезначену для однозначної фіксації и положення у мент, що дозволяє збільшити термін служби ріжупристрої Обшивка 1 наповнена силовим пористим чого інструмента У зоні контакту деталі з заповнювачем 6, що призначений для надання їй обшивкою знаходиться ущільнювальний елемент необхідної МІЦНОСТІ і жорсткості, а також забезпечує вільне проходження повітря для створення У заявляемому пристрої фіксації деталей завакууму у порожнині, розташованій під заготівкою безпечується З, 1 зменшення долі ручної праці за рахунок полегшення операції встановлення, тому що еле- притиснення заготовки 3 до пристрою здійсмент із вакуумними отворами, на який установлюнюється вакуумом Для цього в обшивці 1 виконані ється заготовка, повторює форму и поверхні і вакуумні отвори 2, КІЛЬКІСТЬ, діаметр і розташуванзабезпечує однозначність позиціонування без доня яких розраховується виходячи з необхідного даткових операцій, притискного зусилля Між заготовкою 3 і обшивкою 1 встановлений ущільнювальний елемент 8 для 2 спрощення конструкції за рахунок зменшензабезпечення зберігання вакууму ня КІЛЬКОСТІ необхідних складових елементів пристрою завдяки тому, що в конструкції винаходу Таким чином, заявляємий пристрій для фіксавідсутня необхідність застосування додаткових ції деталей при обрізуванні дозволяє зменшити механічних притискних пристроїв, тривалість і трудомісткість фіксації заготовки за рахунок використання обшивки, яка має необхідну Позитивною особливістю застосування даного геометрію пристрою є збільшення терміну служби ріжучого інструмента за рахунок використання м'якого заПристрій дозволяє зменшити долю ручної кладного елемента, закріпленого в обшивці в зоні праці при подальшому обрізуванні деталі, спрособрізування деталі Застосування даного притити технологічний цикл і підвищити надійність строю дозволяє збільшити точність обрізування роботи за рахунок спрощення конструкції великої КІЛЬКОСТІ деталей при серійному виробниУ запропонованому пристрої фіксації збільшуцтві за рахунок забезпечення однозначної фіксації ється точність установлення і, ВІДПОВІДНО, обрізуположення заготовки у пристрої завдяки тому, що вання деталі за рахунок збільшення точності позигеометрія поверхні обшивки відповідає геометрії ціонування заготовки у пристрої і зменшення конкретної деталі, що обробляється похибки установлення пристрою на робочу поверхню верстата або робота Таким чином, пристрій, що заявляється, за 58615 Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
