Гноєрозкидач

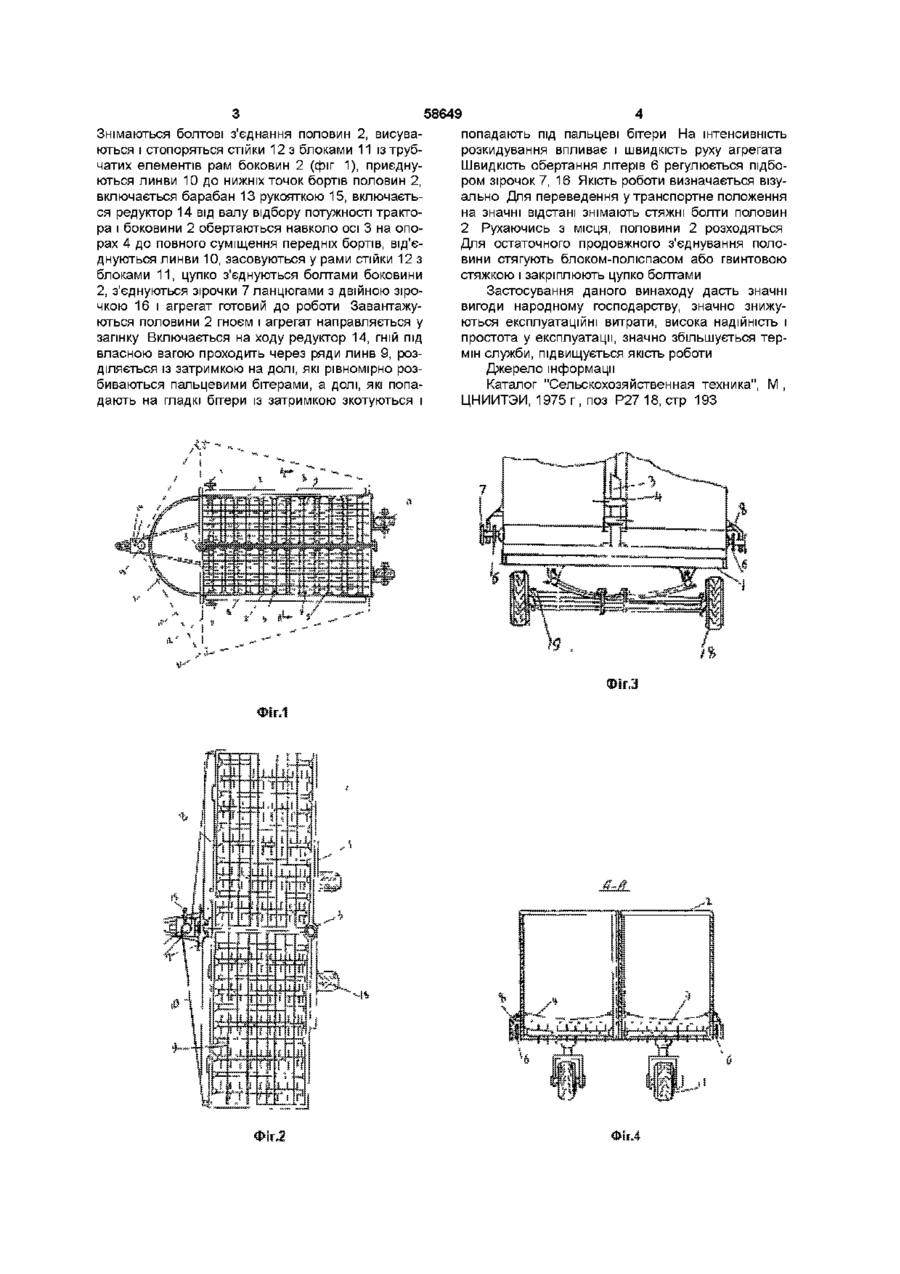

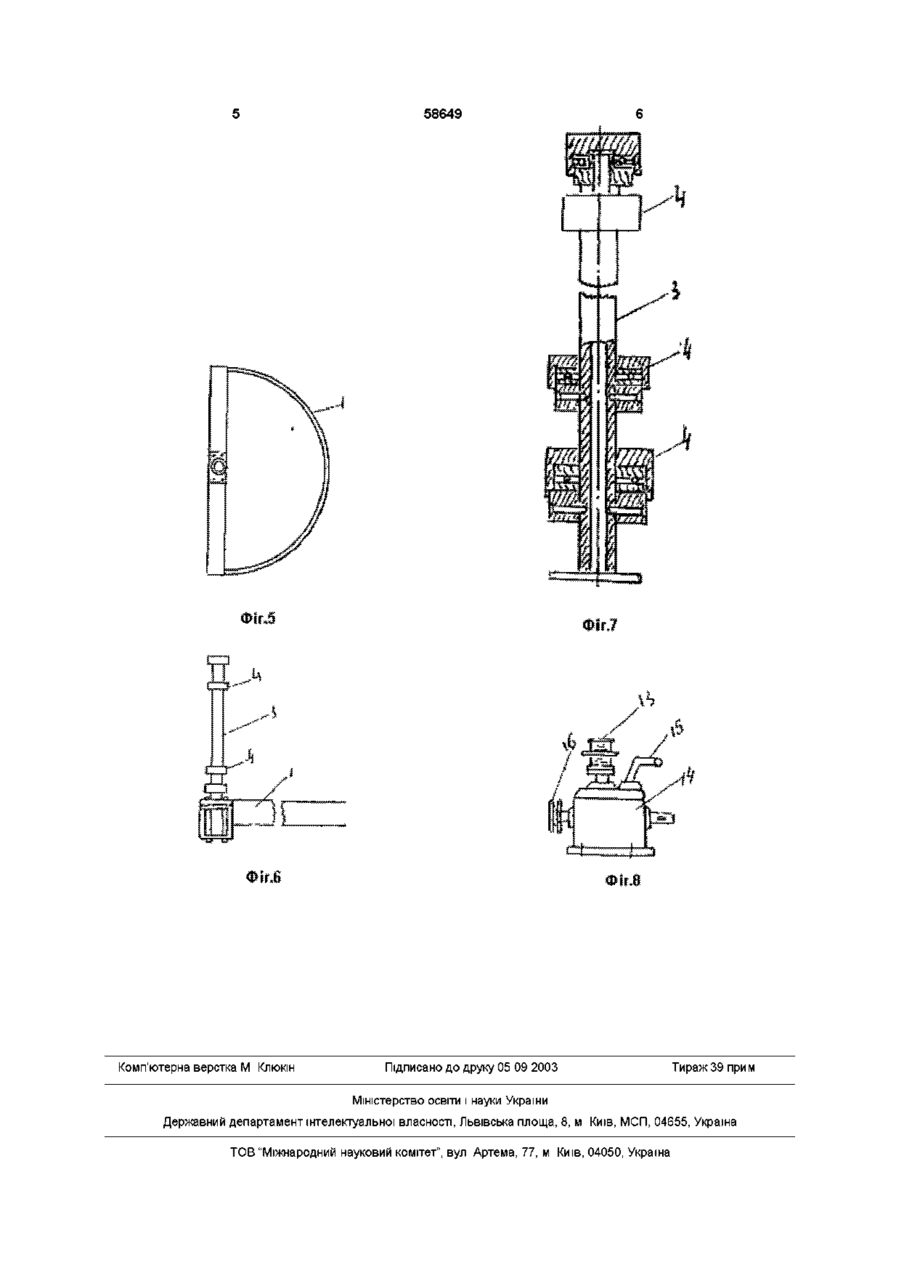

Гноєрозкидач, що містить привід, кузов, механізм розкидання, який відрізняється тим, що кузов виконаний із двох половин, а механізм розкидання виконаний у вигляді ряду бітерів, розміщених впоперек у перемінному порядку гладкий - пальцевий, і розміщених над ними у двох напрямках рядів линв рішення задачі, обумовленої суттєвими відмінами, то заявлене технічне рішення відповідає критерію "позитивний ефект" при наявності різниці у результатах Запропонований винахід схематично показаний на фіг 1-8 На фіг 1 - гноєрозкидач у транспортному положенні на вигляді з верху На Фіг 2 - теж у робочому положенні На фіг 3 - фрагмент на вигляді спереду На фіг 4 - розріз Фіг 1 На фіг 5 - причинна основа на вигляді зверху На Фіг 6 - теж на вигляді збоку На Фіг 7 - обертова вісь у зборі На фіг 8 - привідний редуктор Пропонуємий винахід містить змонтований на причепиш основі 1 кузов із двох половин 2, які шарнірно обертаються на загальній осі 3 із шарнірними опорами 4 На дні половин 2 розміщені поперечно бітери 5 почергово пальцевий - гладкий, які з'єднані між собою ланцюговою передачею 6 із зірочками 7, прикритими козирками 8 Над бітерами 5 впродовж і впоперек натягнуті ряди линв 9 на незначній відстані між ними У робоче положення половини 2 переводяться за допомогою линвоблочної системи, яка містить линви 10, блоки 11, висувні стійки 12, барабан 13, який незалежно насаджений на ВІДВІДНИЙ вал приводного редуктора 14 з окремим включенням рукояткою 15, а на вихідному валу насаджена двійна зірочка 16 Переміщується гноєрозкидач на задніх само центрованих колесах 17 та колесах 18 причепної основи 1 Робота гноєрозкидача Агрегатований з трактором (не показаний) гноєрозкидач підводиться до кагату зберігання гною (О 00 ю Знімаються болтові з'єднання половин 2, висуваються і стопоряться стійки 12 з блоками 11 із трубчатих елементів рам боковин 2 (фіг 1), приєднуються линви 10 до нижніх точок бортів половин 2, включається барабан 13 рукояткою 15, включається редуктор 14 від валу відбору потужності трактора і боковини 2 обертаються навколо осі 3 на опорах 4 до повного суміщення передніх бортів, від'єднуються линви 10, засовуються у рами стійки 12 з блоками 11, цупко з'єднуються болтами боковини 2, з'єднуються зірочки 7 ланцюгами з двійною зірочкою 16 і агрегат готовий до роботи Завантажуються половини 2 гноєм і агрегат направляється у загінку Включається на ходу редуктор 14, гній під власною вагою проходить через ряди линв 9, розділяється із затримкою на долі, які рівномірно розбиваються пальцевими бітерами, а долі, які попадають на гладкі бітери із затримкою зкотуються і 58649 попадають під пальцеві бітери На інтенсивність розкидування впливає і швидкість руху агрегата Швидкість обертання літерів 6 регулюється підбором зірочок 7, 16 Якість роботи визначається візуально Для переведення у транспортне положення на значні відстані знімають стяжні болти половин 2 Рухаючись з місця, половини 2 розходяться Для остаточного продовжного з'єднування половини стягують блоком-поліспасом або гвинтовою стяжкою і закріплюють цупко болтами Застосування даного винаходу дасть значні вигоди народному господарству, значно знижуються експлуатаційні витрати, висока надійність і простота у експлуатації, значно збільшується термін служби, підвищується якість роботи Джерело інформації Каталог "Сельскохозяйственная техника", М , ЦНИИТЭИ, 1975 г, поз Р27 18, стр 193 іг.І ил 58649 Комп'ютерна верстка М Клюкш Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
