Пристрій для регулювання світлового режиму в пташниках

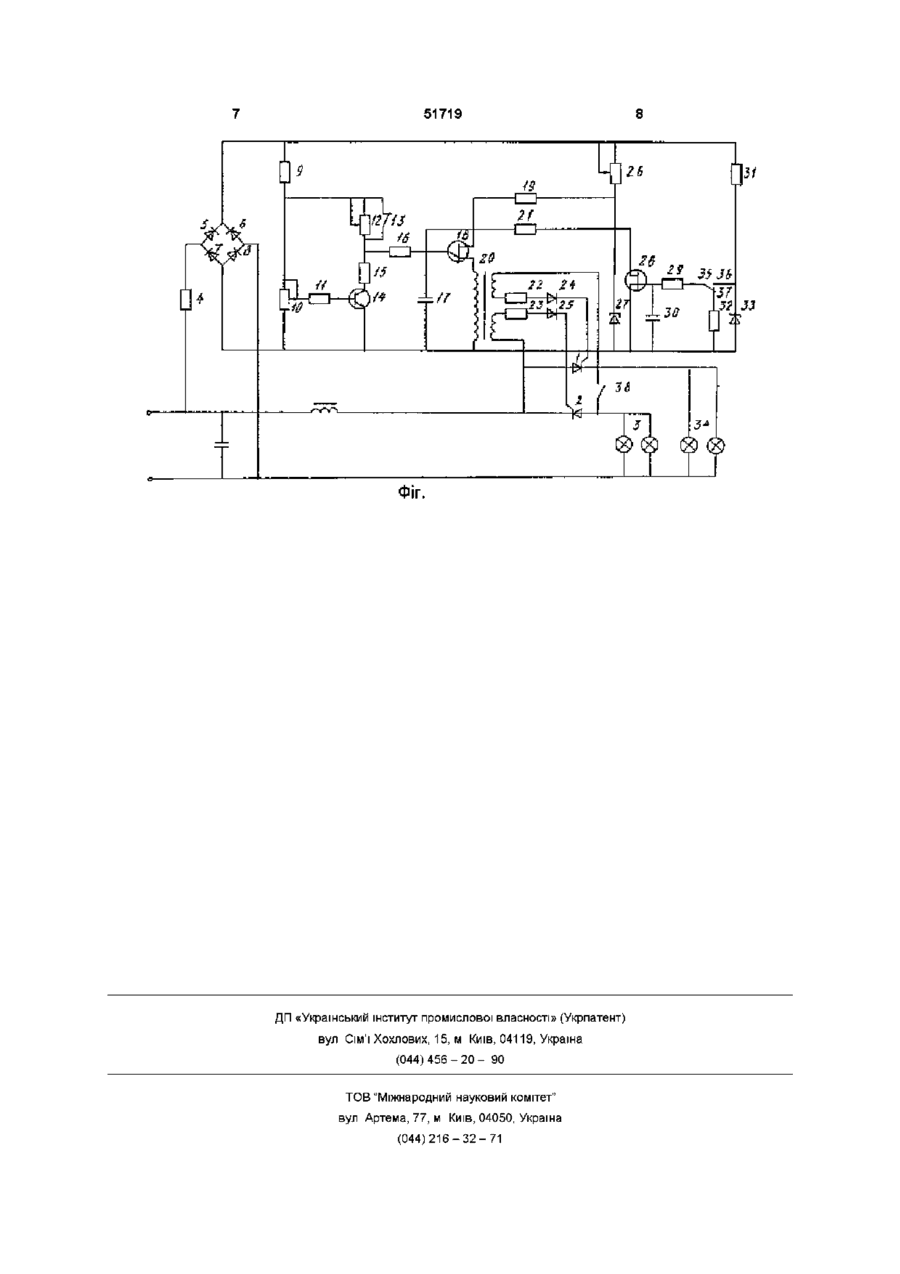

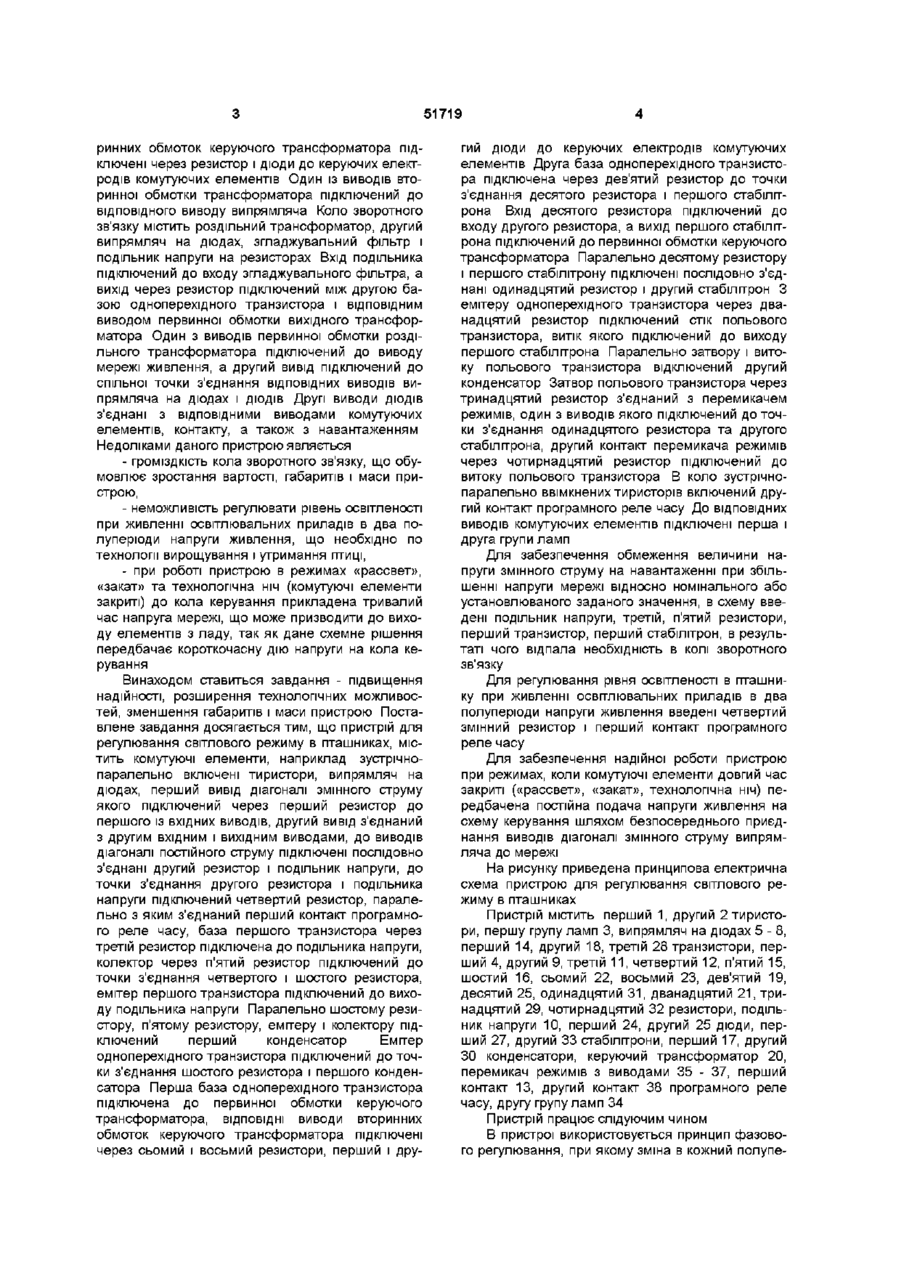

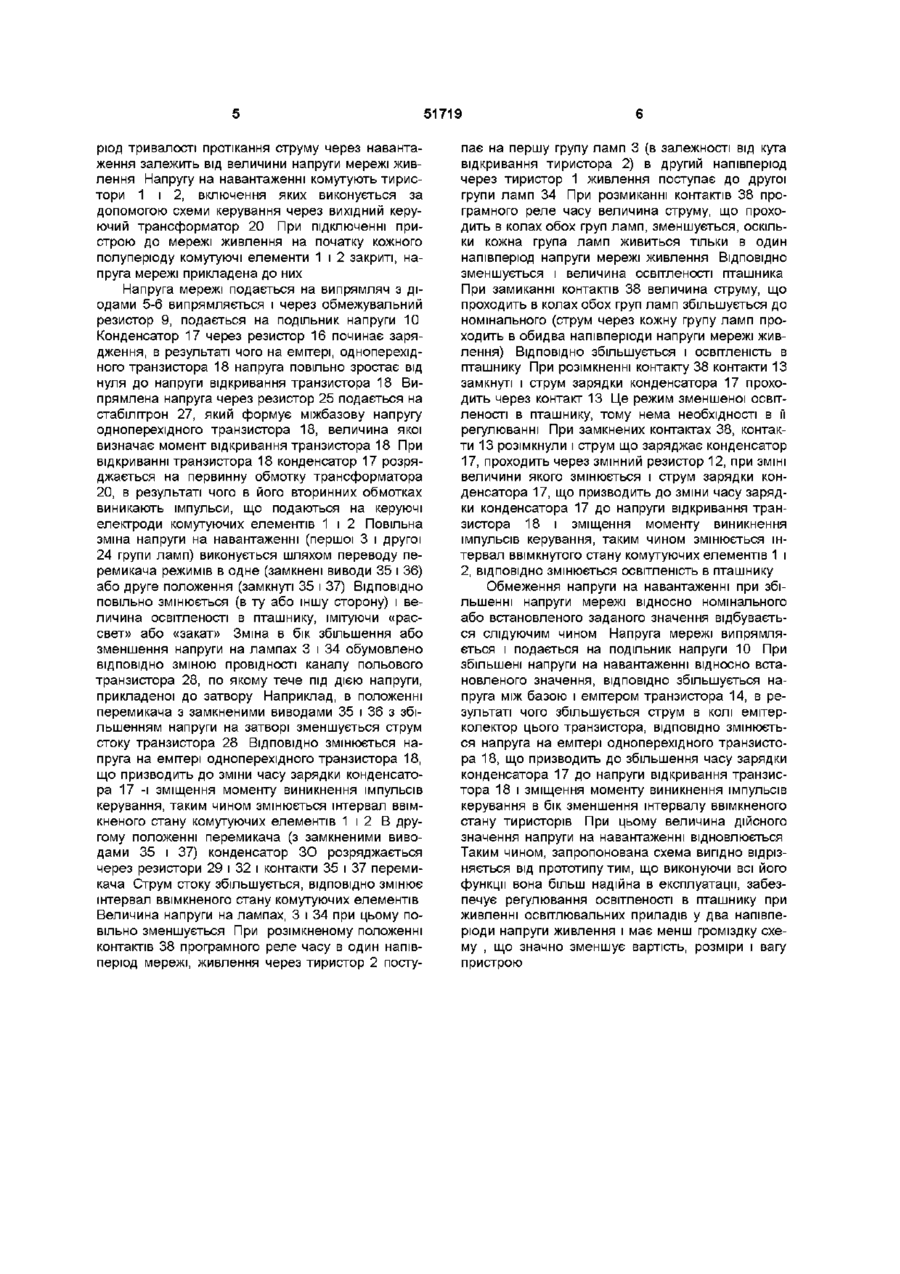

Пристрій для регулювання світлового режиму в пташниках, що містить комутуючі елементи, наприклад зустрічно-паралельно включені тиристори, випрямляч на діодах, перший вивід діагоналі змінного струму якого підключений через перший резистор до першого із вхідних виводів, до першого виводу діагоналі постійного струму підключений другий резистор, шостий резистор підключений до точки з'єднання четвертого і п'ятого резисторів, вихід шостого резистора підключений до емітера одноперехідного транзистора, перша база одноперехідного транзистора підключена до первинної обмотки керуючого трансформатора, ВІДПОВІДНІ виводи вторинних обмоток керуючого трансформатора підключені через сьомий і восьмий резистори, перший і другий діоди до керуючих електродів комутуючих елементів, паралельно емітеру одноперехідного транзистора і первинної обмотки керуючого трансформатора підключений перший конденсатор, друга база одноперехідного транзистора підключена через дев'ятий резистор до виходу десятого резистора, вхід десятого резистора підключений до першого виводу діагоналі постійного струму випрямляча на діодах, паралельно десятому резистору і першому стабілітрону під ключені послідовно з єднані одинадцятий резистор і другий стабілітрон, до емітера одноперехідного транзистора через дванадцятий резистор підключений стік польового транзистора, паралельно затвору і витоку польового транзистора підключений другий конденсатор, затвор польового транзистора через тринадцятий резистор з'єднаний з перемикачем режимів, один з виводів якого підключений до точки з'єднання одинадцятого резистора та другого стабілітрона, другий контакт перемикача режимів через чотирнадцятий резистор підключений до витоку польового транзистора, в коло зустрічно-паралельно ввімкнених тиристорів включений другий контакт програмного реле часу, який відрізняється тим, що до виходу другого резистора підключений подільник напруги, вихід якого підключений до другого виводу діагоналі постійного струму випрямляча на діодах, до точки з'єднання другого резистора і подільника напруги підключений четвертий резистор, паралельно якому з'єднаний перший контакт програмного реле часу, база першого транзистора через третій резистор підключена до подільника напруги, колектор через п'ятий резистор підключений до виходу четвертого резистора, емітер першого транзистора підключений до виходу подільника напруги, до виходу десятого резистора підключено перший стабілітрон, вихід першого стабілітрона з'єднаний з первинною обмоткою керуючого трансформатора, другий вивід діагоналі змінного струму випрямляча на діодах з'єднаний з другим вхідним і вихідним виводами Винахід відноситься до області електротехніки і може бути використаний в освітлювальних установках пташників та спорудах захищеного ґрунту і є удосконаленням пристрою по авторському свідоцтву СССР № 1611298, А01К31/00, G05 F 1/44, бюл №45, 1990р Відомий пристрій для регулювання світлового режиму в пташниках (ас СССР №1611298, А01К31/00, G05 F 1/44, бюл №45, 1990р) пристрій містить комутуючі елементи, наприклад, зу стрічно-паралельно включені тиристори, першу групу ламп, випрямляч на Діодах, другий випрямляч на діодах, стабілітрони, конденсатори, напівпровідникові діоди, резистори, формувач імпульсів на одноперехідному транзисторі з вихідним керуючим трансформатором, роздільний трансформатор, польовий транзистор, перемикач режимів з виводами Пристрій підключено до виводів мережі живлення Пристрій містить також замикаючий контакт, і другу групу ламп ВІДПОВІДНІ ВИВОДИ ВТО О О> ю 51719 ринних обмоток керуючого трансформатора підключені через резистор і діоди до керуючих електродів комутуючих елементів Один із виводів вторинної обмотки трансформатора підключений до ВІДПОВІДНОГО виводу випрямляча Коло зворотного зв'язку містить роздільний трансформатор, другий випрямляч на діодах, згладжувальний фільтр і подільник напруги на резисторах Вхід подільника підключений до входу згладжувального фільтра, а вихід через резистор підключений між другою базою одноперехідного транзистора і ВІДПОВІДНИМ виводом первинної обмотки вихідного трансформатора Один з виводів первинної обмотки роздільного трансформатора підключений до виводу мережі живлення, а другий вивід підключений до спільної точки з'єднання ВІДПОВІДНИХ ВИВОДІВ випрямляча на діодах і ДІОДІВ Другі виводи ДІОДІВ з'єднані з ВІДПОВІДНИМИ виводами комутуючих елементів, контакту, а також з навантаженням Недоліками даного пристрою являється - громіздкість кола зворотного зв'язку, що обумовлює зростання вартості, габаритів і маси пристрою, - неможливість регулювати рівень освітленості при живленні освітлювальних приладів в два полуперюди напруги живлення, що необхідно по технології вирощування і утримання птиці, - при роботі пристрою в режимах «рассвет», «закат» та технологічна ніч (комутуючі елементи закриті) до кола керування прикладена тривалий час напруга мережі, що може призводити до виходу елементів з ладу, так як дане схемне рішення передбачає короткочасну дію напруги на кола керування Винаходом ставиться завдання - підвищення надійності, розширення технологічних можливостей, зменшення габаритів і маси пристрою Поставлене завдання досягається тим, що пристрій для регулювання світлового режиму в пташниках, містить комутуючі елементи, наприклад зустрічнопаралельно включені тиристори, випрямляч на діодах, перший вивід діагоналі змінного струму якого підключений через перший резистор до першого із вхідних виводів, другий вивід з'єднаний з другим вхідним і вихідним виводами, до виводів діагоналі постійного струму підключені послідовно з'єднані другий резистор і подільник напруги, до точки з'єднання другого резистора і подільника напруги підключений четвертий резистор, паралельно з яким з'єднаний перший контакт програмного реле часу, база першого транзистора через третій резистор підключена до подільника напруги, колектор через п'ятий резистор підключений до точки з'єднання четвертого і шостого резистора, емітер першого транзистора підключений до виходу подільника напруги Паралельно шостому резистору, п'ятому резистору, емітеру і колектору підключений перший конденсатор Емітер одноперехідного транзистора підключений до точки з'єднання шостого резистора і першого конденсатора Перша база одноперехідного транзистора підключена до первинної обмотки керуючого трансформатора, ВІДПОВІДНІ ВИВОДИ вторинних обмоток керуючого трансформатора підключені через сьомий і восьмий резистори, перший і дру гий діоди до керуючих електродів комутуючих елементів Друга база одноперехідного транзистора підключена через дев'ятий резистор до точки з'єднання десятого резистора і першого стабілітрона Вхід десятого резистора підключений до входу другого резистора, а вихід першого стабілітрона підключений до первинної обмотки керуючого трансформатора Паралельно десятому резистору і першого стабілітрону підключені послідовно з'єднані одинадцятий резистор і другий стабілітрон З емітеру одноперехідного транзистора через дванадцятий резистор підключений стік польового транзистора, витік якого підключений до виходу першого стабілітрона Паралельно затвору і витоку польового транзистора відключений другий конденсатор Затвор польового транзистора через тринадцятий резистор з'єднаний з перемикачем режимів, один з виводів якого підключений до точки з'єднання одинадцятого резистора та другого стабілітрона, другий контакт перемикача режимів через чотирнадцятий резистор підключений до витоку польового транзистора В коло зустрічнопаралельно ввімкнених тиристорів включений другий контакт програмного реле часу До ВІДПОВІДНИХ ВИВОДІВ комутуючих елементів підключені перша і друга групи ламп Для забезпечення обмеження величини напруги змінного струму на навантаженні при збільшенні напруги мережі відносно номінального або установлюваного заданого значення, в схему введені подільник напруги, третій, п'ятий резистори, перший транзистор, перший стабілітрон, в результаті чого відпала необхідність в колі зворотного зв'язку Для регулювання рівня освітленості в пташнику при живленні освітлювальних приладів в два полуперюди напруги живлення введені четвертий змінний резистор і перший контакт програмного реле часу Для забезпечення надійної роботи пристрою при режимах, коли комутуючі елементи довгий час закриті («рассвет», «закат», технологічна ніч) передбачена постійна подача напруги живлення на схему керування шляхом безпосереднього приєднання виводів діагоналі змінного струму випрямляча до мережі На рисунку приведена принципова електрична схема пристрою для регулювання світлового режиму в пташниках Пристрій містить перший 1, другий 2 тиристори, першу групу ламп 3, випрямляч на діодах 5 - 8, перший 14, другий 18, третій 28 транзистори, перший 4, другий 9, третій 11, четвертий 12, п'ятий 15, шостий 16, сьомий 22, восьмий 23, дев'ятий 19, десятий 25, одинадцятий 31, дванадцятий 21, тринадцятий 29, чотирнадцятий 32 резистори, подільник напруги 10, перший 24, другий 25 діоди, перший 27, другий 33 стабілітрони, перший 17, другий ЗО конденсатори, керуючий трансформатор 20, перемикач режимів з виводами 35 - 37, перший контакт 13, другий контакт 38 програмного реле часу, другу групу ламп 34 Пристрій працює слідуючим чином В пристрої використовується принцип фазового регулювання, при якому зміна в кожний полупе 51719 рюд тривалості протікання струму через навантаження залежить від величини напруги мережі живлення Напругу на навантаженні комутують тиристори 1 і 2, включення яких виконується за допомогою схеми керування через вихідний керуючий трансформатор 20 При підключенні пристрою до мережі живлення на початку кожного полуперюду комутуючі елементи 1 і 2 закриті, напруга мережі прикладена до них Напруга мережі подається на випрямляч з діодами 5-6 випрямляється і через обмежувальний резистор 9, подається на подільник напруги 10 Конденсатор 17 через резистор 16 починає зарядження, в результаті чого на емітері, одноперехідного транзистора 18 напруга повільно зростає від нуля до напруги відкривання транзистора 18 Випрямлена напруга через резистор 25 подається на стабілітрон 27, який формує міжбазову напругу одноперехідного транзистора 18, величина якої визначає момент відкривання транзистора 18 При відкриванні транзистора 18 конденсатор 17 розряджається на первинну обмотку трансформатора 20, в результаті чого в його вторинних обмотках виникають імпульси, що подаються на керуючі електроди комутуючих елементів 1 і 2 Повільна зміна напруги на навантаженні (першої 3 і другої 24 групи ламп) виконується шляхом переводу перемикача режимів в одне (замкнені виводи 35 і 36) або друге положення (замкнуті 35 і 37) ВІДПОВІДНО ПОВІЛЬНО змінюється (в ту або іншу сторону) і величина освітленості в пташнику, імітуючи «рассвет» або «закат» Зміна в бік збільшення або зменшення напруги на лампах 3 і 34 обумовлено ВІДПОВІДНО зміною провідності каналу польового транзистора 28, по якому тече під дією напруги, прикладеної до затвору Наприклад, в положенні перемикача з замкненими виводами 35 і 36 з збільшенням напруги на затворі зменшується струм стоку транзистора 28 ВІДПОВІДНО ЗМІНЮЄТЬСЯ на пруга на емітері одноперехідного транзистора 18, що призводить до зміни часу зарядки конденсатора 17 -і зміщення моменту виникнення імпульсів керування, таким чином змінюється інтервал ввімкненого стану комутуючих елементів 1 і 2 В другому положенні перемикача (з замкненими виводами 35 і 37) конденсатор ЗО розряджається через резистори 29 і 32 і контакти 35 і 37 перемикача Струм стоку збільшується, ВІДПОВІДНО змінює інтервал ввімкненого стану комутуючих елементів Величина напруги на лампах, 3 і 34 при цьому повільно зменшується При розімкненому положенні контактів 38 програмного реле часу в один напівперюд мережі, живлення через тиристор 2 посту пає на першу групу ламп 3 (в залежності від кута відкривання тиристора 2) в другий напівперюд через тиристор 1 живлення поступає до другої групи ламп 34 При розмиканні контактів 38 програмного реле часу величина струму, що проходить в колах обох груп ламп, зменшується, оскільки кожна група ламп живиться тільки в один напівперюд напруги мережі живлення ВІДПОВІДНО зменшується і величина освітленості пташника При замиканні контактів 38 величина струму, що проходить в колах обох груп ламп збільшується до номінального (струм через кожну групу ламп проходить в обидва напівперіоди напруги мережі живлення) ВІДПОВІДНО збільшується і освітленість в пташнику При розімкненні контакту 38 контакти 13 замкнуті і струм зарядки конденсатора 17 проходить через контакт 13 Це режим зменшеної освітленості в пташнику, тому нема необхідності в її регулюванні При замкнених контактах 38, контакти 13 розімкнули і струм що заряджає конденсатор 17, проходить через змінний резистор 12, при ЗМІНІ величини якого змінюється і струм зарядки конденсатора 17, що призводить до зміни часу зарядки конденсатора 17 до напруги відкривання транзистора 18 і зміщення моменту виникнення імпульсів керування, таким чином змінюється інтервал ввімкнутого стану комутуючих елементів 1 і 2, ВІДПОВІДНО змінюється освітленість в пташнику Обмеження напруги на навантаженні при збільшенні напруги мережі відносно номінального або встановленого заданого значення відбувається слідуючим чином Напруга мережі випрямляється і подається на подільник напруги 10 При збільшені напруги на навантаженні відносно встановленого значення, ВІДПОВІДНО збільшується напруга між базою і емітером транзистора 14, в результаті чого збільшується струм в колі емітерколектор цього транзистора, ВІДПОВІДНО ЗМІНЮЄТЬСЯ напруга на емітері одноперехідного транзистора 18, що призводить до збільшення часу зарядки конденсатора 17 до напруги відкривання транзистора 18 і зміщення моменту виникнення імпульсів керування в бік зменшення інтервалу ввімкненого стану тиристорів При цьому величина дійсного значення напруги на навантаженні відновлюється Таким чином, запропонована схема вигідно відрізняється від прототипу тим, що виконуючи всі його функції вона більш надійна в експлуатації, забезпечує регулювання освітленості в пташнику при живленні освітлювальних приладів у два напівперіоди напруги живлення і має менш громіздку схему , що значно зменшує вартість, розміри і вагу пристрою 51719 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
