Акустична гітара

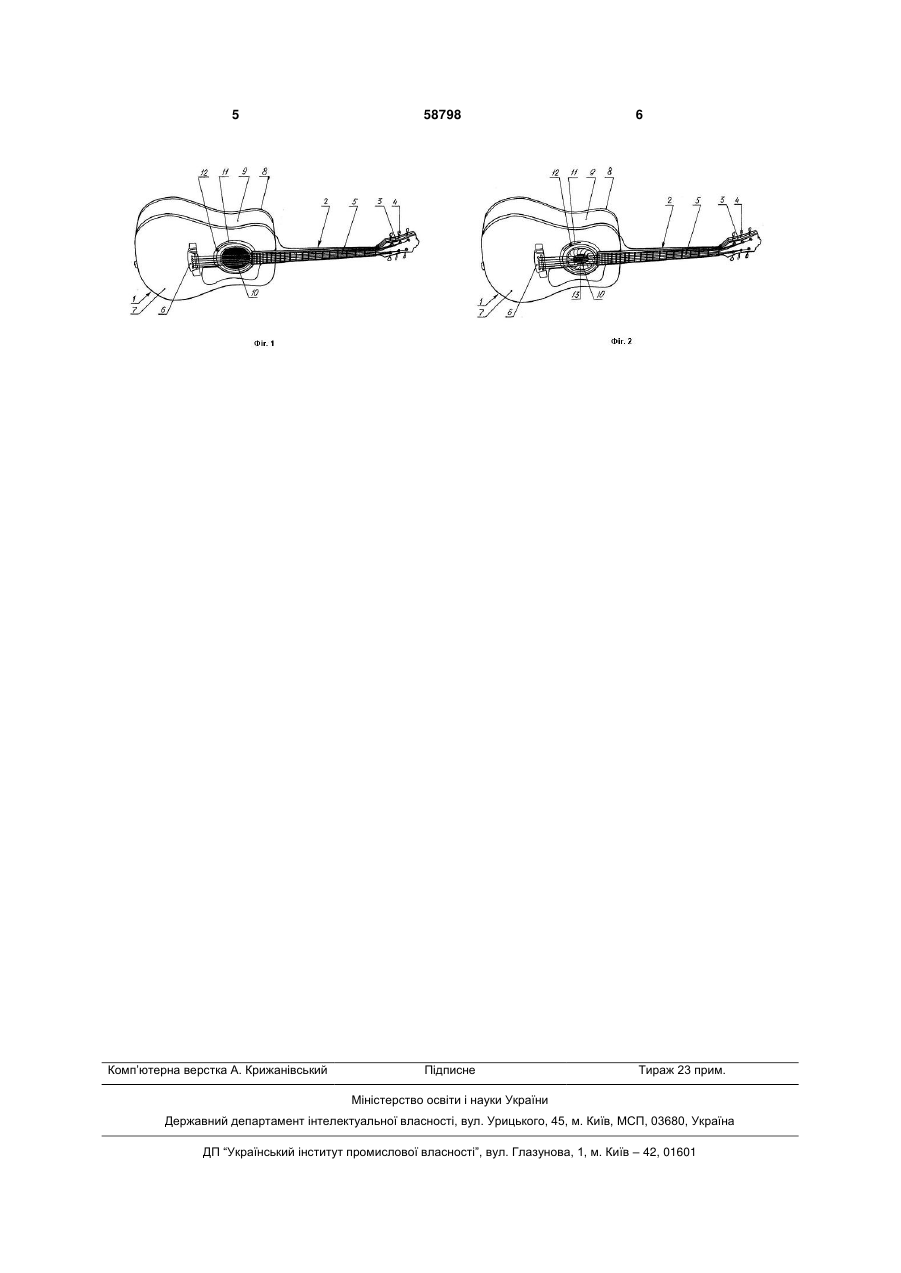

Акустична гітара, яка містить корпусрезонатор, що має обичайку, нижню і верхню деки, причому верхня дека має голосник у вигляді отвору, і до якого з одного боку приєднаний гриф з го 3 кають щілини, які порушують цілісність корпусурезонатора, і, навпаки, при зменшенні контуру обичайок, крайки дек будуть виступати за межі корпуса-резонатора, що є другим суттєвим недоліком відомої гітари. В основу корисної моделі поставлено завдання спрощення конструкції акустичної гітари, зокрема, її корпуса-резонатора, без погіршення його звукових характеристик за рахунок зменшення кількості деталей і вузлів, що входять в корпусрезонатор, шляхом зміни принципу регулювання частотних характеристик та гучності інструмента через зміну розмірів голосника. Рішення поставленої задачі досягається тим, що у відомій акустичній гітарі, яка містить корпусрезонатор, що має обичайку, нижню і верхню деки, причому верхня дека має голосник у вигляді отвору, і до якого з одного боку приєднаний гриф з головкою і з кілками для натягнення струн, а з іншого - пристосування для закріплення струн, протягнутих від кілків над грифом і верхньою декою, яке виконане у вигляді підставки, на яку спираються струни, і підставка жорстко пов'язана з верхньою декою, згідно пропозиції, під голосником на верхній деці з боку корпуса-резонатора закріплена пелюсткова кругова діафрагма, а у верхній деці біля голосника виконано дугоподібну щілину, через яку проходить ручка повороту вказаної діафрагми за колом та її фіксації у вибраному положенні. Завдяки тому, що голосник наділений пелюстковою круговою діафрагмою, подібній той, що використовується у об'єктивах звичайних фотоапаратах, з'являється можливість змінювати розміри голосника, і саме так, регулювати частотні характеристики звучання гітари. Але при цьому істотно спрощується конструкція корпусу-резонатора в порівнянні з прототипом. Дугоподібна щілина дозволяє пересувати в неї ручку, кінець якої зв'язаний з діафрагмою, і саме так регулювати ступень її розкриття. Звичайна декоративна гайка на ручці дозволяє надійно фіксувати вибране положення (розмір отвору діафрагми), що набагато простіше, ніж фіксація чотирьох поворотних вставок в гітарі, що прийнята за прототип. Таким чином, уся сукупність нових ознак запропонованої акустичної гітари із змінним за розмірами голосником дозволяє досягти технічного результату, сформульованого в постановці завдання. Подальша сутність запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 загальний вигляд запропонованої акустичної гітари з максимально розкритою діафрагмою; фіг. 2 те ж саме, з проміжним положенням діафрагми (з наполовину закритим діафрагмою голосником). Запропонована акустична гітара містить корпус-резонатор 1, до якого з одного боку приєднаний гриф 2 з головкою 3 і з кілками 4 для натягнення струн 5, а з іншого - пристосування для закріплення струн 5, протягнутих від кілочків 4 над грифом 2, яке виконане у вигляді підставки 6, на який спираються струни. 58798 4 Корпус-резонатор 1, містить верхню деку 7 і нижню деку 8, які сполучені між собою за допомогою обичайки 9. У верхній деці 7 виконано голосник 10 у вигляді отвору. У верхній деці 7 біля голосника 10 виконано дугоподібну щілину 11, через яку проходить ручка повороту 12 пелюсткової кругової діафрагми 13, яка закріплена під голосником 10 на верхній деці 7 з боку корпуса-резонатора. Ручка повороту 12 безпосередньо зв'язана з пелюстковою круговою діафрагмою 13, а зовні наділена звичайною декоративною гайкою будь-якої конструкції (через загальновідомість на фігурах не показана). Запропоновану акустичну гітару настроюють на такий спосіб. Залежно від бажаного діапазону частот звучання акустичної гітари, ручку 12 пересувають по дугоподібній щілині 11, регулюючи розмір отвору у пелюстковій круговій діафрагмі 13. При досягнення бажаного звучання, декоративну гайку закручують на ручці 12, надійно фіксуючи вибране положення діафрагми 13. Запропоноване технічне рішення перевірене на практиці. Акустична гітара, що пропонується, не містить жодних елементів чи вузлів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, при виробництві музичних інструментів, а отже є прийнятним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено таких акустичних гітар із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Істотна відмінність технічного рішення, що заявляється, від раніше відомих полягає в тому, голосник у верхній деці може змінюватися за діаметром з фіксацією у вибраному положенні без порушення закритості корпусу-резонатора завдяки наявності пелюсткової кругової діафрагми, яка його частково перекриває. Вказана відмінність дозволяє змінювати частотні характеристики гітари без ускладнення конструкції корпусурезонатора. Жодна з відомих акустичних гітар не може володіти відміченими властивостями оскільки їхні голосники не можуть змінювати свою форму і розміри. До технічних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести спрощення конструкції музичного щипкового інструменту зі зміною частотних характеристик, зокрема, гітари, за рахунок змінності розмірів голосника, а не корпусу-резонатора. Економічний ефект від впровадження корисної моделі, в порівнянні з використанням прототипу, отримують за рахунок зниження вартості музичного щипкового інструменту, зокрема, гітари, із змінним частотним рядом звучання. 5 Комп’ютерна верстка А. Крижанівський 58798 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
