Гітара диференціала зубофрезерувального верстата
Номер патенту: 27916
Опубліковано: 26.11.2007
Автори: Петровський Валерій Петрович, Бислов Олег Юрійович, Петровський Андрій Валерійович
Формула / Реферат
1. Гітара диференціала зубофрезерувального верстата, що містить змінні колеса, яка відрізняється тим, що в гітару введено планетарний механізм з передавальним відношенням від 150 до 1500.
2. Гітара диференціала за п. 1, яка відрізняється тим, що планетарний механізм з передавальним відношенням від 150 до 1500 введено на виході гітари.
Текст

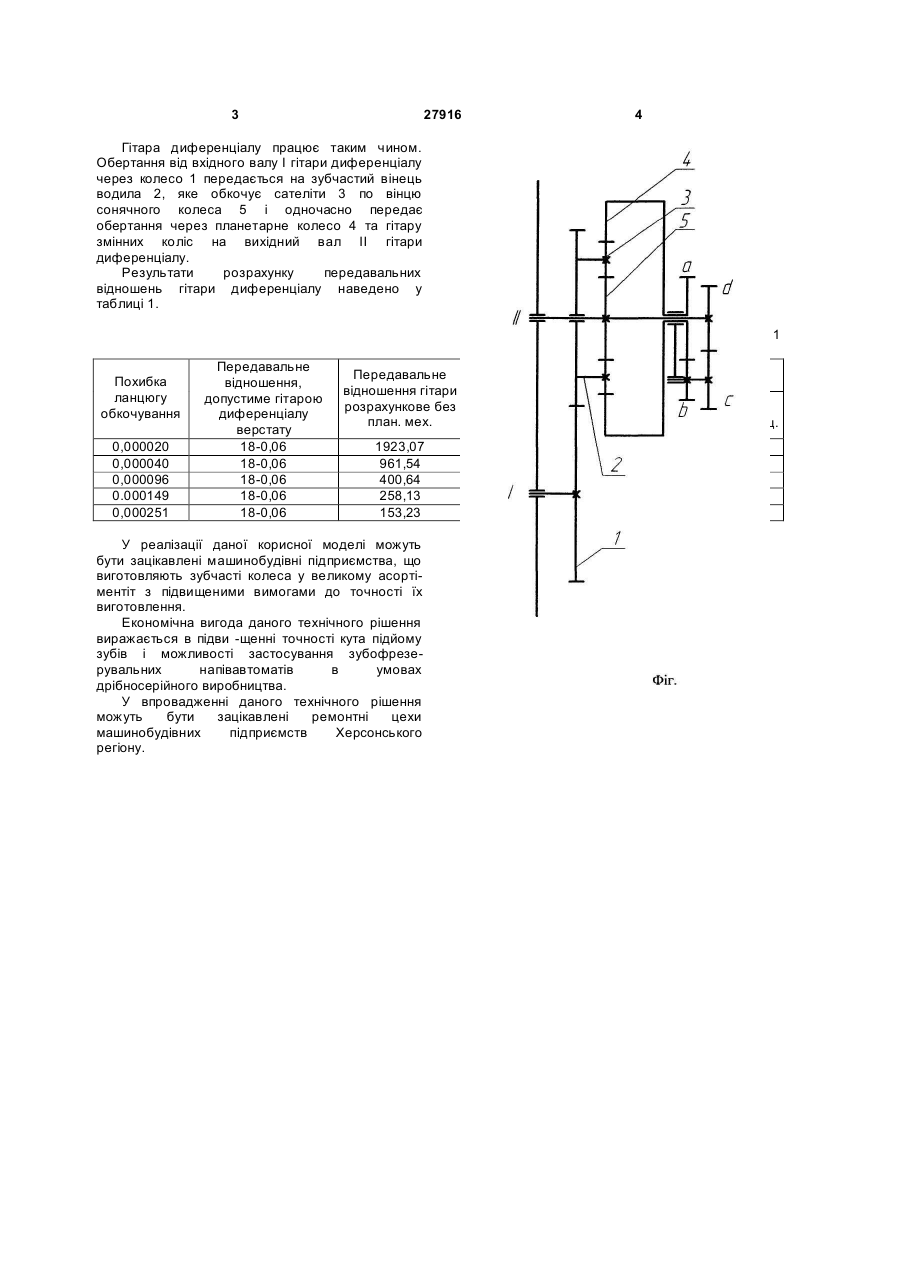

1. Гітара диференціала зубофрезерувального верстата, що містить змінні колеса, яка відрізняється тим, що в гітару введено планетарний механізм з передавальним відношенням від 150 до 1500. 2. Гітара диференціала за п. 1, яка відрізняється тим, що планетарний механізм з передавальним відношенням від 150 до 1500 введено на виході гітари. (19) (21) u200704471 (22) 23.04.2007 (24) 26.11.2007 (72) ПЕТРОВСЬКИЙ ВАЛЕРІЙ ПЕТРОВИЧ, UA, ПЕТРОВСЬКИЙ АНДРІЙ ВАЛЕРІЙОВИЧ, UA, БИСЛОВ ОЛЕГ ЮРІЙОВИЧ, UA (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) 3 27916 4 Гітара диференціалу працює таким чином. Обертання від вхідного валу І гітари диференціалу через колесо 1 передається на зубчастий вінець водила 2, яке обкочує сателіти 3 по вінцю сонячного колеса 5 і одночасно передає обертання через планетарне колесо 4 та гітару змінних коліс на вихідний вал II гітари диференціалу. Результати розрахунку передавальних відношень гітари диференціалу наведено у таблиці 1. Таблиця 1 Похибка ланцюгу обкочування 0,000020 0,000040 0,000096 0.000149 0,000251 Передавальне відношення, допустиме гітарою диференціалу верстату 18-0,06 18-0,06 18-0,06 18-0,06 18-0,06 Передавальне відношення гітари розрахункове без план. мех. 1923,07 961,54 400,64 258,13 153,23 У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що виготовляють зубчасті колеса у великому асортіментіт з підвищеними вимогами до точності їх виготовлення. Економічна вигода даного технічного рішення виражається в підви -щенні точності кута підйому зубів і можливості застосування зубофрезерувальних напівавтоматів в умовах дрібносерійного виробництва. У впровадженні даного технічного рішення можуть бути зацікавлені ремонтні цехи машинобудівних підприємств Херсонського регіону. Передавальні відношення із планетарним механізмом гітари планет, планет, гітари дифемеханізму механізму дифе-ренц. ренц. 150 12,820 1500 1,282 150 6,410 1500 0,641 150 2,671 1500 0,267 150 1,721 1500 0,172 150 1,022 1500 0,102
ДивитисяДодаткова інформація
Назва патенту англійськоюGear box of differential of gear-milling machine
Автори англійськоюPetrovskyi Valerii Petrovych, Petrovskyi Andrii Valeriiovych, Byslov Oleh Yuriiovych
Назва патенту російськоюГитара дифференциала зубофрезерного станка
Автори російськоюПетровский Валерий Петрович, Петровский Андрей Валерьевич, Быслов Олег Юрьевич
МПК / Мітки
МПК: B23G 1/00
Мітки: верстата, зубофрезерувального, гітара, диференціала
