B23G 1/00 — Способи нарізування різьби; автоматичні різьбонарізні верстати

Номер патенту: 75955

Опубліковано: 25.12.2012

Автори: Сичов Юрій Іванович, Аракелян Інна Сергіївна, Самчук Володимир Володимирович, Тарасюк Анатолій Петрович, Лях Бенгард Григорович

МПК: B23G 5/00, B23G 1/00

Мітки: нарізання, внутрішньої, пристрій, одночасного, зовнішньої, різьби

Формула / Реферат:

Пристрій для одночасного нарізання внутрішньої та зовнішньої різьби, що містить корпус, мітчик, плашку, який відрізняється тим, що через корпус проходить жорстко закріплена по центру вісь, на одному кінці якої встановлена, з можливістю обертання, плашка з виконаними рівномірно по всій окружності отворами для видаляння стружки, на торці корпус має конічний зубчастий вінець, який зчеплений через приводне конічне колесо з конічним вінцем, який...

Номер патенту: 69302

Опубліковано: 25.04.2012

Автори: Аксьонова Світлана Ізраілівна, Стародубов Сергій Юрійович, Кучма Світлана Миколаївна, Кістеньова Катерина Юріївна

МПК: B23G 1/00, B23G 5/00

Мітки: плашок, вороток

Формула / Реферат:

Вороток для плашок, що складається з круглого корпусу з центральним отвором під плашку, який відрізняється тим, що на торці корпусу виконано шестигранник в розмір "під ключ".

Номер патенту: 64951

Опубліковано: 25.11.2011

Автори: Канареєв Фелікс Миколайович, Новіков Павло Анатолійович, Харченко Олександр Олегович

МПК: B23G 1/00

Мітки: мітчика, спосіб, виготовлення

Формула / Реферат:

Спосіб виготовлення мітчика, що включає формоутворення бокових поверхонь зубів, який відрізняється тим, що на витках основної різі здійснюють нарізання (n+1) - західної правої і (n-1) - західної лівої різей з кроком основної різі мітчика, причому початок заходжень правих різей зміщують на , а лівих - на

Номер патенту: 87818

Опубліковано: 25.08.2009

Автори: Канареев Фелікс Миколайович, Новіков Павло Анатолійович

МПК: B23G 1/00

Мітки: різьб, малих, пристрій, нарізання, внутрішніх, діаметрів

Формула / Реферат:

Пристрій для нарізання внутрішніх різьб малих діаметрів, що містить корпус, привід головного руху, механізм подачі, приводну втулку, встановлену з можливістю обертання і кінематично зв'язану з приводом, всередині якої розташований шпиндель з патроном і мітчиком, стаканоподібний демпфер, в якому встановлений диск з отвором, в якому розміщена робоча частина мітчика, який відрізняється тим, що демпфер виконано у вигляді двох кілець, верхнє...

Номер патенту: 86343

Опубліковано: 27.04.2009

Автори: Новіков Павло Анатолійович, Канареєв Фелікс Миколайович

МПК: B23G 1/00

Мітки: різенарізний, патрон

Формула / Реферат:

Різенарізний патрон, що містить ведучий елемент із хвостовиком, ведений елемент із мітчикотримачем, пружний елемент, розташований між ними, який відрізняється тим, що на циліндрових протилежних поверхнях отвору ведучого елемента і ступеня веденого елемента виконані сегментні канавки однакового в осьовому перерізі радіуса, по поверхнях яких в осьових площинах рівномірно розташовані канавки напівкруглого перерізу, із розміщеними в них ребрами...

Номер патенту: 84394

Опубліковано: 27.10.2008

Автори: Новіков Павло Анатолійович, Канареєв Фелікс Миколайович

МПК: B23G 5/00, B23G 1/00

Мітки: головка, силова, різенарізувальна

Формула / Реферат:

Пристрій для нарізання внутрішніх різьб малих діаметрів, що містить силовий вузол, вузол перетворення рухів, мультиплікатор і шпиндельний вузол, який відрізняється тим, що привод виконаний у вигляді порожнистого циліндра, на внутрішній поверхні якого нарізано різь прямокутного профілю, а у вихід різі поміщена лопать, яка встановлена з можливістю гвинтового руху, причому зазначена лопать закріплена на порожнистому валу, у шліцьовий отвір якого...

Номер патенту: 27916

Опубліковано: 26.11.2007

Автори: Петровський Андрій Валерійович, Петровський Валерій Петрович, Бислов Олег Юрійович

МПК: B23G 1/00

Мітки: зубофрезерувального, верстата, диференціала, гітара

Формула / Реферат:

1. Гітара диференціала зубофрезерувального верстата, що містить змінні колеса, яка відрізняється тим, що в гітару введено планетарний механізм з передавальним відношенням від 150 до 1500.2. Гітара диференціала за п. 1, яка відрізняється тим, що планетарний механізм з передавальним відношенням від 150 до 1500 введено на виході гітари.

Номер патенту: 78189

Опубліковано: 15.03.2007

Автори: Зубко Віктор Петрович, Пащенко Валерій Дмитрович

МПК: B23C 3/00, B23G 1/00

Мітки: фрезерування, різьби, вихрового, агрегат, внутрішньої

Формула / Реферат:

Агрегат для вихрового фрезерування внутрішньої різьби, що містить вихрову головку, електродвигун, супорт, який відрізняється тим, що містить додатково пристрій, який складається з двох нерухомих плит: нижньої, що установлюється на поверхню деталі, в якій нарізається різьба, і кріпиться за допомогою допоміжних пристроїв, і верхньої, з'єднаних між собою двома напрямними жорстко закріпленими валами, розташованими на одній осі, і двома ходовими...

Номер патенту: 6496

Опубліковано: 16.05.2005

Автор: Люлько Володимир Миколайович

МПК: B23C 3/00, B23G 1/00

Мітки: спосіб, форми, інструмента, кромок, контролем, різальних, гвинта, виготовлення

Формула / Реферат:

Спосіб виготовлення гвинта з контролем форми різальних кромок інструмента, який полягає у виготовленні інструмента із формоутворювальними різальними кромками, їх контроль, установку інструмента під кутом і на відстані до заготовки з накладенням необхідних кінематичних зв'язків інструмента і/або заготовки для здійснення процесу різання, який відрізняється тим, що формоутворювальні кромки інструмента розраховують на декілька параметрів...

Номер патенту: 6495

Опубліковано: 16.05.2005

Автор: Люлько Володимир Миколайович

МПК: B21H 3/00, B23G 1/00

Мітки: геометричній, гвинта, спосіб, виготовлення, моделі

Формула / Реферат:

1. Спосіб виготовлення гвинта по його геометричній моделі, який включає попередній розрахунок геометрії профілів різальних кромок фрези за формою та розмірами профілів зубів гвинтів, осьовому ходу, діаметру заготовки фрези, параметрів установки фрези стосовно заготовки гвинта, обробку різальних кромок на заготовці фрези по розрахованим координатах точок для виготовлення фрези, установку фрези під кутом і на відстані до заготовки з накладенням...

Номер патенту: 3876

Опубліковано: 15.12.2004

Автори: Пестунов Володимир Михайлович, Павленко Іван Іванович, Головач Євген Вікторович

МПК: B23B 3/00, B23G 1/00

Мітки: модуль, верстатний

Формула / Реферат:

 Верстатний модуль, що містить дві шпиндельні бабки, одна з яких з’єднана з механізмом повздовжньої подачі, супорт, що з’єднаний з механізмами повздовжньої та поперечної подачі, і систему числового програмного управління (ЧПУ), який відрізняється тим, що задня шпиндельна бабка встановлена на платформі і оснащена механізмом повороту навколо вертикальної осі, яка проходить через вісь шпинделя шпиндельної бабки.

Номер патенту: 66816

Опубліковано: 15.06.2004

Автори: Канарєєв Фелікс Миколайович, Полянцев Іван Олександрович, Резінкіна Тетяна Валеріївна

МПК: B23G 1/00

Мітки: внутрішніх, різьб, діаметрів, малих, нарізання, пристрій

Формула / Реферат:

Пристрій для нарізання внутрішніх різьб малих діаметрів, що містить корпус, привід головного руху, механізм подачі, шпиндель, патрон, мітчик, який відрізняється тим, що в корпусі встановлена з можливістю обертання втулка, кінематично зв'язана з приводом, всередині якої розміщено шпиндель і на зазначеній втулці встановлено стакан, а на останньому закріплено диск з отвором, причому конфігурація отвору відповідає конфігурації поперечного...

Номер патенту: 67566

Опубліковано: 15.06.2004

Автори: Малишко Іван Олександрович, Полока Денис Анатолійович, Свиридова Наталія Юріївна

МПК: B23G 1/00

Мітки: багатошпиндельна, свердлильна, головка

Формула / Реферат:

Багатошпиндельна свердлильна головка, що містить корпус, телескопічні вали, які розташовані в корпусі, головний шпиндель та робочі шпинделі з зубчастими передачами на кожному робочому шпинделі, яка відрізняється тим, що кожен робочий шпиндель має незалежний гідравлічний привод подач, шток якого зв'язаний жорстко з робочим шпинделем, а циліндр гідроприводу закріплений на його втулці.

Номер патенту: 66723

Опубліковано: 17.05.2004

Автори: Великоцький Роман Євгенович, Бондар Ігор Олександрович, Ошейко Євген Анатолійович

МПК: B23G 1/00

Мітки: спосіб, внутрішньої, нерухомих, різі, заготовках, нарізування

Формула / Реферат:

Спосіб нарізування внутрішньої різі у нерухомих заготовках, при якому вісь інструмента зміщують щодо осі отвору, який відрізняється тим, що інструмент виконують у вигляді мітчика діаметром, що дорівнює 0,4-0,6 діаметра різі, а врізання мітчика здійснюють подачею заготовки, закріпленої на столі верстата, причому подачу заготовки виконують рівною кроку різі отвору за один оберт обертання шпинделя верстата, при цьому мітчик оснащують однією...

Номер патенту: 64825

Опубліковано: 15.03.2004

Автор: Давиденко Андрій Костянтинович

МПК: B23C 3/00, B23G 1/00

Мітки: виготовлення, гвинтів, спосіб

Формула / Реферат:

Спосіб виготовлення гвинтів, який полягає у виготовленні фрези за раніше виконаними розрахунками, встановленні її на станок під кутом до осі обертання заготовки з міжосьовою відстанню між ними, обробці заготовки і перевірці форми контура зубів фрези, який відрізняється тим, що форму контура зубів фрези перевіряють комп’ютерним тестуванням по точках поперечного перерізу, проводять комп’ютерну обробку одержаних параметрів, порівнюючи їх з...

Номер патенту: 41922

Опубліковано: 15.10.2001

Автори: Зубков Ніколай Ніколаєвіч, Овчінніков Алєксандр Івановіч

МПК: B23B 1/00, B23C 3/00, B23B 27/00 ...

Мітки: інструмент, чергуються, одержання, варіанти, западинами, спосіб, реалізації, виступами, поверхонь

Формула / Реферат:

1. Способ получения поверхностей с чередующимися выступами и впадинами, заключающийся в том, что при относительном движении инструмента (1) и заготовки (10,15,19) поверхностный слой заготовки (10,15,19) подрезают инструментом (1), имеющим одну прямолинейную режущую кромку (4) и пластически деформируют подрезанный слой (11), сохраняя его на поверхности заготовки (10,15,19), отличающийся тем, что при получении выступов (12,17,26,27,36,41,43) и...

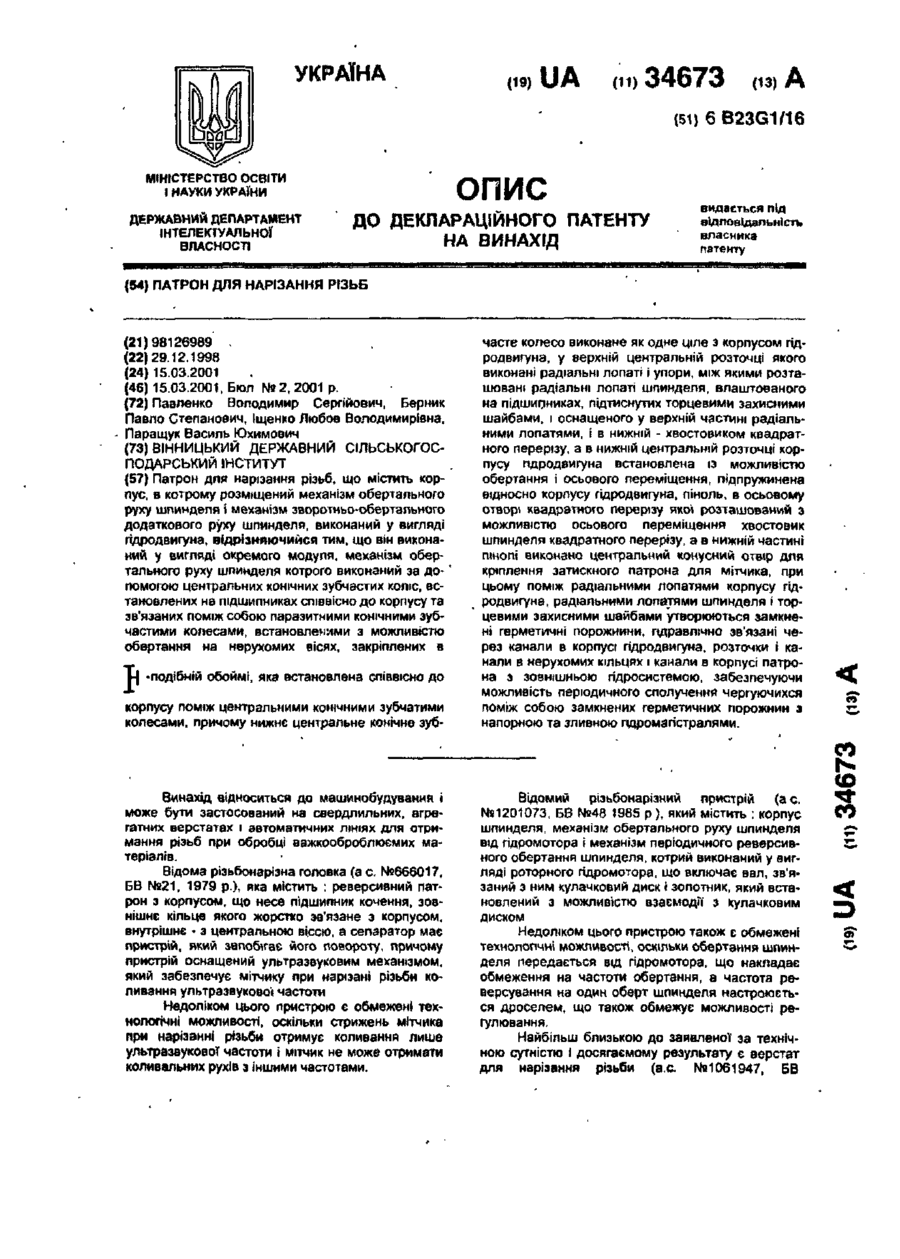

Номер патенту: 34673

Опубліковано: 15.03.2001

Автори: Павленко Володимир Сергійович, Берник Павло Степанович, Паращук Василь Юхимович, Іщенко Любов Володимирівна

МПК: B23G 1/00

Мітки: нарізання, різьб, патрон

Формула / Реферат:

Патрон для нарізання різьб, що містить корпус, в котрому розміщений механізм обертального руху шпинделя і механізм зворотньо-обертального додаткового руху шпинделя, виконаний у вигляді гідродвигуна, відрізняючийся тим, що він виконаний у вигляді окремого модуля, механізм обертального руху шпинделя котрого виконаний за допомогою центральних конічних зубчастих коліс, встановлених на підшипниках співвісно до корпусу та зв'язаних поміж собою...

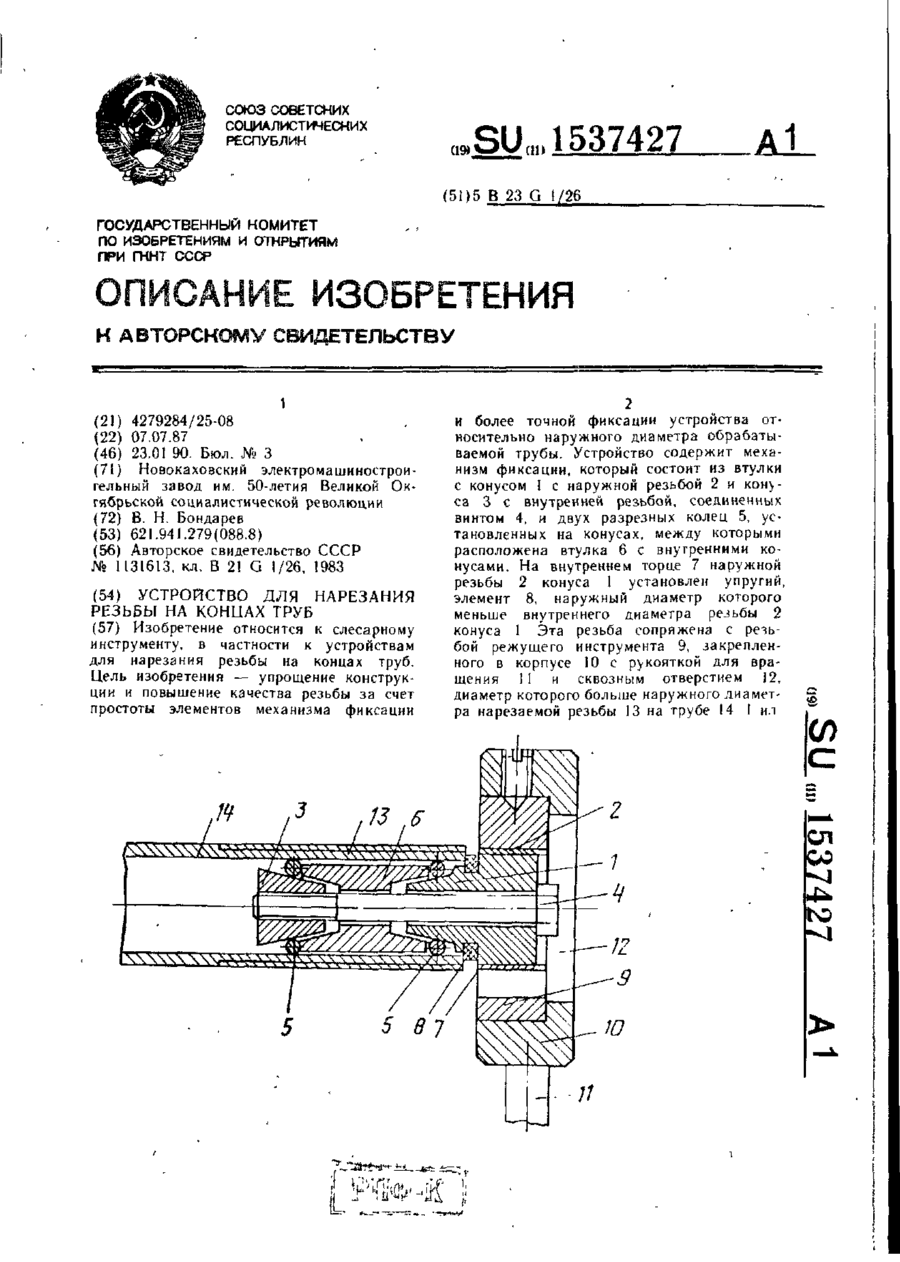

Номер патенту: 23010

Опубліковано: 30.06.1998

Автор: Бондарев Віктор Миколайович

МПК: B23G 1/00

Мітки: різьби, пристрій, труб, кінцях, нарізання

Формула / Реферат:

Устройство для нарезания резьбы на концах труб, содержащее корпус с инструментом и механизм фиксации, выполненный в виде втулки с наружной резьбой и стяжного болта с конусом, отличающееся тем, что, с целью упрощения конструкции и повышения качества резьбы, устройство снабжено двумя разрезными кольцами, упругим элементом и дополнительной втулкой с коническими отверстиями, стенки одного из которых предназначены для взаимодействия с конусом...

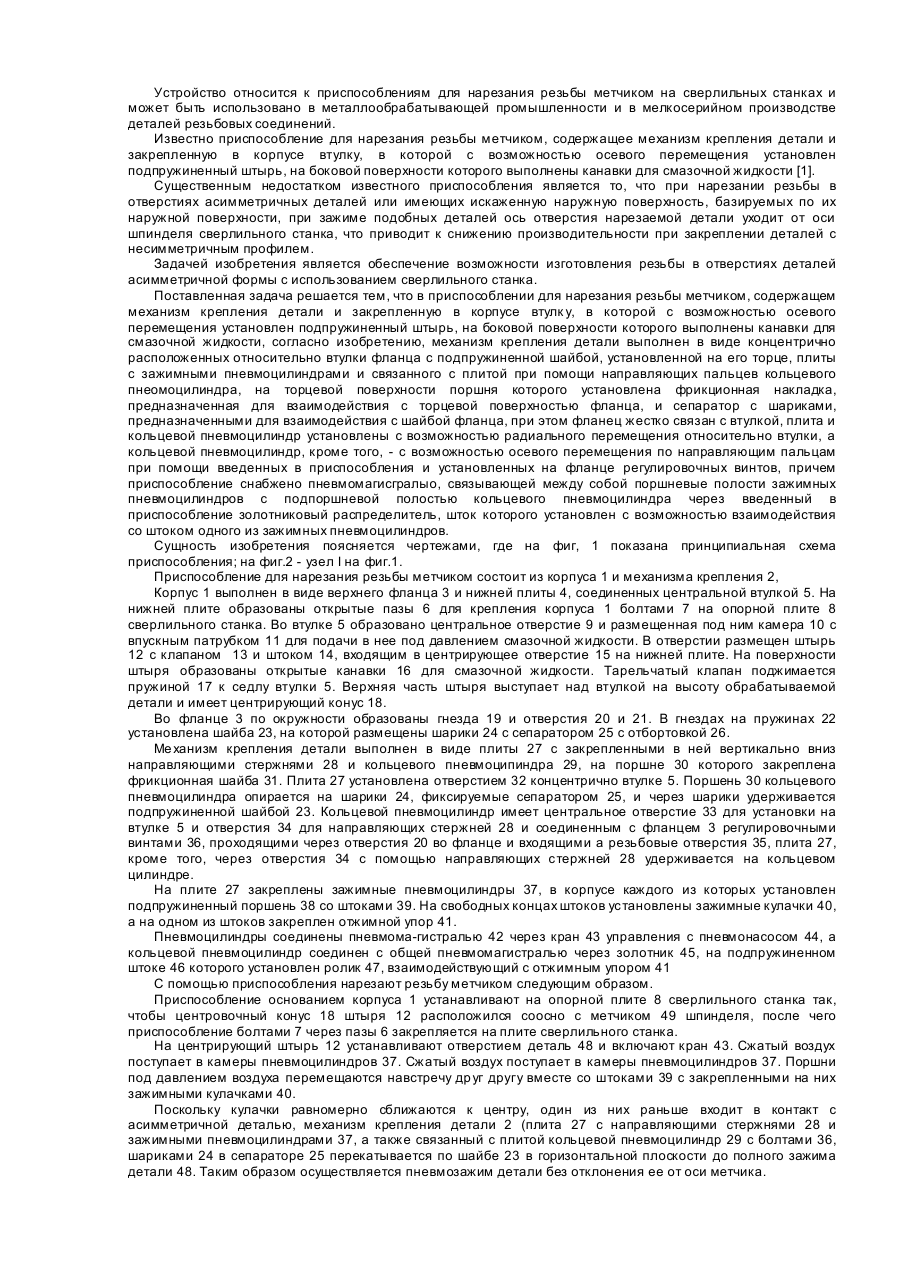

Номер патенту: 18764

Опубліковано: 25.12.1997

Автор: Константінов Василь Прокоповіч

МПК: B23G 1/00

Мітки: мітчиком, нарізання, пристрій, різьби

Формула / Реферат:

Приспособление для нарезания резьбы метчиком, содержащее механизм крепления детали и закрепленную в корпусе втулку, в которой с возможностью осевого перемещения установлен подпружиненный штырь, на боковой поверхности которого выполнены канавки для смазочной жидкости, отличающееся тем, что механизм крепления детали выполнен в виде концентрично расположенных относительно втулки фланца с подпружиненной шайбой, установленной на его торце, плиты с...
