Нитконатяжний пристрій для основов’язальної машини

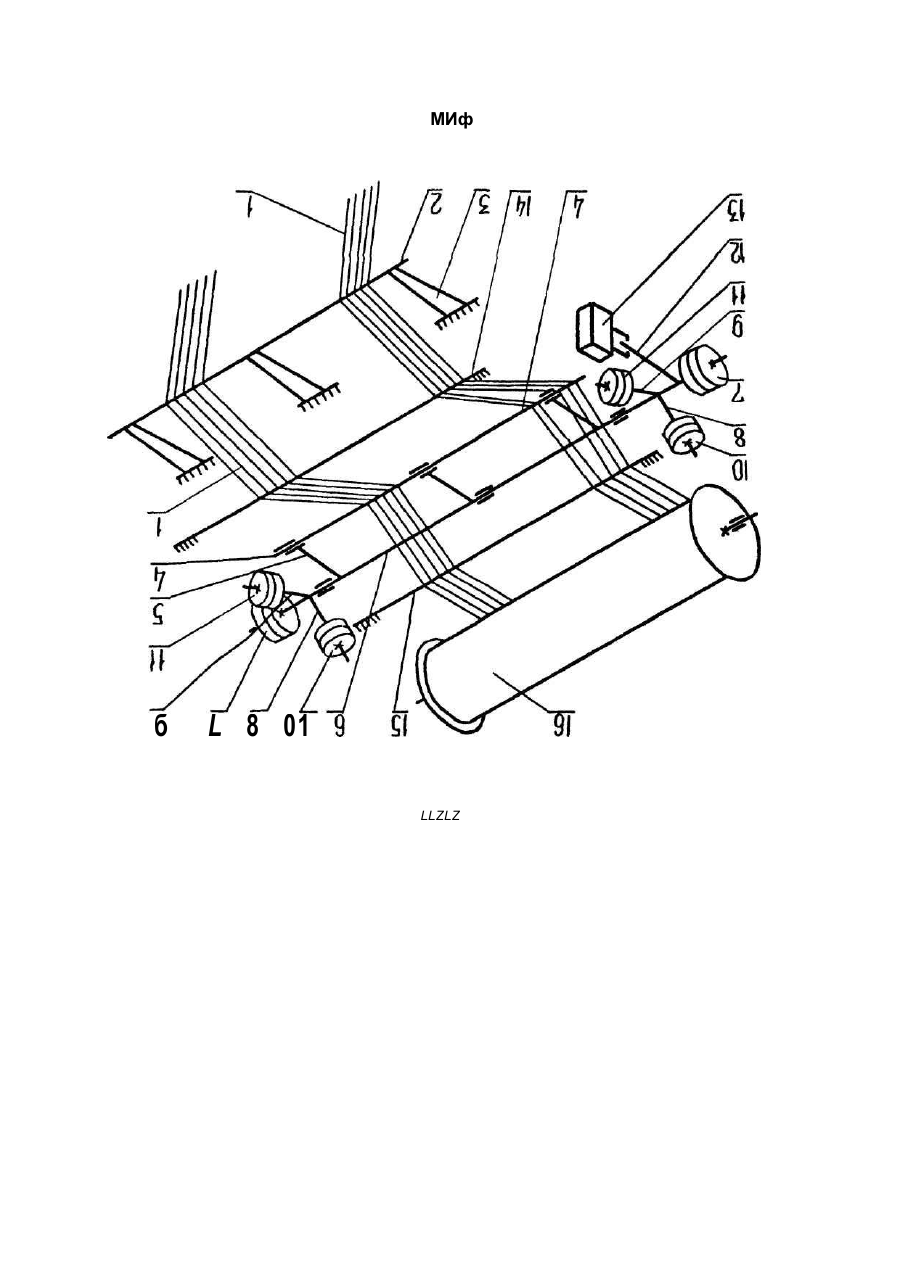

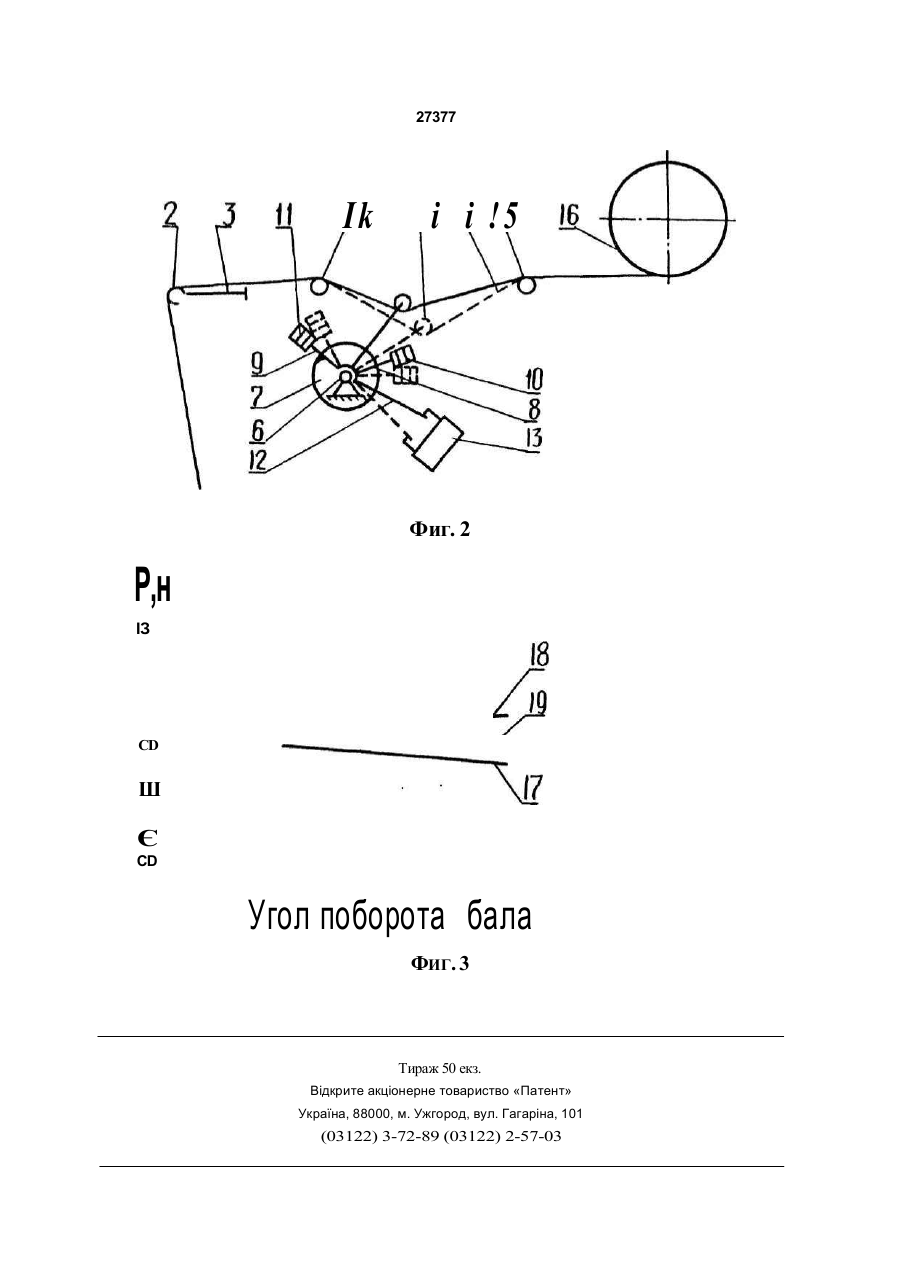

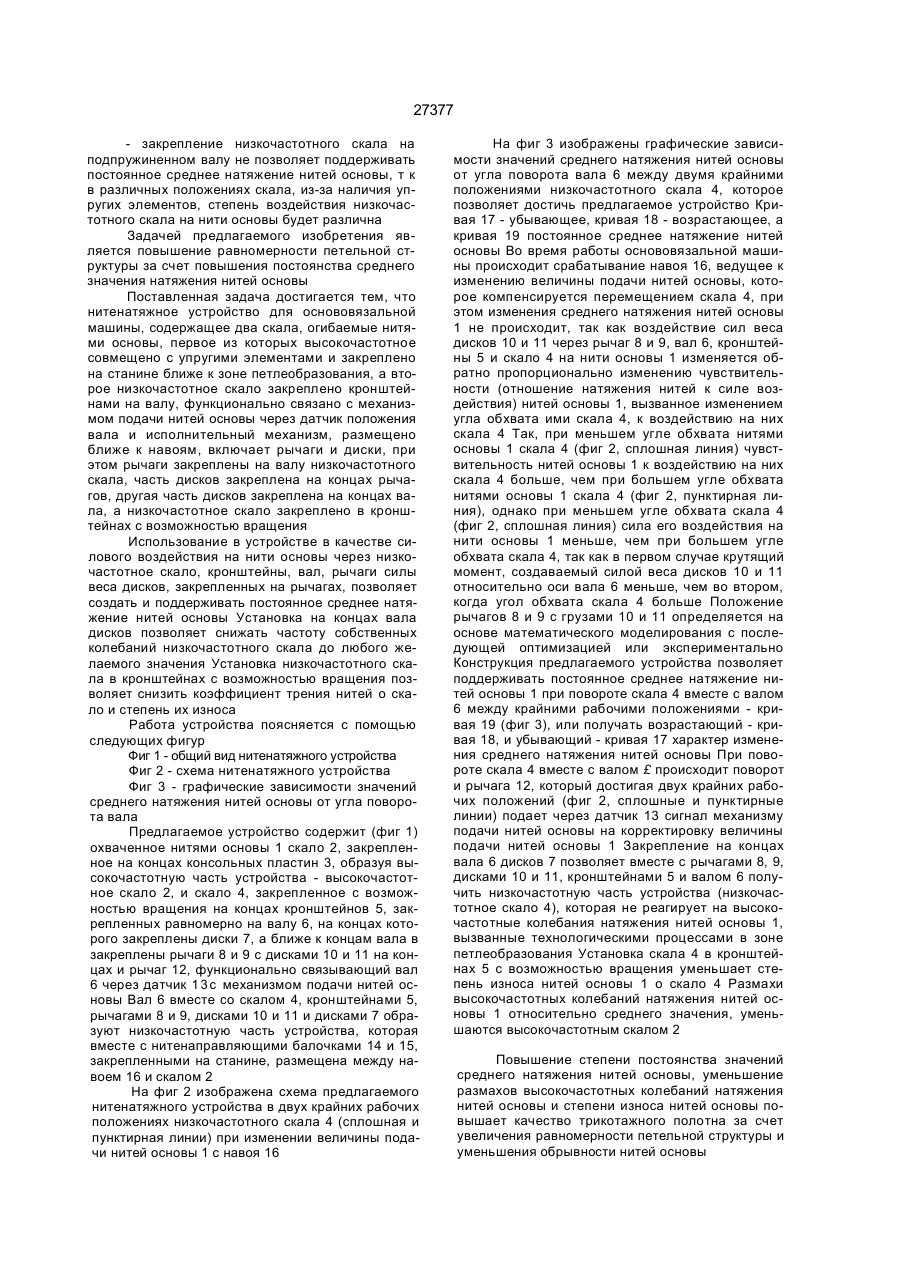

Нитенатяжное устройство для основовязальной машины, содержащее два скала, огибаемые нитями основы, первое из которых высокочастотное совмещено с упругими элементами, закрепленными на станине ближе к зоне петлеобразования, а второе низкочастотное скало закреплено кронштейнами на валу, функционально связано с механизмом подачи нитей основы, размещено ближе к навоям, отличающееся тем, что включает рычаги и диски, при этом рычаги закреплены на валу низкочастотного скала, часть дисков закреплена на концах рычагов, другая часть дисков закреплена на концах вала, а низкочастотное скало установлено в кронштейнах с возможностью вращения. Изобретение относится к трикотажной промышленности, в частности к регулированию натяжения нитей основы на основовязальной машине. Известно [1] нитенатяжное устройство, включающее скало, огибаемое нитями основы, которое конструктивно совмещено с упругим элементом, закрепленным на станине основовязальной машины. Такое техническое решение позволяет существенно повысить частоту собственных колебаний устройства, что положительно сказывается на уменьшении размахов колебаний натяжения нитей основы. Устройство имеет недостаток - не обеспечивает поддержание постоянного значения среднего натяжения на протяжении работы основовязальной машины. Известно [2] устройство, которое, включая систему рычагов, воздействует на нити основы за счет силы веса грузов. Устройство позволяет повысить степень постоянства среднего значения натяжения нитей основы, однако имеет недостаток - не обеспечивает уменьшение размахов цикловых колебаний натяжения нитей, т.е. не позволяет снизить количество обрывов нитей основы. Известно [3] нитенатяжное устройство, в котором скало через упругие пластины закреплено на подпружиненном валу, функционально связанном с механизмом подачи нитей основы. Уст ройство обеспечивает, за счет использования подпружиненного вала, увеличение степени постоянства среднего натяжения нитей основы, а за счет закрепления скала на концах упругих пластин - снижение размахов колебаний натяжения нитей. Устройство имеет недостатки: - использование подпружиненного вала изза особенностей пружин - зависимость величины деформации пружины от силы деформации, не обеспечивает высокой степени поддержания среднего натяжения нитей основы; - отрицательное влияние подпружиненного вала, за счет присутствия резонансных явлений, на уменьшение размахов колебаний нитей осно вы. Известно [4] устройство, содержащее' два нитенаправляющих скала, первое из которых, размещенное ближе к зоне петлеобразования, конструктивно совмещено с упругими элементами, и имеющее как минимум на порядок больше частоту собственных колебаний второе низкочастотное скало, которое рычагами закреплено на подпружиненном валу и функционально связано через датчик положения вала и исполнительный механизм с механизмом подачи нитей основы. Устройство имеет недостатки: - в устройстве отсутствуют конструктивные элементы, позволяющие снижать частоту собст венных колебаний низкочастотного скала; (72) Параска Георгій Борисович, Моісеенко Федір Андріанович (73) Технологічний університет Поділля (56) 1. Авторское свидетельство № 144256, МПК D 04 В 27/14, 1962. 2. Патент Швейцарии, МПК 03 D 49/06,1968. 3. Каценеленбоген A.M., Верховинина Л.Д Уст ройство, работа и обслуживание основовязальных машин. М., Легкая и пищевая промышленность, 1982. 4. Авторское свидетельство № 1723221, МПК 04 В 27/10.1992. см О to 27377 - закрепление низкочастотного скала на подпружиненном валу не позволяет поддерживать постоянное среднее натяжение нитей основы, т к в различных положениях скала, из-за наличия упругих элементов, степень воздействия низкочастотного скала на нити основы будет различна Задачей предлагаемого изобретения является повышение равномерности петельной структуры за счет повышения постоянства среднего значения натяжения нитей основы Поставленная задача достигается тем, что нитенатяжное устройство для основовязальной машины, содержащее два скала, огибаемые нитями основы, первое из которых высокочастотное совмещено с упругими элементами и закреплено на станине ближе к зоне петлеобразования, а второе низкочастотное скало закреплено кронштейнами на валу, функционально связано с механизмом подачи нитей основы через датчик положения вала и исполнительный механизм, размещено ближе к навоям, включает рычаги и диски, при этом рычаги закреплены на валу низкочастотного скала, часть дисков закреплена на концах рычагов, другая часть дисков закреплена на концах вала, а низкочастотное скало закреплено в кронштейнах с возможностью вращения Использование в устройстве в качестве силового воздействия на нити основы через низкочастотное скало, кронштейны, вал, рычаги силы веса дисков, закрепленных на рычагах, позволяет создать и поддерживать постоянное среднее натяжение нитей основы Установка на концах вала дисков позволяет снижать частоту собственных колебаний низкочастотного скала до любого желаемого значения Установка низкочастотного скала в кронштейнах с возможностью вращения позволяет снизить коэффициент трения нитей о скало и степень их износа Работа устройства поясняется с помощью следующих фигур Фиг 1 - общий вид нитенатяжного устройства Фиг 2 - схема нитенатяжного устройства Фиг 3 - графические зависимости значений среднего натяжения нитей основы от угла поворота вала Предлагаемое устройство содержит (фиг 1) охваченное нитями основы 1 скало 2, закрепленное на концах консольных пластин 3, образуя высокочастотную часть устройства - высокочастотное скало 2, и скало 4, закрепленное с возможностью вращения на концах кронштейнов 5, закрепленных равномерно на валу 6, на концах которого закреплены диски 7, а ближе к концам вала в закреплены рычаги 8 и 9 с дисками 10 и 11 на концах и рычаг 12, функционально связывающий вал 6 через датчик 1 3 с механизмом подачи нитей основы Вал 6 вместе со скалом 4, кронштейнами 5, рычагами 8 и 9, дисками 10 и 11 и дисками 7 образуют низкочастотную часть устройства, которая вместе с нитенаправляющими балочками 14 и 15, закрепленными на станине, размещена между навоем 16 и скалом 2 На фиг 2 изображена схема предлагаемого нитенатяжного устройства в двух крайних рабочих положениях низкочастотного скала 4 (сплошная и пунктирная линии) при изменении величины подачи нитей основы 1 с навоя 16 На фиг 3 изображены графические зависимости значений среднего натяжения нитей основы от угла поворота вала 6 между двумя крайними положениями низкочастотного скала 4, которое позволяет достичь предлагаемое устройство Кривая 17 - убывающее, кривая 18 - возрастающее, а кривая 19 постоянное среднее натяжение нитей основы Во время работы основовязальной машины происходит срабатывание навоя 16, ведущее к изменению величины подачи нитей основы, которое компенсируется перемещением скала 4, при этом изменения среднего натяжения нитей основы 1 не происходит, так как воздействие сил веса дисков 10 и 11 через рычаг 8 и 9, вал 6, кронштейны 5 и скало 4 на нити основы 1 изменяется обратно пропорционально изменению чувствительности (отношение натяжения нитей к силе воздействия) нитей основы 1, вызванное изменением угла обхвата ими скала 4, к воздействию на них скала 4 Так, при меньшем угле обхвата нитями основы 1 скала 4 (фиг 2, сплошная линия) чувствительность нитей основы 1 к воздействию на них скала 4 больше, чем при большем угле обхвата нитями основы 1 скала 4 (фиг 2, пунктирная линия), однако при меньшем угле обхвата скала 4 (фиг 2, сплошная линия) сила его воздействия на нити основы 1 меньше, чем при большем угле обхвата скала 4, так как в первом случае крутящий момент, создаваемый силой веса дисков 10 и 11 относительно оси вала 6 меньше, чем во втором, когда угол обхвата скала 4 больше Положение рычагов 8 и 9 с грузами 10 и 11 определяется на основе математического моделирования с последующей оптимизацией или экспериментально Конструкция предлагаемого устройства позволяет поддерживать постоянное среднее натяжение нитей основы 1 при повороте скала 4 вместе с валом 6 между крайними рабочими положениями - кривая 19 (фиг 3), или получать возрастающий - кривая 18, и убывающий - кривая 17 характер изменения среднего натяжения нитей основы При повороте скала 4 вместе с валом £ происходит поворот и рычага 12, который достигая двух крайних рабочих положений (фиг 2, сплошные и пунктирные линии) подает через датчик 13 сигнал механизму подачи нитей основы на корректировку величины подачи нитей основы 1 Закрепление на концах вала 6 дисков 7 позволяет вместе с рычагами 8, 9, дисками 10 и 11, кронштейнами 5 и валом 6 получить низкочастотную часть устройства (низкочастотное скало 4), которая не реагирует на высокочастотные колебания натяжения нитей основы 1, вызванные технологическими процессами в зоне петлеобразования Установка скала 4 в кронштейнах 5 с возможностью вращения уменьшает степень износа нитей основы 1 о скало 4 Размахи высокочастотных колебаний натяжения нитей основы 1 относительно среднего значения, уменьшаются высокочастотным скалом 2 Повышение степени постоянства значений среднего натяжения нитей основы, уменьшение размахов высокочастотных колебаний натяжения нитей основы и степени износа нитей основы повышает качество трикотажного полотна за счет увеличения равномерности петельной структуры и уменьшения обрывности нитей основы МИф б L 8 01 LLZLZ 27377 Ik і і !5 Фиг. 2 Р,н ІЗ CD Ш Є CD Угол поборота бала ФИГ. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
