Робочий орган розпушувача

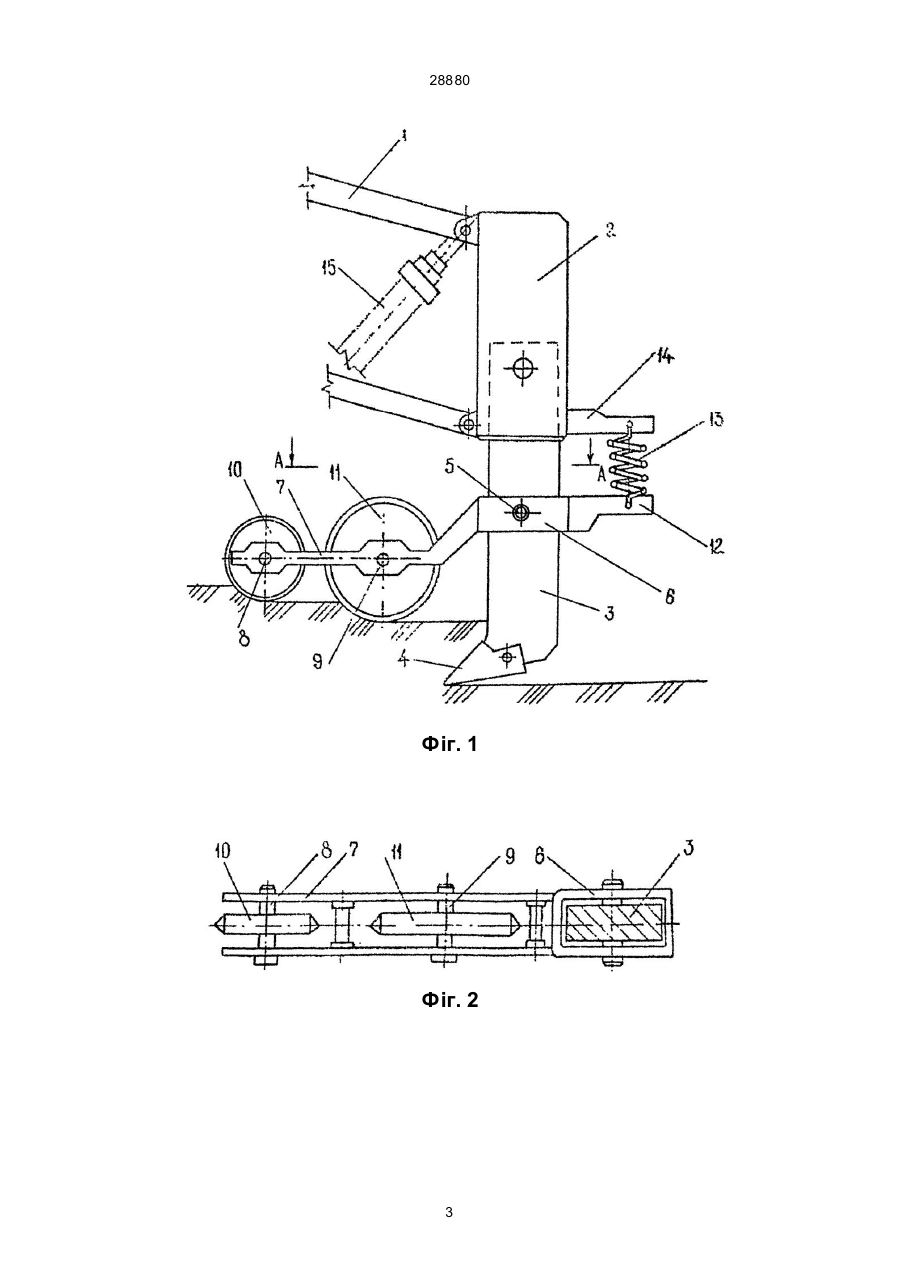

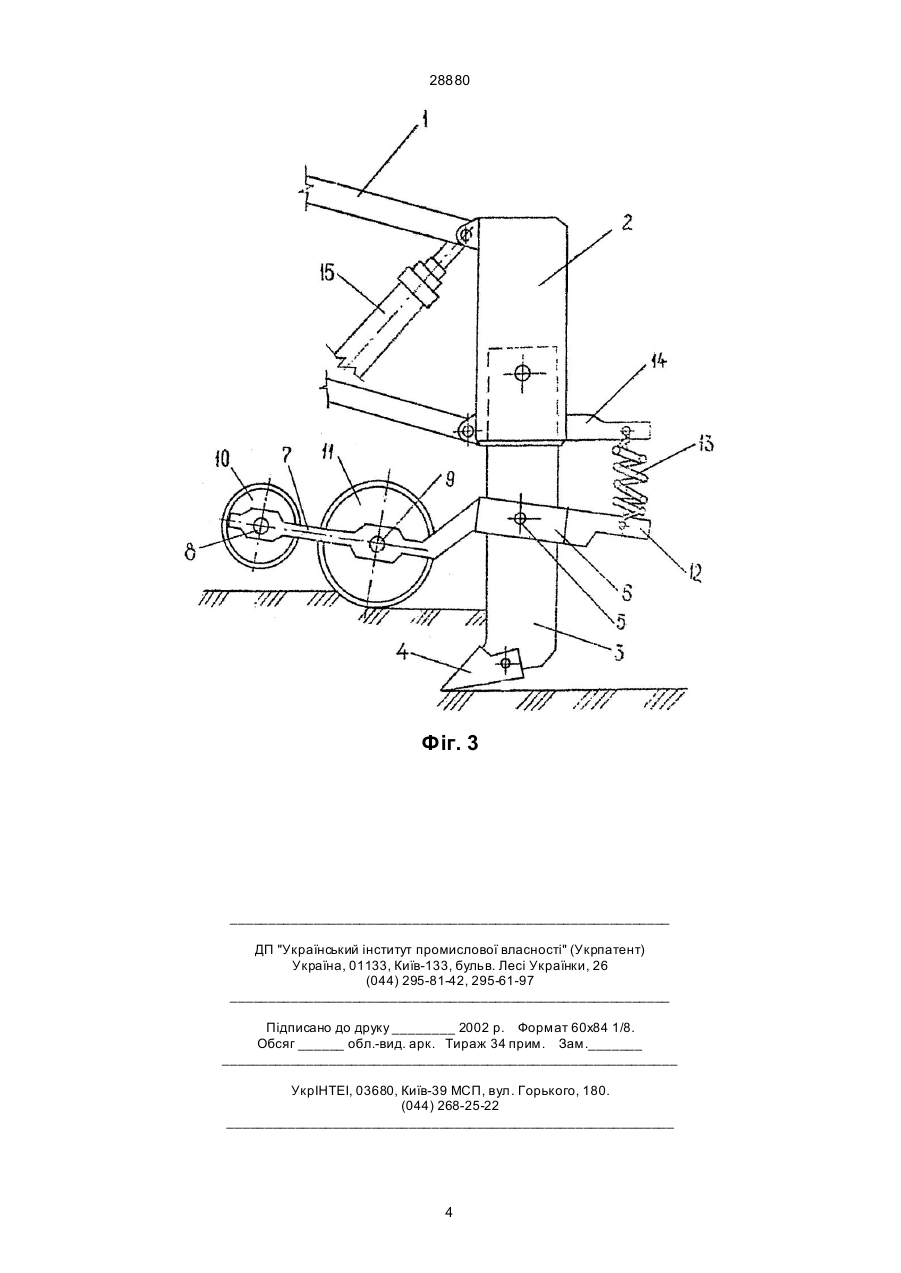

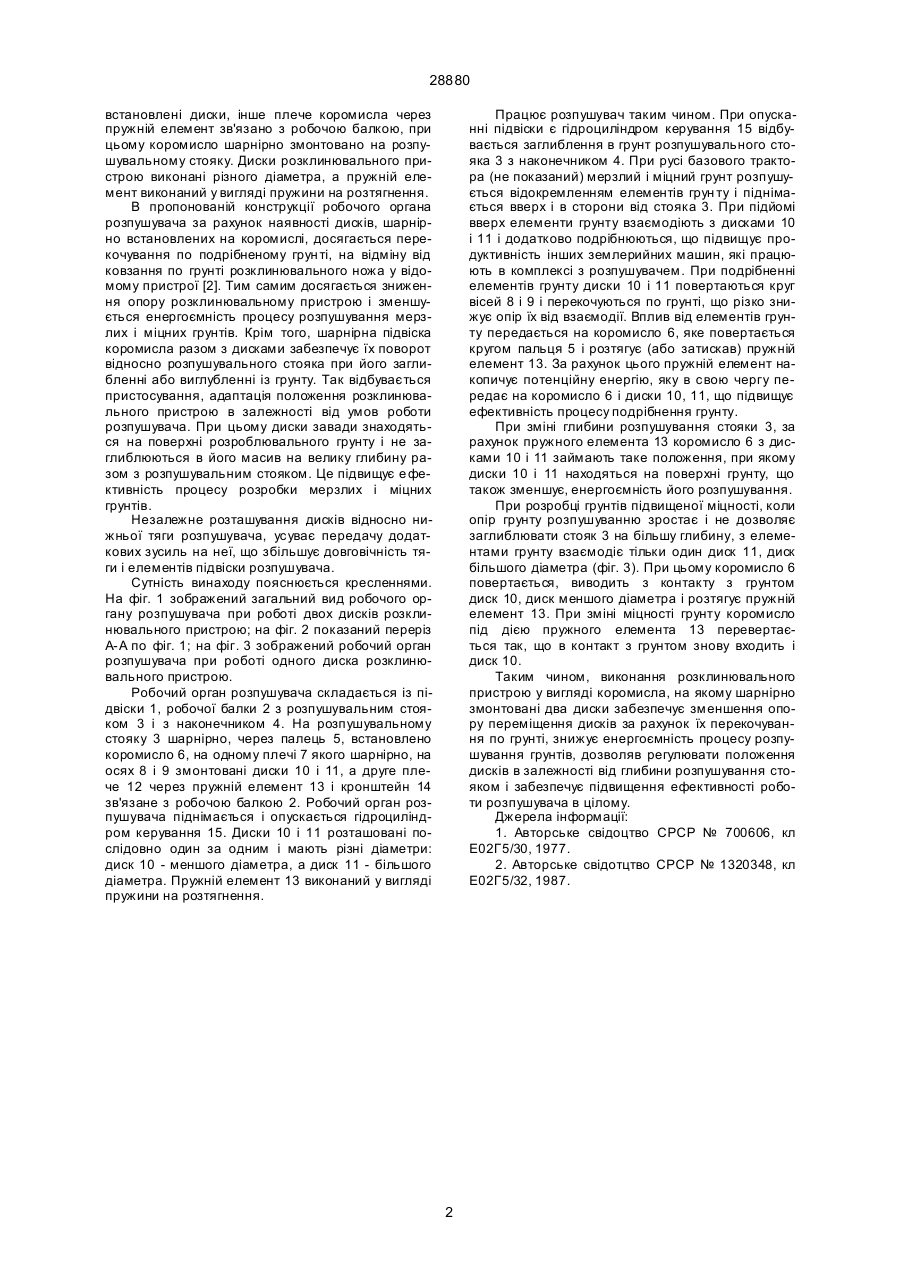

1. Робочий орган розпушувача, який має підвіску, робочу балку з розпушувальним стояком і наконечником, розклинювальний пристрій, гідроциліндр керування, який відрізняється тим, що 28880 встановлені диски, інше плече коромисла через пружній елемент зв'язано з робочою балкою, при цьому коромисло шарнірно змонтовано на розпушувальному стояку. Диски розклинювального пристрою виконані різного діаметра, а пружній елемент виконаний у вигляді пружини на розтягнення. В пропонованій конструкції робочого органа розпушувача за рахунок наявності дисків, шарнірно встановлених на коромислі, досягається перекочування по подрібненому грун ті, на відміну від ковзання по грунті розклинювального ножа у відомому пристрої [2]. Тим самим досягається зниження опору розклинювальному пристрою і зменшується енергоємність процесу розпушування мерзлих і міцних грунтів. Крім того, шарнірна підвіска коромисла разом з дисками забезпечує їх поворот відносно розпушувального стояка при його заглибленні або виглубленні із грунту. Так відбувається пристосування, адаптація положення розклинювального пристрою в залежності від умов роботи розпушувача. При цьому диски завади знаходяться на поверхні розроблювального грунту і не заглиблюються в його масив на велику глибину разом з розпушувальним стояком. Це підвищує е фективність процесу розробки мерзлих і міцних грунтів. Незалежне розташування дисків відносно нижньої тяги розпушувача, усуває передачу додаткових зусиль на неї, що збільшує довговічність тяги і елементів підвіски розпушувача. Сутність винаходу пояснюється кресленнями. На фіг. 1 зображений загальний вид робочого органу розпушувача при роботі двох дисків розклинювального пристрою; на фіг. 2 показаний переріз А-А по фіг. 1; на фіг. 3 зображений робочий орган розпушувача при роботі одного диска розклинювального пристрою. Робочий орган розпушувача складається із підвіски 1, робочої балки 2 з розпушувальним стояком 3 і з наконечником 4. На розпушувальному стояку 3 шарнірно, через палець 5, встановлено коромисло 6, на одному плечі 7 якого шарнірно, на осях 8 і 9 змонтовані диски 10 і 11, а друге плече 12 через пружній елемент 13 і кронштейн 14 зв'язане з робочою балкою 2. Робочий орган розпушувача піднімається і опускається гідроциліндром керування 15. Диски 10 і 11 розташовані послідовно один за одним і мають різні діаметри: диск 10 - меншого діаметра, а диск 11 - більшого діаметра. Пружній елемент 13 виконаний у вигляді пружини на розтягнення. Працює розпушувач таким чином. При опусканні підвіски є гідроциліндром керування 15 відбувається заглиблення в грунт розпушувального стояка 3 з наконечником 4. При русі базового трактора (не показаний) мерзлий і міцний грунт розпушується відокремленням елементів грун ту і піднімається вверх і в сторони від стояка 3. При підйомі вверх елементи грунту взаємодіють з дисками 10 і 11 і додатково подрібнюються, що підвищує продуктивність інших землерийних машин, які працюють в комплексі з розпушувачем. При подрібненні елементів грунту диски 10 і 11 повертаються круг вісей 8 і 9 і перекочуються по грунті, що різко знижує опір їх від взаємодії. Вплив від елементів грунту передається на коромисло 6, яке повертається кругом пальця 5 і розтягує (або затискав) пружній елемент 13. За рахунок цього пружній елемент накопичує потенційну енергію, яку в свою чергу передає на коромисло 6 і диски 10, 11, що підвищує ефективність процесу подрібнення грунту. При зміні глибини розпушування стояки 3, за рахунок пружного елемента 13 коромисло 6 з дисками 10 і 11 займають таке положення, при якому диски 10 і 11 находяться на поверхні грунту, що також зменшує, енергоємність його розпушування. При розробці грунтів підвищеної міцності, коли опір грунту розпушуванню зростає і не дозволяє заглиблювати стояк 3 на більшу глибину, з елементами грунту взаємодіє тільки один диск 11, диск більшого діаметра (фіг. 3). При цьому коромисло 6 повертається, виводить з контакту з грунтом диск 10, диск меншого діаметра і розтягує пружній елемент 13. При зміні міцності грунту коромисло під дією пружного елемента 13 перевертається так, що в контакт з грунтом знову входить і диск 10. Таким чином, виконання розклинювального пристрою у вигляді коромисла, на якому шарнірно змонтовані два диски забезпечує зменшення опору переміщення дисків за рахунок їх перекочування по грунті, знижує енергоємність процесу розпушування грунтів, дозволяв регулювати положення дисків в залежності від глибини розпушування стояком і забезпечує підвищення ефективності роботи розпушувача в цілому. Джерела інформації: 1. Авторське свідоцтво СРСР № 700606, кл Е02Г5/30, 1977. 2. Авторське свідотцтво СРСР № 1320348, кл Е02Г5/32, 1987. 2 28880 Фіг. 1 Фіг. 2 3 28880 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
