Ділянка розливання металу

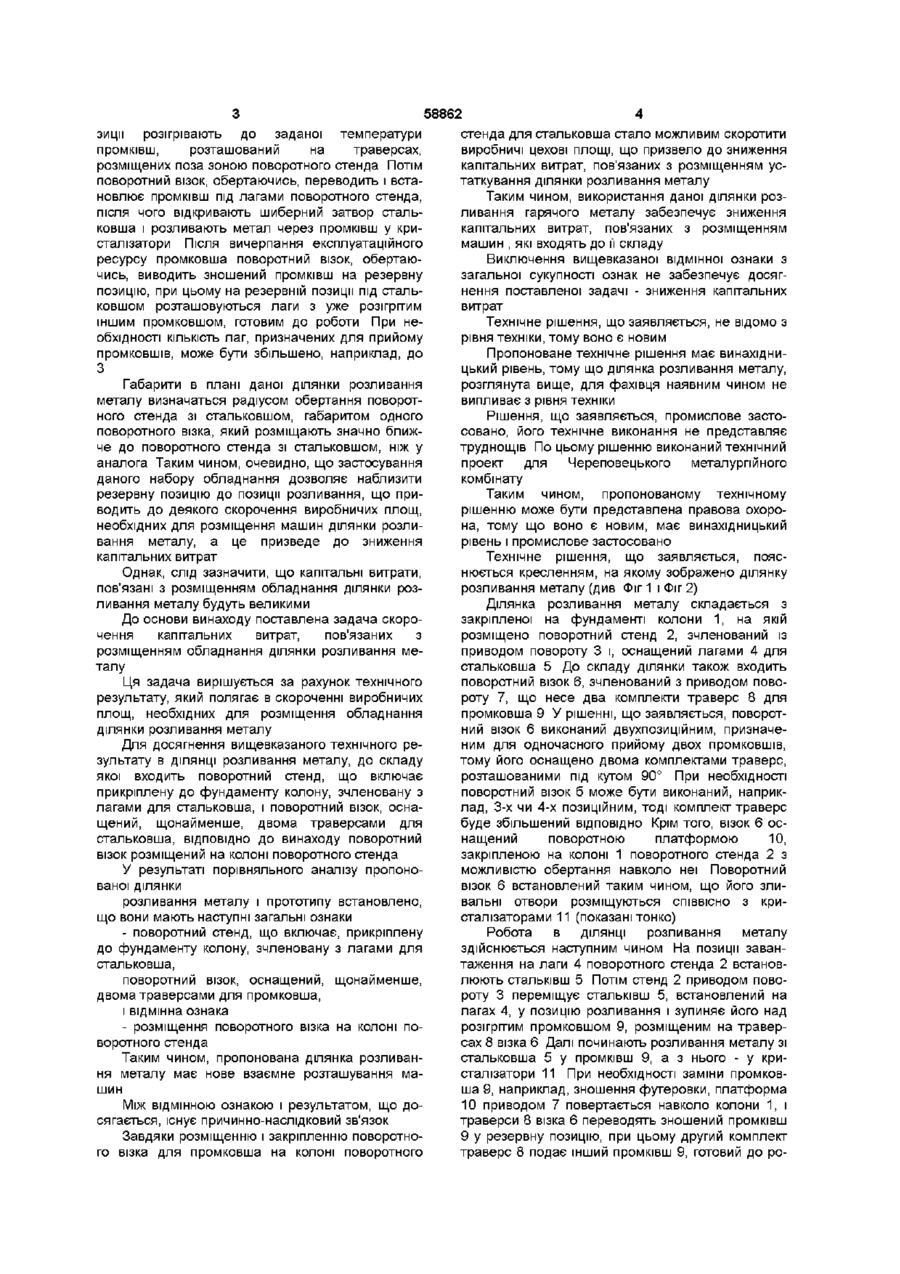

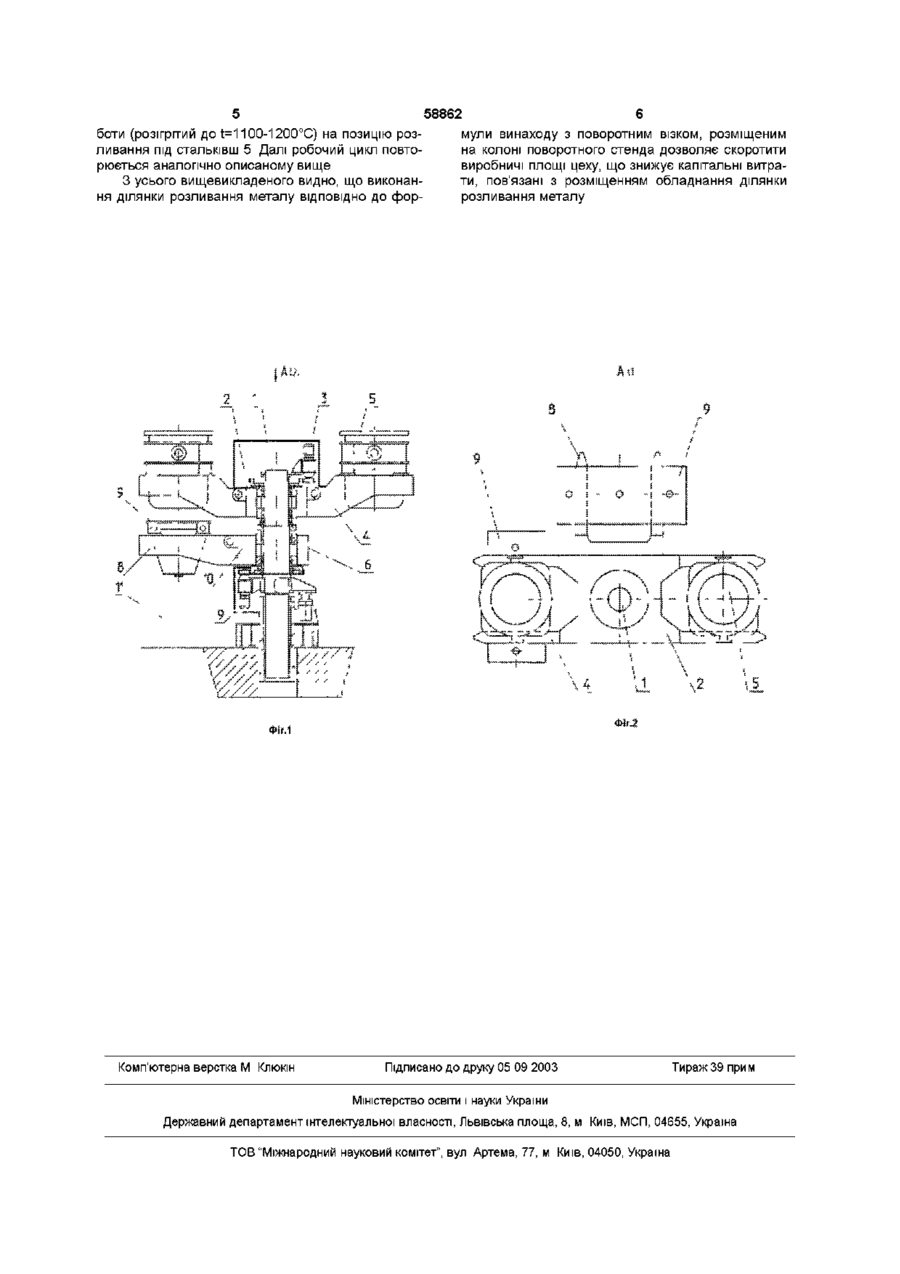

Ділянка розливання металу, до складу якої входять поворотний стенд, що включає прикріплену до фундаменту колону, зчленовану з лагами для стальковша, і поворотний візок, оснащений щонайменше двома траверсами для промковша, яка відрізняється тим, що поворотний візок розміщений на колоні поворотного стенда Винахід відноситься до металургійного виробництва і може бути використаним на ділянках безупинного розливання сталі, що надходить у ковшах зі сталеплавильних агрегатів для одержання литих заготівок визначеного профілю з різними розмірами Відома ділянка розливання металу, приведена на кресленні 8 135287R фірми DANIELI (Італія) До складу ділянки входять позиція розливання і, розташовані праворуч і ліворуч від неї, дві резервні позиції з візками для промковша На позиції розливання над кристалізаторами встановлений поворотний стенд для стальковша Візки для промковша розташовані на напрямних з можливістю зворотно - поступного переміщення у напрямку, перпендикулярному вертикальній осі поворотного стенда Робота в описаній ДІЛЯНЦІ розливання здійснюється наступним чином Піднімальним краном промківш встановлюють на візок, розташований на одній з позицій розливання, і розігрівають його до 1=1100-1200°С ПОТІМ ВІЗОК З розігрітим промковшом переміщують на позицію розливання, де здійснюють випуск металу зі стальковша у промківш і у кристалізатори Після спорожнювання декількох стальковшів промківш із зношеною футеровкою переміщується візком у вихідну резервну позицію для відновлення і ремонту А на позицію розливання з іншої резервної позиції другий візок привозить новий розігрітий промківш, готовий до прийому чергових порцій гарячого металу зі сталь ковша Далі процес повторюється аналогічно описаному вище Слід зазначити, що габарити району розливання металу в плані визначаються радіусом обертання поворотного стенда зі стальковшом, габаритами ВІЗКІВ з промковшами і двома технологічними зазорами, що забезпечують безперешкодне обертання поворотного стенда зі стальковшом Через те, що резервні позиції розміщені симетрично від позиції розливання праворуч і ліворуч для розташування обладнання ділянки розливання металу потрібні великі виробничі площі, що веде до значних капітальних витрат Таким чином, недоліком описаної ділянки розливання металу є високі капітальні витрати Більш близьким до рішення, що заявляється, є ділянка розливання металу, приведена у кресленні GSC3FTOCB221 - М 1000/ZSZ001 фірми VAI (Австрія), прийнята у якості прототипу Приведена ділянка має позицію розливання і резервну позицію підготовки промковша до роботи На позиції розливання в зоні кристалізаторів встановлено на колоні, прикріпленій до фундаменту, поворотний стенд із лагами для стальковша На резервній позиції по один бік від поворотного стенда розташований поворотний візок для промковша Поворотний візок оснащений двома комплектами траверс для промковша, розташованими під кутом 90° один відносно одного Робота на даній ДІЛЯНЦІ розливання металу здійснюється наступним чином На резервній по (О 00 00 ю 58862 зицм розігрівають до заданої температури промківш, розташований на траверсах, розміщених поза зоною поворотного стенда Потім поворотний візок, обертаючись, переводить і встановлює промківш під лагами поворотного стенда, після чого відкривають шиберний затвор стальковша і розливають метал через промківш у кристалізатори Після вичерпання експлуатаційного ресурсу промковша поворотний візок, обертаючись, виводить зношений промківш на резервну позицію, при цьому на резервній позиції під стальковшом розташовуються лаги з уже розігрітим іншим промковшом, готовим до роботи При необхідності КІЛЬКІСТЬ лаг, призначених для прийому промковшів, може бути збільшено, наприклад, до З Габарити в плані даної ділянки розливання металу визначаться радіусом обертання поворотного стенда зі стальковшом, габаритом одного поворотного візка, який розміщають значно ближче до поворотного стенда зі стальковшом, ніж у аналога Таким чином, очевидно, що застосування даного набору обладнання дозволяє наблизити резервну позицію до позиції розливання, що приводить до деякого скорочення виробничих площ, необхідних для розміщення машин ділянки розливання металу, а це призведе до зниження капітальних витрат Однак, слід зазначити, що капітальні витрати, пов'язані з розміщенням обладнання ділянки розливання металу будуть великими До основи винаходу поставлена задача скорочення капітальних витрат, пов'язаних з розміщенням обладнання ділянки розливання металу Ця задача вирішується за рахунок технічного результату, який полягає в скороченні виробничих площ, необхідних для розміщення обладнання ділянки розливання металу Для досягнення вищевказаного технічного результату в ДІЛЯНЦІ розливання металу, до складу якої входить поворотний стенд, що включає прикріплену до фундаменту колону, зчленовану з лагами для стальковша, і поворотний візок, оснащений, щонайменше, двома траверсами для стальковша, ВІДПОВІДНО ДО винаходу поворотний візок розміщений на колоні поворотного стенда У результаті порівняльного аналізу пропонованої ділянки розливання металу і прототипу встановлено, що вони мають наступні загальні ознаки - поворотний стенд, що включає, прикріплену до фундаменту колону, зчленовану з лагами для стальковша, поворотний візок, оснащений, щонайменше, двома траверсами для промковша, і відмінна ознака - розміщення поворотного візка на колоні поворотного стенда Таким чином, пропонована ділянка розливання металу має нове взаємне розташування машин Між ВІДМІННОЮ ознакою і результатом, що досягається, існує причинно-наслідковий зв'язок Завдяки розміщенню і закріпленню поворотного візка для промковша на колоні поворотного стенда для стальковша стало можливим скоротити виробничі цехові площі, що призвело до зниження капітальних витрат, пов'язаних з розміщенням устаткування ділянки розливання металу Таким чином, використання даної ділянки розливання гарячого металу забезпечує зниження капітальних витрат, пов'язаних з розміщенням машин , які входять до її складу Виключення вищевказаної відмінної ознаки з загальної сукупності ознак не забезпечує досягнення поставленої задачі - зниження капітальних витрат Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим Пропоноване технічне рішення має винахідницький рівень, тому що ділянка розливання металу, розглянута вище, для фахівця наявним чином не випливає з рівня техніки Рішення, що заявляється, промислове застосовано, його технічне виконання не представляє труднощів По цьому рішенню виконаний технічний проект для Череповецького металургійного комбінату Таким чином, пропонованому технічному рішенню може бути представлена правова охорона, тому що воно є новим, має винахідницький рівень і промислове застосовано Технічне рішення, що заявляється, пояснюється кресленням, на якому зображено ділянку розливання металу (див Фіг 1 і Фіг 2) Ділянка розливання металу складається з закріпленої на фундаменті колони 1, на якій розміщено поворотний стенд 2, зчленований із приводом повороту 3 і, оснащений лагами 4 для стальковша 5 До складу ділянки також входить поворотний візок 6, зчленований з приводом повороту 7, що несе два комплекти траверс 8 для промковша 9 У рішенні, що заявляється, поворотний візок 6 виконаний двухпозиційним, призначеним для одночасного прийому двох промковшів, тому його оснащено двома комплектами траверс, розташованими під кутом 90° При необхідності поворотний візок б може бути виконаний, наприклад, 3-х чи 4-х позиційним, тоді комплект траверс буде збільшений ВІДПОВІДНО Крім того, візок 6 оснащений поворотною платформою 10, закріпленою на колоні 1 поворотного стенда 2 з можливістю обертання навколо неї Поворотний візок 6 встановлений таким чином, що його зливальні отвори розміщуються СПІВВІСНО з кристалізаторами 11 (показані тонко) Робота в ДІЛЯНЦІ розливання металу здійснюється наступним чином На позиції завантаження на лаги 4 поворотного стенда 2 встановлюють стальківш 5 Потім стенд 2 приводом повороту 3 переміщує стальківш 5, встановлений на лагах 4, у позицію розливання і зупиняє його над розігрітим промковшом 9, розміщеним на траверсах 8 візка 6 Далі починають розливання металу зі стальковша 5 у промківш 9, а з нього - у кристалізатори 11 При необхідності заміни промковша 9, наприклад, зношення футеровки, платформа 10 приводом 7 повертається навколо колони 1, і траверси 8 візка 6 переводять зношений промківш 9 у резервну позицію, при цьому другий комплект траверс 8 подає інший промківш 9, готовий до ро 5 58862 боти (розігрітий до t=1100-1200°C) на позицію розливання під стальківш 5 Далі робочий цикл повторюється аналогічно описаному вище З усього вищевикладеного видно, що виконання ділянки розливання металу ВІДПОВІДНО ДО фор Комп'ютерна верстка М Клюкш мули винаходу з поворотним візком, розміщеним на колоні поворотного стенда дозволяє скоротити виробничі площі цеху, що знижує капітальні витрати, пов'язані з розміщенням обладнання ділянки розливання металу Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
