Вантажозахоплюючий кліщовий пристрій

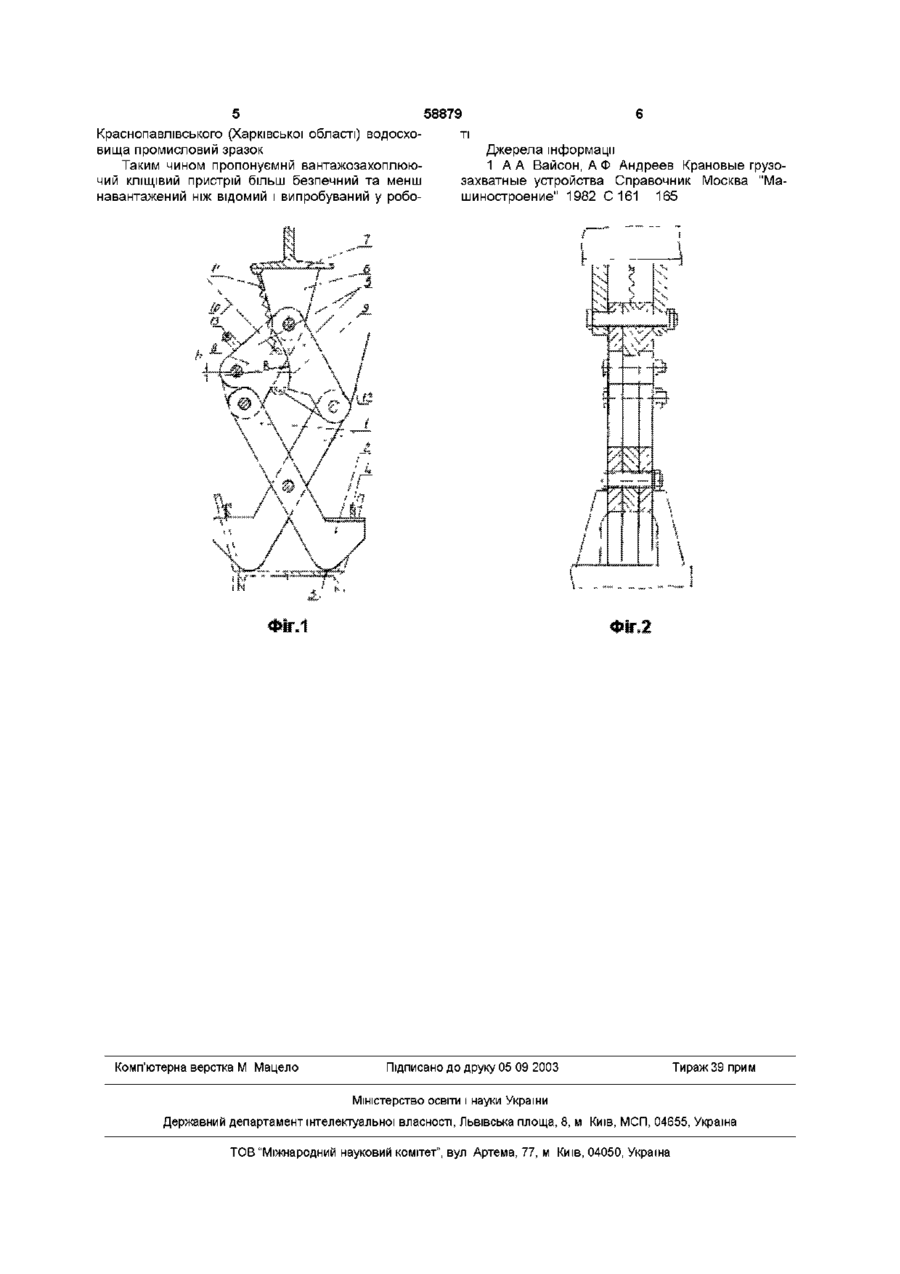

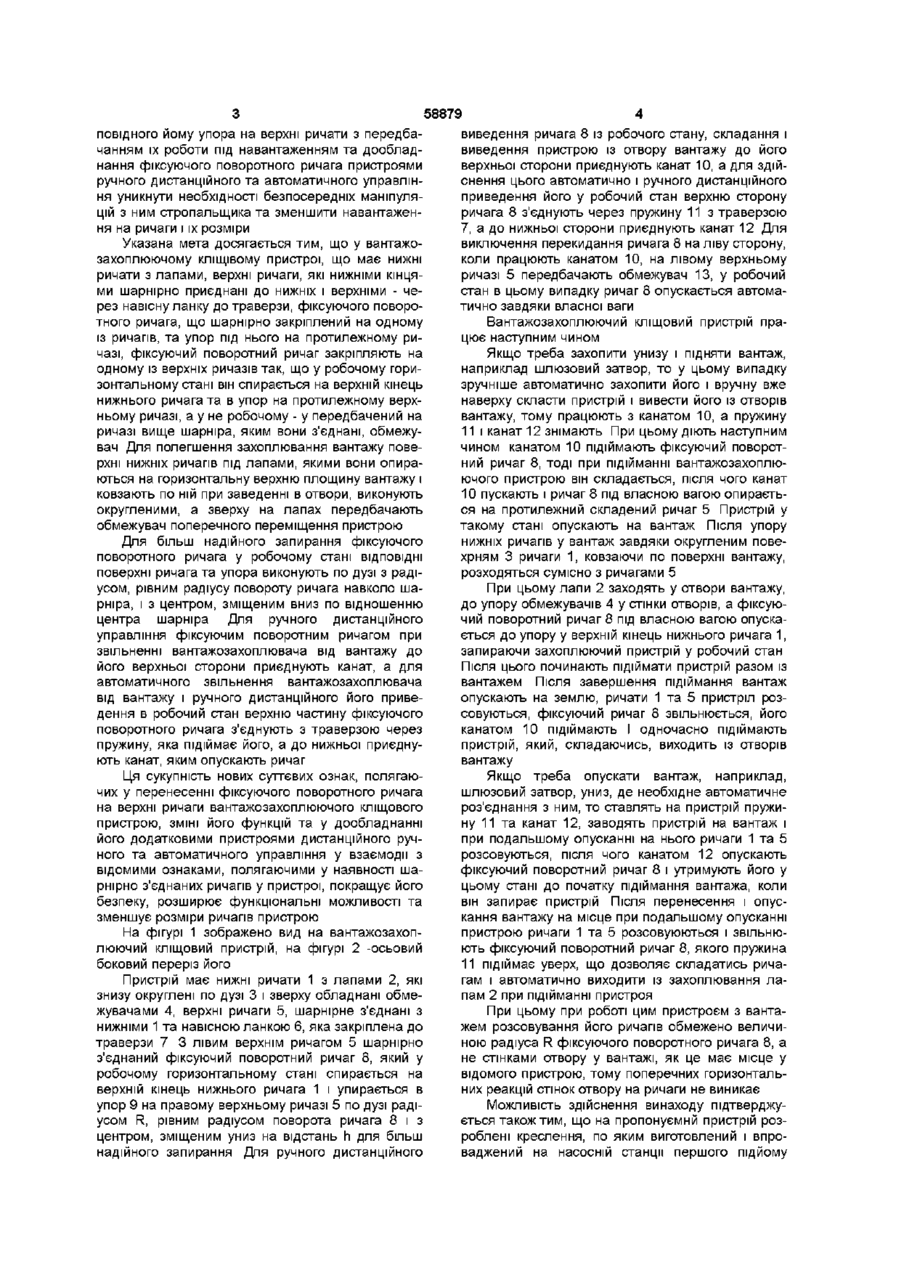

1 Вантажозахоплюючий кліщовий пристрій, що містить нижні важелі з лапами, верхні важелі, які нижніми кінцями шарнірно приєднані до нижніх і верхніми - через навісну ланку до траверзи, фіксуючий поворотний важіль, що шарнірно закріплений на одному із важелів, та упор під нього на протилежному важелі, який відрізняється тим, що фіксуючий поворотний важіль закріплюють на одному із верхніх важелів так, що у робочому горизонтальному положенні він спирається на верхній кінець нижнього важеля та в упор на протилежному верхньому важелі, а у неробочому - у передбачений на важелі вище шарніра, яким вони з'єднані, обмежувач 2 Вантажозахоплюючий кліщовий пристрій за п 1, який відрізняється тим, що поверхні нижніх важелів під лапами, якими вони спираються на горизонтальну верхню площину вантажу і ковзають по ній при заведенні в отвори вантажу, виконують округленими, а зверху на лапах передбачають обмежувачі поперечного переміщення пристрою 3 Вантажозахоплюючий кліщовий пристрій за п 1, який відрізняється тим, що ВІДПОВІДНІ поверхні фіксуючого поворотного важеля та упора виконують по дузі з радіусом, що дорівнює радіусу повороту важеля навколо шарніра, і з центром, зміщеним униз відносно центра шарніра 4 Вантажозахоплюючий кліщовий пристрій за пп 1, 2 та 3, який відрізняється тим, що до верхньої сторони фіксуючого поворотного важеля приєднують канат для ручного дистанційного його піднімання при звільненні пристрою від вантажу 5 Вантажозахоплюючий кліщовий пристрій за пп 1, 2 та 3, який відрізняється тим, що верхню сторону фіксуючого поворотного важеля з'єднують з траверзою через пружину, що підіймає його для звільнення пристрою від вантажу, а до нижньої приєднують канат ручного дистанційного опускання його у робочий стан при захоплюванні вантажу 00 00 Винахід відноситься до захоплюючих пристроїв у підйомних кранах і може бути використаний для монтажу та демонтажу вантажів, де доступ стропальщика утруднений, зокрема для монтажу та демонтажу шлюзових затворів насосних станцій першого підйому Відомий вантажозахоплюючий кліщовий пристрій, що має нижні ричати з лапами, верхні ричаги, які нижніми кінцями шарнірно приєднані до нижніх, а верхні-через навісну ланку до траверзи, фіксуючого поворотного ричага, що шарнірно закріплен на одному із ричапв, та упор під нього на протилежному ричазі [1] При цьому фіксуючий ричаг та упор передабчені на нижніх ричагах і забезпечують вільне знімання і заводку пристрія на вантаж перед його підйомом без участі стропальщика Недостатком відомого вантажозахоплюючого кліщового пристроя є те, що захоплення ним вантажу або визволення вантажозахоплювача від нього потребує безпосередніх маніпуляцій з ним стропальщика, що не небезпечно і це ускладнює монтування і демонтування вантажів, особливо шлюзових затворів насосних станцій першого підйому через необхідність участі у них водолаза стропальщика Крім цього ричати відомого пристрою розсовуються необмежено і тому сприймають навантаження не тільки від ваги вантажу, а і від горизонтальних реакцій стінок отворів у вантажу, у які вони заведені і упираються, що потребує збільшення розмірів ричапв В основу винаходу поставлено задачу у вантажозахоплюючому кліщовому пристрою шляхом перенесення фіксуючого поворотного ричага і від ю 58879 повідного йому упора на верхні ричати з передбачанням їх роботи під навантаженням та дообладнання фіксуючого поворотного ричага пристроями ручного дистанційного та автоматичного управління уникнути необхідності безпосередніх маніпуляцій з ним стропальщика та зменшити навантаження на ричаги і їх розміри Указана мета досягається тим, що у вантажозахоплюючому кліщівому пристрої, що має нижні ричати з лапами, верхні ричаги, які нижніми кінцями шарнірно приєднані до нижніх і верхніми - через навісну ланку до траверзи, фіксуючого поворотного ричага, що шарнірно закріплений на одному із ричапв, та упор під нього на протилежному ричазі, фіксуючий поворотний ричаг закріпляють на одному із верхніх ричазів так, що у робочому горизонтальному стані він спирається на верхній кінець нижнього ричага та в упор на протилежному верхньому ричазі, а у не робочому - у передбачений на ричазі вище шарніра, яким вони з'єднані, обмежувач Для полегшення захоплювання вантажу поверхні нижніх ричапв під лапами, якими вони опираються на горизонтальну верхню площину вантажу і ковзають по ній при заведенні в отвори, виконують округленими, а зверху на лапах передбачають обмежувач поперечного переміщення пристрою Для більш надійного запирання фіксуючого поворотного ричага у робочому стані ВІДПОВІДНІ поверхні ричага та упора виконують по дузі з радіусом, рівним радіусу повороту ричага навколо шарніра, і з центром, зміщеним вниз по відношенню центра шарніра Для ручного дистанційного управління фіксуючим поворотним ричагом при звільненні вантажозахоплювача від вантажу до його верхньої сторони приєднують канат, а для автоматичного звільнення вантажозахоплювача від вантажу і ручного дистанційного його приведення в робочий стан верхню частину фіксуючого поворотного ричага з'єднують з траверзою через пружину, яка підіймає його, а до нижньої приєднують канат, яким опускають ричаг Ця сукупність нових суттєвих ознак, полягаючих у перенесенні фіксуючого поворотного ричага на верхні ричаги вантажозахоплюючого кліщового пристрою, ЗМІНІ його функцій та у дообладнанні його додатковими пристроями дистанційного ручного та автоматичного управління у взаємодії з відомими ознаками, полягаючими у наявності шарнірно з'єднаних ричапв у пристрої, покращує його безпеку, розширює функціональні можливості та зменшує розміри ричапв пристрою На фігурі 1 зображено вид на вантажозахоплюючий кліщовий пристрій, на фігурі 2 -осьовий боковий переріз його Пристрій має нижні ричати 1 з лапами 2, які знизу округлені по дузі 3 і зверху обладнані обмежувачами 4, верхні ричаги 5, шарнірне з'єднані з нижніми 1 та навісною ланкою 6, яка закріплена до траверзи 7 3 лівим верхнім ричагом 5 шарнірно з'єднаний фіксуючий поворотний ричаг 8, який у робочому горизонтальному стані спирається на верхній кінець нижнього ричага 1 і упирається в упор 9 на правому верхньому ричазі 5 по дузі радіусом R, рівним радіусом поворота ричага 8 і з центром, зміщеним униз на відстань h для більш надійного запирання Для ручного дистанційного виведення ричага 8 із робочого стану, складання і виведення пристрою із отвору вантажу до його верхньої сторони приєднують канат 10, а для здійснення цього автоматично і ручного дистанційного приведення його у робочий стан верхню сторону ричага 8 з'єднують через пружину 11 з траверзою 7, а до нижньої сторони приєднують канат 12 Для виключення перекидання ричага 8 на ліву сторону, коли працюють канатом 10, на лівому верхньому ричазі 5 передбачають обмежувач 13, у робочий стан в цьому випадку ричаг 8 опускається автоматично завдяки власної ваги Вантажозахоплюючий кліщовий пристрій працює наступним чином Якщо треба захопити унизу і підняти вантаж, наприклад шлюзовий затвор, то у цьому випадку зручніше автоматично захопити його і вручну вже наверху скласти пристрій і вивести його із отворів вантажу, тому працюють з канатом 10, а пружину 11 і канат 12 знімають При цьому діють наступним чином канатом 10 підіймають фіксуючий поворотний ричаг 8, тоді при підійманні вантажозахоплюючого пристрою він складається, після чого канат 10 пускають і ричаг 8 під власною вагою опирається на протилежний складений ричаг 5 Пристрій у такому стані опускають на вантаж Після упору нижніх ричапв у вантаж завдяки округленим повехрням 3 ричаги 1, ковзаючи по поверхні вантажу, розходяться сумісно з ричагами 5 При цьому лапи 2 заходять у отвори вантажу, до упору обмежувачів 4 у стінки отворів, а фіксуючий поворотний ричаг 8 під власною вагою опускається до упору у верхній кінець нижнього ричага 1, запираючи захоплюючий пристрій у робочий стан Після ЦЬОГО починають підіймати пристрій разом із вантажем Після завершення підіймання вантаж опускають на землю, ричати 1 та 5 пристріл розсовуються, фіксуючий ричаг 8 звільнюється, його канатом 10 підіймають І одночасно підіймають пристрій, який, складаючись, виходить із отворів вантажу Якщо треба опускати вантаж, наприклад, шлюзовий затвор, униз, де необхідне автоматичне роз'єднання з ним, то ставлять на пристрій пружину 11 та канат 12, заводять пристрій на вантаж і при подальшому опусканні на нього ричаги 1 та 5 розсовуються, після чого канатом 12 опускають фіксуючий поворотний ричаг 8 і утримують його у цьому стані до початку підіймання вантажа, коли він запирає пристрій Після перенесення і опускання вантажу на місце при подальшому опусканні пристрою ричаги 1 та 5 розсовуюються і звільнюють фіксуючий поворотний ричаг 8, якого пружина 11 підіймає уверх, що дозволяє складатись ричагам і автоматично виходити із захоплювання лапам 2 при підійманні пристроя При цьому при роботі цим пристроєм з вантажем розсовування його ричапв обмежено величиною радіуса R фіксуючого поворотного ричага 8, а не стінками отвору у вантажі, як це має місце у відомого пристрою, тому поперечних горизонтальних реакцій стінок отвору на ричаги не виникає Можливість здійснення винаходу підтверджується також тим, що на пропонуємнй пристрій розроблені креслення, по яким виготовлений і впроваджений на насосній станції першого підйому 58879 Краснопавлівського (Харківської області) водосховища промисловий зразок Таким чином пропонуємнй вантажозахоплюючий кліщівий пристрій більш безпечний та менш навантажений ніж відомий і випробуваний у робо ті Джерела інформації 1 А А Вайсон, А Ф Андреев Крановые грузозахватные устройства Справочник Москва "Машиностроение" 1982 С 161 165 ФІГ.1 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
