Обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження
Номер патенту: 45676
Опубліковано: 15.04.2002
Автори: Грицаєнко Володимир Іванович, Гребень Леонід Георгійович, Ясенецький Володимир Антонович, Таргоня Василь Сергійович, Вороніна Світлана Матвійовна, Піскун Віктор Іванович
Формула / Реферат
1. Обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження, що включає корпус, усередині якого розміщено просівні поверхні, яке відрізняється тим, що просівні поверхні виконані у вигляді набору обертових циліндричних сит, розміщених горизонтально і співвісно, які мають усередині гофровану поверхню з прямокутними просівними отворами, розмір яких зменшується із збільшенням діаметра циліндричного сита, а відстань між циліндричними ситами рівна або менша, ніж розмір наступного просівного отвору циліндричного сита, а одна з бокових поверхонь із сторони циліндричних сит виконана з коаксіально розміщеними фіксуючими виступами, в яких розміщені концентрично коритця на кожне циліндричне сито.
2. Обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження по п. 1, яке відрізняється тим, що в центрі по осі обертання корпусу установлено патрубок з отворами для подавання і направлення на обертові циліндричні сита потоку повітря в напрямку протилежному·дії сил гравітації.
Текст

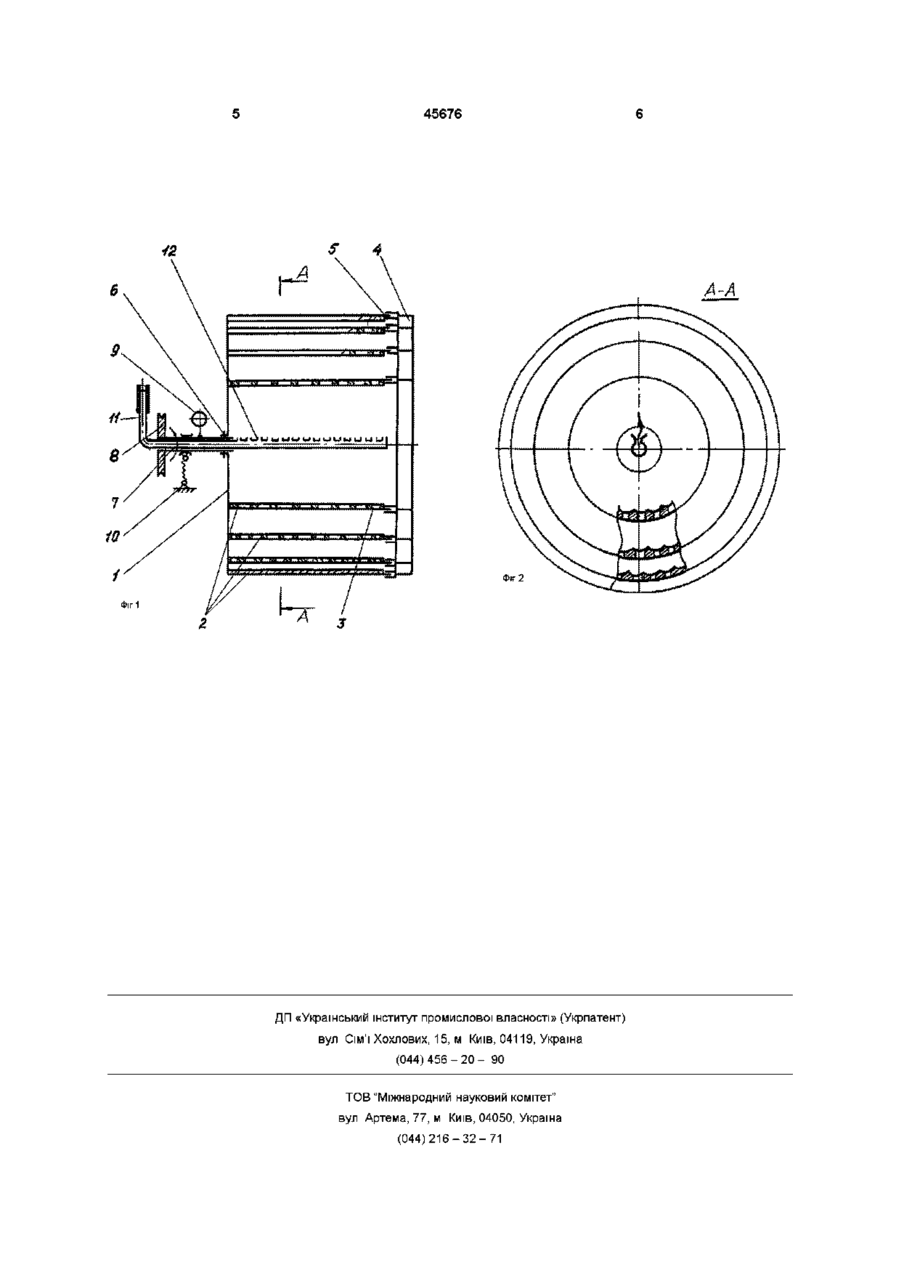

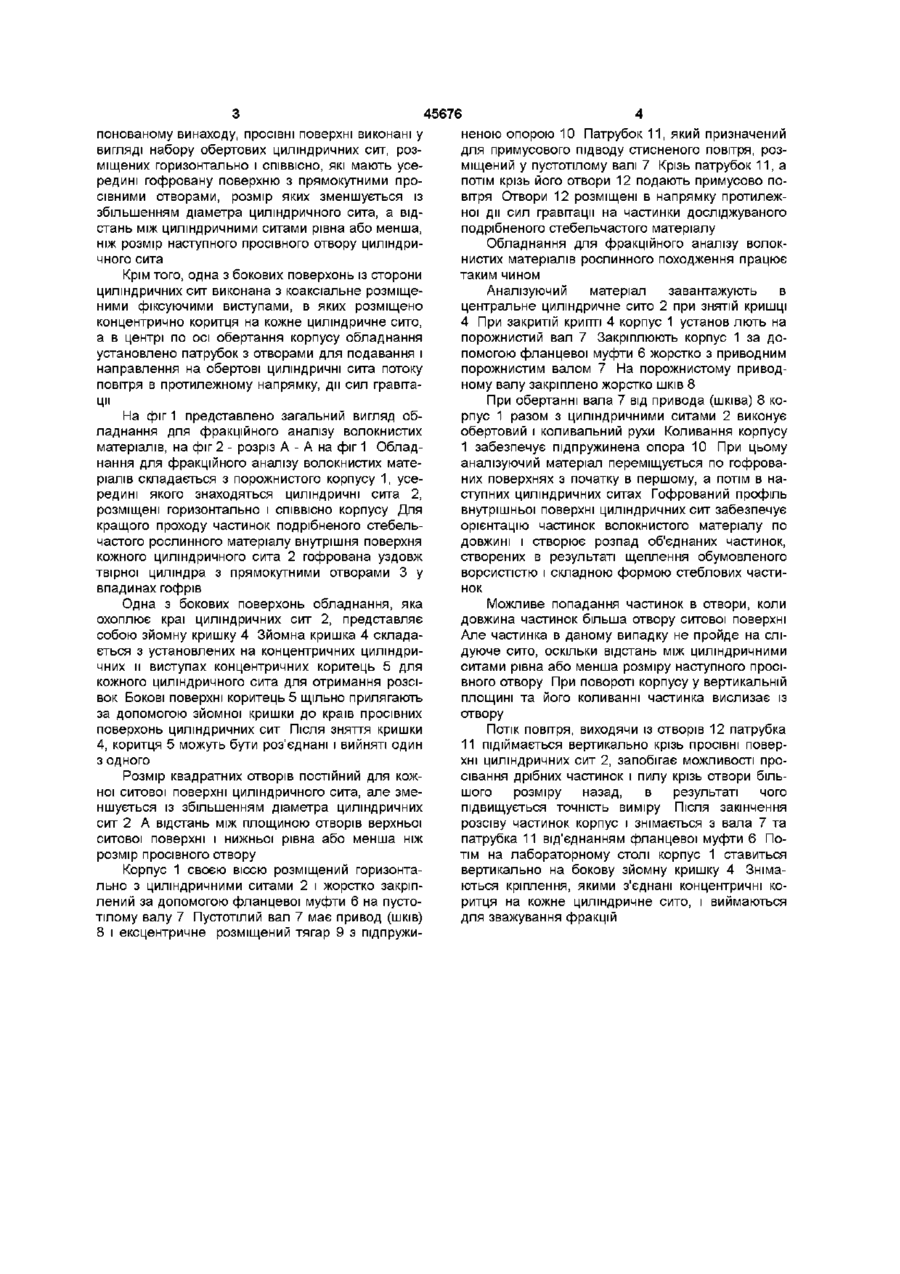

1 Обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження, що включає корпус, усередині якого розміщено просівні поверхні, яке відрізняється тим, що просівні поверхні виконані у вигляді набору обертових циліндричних сит, розміщених горизонтально і СПІВВІСНО, які мають усередині гофровану поверхню з прямокутними просівними отворами, розмір яких зменшується із збільшенням діаметра циліндричного сита, а відстань між циліндричними ситами рівна або менша, ніж розмір наступного просівного отвору циліндричного сита, а одна з бокових поверхонь із сторони циліндричних сит виконана з коаксіально розміщеними фіксуючими виступами, в яких розміщені концентрично коритця на кожне циліндричне сито 2 Обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження по п 1, яке відрізняється тим, що в центрі по осі обертання корпусу установлено патрубок з отворами для подавання і направлення на обертові циліндричні сита потоку повітря в напрямку протилежному дм сил гравітації Винахід відноситься до сільського господарства, а саме до техніки аналізу волокнистих подрібнених матеріалів рослинного походження Відомо обладнання для визначення фракційного аналізу сипких матеріалів, яке включає комплект сит з боковими кришками, які з'єднані з механізмом відкривання, підключеним до командоапарату, ваговимірювальне обладнання установлене під комплектом сит (Авторське свідоцтво СРСР №1562778, MIIKGOIN15/02, 1989) Недоліком такого обладнання є складність його будови, трудомістке виконання роботи та недостатня точність вимірювання, мало-придатність до фракційного аналізу волокнистих матеріалів рослинного походження Також відомо обладнання для визначення фракційного аналізу волокнистих матеріалів, яке складається із ситового вузла, що має короб з закладеними решітками на дно короба (Авторське свідоцтво СРСР №1536272, MIIKGOIN15/03, 1990) Недоліком такого обладнання є складність його конструкції, трудомісткість виконання роботи та недостатня точність вимірювання, яка обумовлена забиванням отворів сит частинками подрібнених матеріалів рослинного походження Найбільш близьким винаходом до запропоно ваного є обладнання, яке включає циліндричний полий корпус, усередині якого розміщено просівні поверхні, причому на просівній поверхні виконано прямокутне вікно, поздовж якого установлена заслінка для регулювання тривалості перебування матеріалу на просівній поверхні (Авторське свідоцтво СРСР №1318852, MI1KG01 N15/02, 1987) Недоліком такого обладнання є те, що розділення аналізуючого матеріалу відбувається тільки на дві фракції, що знижує точність виміру, тому що Інші фракції скупчуються в групи об'єднаних частинок в результаті щеплення обумовленого ворсистістю і складною формою стеблових частинок Таким чином, відомий винахід малопридатний для фракційного аналізу волокнистих матеріалів В основу винаходу поставлена задача удосконалення обладнання для фракційного аналізу подрібнених волокнистих матеріалів рослинного походження, в якому при великому розкиду розмірів частинок подрібненого стебельчастого рослинного матеріалу найбільш повно відбираються частинки за розмірними фракціями, а за рахунок цього збільшується точність оцінки якості кормової сировини для різних видів тварин Поставлена задача вирішується тим, що в обладнанні для фракційного аналізу волокнистих матеріалів, яке включає корпус, ВІДПОВІДНО запро (О (О ю 45676 понованому винаходу, просівні поверхні виконані у вигляді набору обертових циліндричних сит, розміщених горизонтально і СПІВВІСНО, які мають усередині гофровану поверхню з прямокутними просівними отворами, розмір яких зменшується із збільшенням діаметра циліндричного сита, а відстань між циліндричними ситами рівна або менша, ніж розмір наступного просівного отвору циліндричного сита Крім того, одна з бокових поверхонь із сторони циліндричних сит виконана з коаксіальне розміщеними фіксуючими виступами, в яких розміщено концентрично коритця на кожне циліндричне сито, а в центрі по осі обертання корпусу обладнання установлено патрубок з отворами для подавання і направлення на обертові циліндричні сита потоку повітря в протилежному напрямку, дм сил гравітації На фіг 1 представлено загальний вигляд обладнання для фракційного аналізу волокнистих матеріалів, на фіг 2 - розріз А - А на фіг 1 Обладнання для фракційного аналізу волокнистих матеріалів складається з порожнистого корпусу 1, усередині якого знаходяться циліндричні сита 2, розміщені горизонтально і СПІВВІСНО корпусу Для кращого проходу частинок подрібненого стебельчастого рослинного матеріалу внутрішня поверхня кожного циліндричного сита 2 гофрована уздовж твірної циліндра з прямокутними отворами 3 у впадинах гофрів Одна з бокових поверхонь обладнання, яка охоплює краї циліндричних сит 2, представляє собою зйомну кришку 4 Зйомна кришка 4 складається з установлених на концентричних циліндричних и виступах концентричних коритець 5 для кожного циліндричного сита для отримання розсівок Бокові поверхні коритець 5 щільно прилягають за допомогою зйомної кришки до країв просівних поверхонь циліндричних сит Після ЗНЯТТЯ кришки 4, коритця 5 можуть бути роз'єднані і вийняті один з одного Розмір квадратних отворів постійний для кожної ситової поверхні циліндричного сита, але зменшується із збільшенням діаметра циліндричних сит 2 А відстань між площиною отворів верхньої ситової поверхні і нижньої рівна або менша ніж розмір просівного отвору Корпус 1 своєю віссю розміщений горизонтально з циліндричними ситами 2 і жорстко закріплений за допомогою фланцевої муфти 6 на пустотілому валу 7 Пустотілий вал 7 має привод (шків) 8 і ексцентричне розміщений тягар 9 з підпружи неною опорою 10 Патрубок 11, який призначений для примусового підводу стисненого повітря, розміщений у пустотілому валі 7 Крізь патрубок 11, а потім крізь його отвори 12 подають примусово повітря Отвори 12 розміщені в напрямку протилежної дм сил гравітації на частинки досліджуваного подрібненого стебельчастого матеріалу Обладнання для фракційного аналізу волокнистих матеріалів рослинного походження працює таким чином Аналізуючий матеріал завантажують в центральне циліндричне сито 2 при знятій кришці 4 При закритій крипті 4 корпус 1 установ лють на порожнистий вал 7 Закріплюють корпус 1 за допомогою фланцевої муфти 6 жорстко з приводним порожнистим валом 7 На порожнистому приводному валу закріплено жорстко шків 8 При обертанні вала 7 від привода (шківа) 8 корпус 1 разом з циліндричними ситами 2 виконує обертовий і коливальний рухи Коливання корпусу I забезпечує підпружинена опора 10 При цьому аналізуючий матеріал переміщується по гофрованих поверхнях з початку в першому, а потім в наступних циліндричних ситах Гофрований профіль внутрішньої поверхні циліндричних сит забезпечує орієнтацію частинок волокнистого матеріалу по довжині і створює розпад об'єднаних частинок, створених в результаті щеплення обумовленого ворсистістю і складною формою стеблових частинок Можливе попадання частинок в отвори, коли довжина частинок більша отвору ситової поверхні Але частинка в даному випадку не пройде на слідуюче сито, оскільки відстань між циліндричними ситами рівна або менша розміру наступного просівного отвору При повороті корпусу у вертикальній площині та його коливанні частинка вислизає із отвору Потік повітря, виходячи із отворів 12 патрубка II підіймається вертикально крізь просівні поверхні циліндричних сит 2, запобігає можливості просівання дрібних частинок і пилу крізь отвори більшого розміру назад, в результаті чого підвищується точність виміру Після закінчення розсіву частинок корпус і знімається з вала 7 та патрубка 11 від'єднанням фланцевої муфти 6 Потім на лабораторному столі корпус 1 ставиться вертикально на бокову зйомну кришку 4 Знімаються кріплення, якими з'єднані концентричні коритця на кожне циліндричне сито, і виймаються для зважування фракцій 45676 S ІЬЧ. І..... .У. 14 Ь 4 Ч--«Ц-іЦІ l U Фіг2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюYasenetskyi Volodymyr Antonovych, Hrytsaienko Volodymyr Ivanovych, Piskun Viktor Ivanovych, Tarhonia Vasyl Serhiiovych
Автори російськоюЯсенецкий Владимир Антонович, Грицаенко Владимир Иванович, Пискун Виктор Иванович, Таргоня Василий Сергеевич
МПК / Мітки
МПК: G01N 15/02
Мітки: обладнання, аналізу, волокнистих, рослинного, походження, фракційного, подрібнених, матеріалів
