Спосіб прокладання постійної технологічної колії колесами транспортного засобу

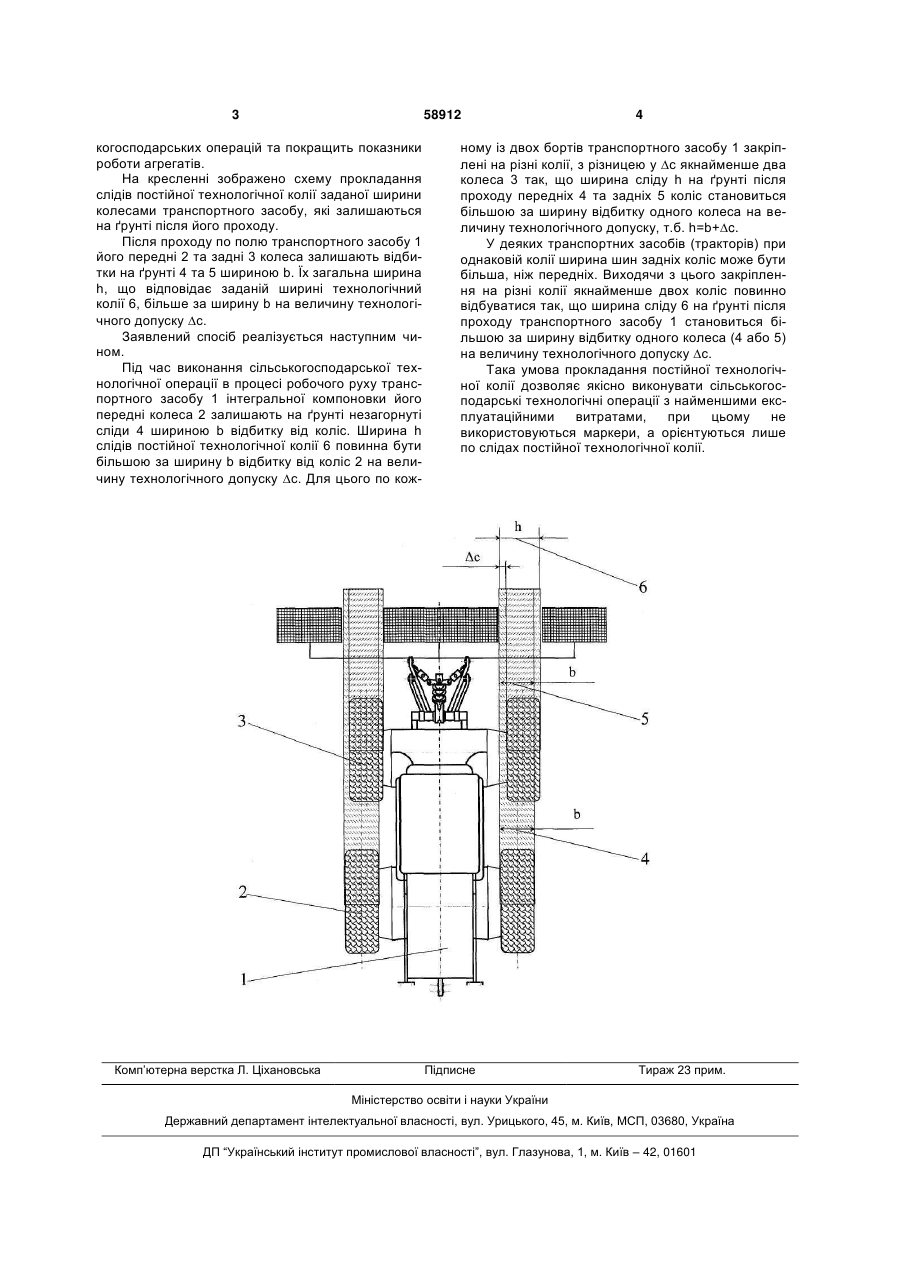

Спосіб прокладання постійної технологічної колії, що включає залишення на ґрунті незагорнутих слідів коліс транспортного засобу під час виконання сільськогосподарської технологічної операції, який відрізняється тим, що прокладають борозну з шириною сліду на ґрунті після проходу транспортного засобу більше ширини відбитка одного колеса на величину технологічного допуску. (19) (21) u201012499 (22) 22.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) НАДИКТО ВОЛОДИМИР ТРОХИМОВИЧ, КУВАЧОВ ВОЛОДИМИР ПЕТРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 58912 когосподарських операцій та покращить показники роботи агрегатів. На кресленні зображено схему прокладання слідів постійної технологічної колії заданої ширини колесами транспортного засобу, які залишаються на ґрунті після його проходу. Після проходу по полю транспортного засобу 1 його передні 2 та задні 3 колеса залишають відбитки на ґрунті 4 та 5 шириною b. Їх загальна ширина h, що відповідає заданій ширині технологічний колії 6, більше за ширину b на величину технологічного допуску с. Заявлений спосіб реалізується наступним чином. Під час виконання сільськогосподарської технологічної операції в процесі робочого руху транспортного засобу 1 інтегральної компоновки його передні колеса 2 залишають на ґрунті незагорнуті сліди 4 шириною b відбитку від коліс. Ширина h слідів постійної технологічної колії 6 повинна бути більшою за ширину b відбитку від коліс 2 на величину технологічного допуску с. Для цього по кож Комп’ютерна верстка Л. Ціхановська 4 ному із двох бортів транспортного засобу 1 закріплені на різні колії, з різницею у с якнайменше два колеса 3 так, що ширина сліду h на ґрунті після проходу передніх 4 та задніх 5 коліс становиться більшою за ширину відбитку одного колеса на величину технологічного допуску, т.б. h=b+c. У деяких транспортних засобів (тракторів) при однаковій колії ширина шин задніх коліс може бути більша, ніж передніх. Виходячи з цього закріплення на різні колії якнайменше двох коліс повинно відбуватися так, що ширина сліду 6 на ґрунті після проходу транспортного засобу 1 становиться більшою за ширину відбитку одного колеса (4 або 5) на величину технологічного допуску с. Така умова прокладання постійної технологічної колії дозволяє якісно виконувати сільськогосподарські технологічні операції з найменшими експлуатаційними витратами, при цьому не використовуються маркери, а орієнтуються лише по слідах постійної технологічної колії. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
