Установка кондиціювання та очищення шахтного повітря
Формула / Реферат
1. Установка кондиціювання та очищення шахтного повітря, що включає шахтний пожежний водопровід діаметром 100-150 мм з відсадками для подачі та розподілу води, охолоджуючий пилоподавлювальний пристрій у складі двох секцій горизонтальних розподільчих систем з фільтром очищення води, набором з'єднаних між собою гнучкими відсадками металевих труб діаметром 20 мм з штуцерами, на які нагвинчуються розпилювачі та форсунки, яка відрізняється тим, що для зниження температури води у водопроводі, він виконаний закільцьованим з постійним потоком води з регулюванням його продуктивності та підтриманням охолоджуючої функції регулюючим пристроєм, у корпусі якого з одного боку виконано кільцевий подвійний паз за формою концентричних кіл, а з іншого - пружний V-подібний елемент, орієнтований звуженим кінцем у напрямку руху води.
2. Установка за п. 1, яка відрізняється тим, що для закільцювання пожежного водопроводу та безпосереднього охолодження очисного вибою водопровід збирають з окремих відрізків металевої труби та гнучких високонапірних рукавів, які прикріплюються до секцій механізованого кріплення.
3. Установка за п. 1, яка відрізняється тим, що для підвищення ефективності охолодження та очищення від пилу навколишнього середовища, для найбільш повного заповнення водяними краплями першої секції горизонтальних розподільчих водопровідних систем нагвинчуються під кутом 180° до напрямку шахтного повітряного струменя відцентрові розпилювачі з порожнистими конусними факелами, а форсунки-осцилятори із зміщеним напрямком витікання води - за напрямом.
4. Установка за п. 1, яка відрізняється тим, що для підвищення ефективності охолодження та очищення від пилу навколишнього середовища у другій секції по центру розрізу гірничої виробки закріплені два розпилювачі з круговим факелом.
Текст

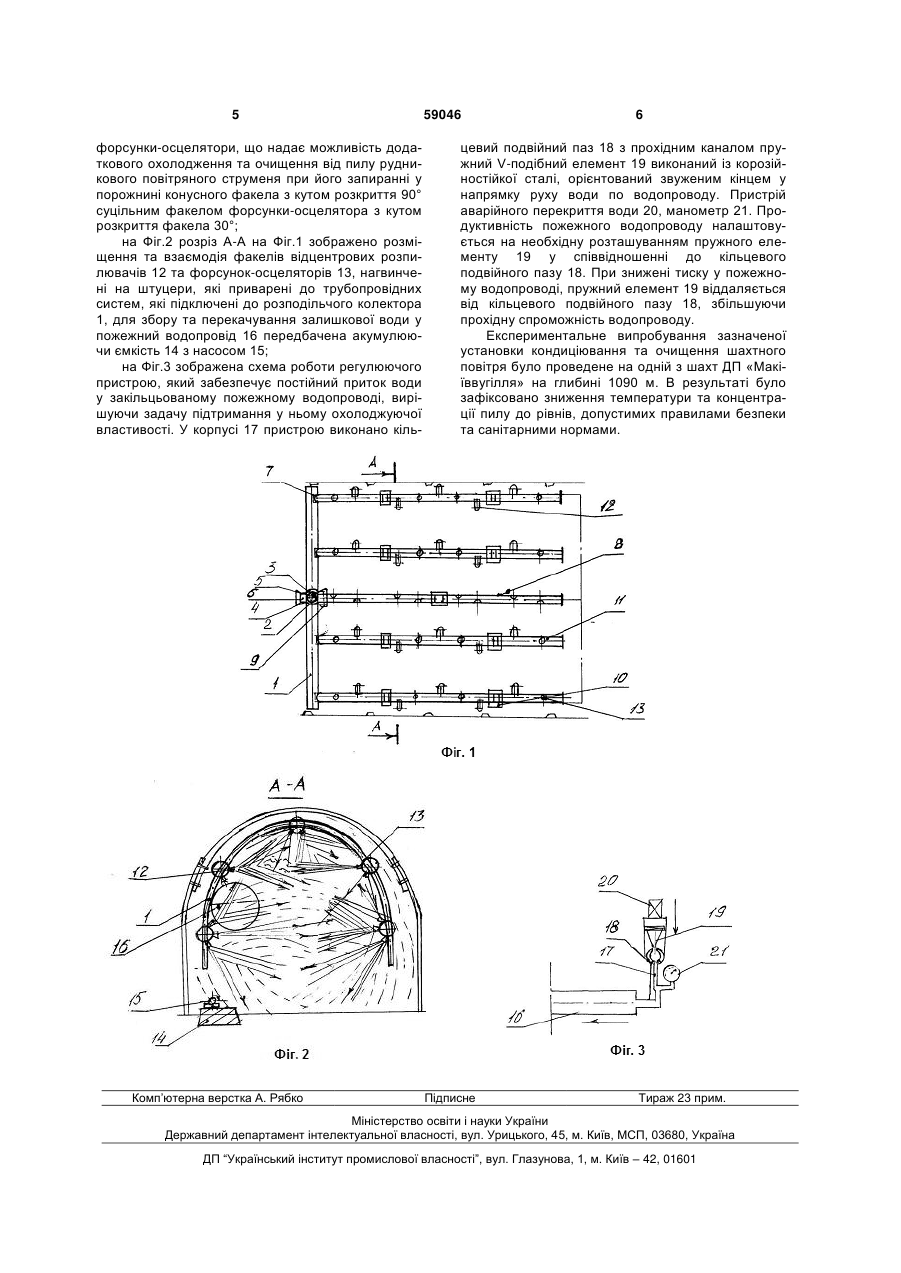

1. Установка кондиціювання та очищення шахтного повітря, що включає шахтний пожежний водопровід діаметром 100-150 мм з відсадками для подачі та розподілу води, охолоджуючий пилоподавлювальний пристрій у складі двох секцій горизонтальних розподільчих систем з фільтром очищення води, набором з'єднаних між собою гнучкими відсадками металевих труб діаметром 20 мм з штуцерами, на які нагвинчуються розпилювачі та форсунки, яка відрізняється тим, що для зниження температури води у водопроводі, він виконаний закільцьованим з постійним потоком води з регулюванням його продуктивності та підтриманням охолоджуючої функції регулюючим пристроєм, у корпусі якого з одного боку виконано кільцевий подвійний паз за формою концентричних кіл, а з іншого - пружний V-подібний елемент, U 2 (19) 1 3 Як найближчий аналог, співпадаючий з заявленою корисною моделлю по призначенню та ряду корисних ознак вибрано опис підземної установки кондиціювання рудникового повітря у шахті - патент України №53467. Найближчий аналог призначений для зниження температури та вологості навколишнього середовища у шахтах на глибині від 700 до 1200м, являє собою підземну установку кондиціювання рудникового повітря у складі шахтного пожежного водопроводу теплопонижуючого пристрою. До відомих недоліків цієї конструкції підземної установки кондиціювання рудникового повітря, згідно найближчому аналогу, слід віднести низьку ефективність охолодження виробок очисних та підготовчих вибоїв, зумовлену як недостатнім ступенем охолодження шахтного пожежного водопроводу у зв'язку з недостатнім його водообміном, так і технічно обумовленою значною відстанню між місцем розташування теплопонижуючого пристрою та очисними й підготовчими вибоями. Спільними ознаками найближчого аналогу і заявленої корисної моделі є наступне: шахтний пожежний водопровід діаметром 100-150мм з відсадками для подачі та розподілу води, теплопонижуючий устрій з водоохолоджувачем, регулятором витрат води, насосом для її скачування у систему охолоджування, та являється пристроєм для перерозподілу тепловодого потенціалу. В основу рішення поставлена задача розробки конструкції системи охолодження з одночасною очисткою від пилу навколишнього середовища у складі охолоджуючого шахтного пожежного водопроводу, охолодження якого відбувається за рахунок постійної циркуляції води, охолоджуючого пилоподавлювального пристрою у складі двох секцій з горизонтально розташованим водорозподілювачем, форсунками-осцеляторами, які своїми факелами утворюють тонкодисперсну охолоджену хмару, яка разом з охолодженим водопроводом утворює холодний потік, здатний вступити у взаємодію з теплим повітрям, охолоджуючи його. З метою збору та перекачування залишкової води до складу вказаної конструкції включено ємкість з глибинним насосом, яка акумулює воду. Технічний результат полягає у підвищенні ефективності зниження температури з одночасним зниженням концентрації пилу у навколишньому середовищі шахт на глибині від 700 до 1200 м, підвищенні експлуатаційної надійності та ремонтопридатності. Як наслідок це сприятливо відобразиться на економічних показниках - зросте продуктивність праці, знизиться захворюваність підземних працівників. Поставлена задача вирішується тим, що конструкція установки кондиціювання та очищення шахтного повітря, яка включає шахтний пожежний водопровід діаметром 100-150 мм з відсадками для подачі та розподілу води, розподільчий колектор, виконаний з безшовної сталевої труби діаметром 50 мм, до якого прикріплено воронку з проточеним пазом та буртиком, до якого через регулятор тиску підключаються на різьбові з'єднання дві секції горизонтальних розподільчих водопровідних систем, до складу яких входить 59046 4 фільтр очистки води, набір з'єднаних між собою гнучкими відсадками труб діаметром 20 мм з штуцерами, на які нагвинчуються розпилювачі та форсунки згідно. Конкретною відміною заявленої установки кондиціювання та очищення шахтного повітря є те, для надання функцій охолодження навколишнього середовища шахтному пожежному водопроводу, його виконано закільцьованим, з наданням можливості регулювання продуктивності за допомогою пристрою, у корпусі якого виконано кільцевий подвійний паз з буртиком, прохідний канал з Vподібним елементом. Конкретною відміною заявленої установки кондиціювання та очищення шахтного повітря є те, що для підвищення ефективності очищення навколишнього середовища від пилу, для найбільш повного заповнення водяними краплями першої секції, до горизонтальних розподільчих водопровідних систем нагвинчуються відцентрові розпилювачі з порожнистими конусними факелами та форсунки-осцелятори із зміщеним напрямком витікання рідини. Конкретною відміною заявленої установки кондиціювання та очищення шахтного повітря є те, що для підвищення ефективності охолодження та очищення від пилу навколишнього середовища, відцентрові розпилювачі з порожнистими конусними факелами нагвинчуються під кутом 180° до напрямку шахтного повітряного струменя, а форсунки-осцелятори - за напрямком. Конкретною відміною заявленої установки кондиціювання та очищення шахтного повітря від пилу є те, що для підвищення ефективності охолодження та очищення навколишнього середовища, у другій секції по центру розрізу гірничої виробки закріплено два розпилювачі з круговим факелом. Причино-наслідковий зв'язок між відмінними ознаками та досягнутими техніко-економічними результатами полягає у наступному: вирішується задача з підвищення ефективності охолодження підземних виробок глибоких шахт без додаткових витрат на високовартісне холодильне обладнання; вирішується задача з підвищення ефективності пилоподавлення у підземних виробках глибоких шахт. Важливою умовою є надійність у роботі, простота у обслуговуванні та експлуатації запропонованої підземної установки кондиціювання та очищення шахтного повітря. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 зображена секція горизонтальних розподільчих трубопровідних систем з функціями охолодження та пилоподавлення з розподільчим колектором 1, ніпелем 2, до якого закріплена воронка 3 з пазом 4 та буртиком 5, через регулятор тиску 6 на різьбові з'єднання 7 підключається секція горизонтальних розподільчих трубопровідних систем 8 у складі фільтра очистки води 9, набору з'єднаних між собою гнучкими відсадками 10 сталевих труб 11, до яких на штуцери, на які нагвинчені відцентрові розпилювачі 12 з порожнистими конусними факелами, нагвинчуються під кутом 180° до напрямку шахтного повітряного струменя 5 форсунки-осцелятори, що надає можливість додаткового охолодження та очищення від пилу рудникового повітряного струменя при його запиранні у порожнині конусного факела з кутом розкриття 90° суцільним факелом форсунки-осцелятора з кутом розкриття факела 30°; на Фіг.2 розріз А-А на Фіг.1 зображено розміщення та взаємодія факелів відцентрових розпилювачів 12 та форсунок-осцеляторів 13, нагвинчені на штуцери, які приварені до трубопровідних систем, які підключені до розподільчого колектора 1, для збору та перекачування залишкової води у пожежний водопровід 16 передбачена акумулюючи ємкість 14 з насосом 15; на Фіг.3 зображена схема роботи регулюючого пристрою, який забезпечує постійний приток води у закільцьованому пожежному водопроводі, вирішуючи задачу підтримання у ньому охолоджуючої властивості. У корпусі 17 пристрою виконано кіль Комп’ютерна верстка А. Рябко 59046 6 цевий подвійний паз 18 з прохідним каналом пружний V-подібний елемент 19 виконаний із корозійностійкої сталі, орієнтований звуженим кінцем у напрямку руху води по водопроводу. Пристрій аварійного перекриття води 20, манометр 21. Продуктивність пожежного водопроводу налаштовується на необхідну розташуванням пружного елементу 19 у співвідношенні до кільцевого подвійного пазу 18. При знижені тиску у пожежному водопроводі, пружний елемент 19 віддаляється від кільцевого подвійного пазу 18, збільшуючи прохідну спроможність водопроводу. Експериментальне випробування зазначеної установки кондиціювання та очищення шахтного повітря було проведене на одній з шахт ДП «Макіїввугілля» на глибині 1090 м. В результаті було зафіксовано зниження температури та концентрації пилу до рівнів, допустимих правилами безпеки та санітарними нормами. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for conditioning and purification of mine air
Автори англійськоюMartovytskyi Artur Volodymyrovych
Назва патенту російськоюУстановка кондиционирования и очистки шахтного воздуха
Автори російськоюМартовицкий Артур Владимирович
МПК / Мітки
Мітки: кондиціювання, повітря, очищення, установка, шахтного
