Клапан льотки для сталеплавильної печі

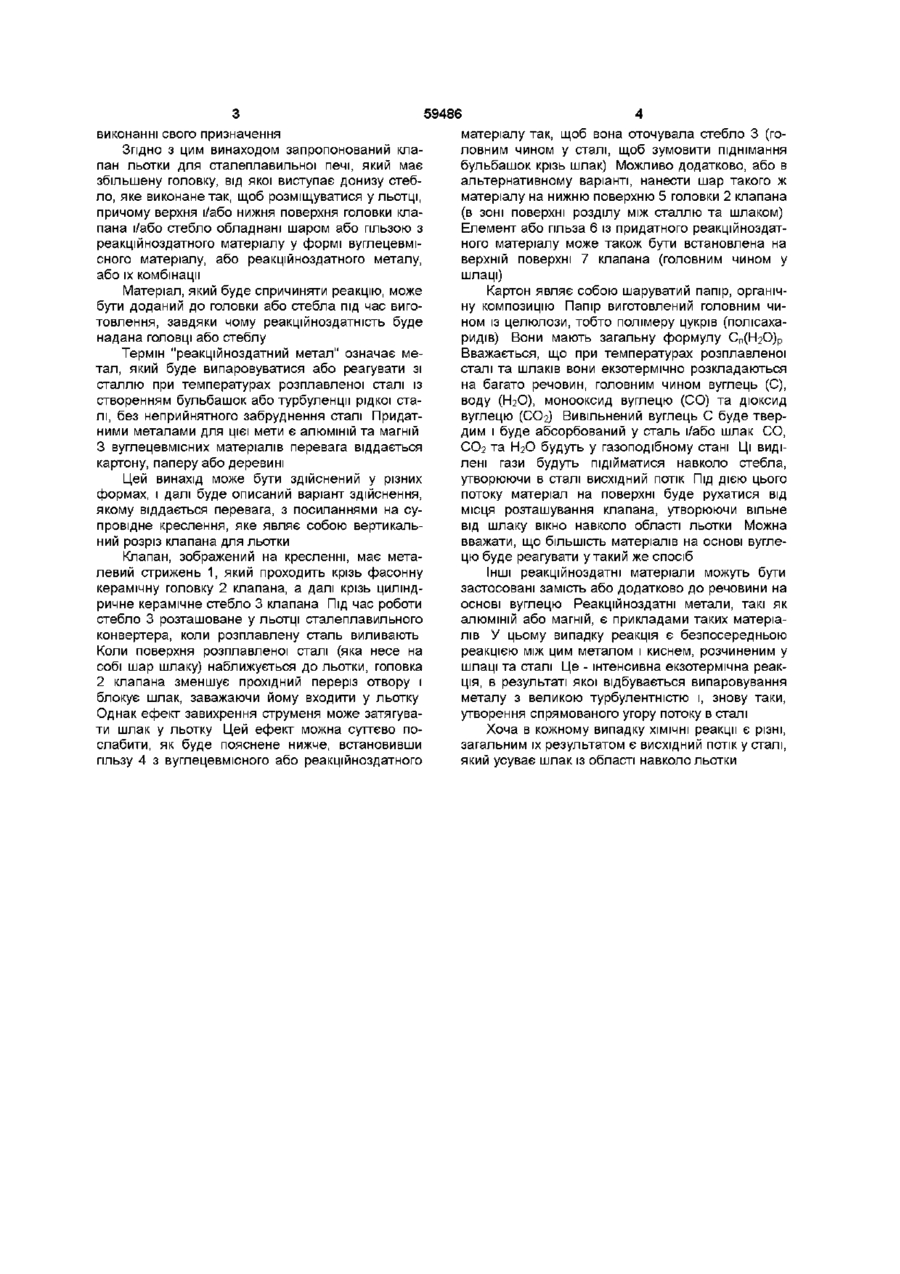

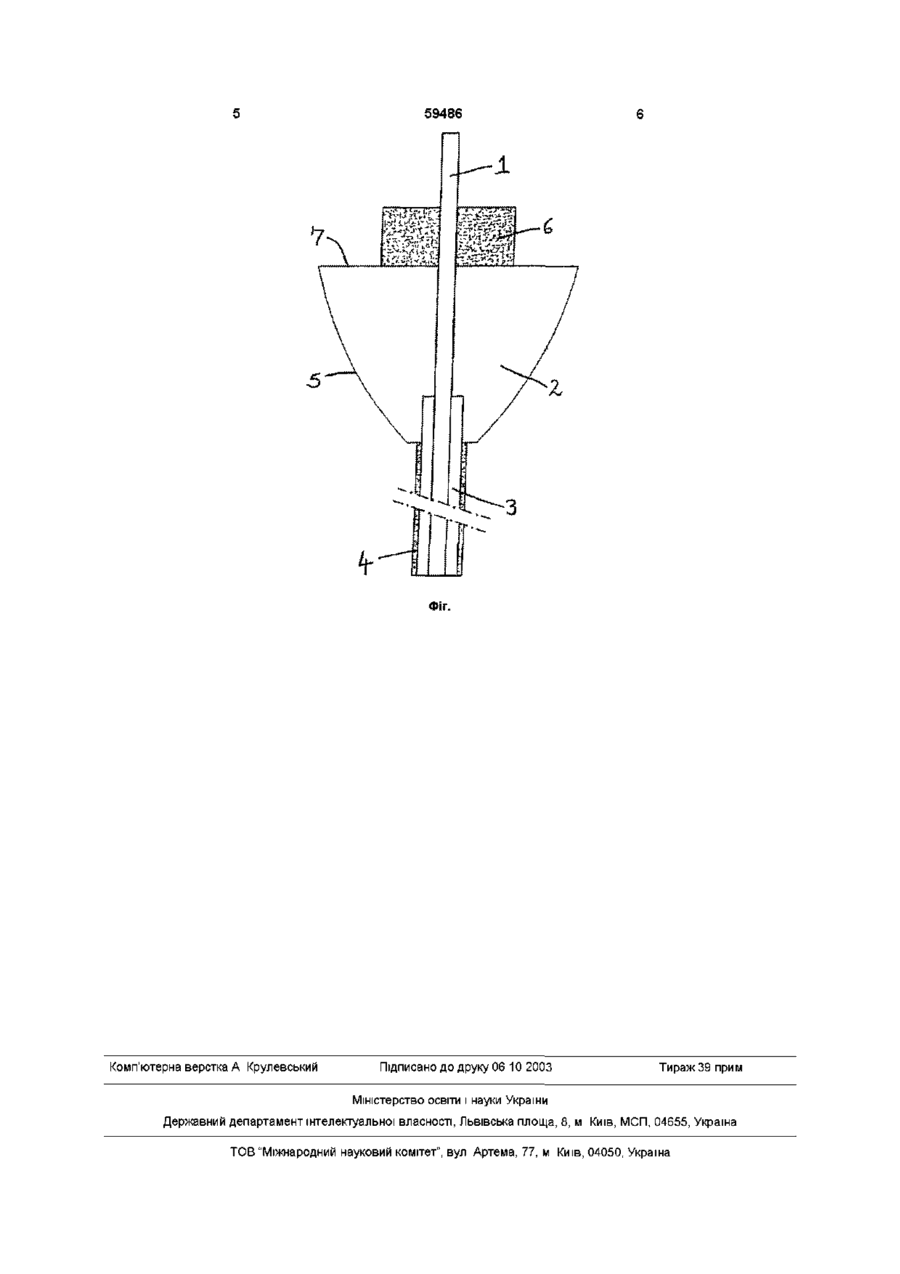

1 Клапан льотки для сталеплавильної печі, який має збільшену головку, від якої йде донизу стебло, виконане так, щоб розміщуватися у льотці, який відрізняється тим, що верхня і/або нижня поверхня головки клапана і/або стебло споряджені шаром або гільзою з реакційноздатного матеріалу — вуглецевмісного матеріалу, або реакційноздатного металу, або їх поєднання 2 Клапан за п 1, який відрізняється тим, що реакційноздатний матеріал був доданий до головки або стебла під час виготовлення, так що реакційноздатний матеріал є інтегрованим у головку або стебло 3 Клапан за п 1 або п 2, який відрізняється тим, що реакційноздатний метал є таким, що буде випаровуватися або реагувати зі сталлю при температурах розплавлення сталі, з утворенням бульбашок або турбуленції у рідкій сталі 4 Клапан за п 3, який відрізняється тим, що згаданим металом є алюміній або магній 5 Клапан за будь-яким із пп 1-4, який відрізняється тим, що згаданий вуглецевмісний матеріал вибрано із групи, яка включає папір, картон та деревину О Цей винахід відноситься до сталеплавильних печей тієї форми, яку позначають терміном "розливальний конвертер", а саме конвертер, який може бути нахилений так, що розплавлений метал з нього може бути вилитий через льотку (випускний отвір) Операторові необхідно дізнатися, коли шлак от-от почне витікати або вже почав витікати через льотку, внаслідок чого розливання сталі може бути перерване Є відомим спосіб, в якому для цього застосовують пробку (який звичайно називають "дротик або клапан льотки"), питома вага якої менша, ніж у сталі, але більша, ніж у шлаку, завдяки чому клапан "плаває" на поверхні розділу між розплавленою сталлю та шлаком Клапан має нижнє стебло, яке вільно розміщується у льотці Збільшена головка клапана, коли вона кінець-кінцем опускається на місце, закриває льотку, принаймні частково, коли рівень шлаку наближується до льотки Внаслідок цього потік матеріалу крізь льотку суттєво зменшується, коли головка клапана перекриває льотку або входить у льотку Це дає можливість операторові дозволити більшій частині залишкової ванни розплавленої сталі витікати до того моменту, коли почне витікати сам шлак, після чого можна відхилити конвертер назад, щоб утримати в ньому решту шлаку Такий клапан розкрито в патенті США № 5,451,036 Однак через завихрення струменю, яке з'являється, коли сталь виливають з печі, шлак все ж таки може бути витягнутий через льотку поверх сталі, яка ще присутня в печі Ми виявили, що коли прикріпити до головки клапана або його стебла чи ж виконати суцільно з ними реакційноздатний матеріал, такий як вуглецевмісний матеріал (наприклад, деревину, картон) або реакційноздатний метал (наприклад, алюміній), або комбінацію цих матеріалів, утворюються гази, завдяки чому поблизу клапана та льотки розпочнеться виділяння бульбашок або турбуленція Це буде сприяти розсіюванню шлаку з області льотки Ця реакція має на меті зменшити можливість того, що шлак буде втягнутий у завихрений струмінь і через це потрапить до розташованого нижче ковша Оскільки призначенням шлакового є зменшення КІЛЬКОСТІ шлаку, який проходить через льотку до ковша, таке удосконалення конструкції послужить підвищенню ефективності клапана у (О 00 ю 59486 матеріалу так, щоб вона оточувала стебло 3 (говиконанні свого призначення ловним чином у сталі, щоб зумовити піднімання Згідно З ЦИМ винаходом запропонований клабульбашок крізь шлак) Можливо додатково, або в пан льотки для сталеплавильної печі, який має альтернативному варіанті, нанести шар такого ж збільшену головку, від якої виступає донизу стебматеріалу на нижню поверхню 5 головки 2 клапана ло, яке виконане так, щоб розміщуватися у льотці, (в зоні поверхні розділу між сталлю та шлаком) причому верхня і/або нижня поверхня головки клаЕлемент або гільза 6 із придатного реакційноздатпана і/або стебло обладнані шаром або гільзою з ного матеріалу може також бути встановлена на реакційноздатного матеріалу у формі вуглецевміверхній поверхні 7 клапана (головним чином у сного матеріалу, або реакційноздатного металу, шлаці) або їх комбінації Матеріал, який буде спричиняти реакцію, може Картон являє собою шаруватий папір, органічбути доданий до головки або стебла під час вигону композицію Папір виготовлений головним читовлення, завдяки чому реакційноздатність буде ном із целюлози, тобто полімеру цукрів (полісаханадана головці або стеблу ридів) Вони мають загальну формулу СП(Н2О)Р Вважається, що при температурах розплавленої Термін "реакційноздатний метал" означає месталі та шлаків вони екзотермічно розкладаються тал, який буде випаровуватися або реагувати зі на багато речовин, головним чином вуглець (С), сталлю при температурах розплавленої сталі із воду (НгО), монооксид вуглецю (СО) та дюксид створенням бульбашок або турбуленції рідкої ставуглецю (СОг) Вивільнений вуглець С буде тверлі, без неприйнятного забруднення сталі Придатдим і буде абсорбований у сталь і/або шлак СО, ними металами для цієї мети є алюміній та магній СОг та НгО будуть у газоподібному стані Ці видіЗ вуглецевмісних матеріалів перевага віддається лені гази будуть підійматися навколо стебла, картону, паперу або деревині утворюючи в сталі висхідний потік Під дією цього Цей винахід може бути здійснений у різних потоку матеріал на поверхні буде рухатися від формах, і далі буде описаний варіант здійснення, місця розташування клапана, утворюючи вільне якому віддається перевага, з посиланнями на сувід шлаку вікно навколо області льотки Можна провідне креслення, яке являє собою вертикальвважати, що більшість матеріалів на основі вуглений розріз клапана для льотки цю буде реагувати у такий же спосіб Клапан, зображений на кресленні, має металевий стрижень 1, який проходить крізь фасонну керамічну головку 2 клапана, а далі крізь циліндричне керамічне стебло 3 клапана Під час роботи стебло 3 розташоване у льотці сталеплавильного конвертера, коли розплавлену сталь виливають Коли поверхня розплавленої сталі (яка несе на собі шар шлаку) наближується до льотки, головка 2 клапана зменшує прохідний переріз отвору і блокує шлак, заважаючи йому входити у льотку Однак ефект завихрення струменя може затягувати шлак у льотку Цей ефект можна суттєво послабити, як буде пояснене нижче, встановивши гільзу 4 з вуглецевмісного або реакційноздатного Інші реакційноздатні матеріали можуть бути застосовані замість або додатково до речовини на основі вуглецю Реакційноздатні метали, такі як алюміній або магній, є прикладами таких матеріалів У цьому випадку реакція є безпосередньою реакцією між цим металом і киснем, розчиненим у шлаці та сталі Це - інтенсивна екзотермічна реакція, в результаті якої відбувається випаровування металу з великою турбулентністю і, знову таки, утворення спрямованого угору потоку в сталі Хоча в кожному випадку ХІМІЧНІ реакції є різні, загальним їх результатом є висхідний потік у сталі, який усуває шлак із області навколо льотки 59486 Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
