Пристрій для випробування залізобетонних балок на згин

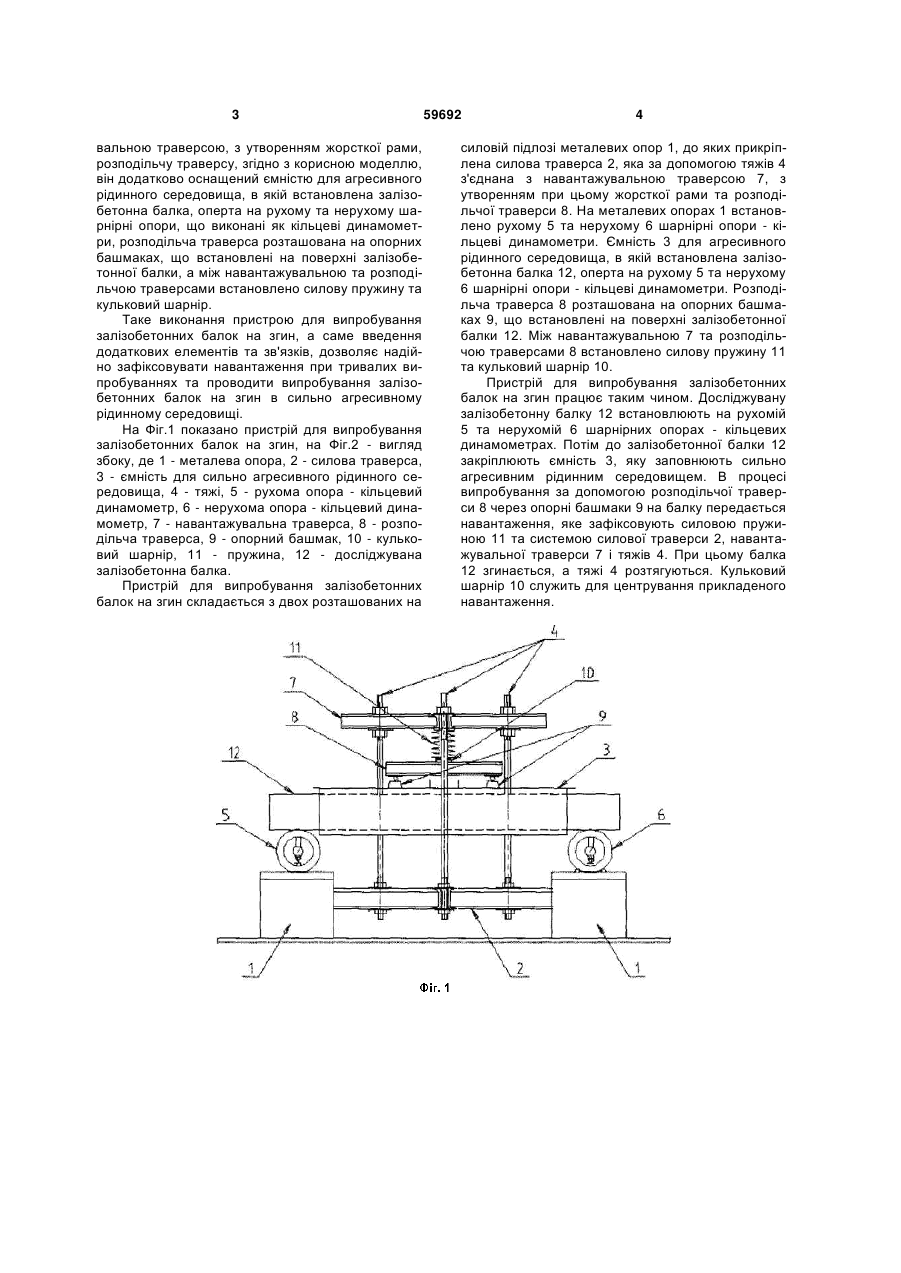

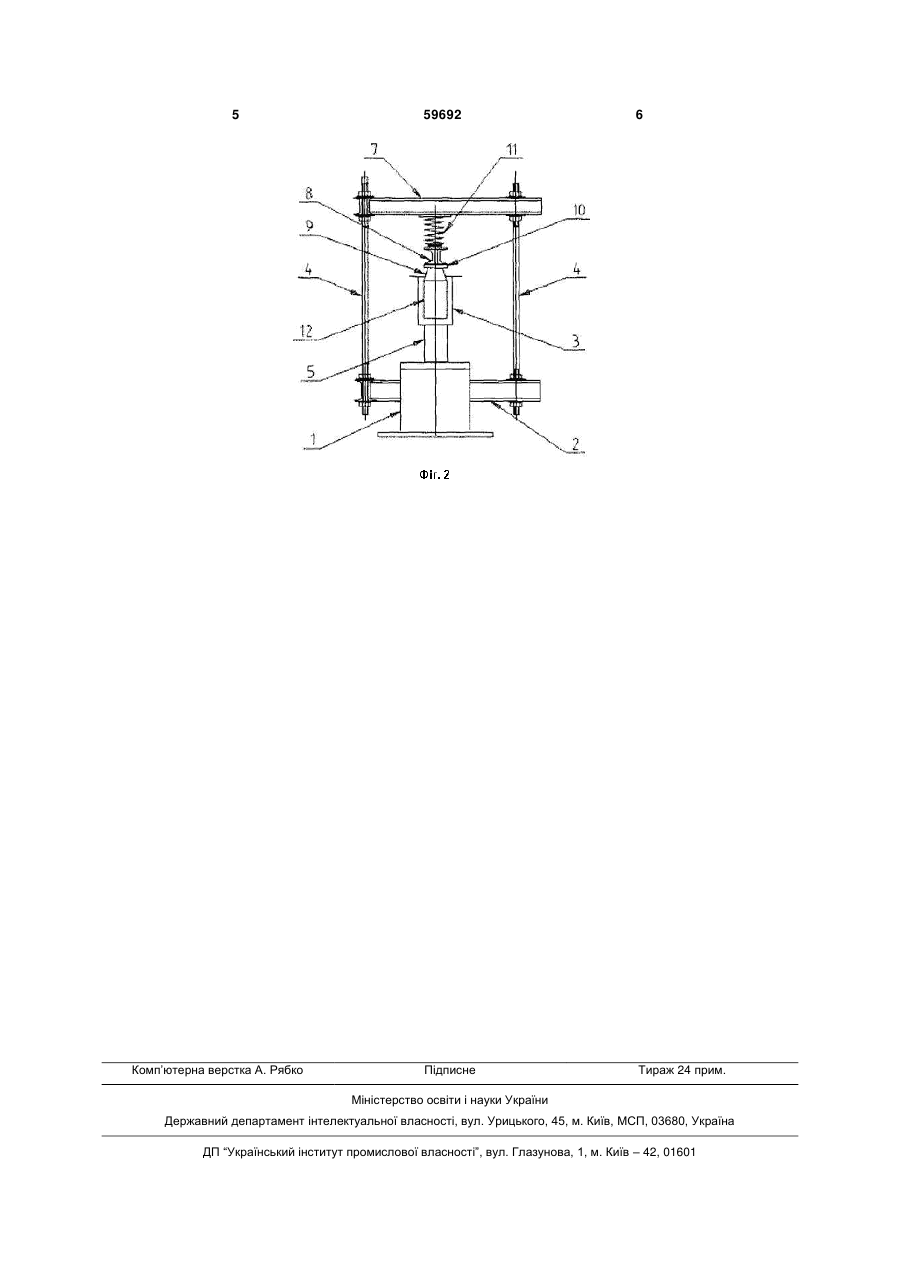

Пристрій для випробування залізобетонних балок на згин, що містить дві розташовані на силовій підлозі металеві опори, до яких прикріплена силова траверса, з'єднана за допомогою тяжів з 3 вальною траверсою, з утворенням жорсткої рами, розподільчу траверсу, згідно з корисною моделлю, він додатково оснащений ємністю для агресивного рідинного середовища, в якій встановлена залізобетонна балка, оперта на рухому та нерухому шарнірні опори, що виконані як кільцеві динамометри, розподільча траверса розташована на опорних башмаках, що встановлені на поверхні залізобетонної балки, а між навантажувальною та розподільчою траверсами встановлено силову пружину та кульковий шарнір. Таке виконання пристрою для випробування залізобетонних балок на згин, а саме введення додаткових елементів та зв'язків, дозволяє надійно зафіксовувати навантаження при тривалих випробуваннях та проводити випробування залізобетонних балок на згин в сильно агресивному рідинному середовищі. На Фіг.1 показано пристрій для випробування залізобетонних балок на згин, на Фіг.2 - вигляд збоку, де 1 - металева опора, 2 - силова траверса, 3 - ємність для сильно агресивного рідинного середовища, 4 - тяжі, 5 - рухома опора - кільцевий динамометр, 6 - нерухома опора - кільцевий динамометр, 7 - навантажувальна траверса, 8 - розподільча траверса, 9 - опорний башмак, 10 - кульковий шарнір, 11 - пружина, 12 - досліджувана залізобетонна балка. Пристрій для випробування залізобетонних балок на згин складається з двох розташованих на 59692 4 силовій підлозі металевих опор 1, до яких прикріплена силова траверса 2, яка за допомогою тяжів 4 з'єднана з навантажувальною траверсою 7, з утворенням при цьому жорсткої рами та розподільчої траверси 8. На металевих опорах 1 встановлено рухому 5 та нерухому 6 шарнірні опори - кільцеві динамометри. Ємність 3 для агресивного рідинного середовища, в якій встановлена залізобетонна балка 12, оперта на рухому 5 та нерухому 6 шарнірні опори - кільцеві динамометри. Розподільча траверса 8 розташована на опорних башмаках 9, що встановлені на поверхні залізобетонної балки 12. Між навантажувальною 7 та розподільчою траверсами 8 встановлено силову пружину 11 та кульковий шарнір 10. Пристрій для випробування залізобетонних балок на згин працює таким чином. Досліджувану залізобетонну балку 12 встановлюють на рухомій 5 та нерухомій 6 шарнірних опорах - кільцевих динамометрах. Потім до залізобетонної балки 12 закріплюють ємність 3, яку заповнюють сильно агресивним рідинним середовищем. В процесі випробування за допомогою розподільчої траверси 8 через опорні башмаки 9 на балку передається навантаження, яке зафіксовують силовою пружиною 11 та системою силової траверси 2, навантажувальної траверси 7 і тяжів 4. При цьому балка 12 згинається, а тяжі 4 розтягуються. Кульковий шарнір 10 служить для центрування прикладеного навантаження. 5 Комп’ютерна верстка А. Рябко 59692 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
