Пристрій для полірування шийок колінчатого вала

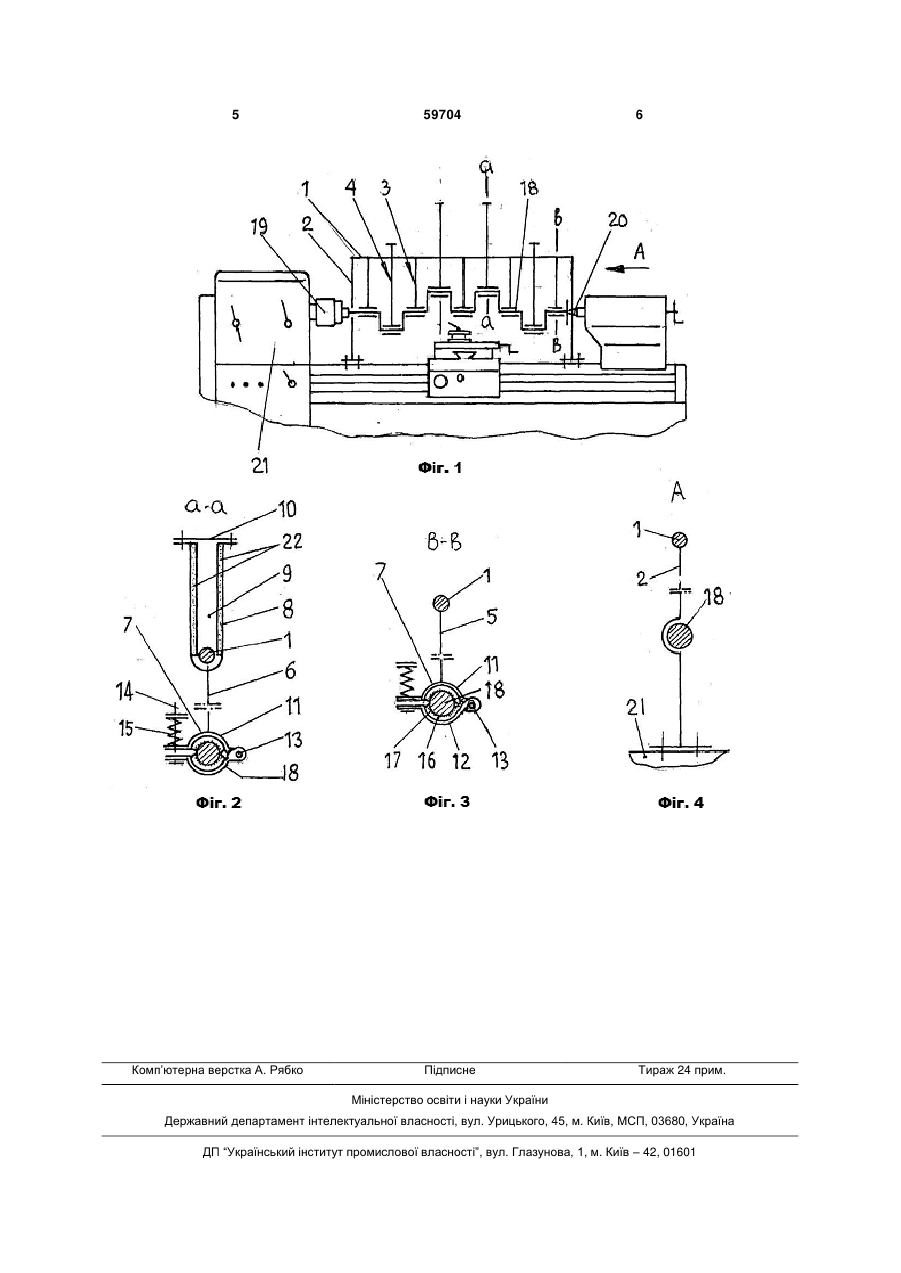

Пристрій для полірування шийок колінчатого вала, що містить кліщовий захват із тримачем і 3 А також поліпшення умов праці робітника, який, у процесі роботи, не втримує в руках пристрій. Технічна задача й результат досягаються тим, що пристрій для полірування шийок колінчатого вала на токарському верстаті містить кліщовий захват із тримачем і полірувальною стрічкою, для охвату шийок колінчатого вала. Новим є те, що пристрій оснащений рамкою у вигляді циліндричної балки зі стійками для закріплення його на токарському верстаті і групою кліщових захватів для установки на всіх корінних і шатунних шийках колінчатого вала. При цьому тримачі кліщових захватів корінних шийок нерухомо закріплені на циліндричній балці рамки, а тримачі кліщових захватів шатунних шийок виконані у вигляді вилок, установлених поздовжніми пазами на зазначеній балці з можливістю поздовжніх і кутових переміщень. Ці ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Причинно-наслідковий зв'язок нових ознак корисної моделі й технічного результату полягає в наступному: - оснащення пристрою рамкою у вигляді циліндричної балки зі стійками, що закріплюються на токарському верстаті і групою кліщових захватів для охвату всіх корінних і шатунних шийок колінчатого вала, дозволило одночасно полірувати всі корінні й шатунні шийки колінчатого вала без складної перестановки шатунних шийок по осі шпинделя токарського верстата; - нерухливе закріплення тримачів кліщових захватів корінних шийок колінчатого вала на циліндричній балці й виконання тримачів кліщових захватів шатунних шийок у вигляді вилок, установлених на ній поздовжніми пазами, дозволило забезпечити поздовжні й кутові по ній переміщення й рівне зусилля тиску тримачів на всі шийки колінчатого вала. На Фіг.1 показана схема пристрою для полірування шийок колінчатого вала, установленого на токарському верстаті; Фіг.2 - переріз а-а, показаний кліщовий захват корінної шийки колінчатого вала; Фіг.3 - переріз б-б, кліщовий захват шатунної шийки; Фіг.4 - те ж, вигляд по стрілці А на Фіг.3, показана установка тримача шатунної шийки поздовжнім пазом на циліндричній балці. Пристрій складається з рамки у вигляді циліндричної балки 1 зі стійками 2, нерухливих 3 і рухливих 4 захватів із тримачами 5 і 6 і головками 7. Тримачі 5 жорстко закріплені на циліндричній балці 1, а тримачі 6, виконані у вигляді вилок 8 з відк 59704 4 ритими пазами 9, утвореними уздовж їхніх осей. Вилки 8 установлені пазами 9 на циліндричній балці 1 з можливістю поздовжніх і кутових переміщень. Пази 9 у вільних кінцях вилок 8 закриті знімними кришками 10. Кожна головка 7 виконані у вигляді верхнього 11 і нижнього 12 напівциліндрів, з'єднаних з однієї сторони віссю 13, а з іншої - гвинтом 14, на якому встановлена натискна пружина 15. Верхні півциліндри 11 нерухомо закріплені на кінцях тримачів 5 і 6 нерухливого 3 і рухливого 4 захватів. Усередині півциліндрів 11 і 12 закріплені башмаки 16 з полірувальною стрічкою 17. Пристроєм користуються в такий спосіб. Відновлюваний колінчатий вал 18 хвостовиком установлюють у патрон шпинделя 19, а його вільний кінець підтискають конусом 20 задньої бабки токарського верстата 21. Потім, при відкритих нижніх півциліндрах 12 головок 7, тримачів 5 і 6, захватів 3 і 4 їх установлюють башмаками 16 верхніх напівциліндрів 11 з наклеєними на них полірувальними стрічками 17 на корінні й шатунні шийки колінчатого вала 18. Поворотом нижніх півциліндрів 12 захватів 3 і 4 навколо осей 13, установленими на них башмаками 16 з наклеєними на них полірувальними стрічками 17 охоплюють знизу корінні й шатунні шейки колінчатого вала 18 і замикають на верхніх 11 півциліндрах гвинтам 14 з натискними пружинами 15. Натягом пружин 15 створюють необхідний тиск полірувальних стрічок 17 на шейки колінчатого вала 18. Після цього рамку стійками 2 закріплюють на токарському верстаті 21 і включають його. При обертанні шпинделем 19 токарського верстата 21 колінчатого вала 18, полірувальні стрічки 17 башмаків 16 верхніх 11 і нижніх 12 півциліндрів захватів 3 і 4 одночасно з однаковим зусиллям провадять полірування корінних і шатунних шийок. При цьому тримачі рухливих захватів 4 у результаті обертання колінчатого вала 18 провадять пазами 9 із графітовими прокладками 22 поздовжні й кутові переміщення по циліндричній балці 1. Конструкція пристрою дозволяє робити полірування колінчатих валів різного розміру корінних і шатунних шийок, роблячи заміну лише башмаків з полірувальними стрічками. Застосування пристрою дозволяє в багато разів підвищити продуктивність при невеликих витратах на його виготовлення. Простота, надійність і висока якість полірування дозволяє використовувати пристрій на невеликих ремонтних заводах і майстернях. 5 Комп’ютерна верстка А. Рябко 59704 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
