Пристрій вимірювання для конвеєрних ваг

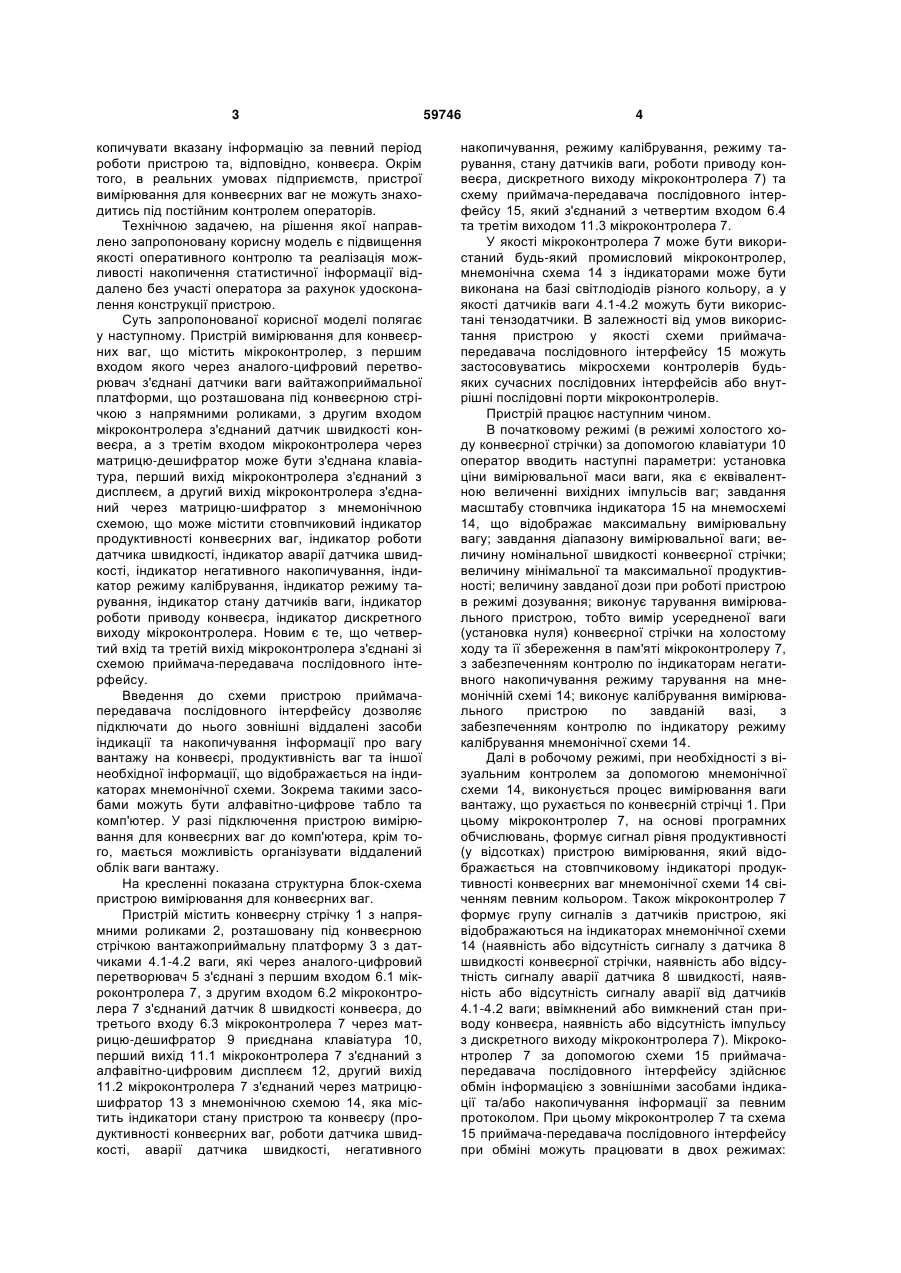

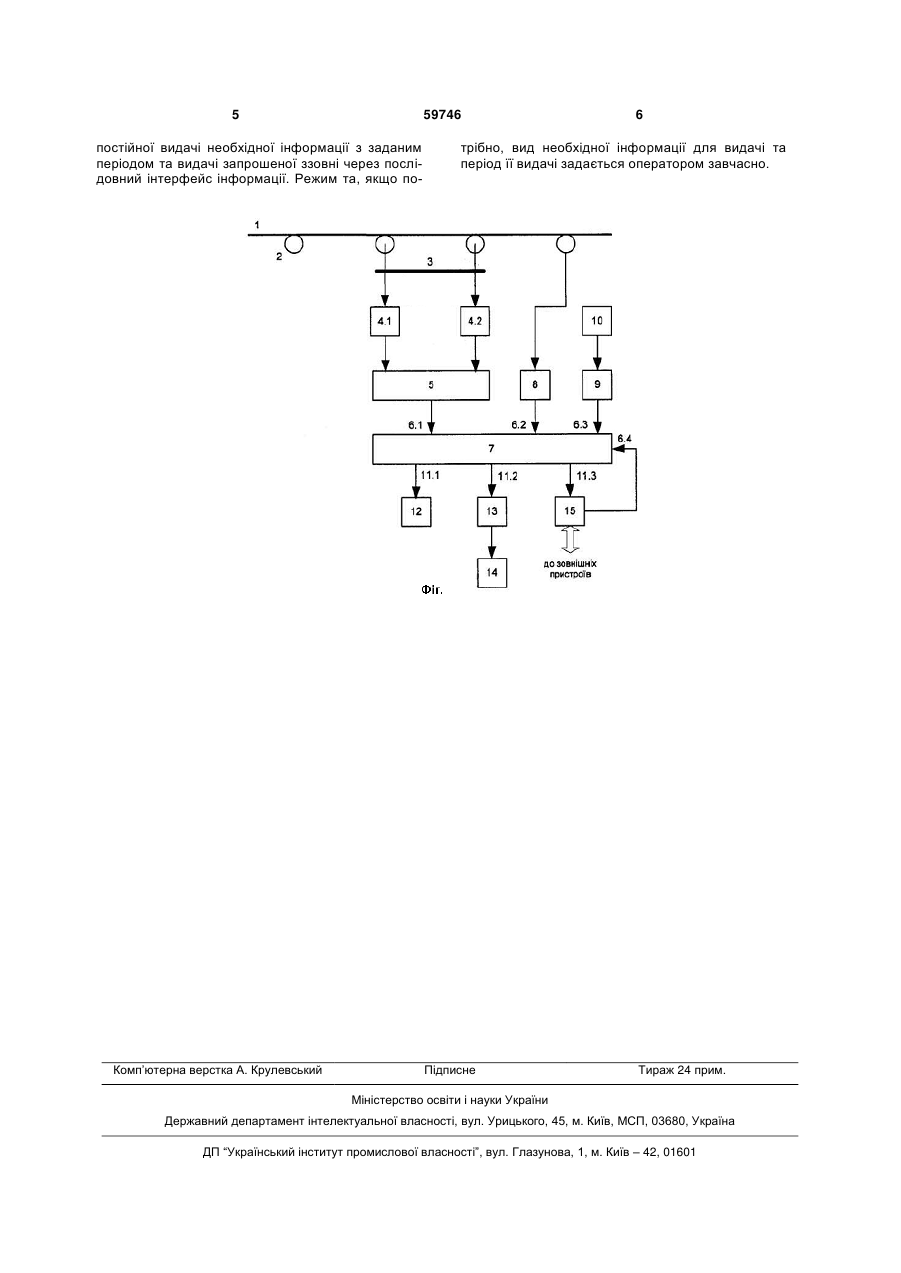

Пристрій вимірювання для конвеєрних ваг, що містить мікроконтролер, з першим входом якого через аналого-цифровий перетворювач з'єднані датчики ваги вантажоприймальної платформи, що розташована під конвеєрною стрічкою з напрямними роликами, з другим входом мікроконтролера з'єднаний датчик швидкості конвеєра, а з третім входом мікроконтролера через матрицю 3 копичувати вказану інформацію за певний період роботи пристрою та, відповідно, конвеєра. Окрім того, в реальних умовах підприємств, пристрої вимірювання для конвеєрних ваг не можуть знаходитись під постійним контролем операторів. Технічною задачею, на рішення якої направлено запропоновану корисну модель є підвищення якості оперативного контролю та реалізація можливості накопичення статистичної інформації віддалено без участі оператора за рахунок удосконалення конструкції пристрою. Суть запропонованої корисної моделі полягає у наступному. Пристрій вимірювання для конвеєрних ваг, що містить мікроконтролер, з першим входом якого через аналого-цифровий перетворювач з'єднані датчики ваги вайтажоприймальної платформи, що розташована під конвеєрною стрічкою з напрямними роликами, з другим входом мікроконтролера з'єднаний датчик швидкості конвеєра, а з третім входом мікроконтролера через матрицю-дешифратор може бути з'єднана клавіатура, перший вихід мікроконтролера з'єднаний з дисплеєм, а другий вихід мікроконтролера з'єднаний через матрицю-шифратор з мнемонічною схемою, що може містити стовпчиковий індикатор продуктивності конвеєрних ваг, індикатор роботи датчика швидкості, індикатор аварії датчика швидкості, індикатор негативного накопичування, індикатор режиму калібрування, індикатор режиму тарування, індикатор стану датчиків ваги, індикатор роботи приводу конвеєра, індикатор дискретного виходу мікроконтролера. Новим є те, що четвертий вхід та третій вихід мікроконтролера з'єднані зі схемою приймача-передавача послідовного інтерфейсу. Введення до схеми пристрою приймачапередавача послідовного інтерфейсу дозволяє підключати до нього зовнішні віддалені засоби індикації та накопичування інформації про вагу вантажу на конвеєрі, продуктивність ваг та іншої необхідної інформації, що відображається на індикаторах мнемонічної схеми. Зокрема такими засобами можуть бути алфавітно-цифрове табло та комп'ютер. У разі підключення пристрою вимірювання для конвеєрних ваг до комп'ютера, крім того, мається можливість організувати віддалений облік ваги вантажу. На кресленні показана структурна блок-схема пристрою вимірювання для конвеєрних ваг. Пристрій містить конвеєрну стрічку 1 з напрямними роликами 2, розташовану під конвеєрною стрічкою вантажоприймальну платформу 3 з датчиками 4.1-4.2 ваги, які через аналого-цифровий перетворювач 5 з'єднані з першим входом 6.1 мікроконтролера 7, з другим входом 6.2 мікроконтролера 7 з'єднаний датчик 8 швидкості конвеєра, до третього входу 6.3 мікроконтролера 7 через матрицю-дешифратор 9 приєднана клавіатура 10, перший вихід 11.1 мікроконтролера 7 з'єднаний з алфавітно-цифровим дисплеєм 12, другий вихід 11.2 мікроконтролера 7 з'єднаний через матрицюшифратор 13 з мнемонічною схемою 14, яка містить індикатори стану пристрою та конвеєру (продуктивності конвеєрних ваг, роботи датчика швидкості, аварії датчика швидкості, негативного 59746 4 накопичування, режиму калібрування, режиму тарування, стану датчиків ваги, роботи приводу конвеєра, дискретного виходу мікроконтролера 7) та схему приймача-передавача послідовного інтерфейсу 15, який з'єднаний з четвертим входом 6.4 та третім виходом 11.3 мікроконтролера 7. У якості мікроконтролера 7 може бути використаний будь-який промисловий мікроконтролер, мнемонічна схема 14 з індикаторами може бути виконана на базі світлодіодів різного кольору, а у якості датчиків ваги 4.1-4.2 можуть бути використані тензодатчики. В залежності від умов використання пристрою у якості схеми приймачапередавача послідовного інтерфейсу 15 можуть застосовуватись мікросхеми контролерів будьяких сучасних послідовних інтерфейсів або внутрішні послідовні порти мікроконтролерів. Пристрій працює наступним чином. В початковому режимі (в режимі холостого ходу конвеєрної стрічки) за допомогою клавіатури 10 оператор вводить наступні параметри: установка ціни вимірювальної маси ваги, яка є еквівалентною величенні вихідних імпульсів ваг; завдання масштабу стовпчика індикатора 15 на мнемосхемі 14, що відображає максимальну вимірювальну вагу; завдання діапазону вимірювальної ваги; величину номінальної швидкості конвеєрної стрічки; величину мінімальної та максимальної продуктивності; величину завданої дози при роботі пристрою в режимі дозування; виконує тарування вимірювального пристрою, тобто вимір усередненої ваги (установка нуля) конвеєрної стрічки на холостому ходу та її збереження в пам'яті мікроконтролеру 7, з забезпеченням контролю по індикаторам негативного накопичування режиму тарування на мнемонічній схемі 14; виконує калібрування вимірювального пристрою по завданій вазі, з забезпеченням контролю по індикатору режиму калібрування мнемонічної схеми 14. Далі в робочому режимі, при необхідності з візуальним контролем за допомогою мнемонічної схеми 14, виконується процес вимірювання ваги вантажу, що рухається по конвеєрній стрічці 1. При цьому мікроконтролер 7, на основі програмних обчислювань, формує сигнал рівня продуктивності (у відсотках) пристрою вимірювання, який відображається на стовпчиковому індикаторі продуктивності конвеєрних ваг мнемонічної схеми 14 свіченням певним кольором. Також мікроконтролер 7 формує групу сигналів з датчиків пристрою, які відображаються на індикаторах мнемонічної схеми 14 (наявність або відсутність сигналу з датчика 8 швидкості конвеєрної стрічки, наявність або відсутність сигналу аварії датчика 8 швидкості, наявність або відсутність сигналу аварії від датчиків 4.1-4.2 ваги; ввімкнений або вимкнений стан приводу конвеєра, наявність або відсутність імпульсу з дискретного виходу мікроконтролера 7). Мікроконтролер 7 за допомогою схеми 15 приймачапередавача послідовного інтерфейсу здійснює обмін інформацією з зовнішніми засобами індикації та/або накопичування інформації за певним протоколом. При цьому мікроконтролер 7 та схема 15 приймача-передавача послідовного інтерфейсу при обміні можуть працювати в двох режимах: 5 59746 постійної видачі необхідної інформації з заданим періодом та видачі запрошеної ззовні через послідовний інтерфейс інформації. Режим та, якщо по Комп’ютерна верстка А. Крулевський 6 трібно, вид необхідної інформації для видачі та період її видачі задається оператором завчасно. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
