Сепаратор магнітний

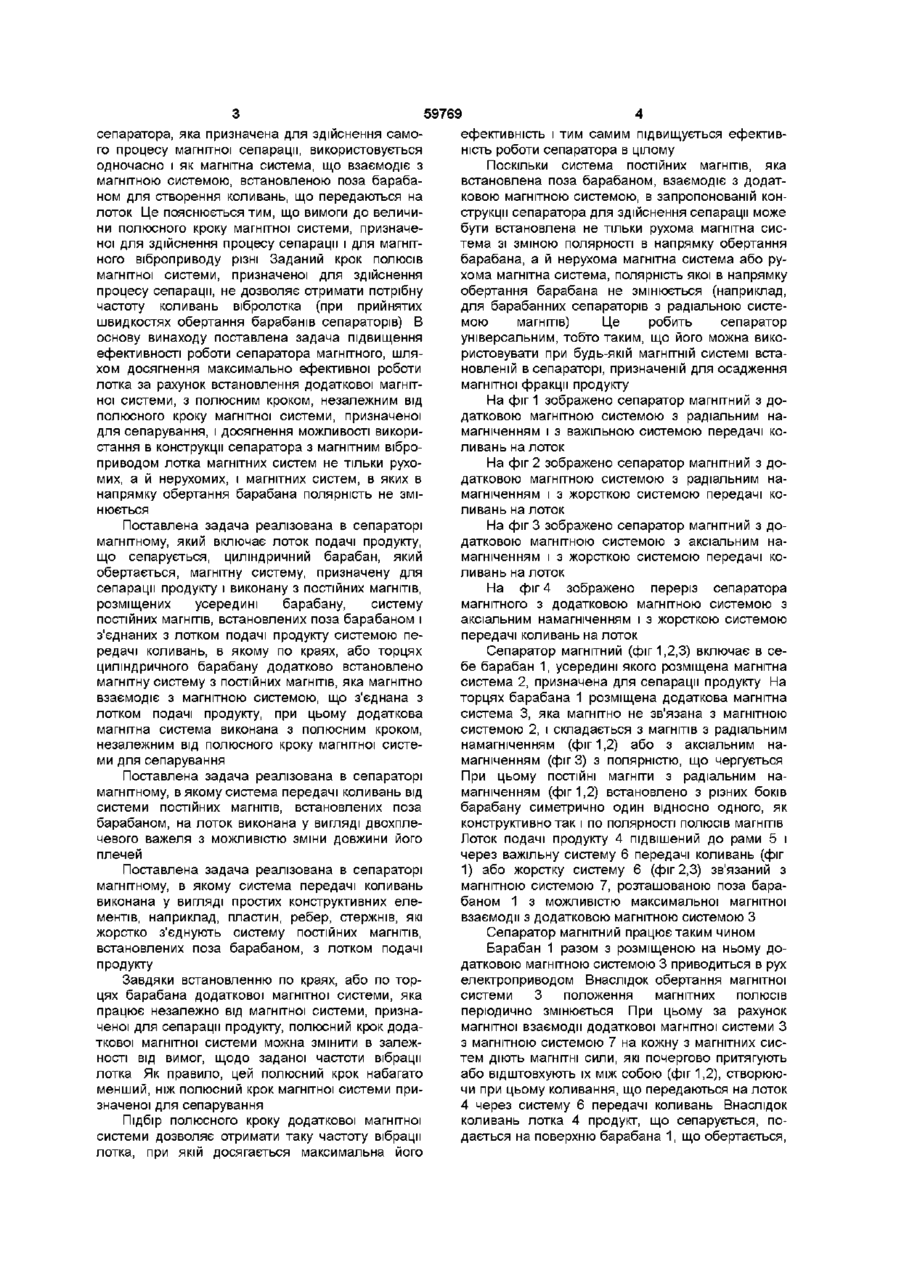

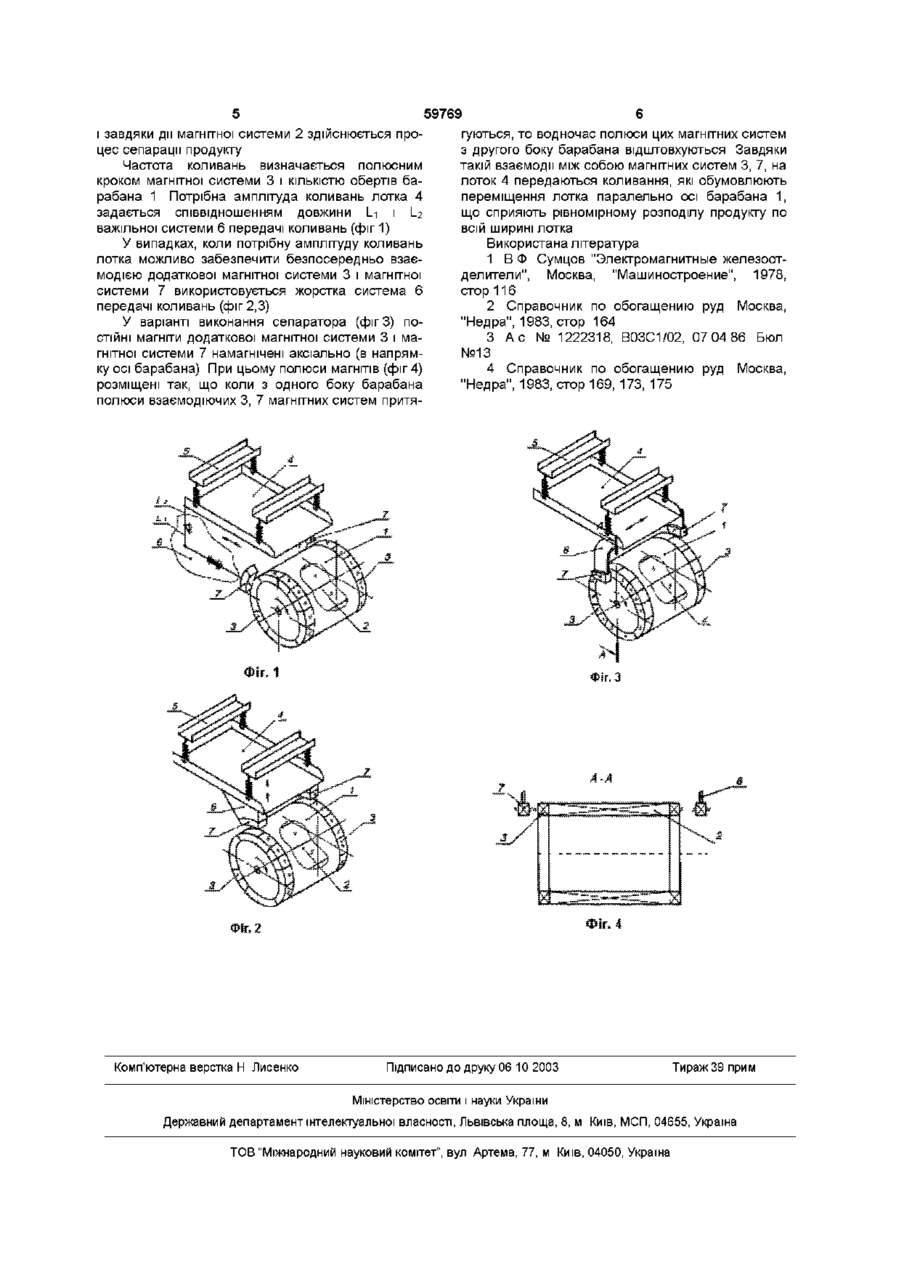

1 Сепаратор магнітний, який включає лоток подачі продукту, що сепарується, циліндричний обертовий барабан, магнітну систему, призначену для сепарації продукту і виконану з постійних магнітів, розміщених усередині барабана, систему постійних магнітів, встановлених поза барабаном і з'єднаних з лотком подачі продукту системою передачі коливань, який відрізняється тим, що по краях, або торцях циліндричного барабана додат Винахід відноситься до пристроїв магнітної сепарації сипучих продуктів і може бути використаний в скляній, керамічній, металургійній, гірничодобувній та інших галузях і в сільськогосподарському виробництві ВІДОМІ магнітні сепаратори, які включають в себе вібролоток для розподілу і подачі продукту сепарації в зону сепарування [1], [2] В сепараторах [1] використовують електромагнітні віброприводи В сепараторах [2] вібропривід лотка здійснюється від електричного двигуна через кулачковий механізм Недоліком сепараторів [1] і [2] є необхідність їх живлення від електричної мережі, що вимагає використання кабельних ЛІНІЙ, апаратури комутації і захисту, системи електробезпеки Відомий магнітний сепаратор [3], що є найбільш близьким по технічній суті і результату, що досягається, до запропонованого сепаратору Він включає в себе циліндричний барабан, усередині якого розміщена система постійних магнітів з полярністю, що чергується, лоток-розподілювач для подачі продукту, що підлягає сепарації, на барабан, систему постійних магнітів встановлених поза барабаном, яка механічно зв'язана з лотком ково встановлено магнітну систему з постійних магнітів, яка магнітно взаємодіє з магнітною системою, що з'єднана з лотком подачі продукту, при цьому додаткова магнітна система виконана з полюсним кроком, незалежним від полюсного кроку магнітної системи, призначеної для сепарації 2 Сепаратор магнітний за п 1, який відрізняється тим, що система передачі коливань від системи постійних магнітів, встановлених поза барабаном, на лоток виконана у вигляді двоплечового важеля 3 можливістю зміни довжини його плечей З Сепаратор магнітний за п 1, який відрізняється тим, що система передачі коливань виконана у вигляді простих конструктивних елементів, наприклад, пластин, ребер, стержнів, які жорстко з'єднують систему постійних магнітів, встановлених поза барабаном, з лотком подачі продукту Магнітні системи, встановлені на барабані і поза барабаном, узгоджені між собою по величині полюсного кроку і полярності таким чином, що при обертанні барабана (з магнітною системою) внаслідок магнітної взаємодії між собою згаданих магнітних систем на магніти, встановлені поза барабаном, діють сили, які через механізм передають коливання, чим забезпечують відповідну вібрацію лотка, тобто здійснюється магнітний вібропривід лотка Вібрація лотка забезпечує в свою чергу подачу і розподіл продукту, який рухається по лотку, на поверхню барабана, що обертається Частота коливань, що передається на лоток, залежить від швидкості обертання барабана і КІЛЬКОСТІ ПОЛЮСІВ розміщених вздовж поверхні обертання барабана Недоліком магнітного сепаратора [3] є неможливість здійснення магнітного віброприводу лотка для сепараторів з нерухомою магнітною системою, а саме такий тип сепараторів є найбільш поширений [4] Реалізація магнітного віброприводу лотка, який використовується в сепараторі [3] також принципово неможлива в сепараторах з магнітною системою, полярність якої в напрямку обертання барабана не змінюється Другим суттєвим недоліком сепаратора [3] є те, що магнітна система цього (О ю 59769 сепаратора, яка призначена для здійснення самого процесу магнітної сепарації, використовується одночасно і як магнітна система, що взаємодіє з магнітною системою, встановленою поза барабаном для створення коливань, що передаються на лоток Це пояснюється тим, що вимоги до величини полюсного кроку магнітної системи, призначеної для здійснення процесу сепарації і для магнітного віброприводу різні Заданий крок полюсів магнітної системи, призначеної для здійснення процесу сепарації, не дозволяє отримати потрібну частоту коливань вібролотка (при прийнятих швидкостях обертання барабанів сепараторів) В основу винаходу поставлена задача підвищення ефективності роботи сепаратора магнітного, шляхом досягнення максимально ефективної роботи лотка за рахунок встановлення додаткової магнітної системи, з полюсним кроком, незалежним від полюсного кроку магнітної системи, призначеної для сепарування, і досягнення можливості використання в конструкції сепаратора з магнітним віброприводом лотка магнітних систем не тільки рухомих, а й нерухомих, і магнітних систем, в яких в напрямку обертання барабана полярність не змінюється Поставлена задача реалізована в сепараторі магнітному, який включає лоток подачі продукту, що сепарується, циліндричний барабан, який обертається, магнітну систему, призначену для сепарації продукту і виконану з постійних магнітів, розміщених усередині барабану, систему постійних магнітів, встановлених поза барабаном і з'єднаних з лотком подачі продукту системою передачі коливань, в якому по краях, або торцях циліндричного барабану додатково встановлено магнітну систему з постійних магнітів, яка магнітно взаємодіє з магнітною системою, що з'єднана з лотком подачі продукту, при цьому додаткова магнітна система виконана з полюсним кроком, незалежним від полюсного кроку магнітної системи для сепарування Поставлена задача реалізована в сепараторі магнітному, в якому система передачі коливань від системи постійних магнітів, встановлених поза барабаном, на лоток виконана у вигляді двохплечевого важеля з можливістю зміни довжини його плечей Поставлена задача реалізована в сепараторі магнітному, в якому система передачі коливань виконана у вигляді простих конструктивних елементів, наприклад, пластин, ребер, стержнів, які жорстко з'єднують систему постійних магнітів, встановлених поза барабаном, з лотком подачі продукту Завдяки встановленню по краях, або по торцях барабана додаткової магнітної системи, яка працює незалежно від магнітної системи, призначеної для сепарації продукту, полюсний крок додаткової магнітної системи можна змінити в залежності від вимог, щодо заданої частоти вібрації лотка Як правило, цей полюсний крок набагато менший, ніж полюсний крок магнітної системи призначеної для сепарування Підбір полюсного кроку додаткової магнітної системи дозволяє отримати таку частоту вібрації лотка, при якій досягається максимальна його 4 ефективність і тим самим підвищується ефективність роботи сепаратора в цілому Поскільки система постійних магнітів, яка встановлена поза барабаном, взаємодіє з додатковою магнітною системою, в запропонованій конструкції сепаратора для здійснення сепарації може бути встановлена не тільки рухома магнітна система зі зміною полярності в напрямку обертання барабана, а й нерухома магнітна система або рухома магнітна система, полярність якої в напрямку обертання барабана не змінюється (наприклад, для барабанних сепараторів з радіальною системою магнітів) Це робить сепаратор універсальним, тобто таким, що його можна використовувати при будь-якій магнітній системі встановленій в сепараторі, призначеній для осадження магнітної фракції продукту На фіг 1 зображено сепаратор магнітний з додатковою магнітною системою з радіальним намагніченням і з важільною системою передачі коливань на лоток На фіг 2 зображено сепаратор магнітний з додатковою магнітною системою з радіальним намагніченням і з жорсткою системою передачі коливань на лоток На фіг 3 зображено сепаратор магнітний з додатковою магнітною системою з аксіальним намагніченням і з жорсткою системою передачі коливань на лоток На фіг 4 зображено переріз сепаратора магнітного з додатковою магнітною системою з аксіальним намагніченням і з жорсткою системою передачі коливань на лоток Сепаратор магнітний (фіг 1,2,3) включає в себе барабан 1, усередині якого розміщена магнітна система 2, призначена для сепарації продукту На торцях барабана 1 розміщена додаткова магнітна система 3, яка магнітно не зв'язана з магнітною системою 2, і складається з магнітів з радіальним намагніченням (фіг 1,2) або з аксіальним намагніченням (фігЗ) з полярністю, що чергується При цьому ПОСТІЙНІ магніти з радіальним намагніченням (фіг 1,2) встановлено з різних боків барабану симетрично один відносно одного, як конструктивно так і по полярності полюсів магнітів Лоток подачі продукту 4 підвішений до рами 5 і через важільну систему 6 передачі коливань (фіг 1) або жорстку систему 6 (фіг 2,3) зв'язаний з магнітною системою 7, розташованою поза барабаном 1 з можливістю максимальної магнітної взаємодії з додатковою магнітною системою З Сепаратор магнітний працює таким чином Барабан 1 разом з розміщеною на ньому додатковою магнітною системою 3 приводиться в рух електроприводом Внаслідок обертання магнітної системи 3 положення магнітних полюсів періодично змінюється При цьому за рахунок магнітної взаємодії додаткової магнітної системи З 3 магнітною системою 7 на кожну з магнітних систем діють магнітні сили, які почергово притягують або відштовхують їх між собою (фіг 1,2), створюючи при цьому коливання, що передаються на лоток 4 через систему 6 передачі коливань Внаслідок коливань лотка 4 продукт, що сепарується, подається на поверхню барабана 1, що обертається, і завдяки дм магнітної системи 2 здійснюється процес сепарації продукту Частота коливань визначається полюсним кроком магнітної системи 3 і КІЛЬКІСТЮ обертів барабана 1 Потрібна амплітуда коливань лотка 4 задається співвідношенням довжини І_і і І_2 важільної системи 6 передачі коливань (фіг 1) У випадках, коли потрібну амплітуду коливань лотка можливо забезпечити безпосередньо взаємодією додаткової магнітної системи 3 і магнітної системи 7 використовується жорстка система 6 передачі коливань (фіг 2,3) У варіанті виконання сепаратора (фіг 3) ПОСТІЙНІ магніти додаткової магнітної системи 3 і магнітної системи 7 намагнічені аксіально (в напрямку осі барабана) При цьому полюси магнітів (фіг 4) розміщені так, що коли з одного боку барабана полюси взаємодіючих 3, 7 магнітних систем притя 59769 гуються, то водночас полюси цих магнітних систем з другого боку барабана відштовхуються Завдяки такій взаємодії між собою магнітних систем 3, 7, на лоток 4 передаються коливання, які обумовлюють переміщення лотка паралельно осі барабана 1, що сприяють рівномірному розподілу продукту по всій ширині лотка Використана література 1 В Ф Сумцов "Электромагнитные железоотделители", Москва, "Машиностроение", 1978, crop 116 2 Справочник по обогащению руд Москва, "Недра", 1983, crop 164 3 A c № 1222318, В03С1/02, 07 04 86 Бюл №13 4 Справочник по обогащению руд Москва, "Недра", 1983, crop 169, 173, 175 їг, 1 і їг, 4 Комп'ютерна верстка Н Лисенко Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
