Пристрій для запису та зчитування інформації з магнітного носія

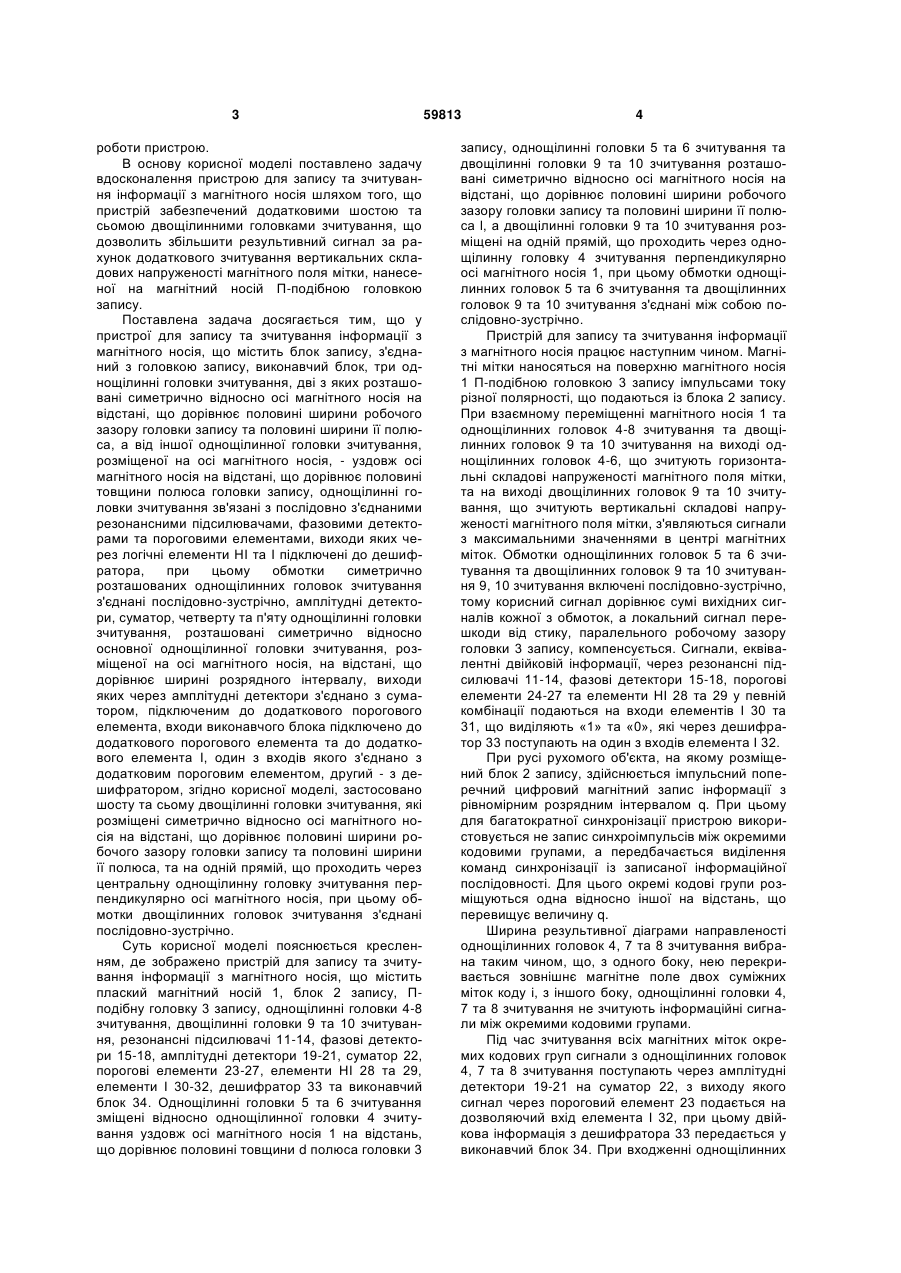

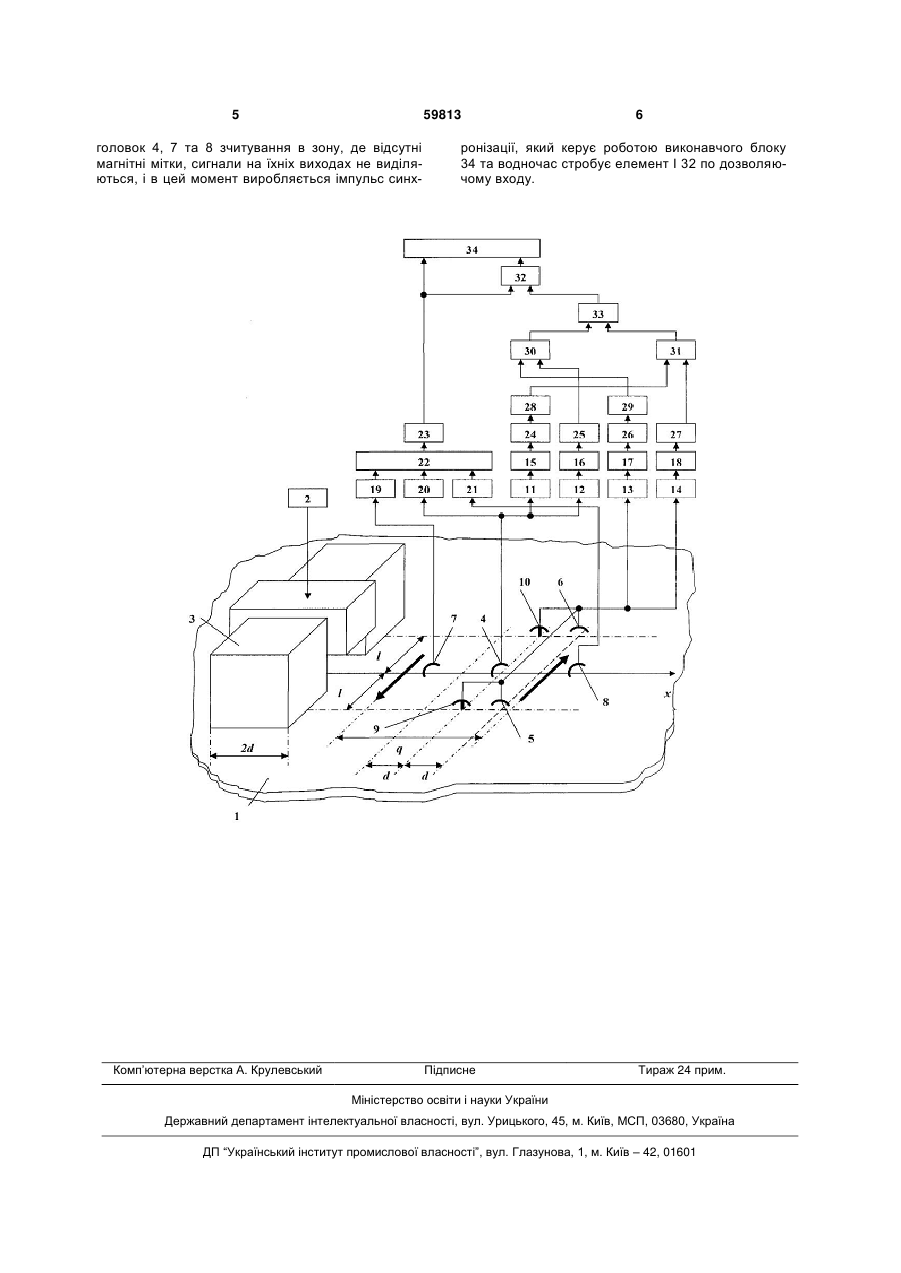

Пристрій для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключені до дешифратора, при цьому обмотки симетрично U 2 (19) 1 3 роботи пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для запису та зчитування інформації з магнітного носія шляхом того, що пристрій забезпечений додатковими шостою та сьомою двощілинними головками зчитування, що дозволить збільшити результивний сигнал за рахунок додаткового зчитування вертикальних складових напруженості магнітного поля мітки, нанесеної на магнітний носій П-подібною головкою запису. Поставлена задача досягається тим, що у пристрої для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно-зустрічно, амплітудні детектори, суматор, четверту та п'яту однощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює ширині розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого блока підключено до додаткового порогового елемента та до додаткового елемента І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з дешифратором, згідно корисної моделі, застосовано шосту та сьому двощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, та на одній прямій, що проходить через центральну однощілинну головку зчитування перпендикулярно осі магнітного носія, при цьому обмотки двощілинних головок зчитування з'єднані послідовно-зустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1, блок 2 запису, Пподібну головку 3 запису, однощілинні головки 4-8 зчитування, двощілинні головки 9 та 10 зчитування, резонансні підсилювачі 11-14, фазові детектори 15-18, амплітудні детектори 19-21, суматор 22, порогові елементи 23-27, елементи НІ 28 та 29, елементи І 30-32, дешифратор 33 та виконавчий блок 34. Однощілинні головки 5 та 6 зчитування зміщені відносно однощілинної головки 4 зчитування уздовж осі магнітного носія 1 на відстань, що дорівнює половині товщини d полюса головки 3 59813 4 запису, однощілинні головки 5 та 6 зчитування та двощілинні головки 9 та 10 зчитування розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса l, а двощілинні головки 9 та 10 зчитування розміщені на одній прямій, що проходить через однощілинну головку 4 зчитування перпендикулярно осі магнітного носія 1, при цьому обмотки однощілинних головок 5 та 6 зчитування та двощілинних головок 9 та 10 зчитування з'єднані між собою послідовно-зустрічно. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 П-подібною головкою 3 запису імпульсами току різної полярності, що подаються із блока 2 запису. При взаємному переміщенні магнітного носія 1 та однощілинних головок 4-8 зчитування та двощілинних головок 9 та 10 зчитування на виході однощілинних головок 4-6, що зчитують горизонтальні складові напруженості магнітного поля мітки, та на виході двощілинних головок 9 та 10 зчитування, що зчитують вертикальні складові напруженості магнітного поля мітки, з'являються сигнали з максимальними значеннями в центрі магнітних міток. Обмотки однощілинних головок 5 та 6 зчитування та двощілинних головок 9 та 10 зчитування 9, 10 зчитування включені послідовно-зустрічно, тому корисний сигнал дорівнює сумі вихідних сигналів кожної з обмоток, а локальний сигнал перешкоди від стику, паралельного робочому зазору головки 3 запису, компенсується. Сигнали, еквівалентні двійковій інформації, через резонансні підсилювачі 11-14, фазові детектори 15-18, порогові елементи 24-27 та елементи НІ 28 та 29 у певній комбінації подаються на входи елементів І 30 та 31, що виділяють «1» та «0», які через дешифратор 33 поступають на один з входів елемента І 32. При русі рухомого об'єкта, на якому розміщений блок 2 запису, здійснюється імпульсний поперечний цифровий магнітний запис інформації з рівномірним розрядним інтервалом q. При цьому для багатократної синхронізації пристрою використовується не запис синхроімпульсів між окремими кодовими групами, а передбачається виділення команд синхронізації із записаної інформаційної послідовності. Для цього окремі кодові групи розміщуються одна відносно іншої на відстань, що перевищує величину q. Ширина результивної діаграми направленості однощілинних головок 4, 7 та 8 зчитування вибрана таким чином, що, з одного боку, нею перекривається зовнішнє магнітне поле двох суміжних міток коду і, з іншого боку, однощілинні головки 4, 7 та 8 зчитування не зчитують інформаційні сигнали між окремими кодовими групами. Під час зчитування всіх магнітних міток окремих кодових груп сигнали з однощілинних головок 4, 7 та 8 зчитування поступають через амплітудні детектори 19-21 на суматор 22, з виходу якого сигнал через пороговий елемент 23 подається на дозволяючий вхід елемента І 32, при цьому двійкова інформація з дешифратора 33 передається у виконавчий блок 34. При входженні однощілинних 5 59813 головок 4, 7 та 8 зчитування в зону, де відсутні магнітні мітки, сигнали на їхніх виходах не виділяються, і в цей момент виробляється імпульс синх Комп’ютерна верстка А. Крулевський 6 ронізації, який керує роботою виконавчого блоку 34 та водночас стробує елемент І 32 по дозволяючому входу. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
