Муфта інженера скуби і.с.

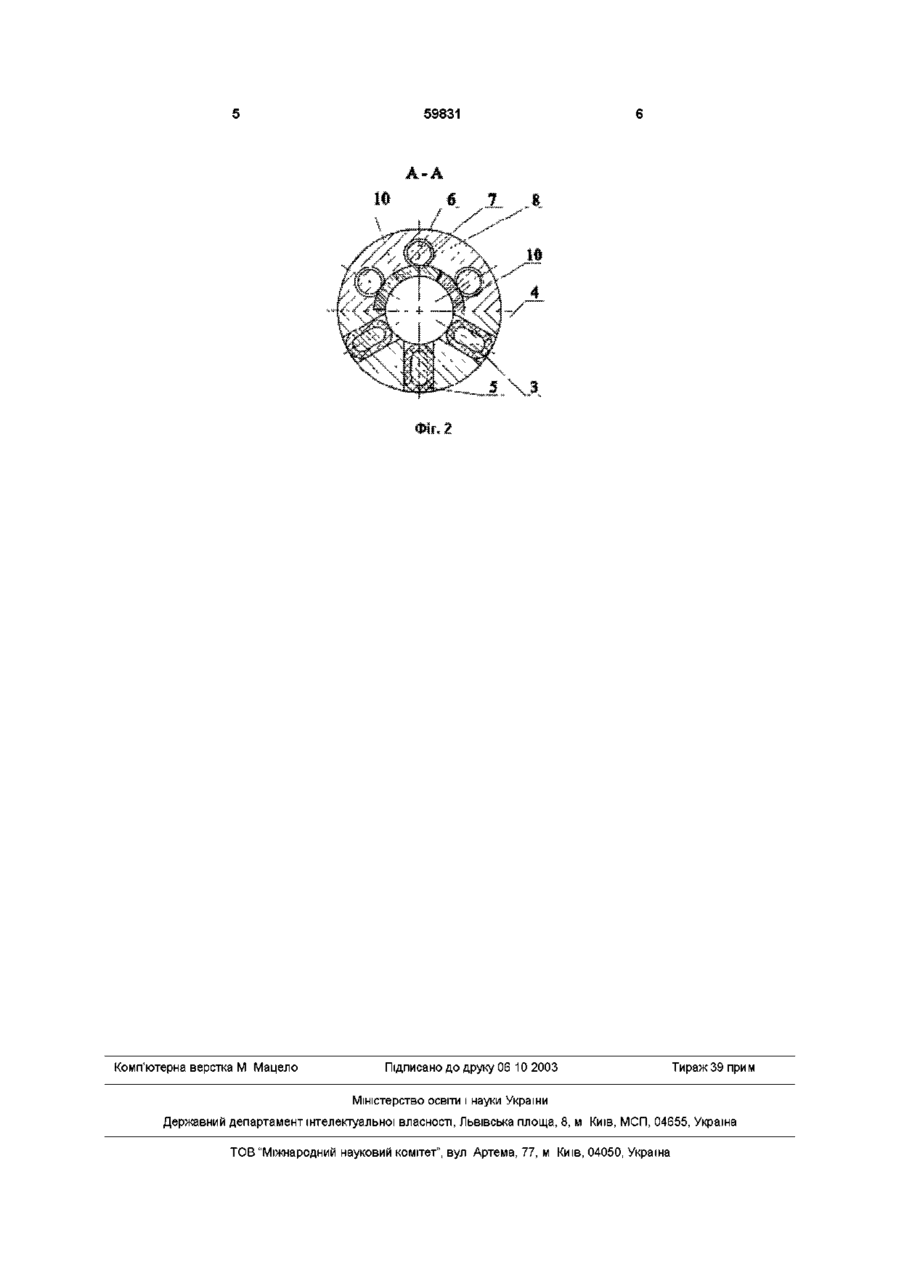

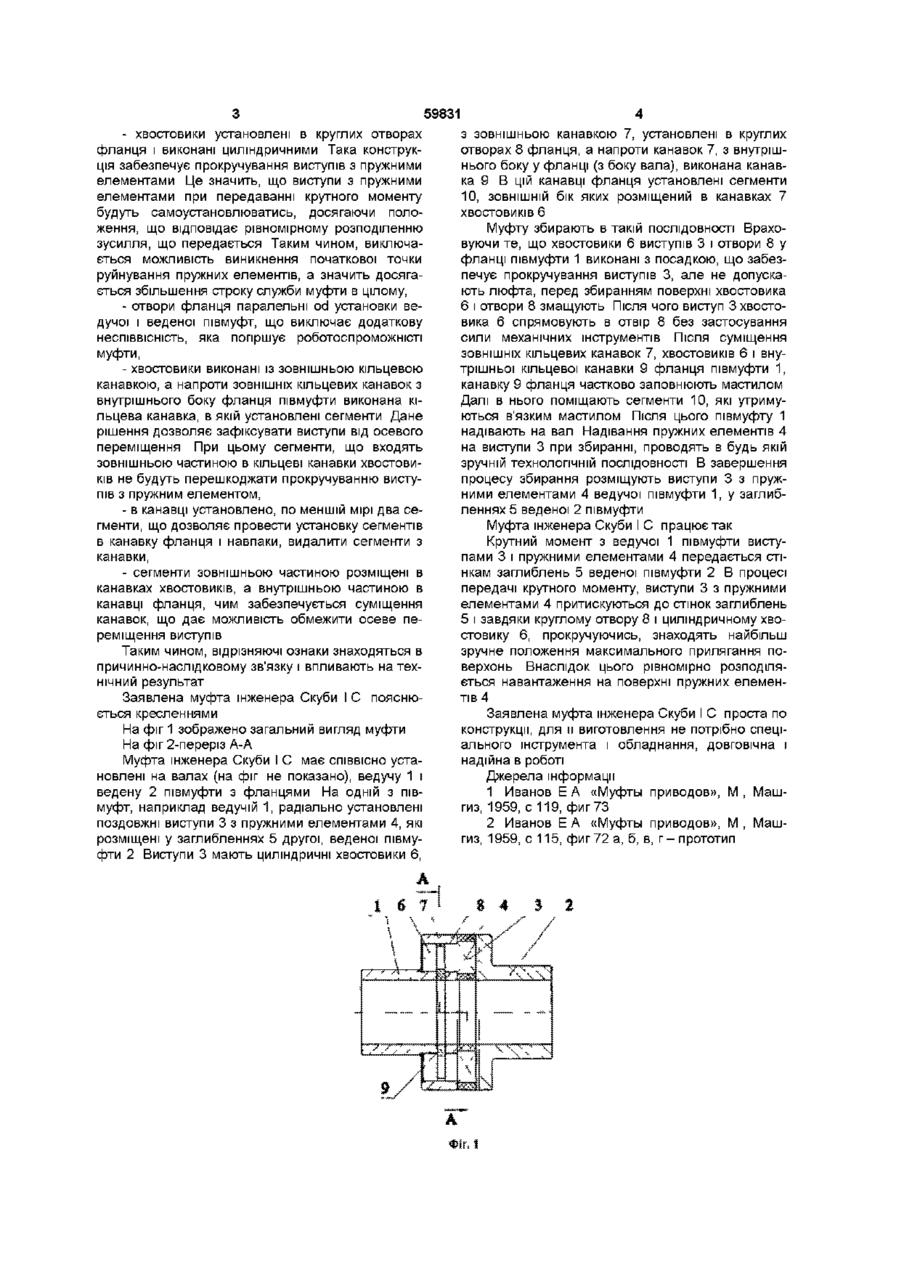

Муфта, що містить СПІВВІСНО установлені ведучу і ведену півмуфти з фланцями, при цьому на одній з півмуфт у фланцях радіально розміщені поздовжні виступи з пружними елементами, а друга півмуфта у фланцях має заглиблення, в яких Винахід муфта інженера Скуби І С , належить до галузі машинобудування і може використовуватись в механізмах для компенсації зміщення осей ведучого і веденого валів при передачі обертів на виконавчі механізми Відома муфта "Ойпекс" [1], яка має СПІВВІСНО установлені ведучу і ведену півмуфти з фланцями При цьому, фланець однієї з півмуфт має виступи, розміщені в пазах фланця другої півмуфти По боках виступів в других пазах установлені пружні елементи Причому, пружні елементи установлені радіально, а виступи, більшим боком, розміщені по колу Це значить, що дана муфта може передавати невеликі крутні моменти, так як площа виступів невелика При передаванні великого крутного моменту на пружні елементи діє велике моментне навантаження, внаслідок чого вони руйнуються або виштовхуються з пазів Починається їх руйнування з однієї точки, плями, далі пляма поширюється як в ширину, так і в глибину пружних елементів Крім того, виготовляти таку муфту складно, так, як спільне виконання пазів на внутрішньому і зовнішньому діаметрах потребує підвищеної точності при збиранні ВІДОМІ пружні муфти з гумовою зірочкою [2], в яких між ведучою і веденою півмуфтами розміщений пружний елемент у вигляді суцільної зірочки, що має хрестоподібну або, наприклад, шестикшцеву форму Такі муфти не розраховані на передачу великого крутного моменту із-за руйнування зірочки Так як гумові зірочки при обертанні, в умовах викривлення осі установки півмуфт або їх неСПІВВІСНОСТІ, циклічно стискуються і розтискуються, виникає пляма руйнування на робочій площині розміщені виступи з пружними елементами, яка відрізняється тим, що виступи з пружними елементами мають хвостовики, установлені в круглих отворах фланця, осі яких паралельні осі установки півмуфт, до того ж хвостовики виконані циліндричними із зовнішньою кільцевою канавкою, а напроти ЗОВНІШНІХ кільцевих канавок з внутрішнього боку фланця півмуфти виконана кільцева канавка, в якій установлені не менше двох сегментів, розміщених зовнішньою стороною в кільцевих канавках хвостовиків гумової зірочки і з'являється вона в МІСЦІ найбільшого прикладення навантаження Як би ретельно не підганяли спряжені площини півмуфт і гумових зірочок, руйнування останніх починається з точки Гума споїться, кришиться і муфта стає непрацездатною Для усунення указаних недоліків, поставлена задача, розробити муфту зі збільшеним строком служби, обумовленим рівномірним розподілом навантаження, що діє на пружний елемент, шляхом самоустановлення виступів Заявлена муфта інженера Скуби І С , так як і відома має СПІВВІСНО установлені ведучу і ведену півмуфти з фланцями, при цьому на одній з півмуфт радіально установлені поздовжні виступи з пружними елементами, а друга півмуфта має заглиблення, в яких розміщені виступи з пружними елементами ВІДПОВІДНО ДО винаходу, виступи з пружними елементами мають хвостовики, установлені в круглих отворах фланця, осі яких паралельні осі установки півмуфт, до того ж, хвостовики виконані циліндричними із зовнішньою кільцевою канавкою, а напроти ЗОВНІШНІХ кільцевих канавок з внутрішнього боку фланця півмуфти виконана кільцева канавка, в якій установлені, по меншій мірі два сегмента, розміщені ЗОВНІШНІМ боком в кільцевих канавках хвостовиків Заявлені відрізняючі ознаки нові і необхідні для досягнення технічного результату, а саме - виступи з пружними елементами мають хвостовики Наявність хвостовиків дозволяє установити останні в отворах фланця, СО 00 ю 59831 - хвостовики установлені в круглих отворах фланця і виконані циліндричними Така конструкція забезпечує прокручування виступів з пружними елементами Це значить, що виступи з пружними елементами при передаванні крутного моменту будуть самоустановлюватись, досягаючи положення, що відповідає рівномірному розподіленню зусилля, що передається Таким чином, виключається можливість виникнення початкової точки руйнування пружних елементів, а значить досягається збільшення строку служби муфти в цілому, - отвори фланця паралельні od установки ведучої і веденої півмуфт, що виключає додаткову неспіввісність, яка погіршує роботоспроможністі муфти, - хвостовики виконані із зовнішньою кільцевою канавкою, а напроти ЗОВНІШНІХ кільцевих канавок з внутрішнього боку фланця півмуфти виконана кільцева канавка, в якій установлені сегменти Дане рішення дозволяє зафіксувати виступи від осевого переміщення При цьому сегменти, що входять зовнішньою частиною в кільцеві канавки хвостовиків не будуть перешкоджати прокручуванню виступів з пружним елементом, - в канавці установлено, по меншій мірі два сегменти, що дозволяє провести установку сегментів в канавку фланця і навпаки, видалити сегменти з канавки, - сегменти зовнішньою частиною розміщені в канавках хвостовиків, а внутрішньою частиною в канавці фланця, чим забезпечується суміщення канавок, що дає можливість обмежити осеве переміщення виступів Таким чином, відрізняючі ознаки знаходяться в причинно-наслідковому зв'язку і впливають на технічний результат Заявлена муфта інженера Скуби І С пояснюється кресленнями На фіг 1 зображено загальний вигляд муфти На фіг 2-переріз А-А Муфта інженера Скуби І С має СПІВВІСНО установлені на валах (на фіг не показано), ведучу 1 і ведену 2 півмуфти з фланцями На одній з півмуфт, наприклад ведучій 1, радіально установлені поздовжні виступи 3 з пружними елементами 4, які розміщені у заглибленнях 5 другої, веденої півмуфти 2 Виступи 3 мають циліндричні хвостовики 6, з зовнішньою канавкою 7, установлені в круглих отворах 8 фланця, а напроти канавок 7, з внутрішнього боку у фланці (з боку вала), виконана канавка 9 В цій канавці фланця установлені сегменти 10, ЗОВНІШНІЙ бік яких розміщений в канавках 7 хвостовиків 6 Муфту збирають в такій ПОСЛІДОВНОСТІ Враховуючи те, що хвостовики 6 виступів 3 і отвори 8 у фланці півмуфти 1 виконані з посадкою, що забезпечує прокручування виступів 3, але не допускають люфта, перед збиранням поверхні хвостовика 6 і отвори 8 змащують Після чого виступ 3 хвостовика 6 спрямовують в отвір 8 без застосування сили механічних інструментів Після суміщення ЗОВНІШНІХ кільцевих канавок 7, хвостовиків 6 і внутрішньої кільцевої канавки 9 фланця півмуфти 1, канавку 9 фланця частково заповнюють мастилом Далі в нього поміщають сегменти 10, які утримуються в'язким мастилом Після цього півмуфту 1 надівають на вал Надівання пружних елементів 4 на виступи 3 при збиранні, проводять в будь якій зручній технологічній ПОСЛІДОВНОСТІ В завершення процесу збирання розміщують виступи 3 з пружними елементами 4 ведучої півмуфти 1, у заглибленнях 5 веденої 2 півмуфти Муфта інженера Скуби І С працює так Крутний момент з ведучої 1 півмуфти виступами 3 і пружними елементами 4 передається стінкам заглиблень 5 веденої півмуфти 2 В процесі передачі крутного моменту, виступи 3 з пружними елементами 4 притискуються до стінок заглиблень 5 і завдяки круглому отвору 8 і циліндричному хвостовику 6, прокручуючись, знаходять найбільш зручне положення максимального прилягання поверхонь Внаслідок цього рівномірно розподіляється навантаження на поверхні пружних елементів 4 Заявлена муфта інженера Скуби І С проста по конструкції, для м виготовлення не потрібно спеціального інструмента і обладнання, довговічна і надійна в роботі Джерела інформації 1 Иванов Е А «Муфты приводов», М , Машгиз, 1959, с 119, фиг 73 2 Иванов Е А «Муфты приводов», М , Машгиз, 1959, с 115, фиг 72 а, б, в, г - прототип 59831 Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
