Шпунтова паля

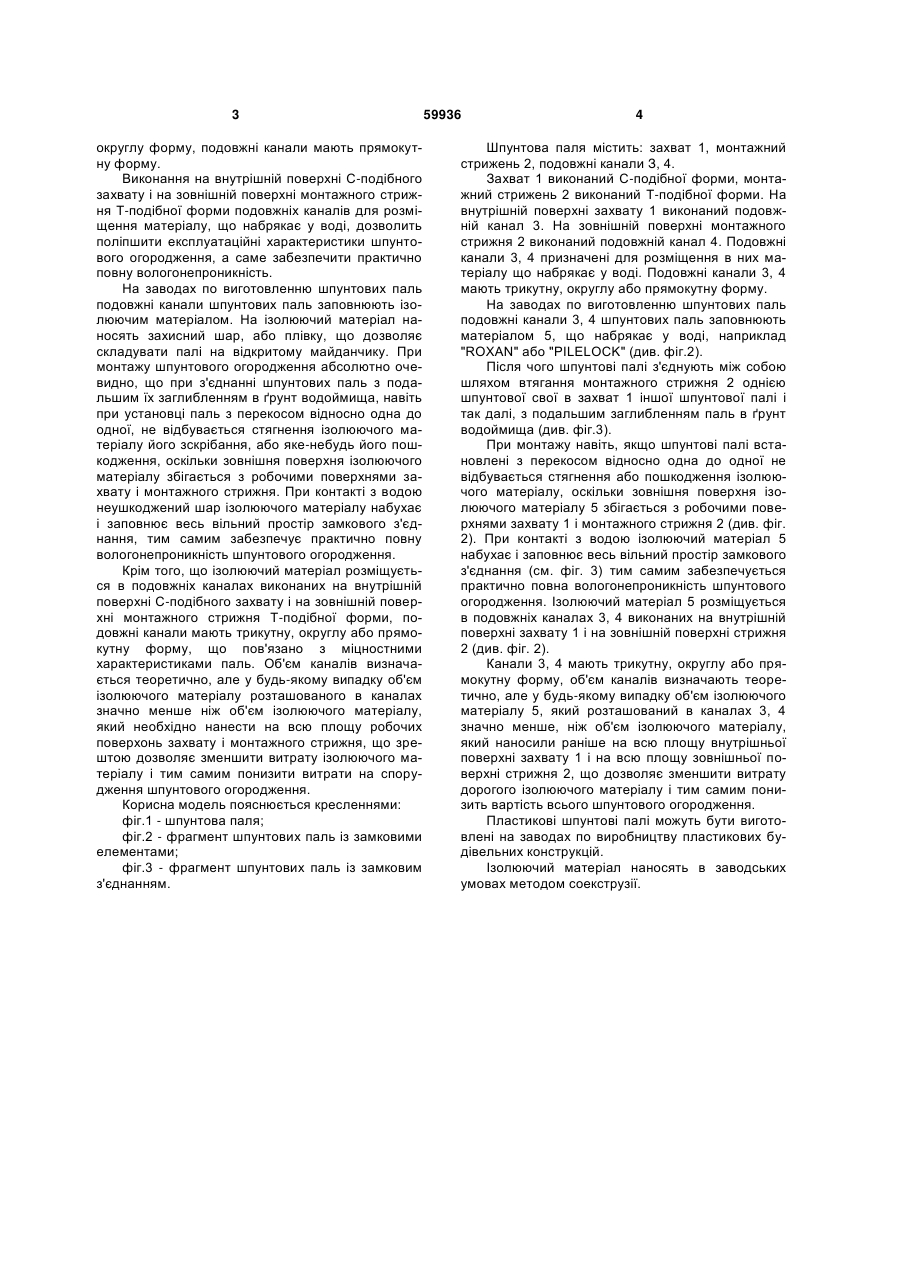

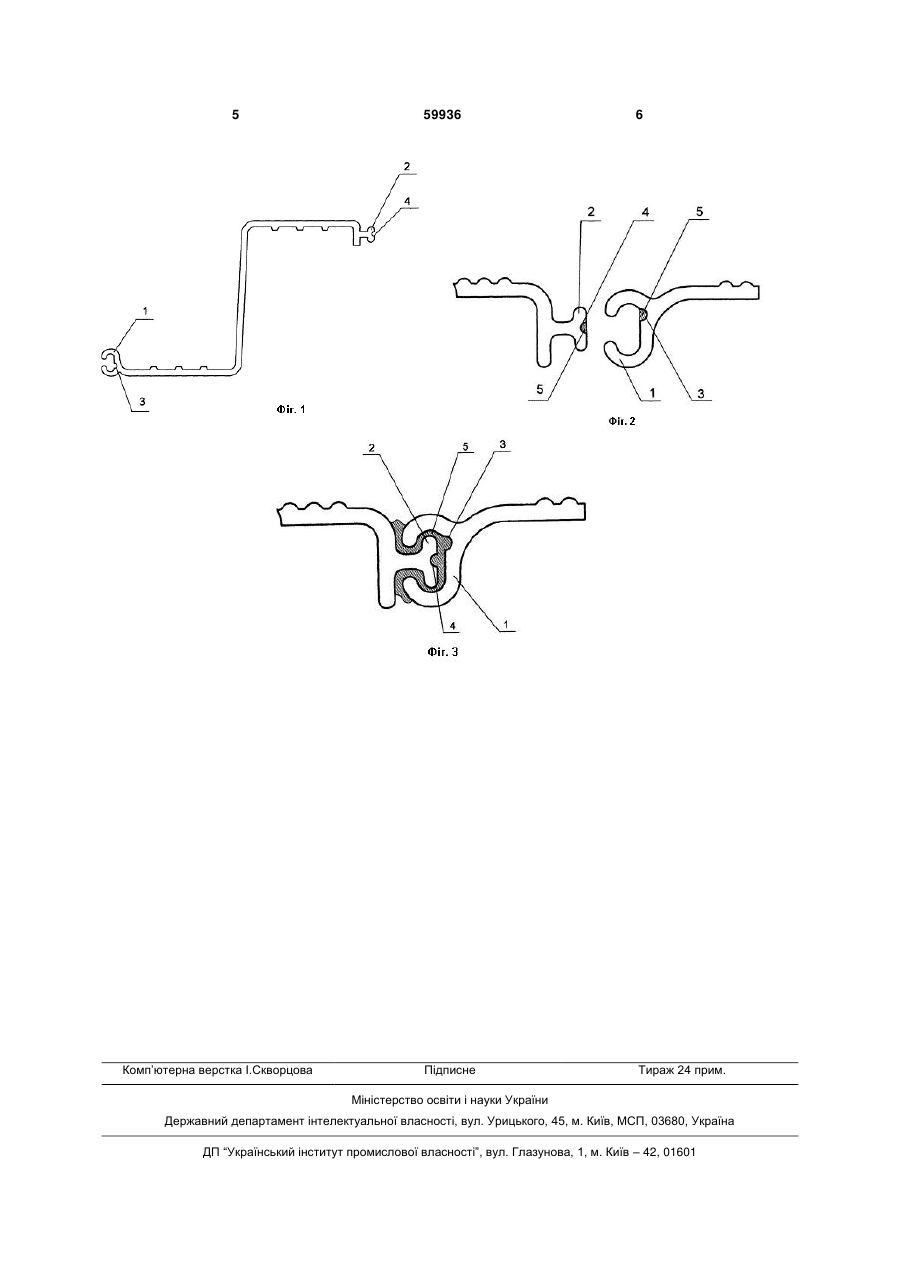

1. Шпунтова паля, що містить С-подібний захват і монтажний стрижень Т-подібної форми, які виконані на її торцевих ділянках, яка відрізняється тим, що на внутрішній поверхні С-подібного 3 округлу форму, подовжні канали мають прямокутну форму. Виконання на внутрішній поверхні С-подібного захвату і на зовнішній поверхні монтажного стрижня Т-подібної форми подовжніх каналів для розміщення матеріалу, що набрякає у воді, дозволить поліпшити експлуатаційні характеристики шпунтового огородження, а саме забезпечити практично повну вологонепроникність. На заводах по виготовленню шпунтових паль подовжні канали шпунтових паль заповнюють ізолюючим матеріалом. На ізолюючий матеріал наносять захисний шар, або плівку, що дозволяє складувати палі на відкритому майданчику. При монтажу шпунтового огородження абсолютно очевидно, що при з'єднанні шпунтових паль з подальшим їх заглибленням в ґрунт водоймища, навіть при установці паль з перекосом відносно одна до одної, не відбувається стягнення ізолюючого матеріалу його зскрібання, або яке-небудь його пошкодження, оскільки зовнішня поверхня ізолюючого матеріалу збігається з робочими поверхнями захвату і монтажного стрижня. При контакті з водою неушкоджений шар ізолюючого матеріалу набухає і заповнює весь вільний простір замкового з'єднання, тим самим забезпечує практично повну вологонепроникність шпунтового огородження. Крім того, що ізолюючий матеріал розміщується в подовжніх каналах виконаних на внутрішній поверхні С-подібного захвату і на зовнішній поверхні монтажного стрижня Т-подібної форми, подовжні канали мають трикутну, округлу або прямокутну форму, що пов'язано з міцностними характеристиками паль. Об'єм каналів визначається теоретично, але у будь-якому випадку об'єм ізолюючого матеріалу розташованого в каналах значно менше ніж об'єм ізолюючого матеріалу, який необхідно нанести на всю площу робочих поверхонь захвату і монтажного стрижня, що зрештою дозволяє зменшити витрату ізолюючого матеріалу і тим самим понизити витрати на спорудження шпунтового огородження. Корисна модель пояснюється кресленнями: фіг.1 - шпунтова паля; фіг.2 - фрагмент шпунтових паль із замковими елементами; фіг.3 - фрагмент шпунтових паль із замковим з'єднанням. 59936 4 Шпунтова паля містить: захват 1, монтажний стрижень 2, подовжні канали З, 4. Захват 1 виконаний С-подібної форми, монтажний стрижень 2 виконаний Т-подібної форми. На внутрішній поверхні захвату 1 виконаний подовжній канал 3. На зовнішній поверхні монтажного стрижня 2 виконаний подовжній канал 4. Подовжні канали 3, 4 призначені для розміщення в них матеріалу що набрякає у воді. Подовжні канали 3, 4 мають трикутну, округлу або прямокутну форму. На заводах по виготовленню шпунтових паль подовжні канали 3, 4 шпунтових паль заповнюють матеріалом 5, що набрякає у воді, наприклад "ROXAN" або "PILELOCK" (див. фіг.2). Після чого шпунтові палі з'єднують між собою шляхом втягання монтажного стрижня 2 однією шпунтової свої в захват 1 іншої шпунтової палі і так далі, з подальшим заглибленням паль в ґрунт водоймища (див. фіг.3). При монтажу навіть, якщо шпунтові палі встановлені з перекосом відносно одна до одної не відбувається стягнення або пошкодження ізолюючого матеріалу, оскільки зовнішня поверхня ізолюючого матеріалу 5 збігається з робочими поверхнями захвату 1 і монтажного стрижня 2 (див. фіг. 2). При контакті з водою ізолюючий матеріал 5 набухає і заповнює весь вільний простір замкового з'єднання (см. фіг. 3) тим самим забезпечується практично повна вологонепроникність шпунтового огородження. Ізолюючий матеріал 5 розміщується в подовжніх каналах 3, 4 виконаних на внутрішній поверхні захвату 1 і на зовнішній поверхні стрижня 2 (див. фіг. 2). Канали 3, 4 мають трикутну, округлу або прямокутну форму, об'єм каналів визначають теоретично, але у будь-якому випадку об'єм ізолюючого матеріалу 5, який розташований в каналах 3, 4 значно менше, ніж об'єм ізолюючого матеріалу, який наносили раніше на всю площу внутрішньої поверхні захвату 1 і на всю площу зовнішньої поверхні стрижня 2, що дозволяє зменшити витрату дорогого ізолюючого матеріалу і тим самим понизить вартість всього шпунтового огородження. Пластикові шпунтові палі можуть бути виготовлені на заводах по виробництву пластикових будівельних конструкцій. Ізолюючий матеріал наносять в заводських умовах методом соекструзії. 5 Комп’ютерна верстка І.Скворцова 59936 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
