Різально-кидальний робочий орган
Номер патенту: 59935
Опубліковано: 10.06.2011
Автори: Голубченко Олександр Іванович, Хожило Максим Едуардович
Формула / Реферат
Різально-кидальний робочий орган, що містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі, який відрізняється тим, що ріжучі ножі гвинтових поверхонь виконані у вигляді ріжучої та транспортуючої частин, при цьому кут різання ріжучої частини ножа αр=30-40°, а кут нахилу транспортуючої частини ріжучого ножа до його траєкторії руху складає β≤δ, де δ - кут зовнішнього тертя ґрунту.
Текст

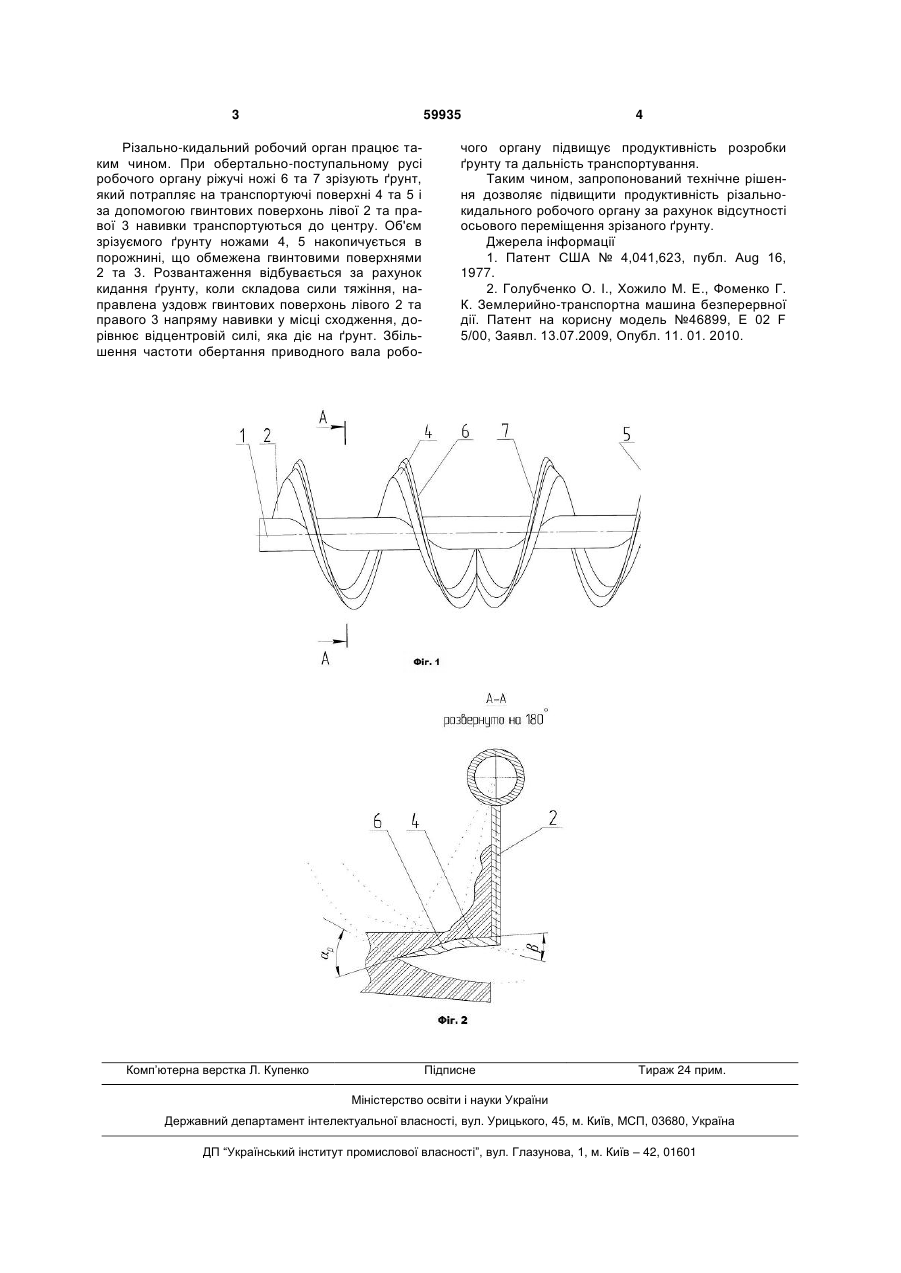

Різально-кидальний робочий орган, що містить приводний вал, гвинтові поверхні лівого та 3 59935 Різально-кидальний робочий орган працює таким чином. При обертально-поступальному русі робочого органу ріжучі ножі 6 та 7 зрізують ґрунт, який потрапляє на транспортуючі поверхні 4 та 5 і за допомогою гвинтових поверхонь лівої 2 та правої 3 навивки транспортуються до центру. Об'єм зрізуємого ґрунту ножами 4, 5 накопичується в порожнині, що обмежена гвинтовими поверхнями 2 та 3. Розвантаження відбувається за рахунок кидання ґрунту, коли складова сили тяжіння, направлена уздовж гвинтових поверхонь лівого 2 та правого 3 напряму навивки у місці сходження, дорівнює відцентровій силі, яка діє на ґрунт. Збільшення частоти обертання приводного вала робо Комп’ютерна верстка Л. Купенко 4 чого органу підвищує продуктивність розробки ґрунту та дальність транспортування. Таким чином, запропонований технічне рішення дозволяє підвищити продуктивність різальнокидального робочого органу за рахунок відсутності осьового переміщення зрізаного ґрунту. Джерела інформації 1. Патент США № 4,041,623, публ. Aug 16, 1977. 2. Голубченко О. І., Хожило М. Е., Фоменко Г. К. Землерийно-транспортна машина безперервної дії. Патент на корисну модель №46899, Е 02 F 5/00, Заявл. 13.07.2009, Опубл. 11. 01. 2010. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting-throwing executive device
Автори англійськоюHolubchenko Oleksandr Ivanovych, Khozhylo Maksym Eduardovych
Назва патенту російськоюРезательно-метательный рабочий орган
Автори російськоюГолубченко Александр Иванович, Хожило Максим Эдуардович
МПК / Мітки
МПК: E02F 5/00
Мітки: різально-кидальний, робочий, орган
