Пристрій універсальний лікувально-оздоровчий “унітренд”

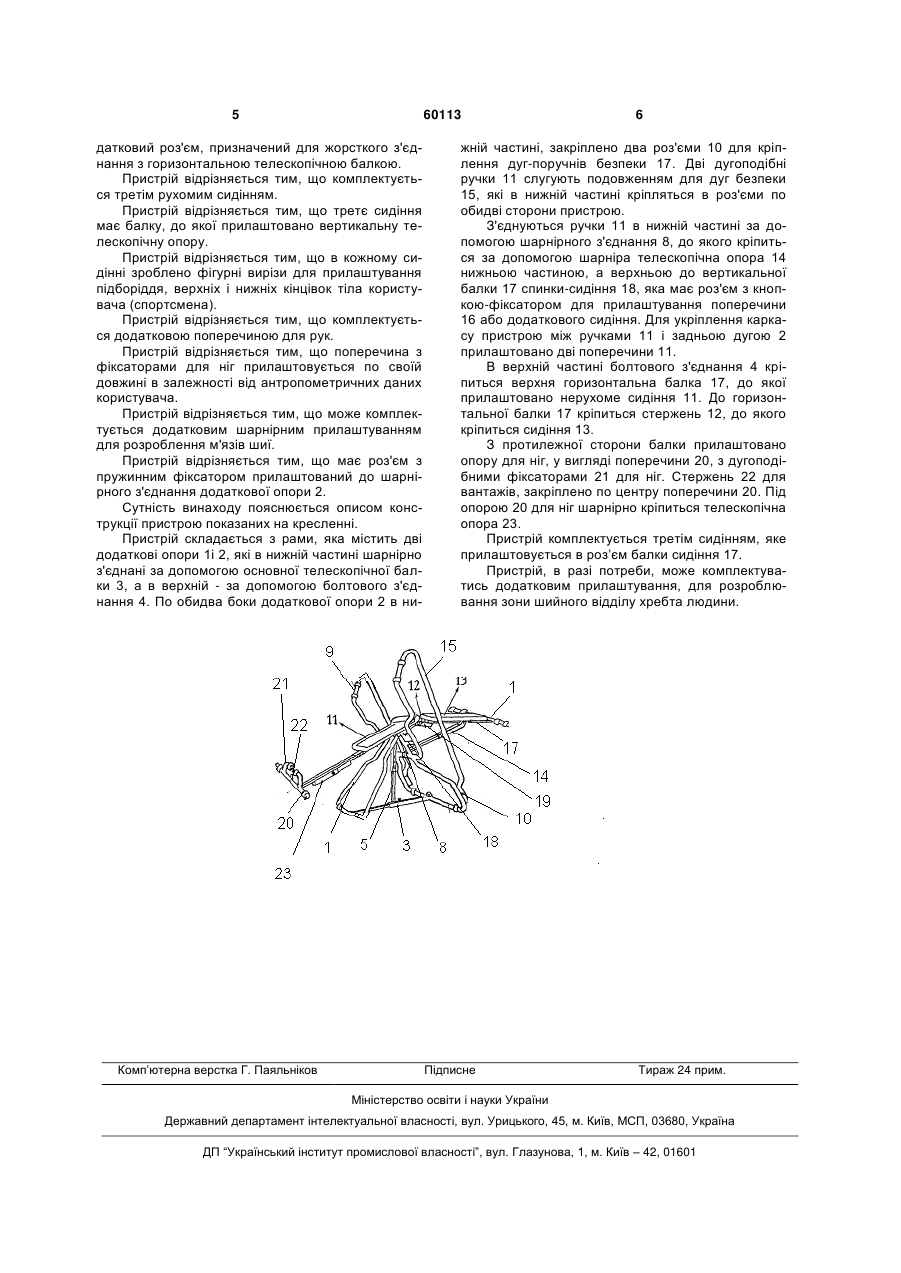

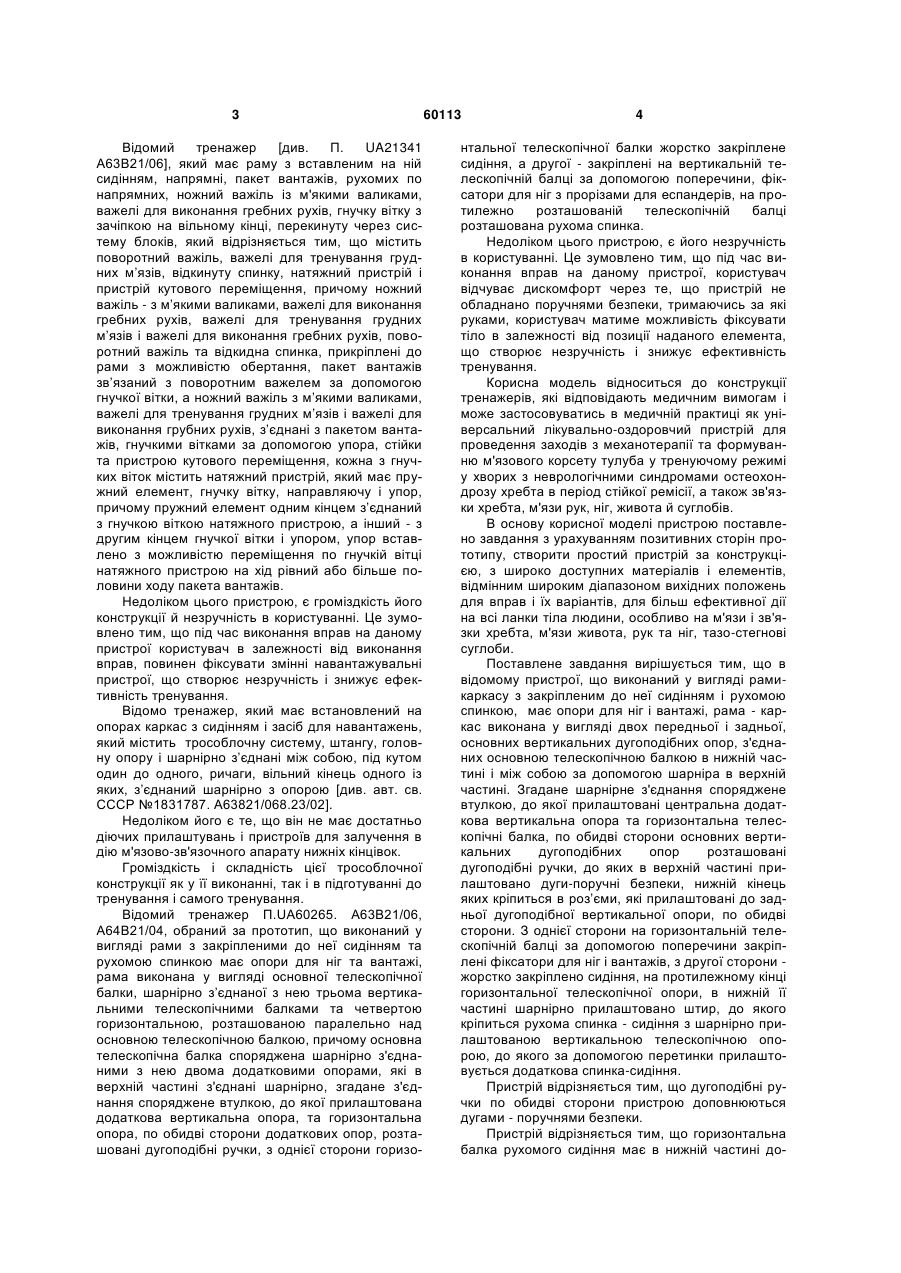

1. Пристрій універсальний лікувальнооздоровчий, який містить металевий каркас, що виконаний у вигляді рами, що має закріплені до неї сидіння з рухомою спинкою, та має опори для ніг і вантажі, який відрізняється тим, що рамакаркас виконана у вигляді двох, передньої і задньої, основних вертикальних дугоподібних опор, з'єднаних між собою основною телескопічною балкою в нижній частині і за допомогою шарніра - в верхній частині, згадане шарнірне з'єднання споряджене втулкою, до якої прилаштовані центральна додаткова вертикальна опора та горизонтальна телескопічна балка, по обидві сторони основних вертикальних дугоподібних опор розташовані дугоподібні ручки, до яких в верхній частині прилаштовано дуги-поручні безпеки, нижні кінці яких кріпляться до роз'ємів, які з'єднані із задніми дугоподібними вертикальними опорами з обох сторін, з однієї сторони на горизонтальній телескопічній балці за допомогою поперечини закріплені фіксатори для ніг та вантажів, а з другої сторони жорстко закріплено сидіння, на протилежному кінці горизонтальної телескопічної опори, в нижній її частині, шарнірно прилаштовано штир, до якого кріпиться рухома спинка-сидіння, до якої за допо U 2 60113 1 3 Відомий тренажер [див. П. UA21341 А63В21/06], який має раму з вставленим на ній сидінням, напрямні, пакет вантажів, рухомих по напрямних, ножний важіль із м'якими валиками, важелі для виконання гребних рухів, гнучку вітку з зачіпкою на вільному кінці, перекинуту через систему блоків, який відрізняється тим, що містить поворотний важіль, важелі для тренування грудних м’язів, відкинуту спинку, натяжний пристрій і пристрій кутового переміщення, причому ножний важіль - з м’якими валиками, важелі для виконання гребних рухів, важелі для тренування грудних м’язів і важелі для виконання гребних рухів, поворотний важіль та відкидна спинка, прикріплені до рами з можливістю обертання, пакет вантажів зв’язаний з поворотним важелем за допомогою гнучкої вітки, а ножний важіль з м’якими валиками, важелі для тренування грудних м’язів і важелі для виконання грубних рухів, з’єднані з пакетом вантажів, гнучкими вітками за допомогою упора, стійки та пристрою кутового переміщення, кожна з гнучких віток містить натяжний пристрій, який має пружний елемент, гнучку вітку, направляючу і упор, причому пружний елемент одним кінцем з’єднаний з гнучкою віткою натяжного пристрою, а інший - з другим кінцем гнучкої вітки і упором, упор вставлено з можливістю переміщення по гнучкій вітці натяжного пристрою на хід рівний або більше половини ходу пакета вантажів. Недоліком цього пристрою, є громіздкість його конструкції й незручність в користуванні. Це зумовлено тим, що під час виконання вправ на даному пристрої користувач в залежності від виконання вправ, повинен фіксувати змінні навантажувальні пристрої, що створює незручність і знижує ефективність тренування. Відомо тренажер, який має встановлений на опорах каркас з сидінням і засіб для навантажень, який містить трособлочну систему, штангу, головну опору і шарнірно з’єднані між собою, під кутом один до одного, ричаги, вільний кінець одного із яких, з’єднаний шарнірно з опорою [див. авт. св. СССР №1831787. А63821/068.23/02]. Недоліком його є те, що він не має достатньо діючих прилаштувань і пристроїв для залучення в дію м'язово-зв'язочного апарату нижніх кінцівок. Громіздкість і складність цієї трособлочної конструкції як у її виконанні, так і в підготуванні до тренування і самого тренування. Відомий тренажер П.UА60265. А63В21/06, А64В21/04, обраний за прототип, що виконаний у вигляді рами з закріпленими до неї сидінням та рухомою спинкою має опори для ніг та вантажі, рама виконана у вигляді основної телескопічної балки, шарнірно з’єднаної з нею трьома вертикальними телескопічними балками та четвертою горизонтальною, розташованою паралельно над основною телескопічною балкою, причому основна телескопічна балка споряджена шарнірно з'єднаними з нею двома додатковими опорами, які в верхній частині з'єднані шарнірно, згадане з'єднання споряджене втулкою, до якої прилаштована додаткова вертикальна опора, та горизонтальна опора, по обидві сторони додаткових опор, розташовані дугоподібні ручки, з однієї сторони горизо 60113 4 нтальної телескопічної балки жорстко закріплене сидіння, а другої - закріплені на вертикальній телескопічній балці за допомогою поперечини, фіксатори для ніг з прорізами для еспандерів, на протилежно розташованій телескопічній балці розташована рухома спинка. Недоліком цього пристрою, є його незручність в користуванні. Це зумовлено тим, що під час виконання вправ на даному пристрої, користувач відчуває дискомфорт через те, що пристрій не обладнано поручнями безпеки, тримаючись за які руками, користувач матиме можливість фіксувати тіло в залежності від позиції наданого елемента, що створює незручність і знижує ефективність тренування. Корисна модель відноситься до конструкції тренажерів, які відповідають медичним вимогам і може застосовуватись в медичній практиці як універсальний лікувально-оздоровчий пристрій для проведення заходів з механотерапії та формуванню м'язового корсету тулуба у тренуючому режимі у хворих з неврологічними синдромами остеохондрозу хребта в період стійкої ремісії, а також зв'язки хребта, м'язи рук, ніг, живота й суглобів. В основу корисної моделі пристрою поставлено завдання з урахуванням позитивних сторін прототипу, створити простий пристрій за конструкцією, з широко доступних матеріалів і елементів, відмінним широким діапазоном вихідних положень для вправ і їх варіантів, для більш ефективної дії на всі ланки тіла людини, особливо на м'язи і зв'язки хребта, м'язи живота, рук та ніг, тазо-стегнові суглоби. Поставлене завдання вирішується тим, що в відомому пристрої, що виконаний у вигляді рамикаркасу з закріпленим до неї сидінням і рухомою спинкою, має опори для ніг і вантажі, рама - каркас виконана у вигляді двох передньої і задньої, основних вертикальних дугоподібних опор, з'єднаних основною телескопічною балкою в нижній частині і між собою за допомогою шарніра в верхній частині. Згадане шарнірне з'єднання споряджене втулкою, до якої прилаштовані центральна додаткова вертикальна опора та горизонтальна телескопічні балка, по обидві сторони основних вертикальних дугоподібних опор розташовані дугоподібні ручки, до яких в верхній частині прилаштовано дуги-поручні безпеки, нижній кінець яких кріпиться в роз’єми, які прилаштовані до задньої дугоподібної вертикальної опори, по обидві сторони. З однієї сторони на горизонтальній телескопічній балці за допомогою поперечини закріплені фіксатори для ніг і вантажів, з другої сторони жорстко закріплено сидіння, на протилежному кінці горизонтальної телескопічної опори, в нижній її частині шарнірно прилаштовано штир, до якого кріпиться рухома спинка - сидіння з шарнірно прилаштованою вертикальною телескопічною опорою, до якого за допомогою перетинки прилаштовується додаткова спинка-сидіння. Пристрій відрізняється тим, що дугоподібні ручки по обидві сторони пристрою доповнюються дугами - поручнями безпеки. Пристрій відрізняється тим, що горизонтальна балка рухомого сидіння має в нижній частині до 5 60113 датковий роз'єм, призначений для жорсткого з'єднання з горизонтальною телескопічною балкою. Пристрій відрізняється тим, що комплектується третім рухомим сидінням. Пристрій відрізняється тим, що третє сидіння має балку, до якої прилаштовано вертикальну телескопічну опору. Пристрій відрізняється тим, що в кожному сидінні зроблено фігурні вирізи для прилаштування підборіддя, верхніх і нижніх кінцівок тіла користувача (спортсмена). Пристрій відрізняється тим, що комплектується додатковою поперечиною для рук. Пристрій відрізняється тим, що поперечина з фіксаторами для ніг прилаштовується по своїй довжині в залежності від антропометричних даних користувача. Пристрій відрізняється тим, що може комплектується додатковим шарнірним прилаштуванням для розроблення м'язів шиї. Пристрій відрізняється тим, що має роз'єм з пружинним фіксатором прилаштований до шарнірного з'єднання додаткової опори 2. Сутність винаходу пояснюється описом конструкції пристрою показаних на кресленні. Пристрій складається з рами, яка містить дві додаткові опори 1і 2, які в нижній частині шарнірно з'єднані за допомогою основної телескопічної балки 3, а в верхній - за допомогою болтового з'єднання 4. По обидва боки додаткової опори 2 в ни Комп’ютерна верстка Г. Паяльніков 6 жній частині, закріплено два роз'єми 10 для кріплення дуг-поручнів безпеки 17. Дві дугоподібні ручки 11 слугують подовженням для дуг безпеки 15, які в нижній частині кріпляться в роз'єми по обидві сторони пристрою. З'єднуються ручки 11 в нижній частині за допомогою шарнірного з'єднання 8, до якого кріпиться за допомогою шарніра телескопічна опора 14 нижньою частиною, а верхньою до вертикальної балки 17 спинки-сидіння 18, яка має роз'єм з кнопкою-фіксатором для прилаштування поперечини 16 або додаткового сидіння. Для укріплення каркасу пристрою між ручками 11 і задньою дугою 2 прилаштовано дві поперечини 11. В верхній частині болтового з'єднання 4 кріпиться верхня горизонтальна балка 17, до якої прилаштовано нерухоме сидіння 11. До горизонтальної балки 17 кріпиться стержень 12, до якого кріпиться сидіння 13. З протилежної сторони балки прилаштовано опору для ніг, у вигляді поперечини 20, з дугоподібними фіксаторами 21 для ніг. Стержень 22 для вантажів, закріплено по центру поперечини 20. Під опорою 20 для ніг шарнірно кріпиться телескопічна опора 23. Пристрій комплектується третім сидінням, яке прилаштовується в роз’єм балки сидіння 17. Пристрій, в разі потреби, може комплектуватись додатковим прилаштування, для розроблювання зони шийного відділу хребта людини. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
