Пристрій розвитку ходи та тренування рівноваги

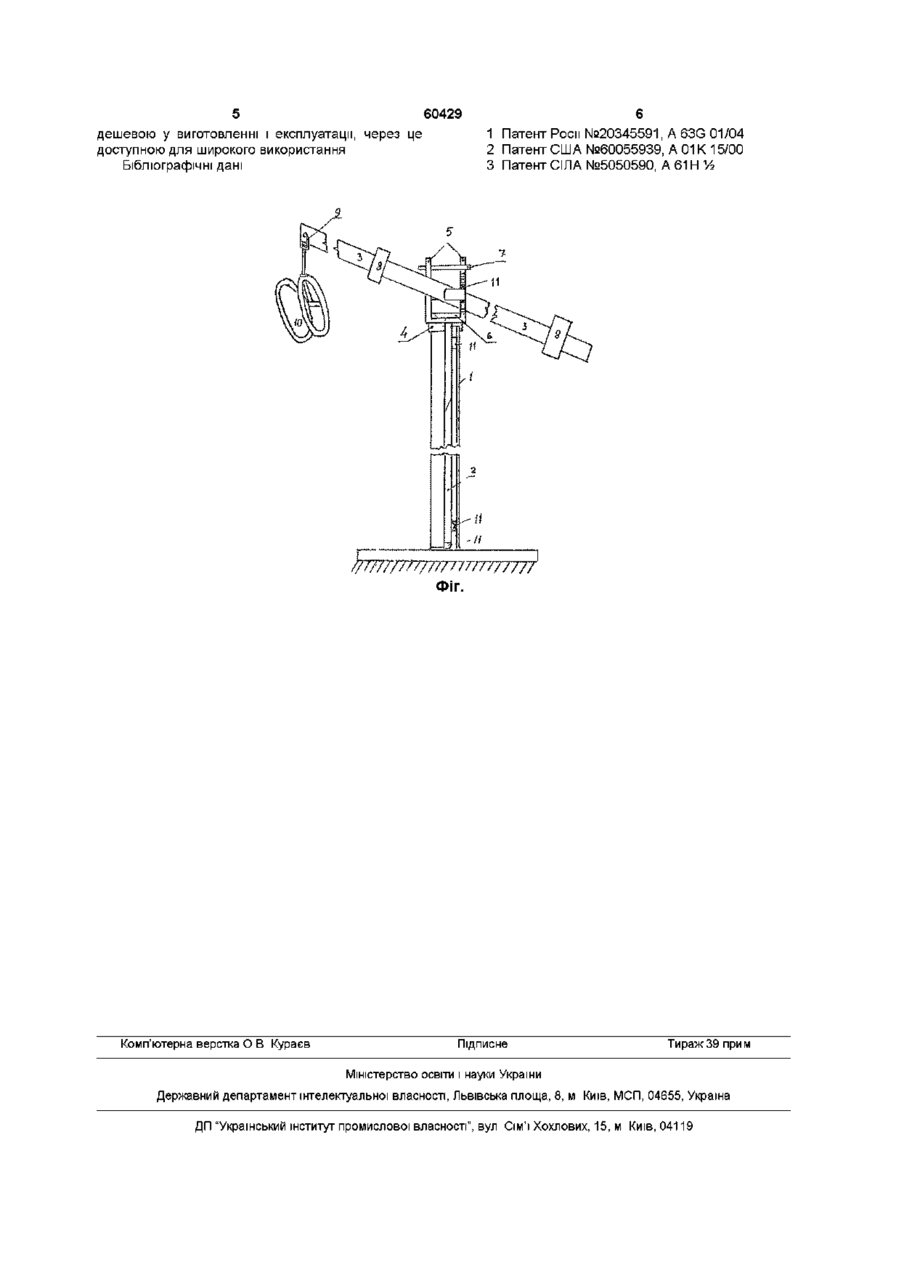

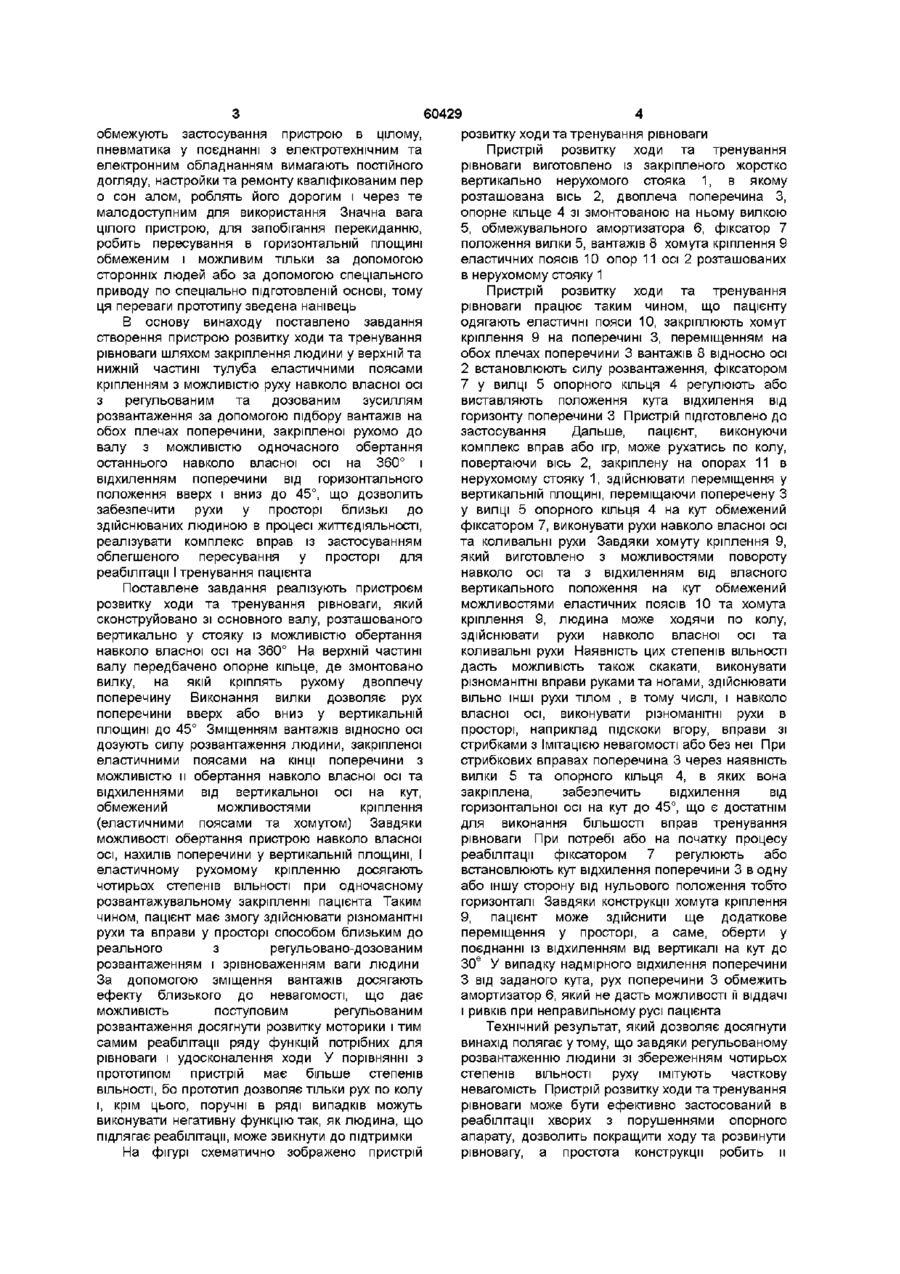

1 Пристрій розвитку ходи та тренування рівноваги, що включає засоби кріплення людини, механізм регулювання розвантаження, механізм пересування по колу в горизонтальній площині, вертикальні опори і горизонтальну поперечину, який відрізняється тим, що містить вісь, двоплечу поперечину, які поєднані в одне ціле рухомою вилкою із обмеженням переміщення у вертикальній площині опорним кільцем та амортизатором, а на одному із КІНЦІВ поперечини розташовано хомут та еластичне кріплення, які виконані з можливістю забезпечення чотирьох ступенів ВІЛЬНОСТІ руху людини та кріплення пацієнта з імітуванням часткової невагомості і/або регулювання сили розвантаження 2 Пристрій за п 1, який відрізняється тим, що фіксатор в опорному КІЛЬЦІ та вилці виготовлений як регулятор відхилення двоплечої поперечини від горизонтальної площини в межах до 45° для забезпечення можливості вертикального переміщення пацієнта, а обмежувальний амортизатор застосовано як запобіжник при надмірних ривках та віддачі поперечини 3 Пристрій за пп 1, 2, який відрізняється тим, що на обох плечах поперечини розміщено вантажі з можливістю зміщення відносно осі, що забезпечить дозування та регулювання сили розвантаження людини 4 Пристрій за пп 1, 2, 3, який відрізняється тим, що хомут кріплення та еластичні пояси виготовлені з можливістю одночасного обертання пацієнта навколо власної осі і відхилення у вертикальній площині Пристрій розвитку ходи та тренування рівноваги відноситься до медицини, а точніше до медичної техніки та ортопедії Відома карусель для активного проведення вільного часу зимою складена із вертикальної опори, призначеної для вморожування в лід, колеса, змонтованого на опорі з можливістю обертання, із під'єднаними до колеса поперечинами-водилами, на кінцях яких є колики призначені для зачеплення до них санок або ковзаняра [1] Відомо теж карусель для спортивного тренування коней у складі блоку обладнаного електричним мотором з механізмом передачі руху на центральний вал, дишла з горизонтальною ділянкою та закріпленого тросом до центрального валу, пристроїв обмежень пересування об'єкту тренування [2] Вадами цих пристроїв є те, що не передбачено регулювання навантаження, вони призначені для спеціальної мети І можуть бути використані тільки при певних умовах, непридатні для реабілітації хворих людей Найбільш близьким технічним рішенням є апаратура для реабілітації у складі пристрою для закріплення пацієнта, зібрана на візку з можливістю обертання навколо власної осі, допоміжних поручнів, опори рухомо поєднаної із важелем, до якого через сенсорний датчик прикріплено пристрій закріплення попід пахвами пацієнта, а важіль приєднано до поршня, навантаження на який регулюють периферійною системою зворотнього зв'язку ВІДПОВІДНО до сигналів сенсора [3] Недоліками цього пристрою є те, що пристрій закріплення людини попід пахви є достатньо жорсткий, через це вона не має можливості здійснювати різноманітні рухи в просторі, стрибки на МІСЦІ, вгору та бік кріплення пацієнта виготовлено Із двох негнучких бранш, закріплення яких передбачено тільки під пахвами, при такому конструктивному рішенні застосування пристрою можливе тільки для руху по колу, без вертикального переміщення, а поручні, у ряді випадків, заважають здійснювати вправи І о> о (О 60429 розвитку ходи та тренування рівноваги Пристрій розвитку ходи та тренування рівноваги виготовлено із закріпленого жорстко вертикально нерухомого стояка 1, в якому розташована вісь 2, двоплеча поперечина З, опорне кільце 4 зі змонтованою на ньому вилкою 5, обмежувального амортизатора 6, фіксатор 7 положення вилки 5, вантажів 8 хомута кріплення 9 еластичних поясів 10 опор 11 осі 2 розташованих в нерухомому стояку 1 Пристрій розвитку ходи та тренування рівноваги працює таким чином, що пацієнту одягають еластичні пояси 10, закріплюють хомут кріплення 9 на поперечині 3, переміщенням на обох плечах поперечини 3 вантажів 8 відносно осі 2 встановлюють силу розвантаження, фіксатором 7 у вилці 5 опорного кільця 4 регулюють або виставляють положення кута відхилення від горизонту поперечини 3 Пристрій підготовлено до застосування Дальше, пацієнт, виконуючи комплекс вправ або ігр, може рухатись по колу, повертаючи вісь 2, закріплену на опорах 11 в нерухомому стояку 1, здійснювати переміщення у вертикальній площині, переміщаючи поперечену З у вилці 5 опорного кільця 4 на кут обмежений фіксатором 7, виконувати рухи навколо власної осі та коливальні рухи Завдяки хомуту кріплення 9, який виготовлено з можливостями повороту навколо осі та з відхиленням від власного вертикального положення на кут обмежений Поставлене завдання реалізують пристроєм можливостями еластичних поясів 10 та хомута розвитку ходи та тренування рівноваги, який кріплення 9, людина може ходячи по колу, сконструйовано зі основного валу, розташованого здійснювати рухи навколо власної осі та вертикально у стояку із можливістю обертання коливальні рухи Наявність цих степенів ВІЛЬНОСТІ навколо власної осі на 360° На верхній частині дасть можливість також скакати, виконувати валу передбачено опорне кільце, де змонтовано різноманітні вправи руками та ногами, здійснювати вилку, на якій кріплять рухому двоплечу вільно ІНШІ рухи тілом , в тому числі, і навколо поперечину Виконання вилки дозволяє рух власної осі, виконувати різноманітні рухи в поперечини вверх або вниз у вертикальній просторі, наприклад підскоки вгору, вправи зі площині до 45° Зміщенням вантажів відносно осі стрибками з Імітацією невагомості або без неї При дозують силу розвантаження людини, закріпленої стрибкових вправах поперечина 3 через наявність еластичними поясами на КІНЦІ поперечини з вилки 5 та опорного кільця 4, в яких вона можливістю и обертання навколо власної осі та закріплена, забезпечить відхилення від відхиленнями від вертикальної осі на кут, горизонтальної осі на кут до 45°, що є достатнім обмежений можливостями кріплення для виконання більшості вправ тренування (еластичними поясами та хомутом) Завдяки рівноваги При потребі або на початку процесу можливості обертання пристрою навколо власної реабілітації фіксатором 7 регулюють або осі, нахилів поперечини у вертикальній площині, І встановлюють кут відхилення поперечини 3 в одну еластичному рухомому кріпленню досягають або іншу сторону від нульового положення тобто чотирьох степенів ВІЛЬНОСТІ при одночасному горизонталі Завдяки конструкції хомута кріплення розвантажувальному закріпленні пацієнта Таким 9, пацієнт може здійснити ще додаткове чином, пацієнт має змогу здійснювати різноманітні переміщення у просторі, а саме, оберти у рухи та вправи у просторі способом близьким до поєднанні із відхиленням від вертикалі на кут до реального з регул ьовано-дозованим 30е У випадку надмірного відхилення поперечини розвантаженням і зрівноваженням ваги людини За допомогою зміщення вантажів досягають 3 від заданого кута, рух поперечини 3 обмежить ефекту близького до невагомості, що дає амортизатор 6, який не дасть можливості її віддачі можливість поступовим регульованим і ривків при неправильному русі пацієнта розвантаження досягнути розвитку моторики і тим Технічний результат, який дозволяє досягнути самим реабілітації ряду функцій потрібних для винахід полягає утому, що завдяки регульованому рівноваги і удосконалення ходи У порівнянні з розвантаженню людини зі збереженням чотирьох прототипом пристрій має більше степенів степенів ВІЛЬНОСТІ руху імітують часткову ВІЛЬНОСТІ, бо прототип дозволяє тільки рух по колу невагомість Пристрій розвитку ходи та тренування і, крім цього, поручні в ряді випадків можуть рівноваги може бути ефективно застосований в виконувати негативну функцію так, як людина, що реабілітації хворих з порушеннями опорного підлягає реабілітації, може звикнути до підтримки апарату, дозволить покращити ходу та розвинути рівновагу, а простота конструкції робить и На фігурі схематично зображено пристрій обмежують застосування пристрою в цілому, пневматика у поєднанні з електротехнічним та електронним обладнанням вимагають постійного догляду, настройки та ремонту кваліфікованим пер о сон алом, роблять його дорогим і через те малодоступним для використання Значна вага цілого пристрою, для запобігання перекиданню, робить пересування в горизонтальній площині обмеженим і можливим тільки за допомогою сторонніх людей або за допомогою спеціального приводу по спеціально підготовленій основі, тому ця переваги прототипу зведена нанівець В основу винаходу поставлено завдання створення пристрою розвитку ходи та тренування рівноваги шляхом закріплення людини у верхній та нижній частині тулуба еластичними поясами кріпленням з можливістю руху навколо власної осі з регульованим та дозованим зусиллям розвантаження за допомогою підбору вантажів на обох плечах поперечини, закріпленої рухомо до валу з можливістю одночасного обертання останнього навколо власної осі на 360° і відхиленням поперечини від горизонтального положення вверх і вниз до 45°, що дозволить забезпечити рухи у просторі близькі до здійснюваних людиною в процесі ЖИТТЄДІЯЛЬНОСТІ, реалізувати комплекс вправ із застосуванням облегшеного пересування у просторі для реабілітації І тренування пацієнта 60429 1 Патент Роси №20345591, A 63G 01/04 2 Патент США №60055939, А 01К 15/00 3 Патент СІЛА №5050590, А 61Н ЛА дешевою у виготовленні і експлуатації, через це доступною для широкого використання Бібліографічні дані ї/ттттгптгтлтг, Фіг. Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
