Молотарка, що сепарує

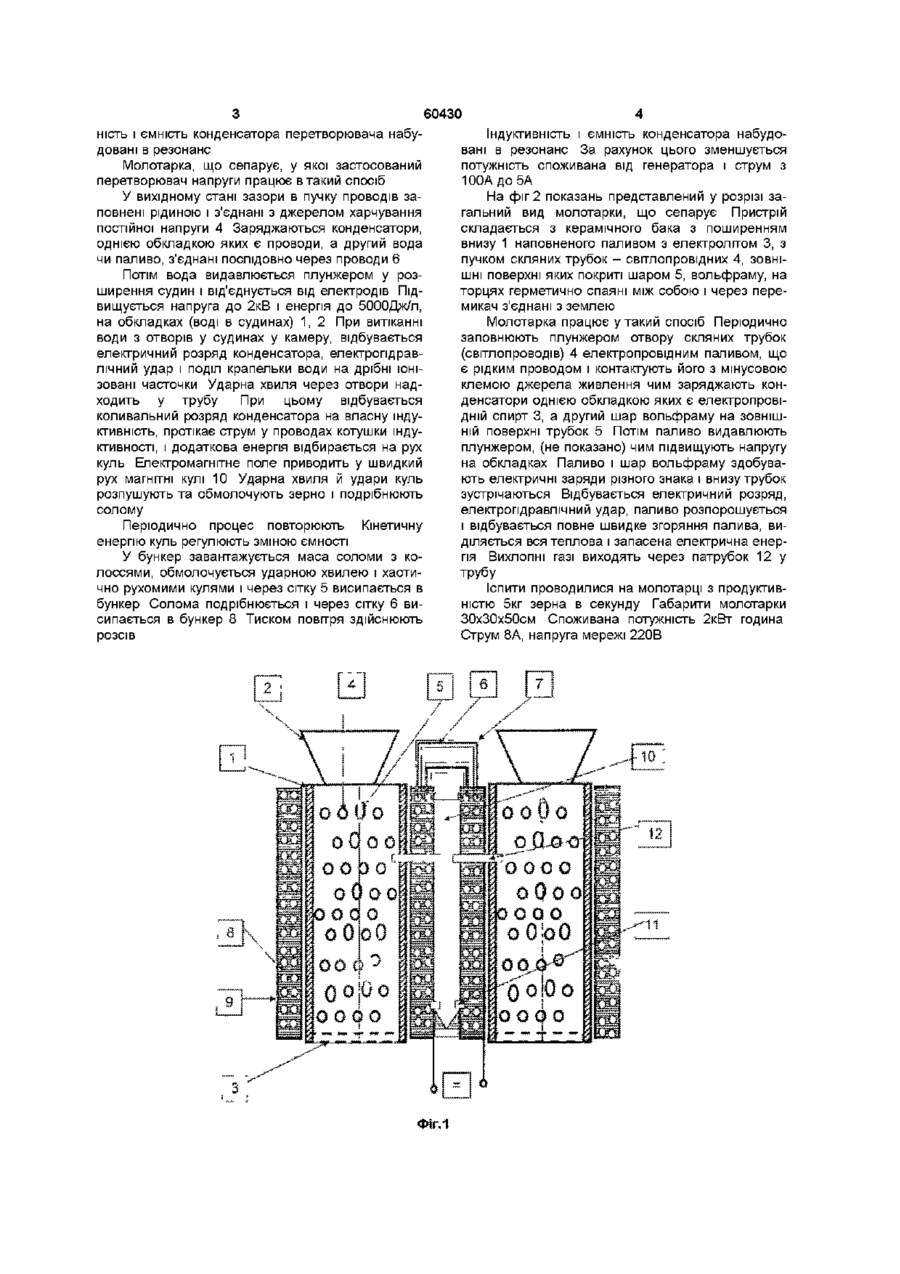

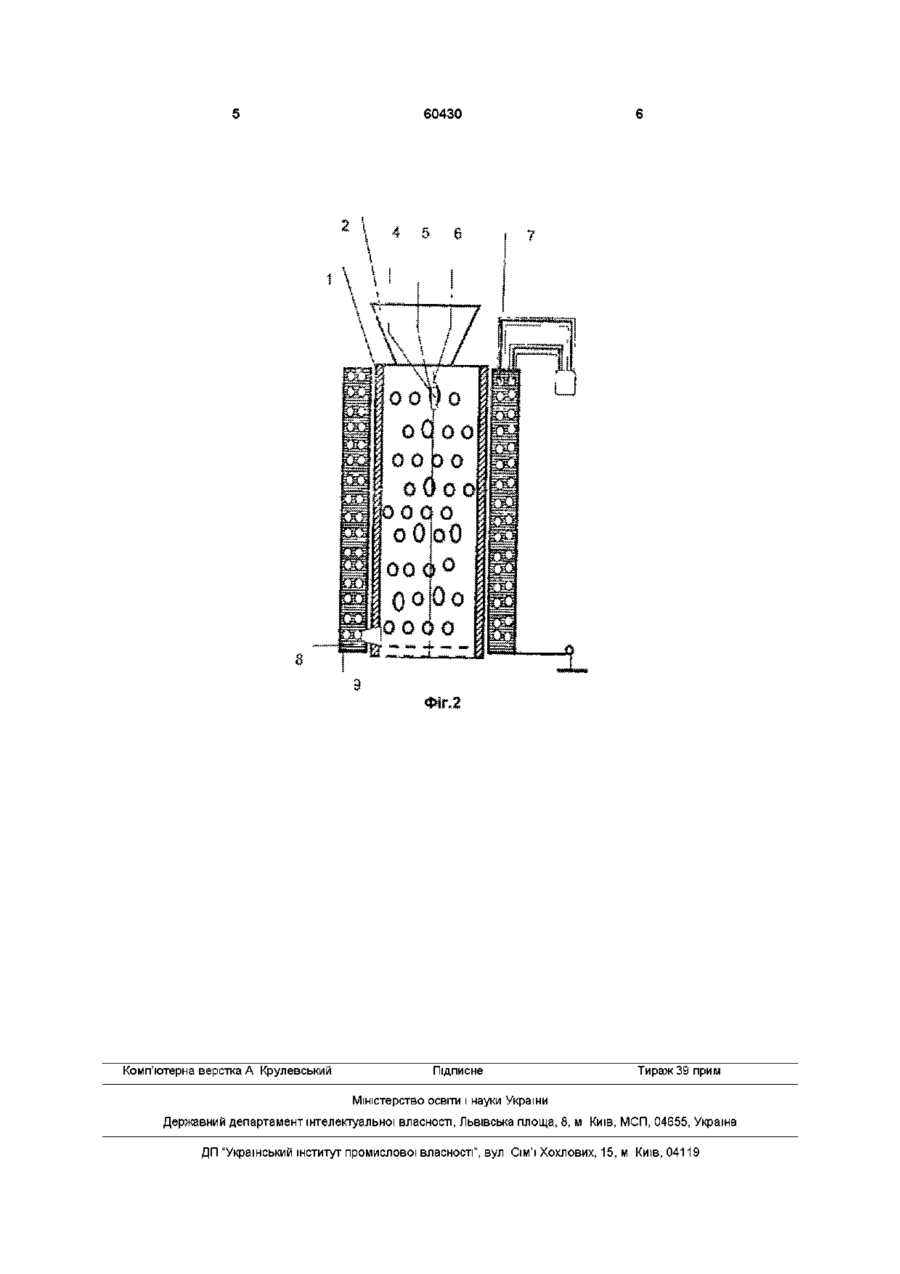

Застосування перетворювача напруги як молотарки, що сепарує зернозбирального комбайна Відомий перетворювач напруги, що містить конденсатори, у яких одні обкладки виконані у ви сепарує Технічний результат, що може бути отриманий при здійсненні винаходу, полягає в підвищенні ефективності обмолоту, зменшенні в 10 разів споживаної потужності, і маса габаритних характеристик Такі характеристики дозволяють застосувати їх практично для всіх галузей народного господарства і знизити вартість обмолоту, здрібнювання і змішування різних матеріалів Поставлена задача зважується застосуванням перетворювача напруги як молотарки, що сепарує Перетворювач напруги містить конденсатори, у яких одні обкладки виконані у виді пучка проводів з гляді пучка проводів з ІЗОЛЯЦІЄЮ, а ІНШІ З електро провідної рідини, що розміщено в електроізольовані судини Пучок виконаний з можливістю його занурення в електропровідну рідину Електропровідні рідини з'єднані через перемикач з навантаженням чи із джерелом живлення (ас №1577009 заявка на а с СССР №2880726/21 от 5 02 80 г, №2820368/21 ж Електрика 1982 №2 Шафоростов В Я й ш) При ЗМІНІ ємності змінюється вихідна напруга Винахід відноситься до сільськогосподарської техніки, зокрема до зернозбиральних комбайнів, для обмолоту, змішування і здрібнювання різних сільськогосподарських культур і може бути використаний в лакофарбовій, будівельній, ХІМІЧНІЙ, харчовій і інших галузях промисловості ВІДОМІ зернозбиральні комбайни, що складаються з жниварки з двигуном внутрішнього згоряння, генератора, молотарки і пристрою, що сепарує, з механізмом для виходу соломи Відомо молотарка, що сепарує, утримуюча корпус, у якому установлений привід з ударними билами [1 а с №1017213] Найбільш близьким до пропонованого технічним рішенням, обраним як прототип є пристрій, що містить обертовий ротор з рухливим кожухом [2 а с №946447] До недоліків даного пристрою відносяться, складність, тому що сучасні механічні комбайни складаються з тисяч складних деталей, що рухаються, у яких енергія багаторазово перетворюється з однієї форми в іншу Тому вони мають малий кпд, низьку надійність, великі габарити, вагу і вартість, а витрати на обмолот порівнянні з вартістю продукції В основу винаходу поставлена задача - застосування перетворювача напруги як молотарки, що ІЗОЛЯЦІЄЮ, намотаних на сітчасту трубу, а ІНШІ у виді електропровідної рідини, що поміщена в електроізольовані судини Пучок виконаний з можливістю регулювання рівня рідини Конденсатор одночасно містить індуктивність що набудована з нею в резонанс Електропровідні рідини з'єднані через перемикач з навантаженням чи із джерелом харчування Сутність винаходу пояснюється кресленням на фіг 1 представлений у розрізі загальний вид молотарки, що сепарує Воно містить діелектричну трубу 1 з бункером 2 і сіткою 3 Усередині труби поміщені магнітні кулі і прутки 4, з оболонкою з нержавіючої сталі 5 Зовні труби встановлений перетворювач напруги, що містить конденсатори, у яких одні обкладки виконані у виді пучка проводів з ІЗОЛЯЦІЄЮ 7, намотаних трубу, а ІНШІ З електропровідної рідини 8, що розміщено в електроізольовані судини 9 Між судинами встановлена розрядна камера 10 з розрядними патрубками (рідкою свічею запалювання) 11 і патрубками введення ударної хвилі у трубу 12 Електропровідні рідини з'єднані через перемикач з навантаженням чи генератором Індуктив О со ^о (О 60430 ність і ємність конденсатора перетворювача набудовані в резонанс Молотарка, що сепарує, у якої застосований перетворювач напруги працює в такий спосіб У вихідному стані зазори в пучку проводів заповнені рідиною і з'єднані з джерелом харчування постійної напруги 4 Заряджаються конденсатори, однією обкладкою яких є проводи, а другий вода чи паливо, з'єднані послідовно через проводи 6 Потім вода видавлюється плунжером у розширення судин і від'єднується від електродів Підвищується напруга до 2кВ і енергія до 5000Дж/л, на обкладках (воді в судинах) 1, 2 При витіканні води з отворів у судинах у камеру, відбувається електричний розряд конденсатора, електрогідравлічний удар і поділ крапельки води на дрібні іонізовані часточки Ударна хвиля через отвори надходить у трубу При цьому відбувається коливальний розряд конденсатора на власну індуктивність, протікає струм у проводах котушки індуктивності, і додаткова енергія відбирається на рух куль Електромагнітне поле приводить у швидкий рух магнітні кулі 10 Ударна хвиля й удари куль розпушують та обмолочують зерно і подрібнюють солому Періодично процес повторюють Кінетичну енергію куль регулюють зміною ємності У бункер завантажується маса соломи з колоссями, обмолочується ударною хвилею і хаотично рухомими кулями і через сітку 5 висипається в бункер Солома подрібнюється і через сітку 6 висипається в бункер 8 Тиском повітря здійснюють розсів Індуктивність і ємність конденсатора набудовані в резонанс За рахунок цього зменшується потужність споживана від генератора і струм з 100А до 5А На фіг 2 показань представлений у розрізі загальний вид молотарки, що сепарує Пристрій складається з керамічного бака з поширенням внизу 1 наповненого паливом з електролітом 3, з пучком скляних трубок - світлопровідних 4, ЗОВНІШНІ поверхні яких покриті шаром 5, вольфраму, на торцях герметично спаяні між собою і через перемикач з'єднані з землею Молотарка працює у такий спосіб Періодично заповнюють плунжером отвору скляних трубок (світлопроводів) 4 електропровідним паливом, що є рідким проводом і контактують його з мінусовою клемою джерела живлення чим заряджають конденсатори однією обкладкою яких є електропровідній спирт 3, а другий шар вольфраму на ЗОВНІШНІЙ поверхні трубок 5 Потім паливо видавлюють плунжером, (не показано) чим підвищують напругу на обкладках Паливо і шар вольфраму здобувають електричні заряди різного знака і внизу трубок зустрічаються Відбувається електричний розряд, електрогідравлічний удар, паливо розпорошується і відбувається повне швидке згоряння палива, виділяється вся теплова і запасена електрична енергія Вихлопні газі виходять через патрубок 12 у трубу Іспити проводилися на молотарці з продуктивністю 5кг зерна в секунду Габарити молотарки 30х30х50см Споживана потужність 2кВт година Струм 8А, напруга мережі 220В 60430 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
