Спосіб вилучення корисних копалин з надр землі
Формула / Реферат
Спосіб вилучення корисних копалин з надр землі - супутників твердого вуглеводневого палива, що включає буріння свердловин, подачу через частину свердловин до корисних копалин та твердого вуглеводневого палива під тиском хімічних сполук, що реагують як з вуглеводневим паливом, так і з корисними копалинами, відведення через інші свердловини продуктів взаємодії хімічних сполук з корисними копалинами та вуглеводневим паливом із надр землі при зниженому тиску, при цьому створюють умови для розпаду продуктів взаємодії з вуглеводним паливом на початкові хімічні сполуки, а також умови для відведення продуктів взаємодії хімічних сполук з корисними копалинами з надр землі та умови для повторювання надалі циклу видобування твердого палива та корисних копалин за рахунок безупинного введення через свердловини до вуглеводневої сировини та корисних копалин під тиском новоутворених хімічних сполук, який відрізняється тим, що з метою збільшення ефективності вилучення корисних копалин з надр землі за рахунок підвищення продуктивності процесу вилучення, в надра землі до корисних копалин під тиском подають сумісно с киснем хлоровмісні хімічні сполуки.

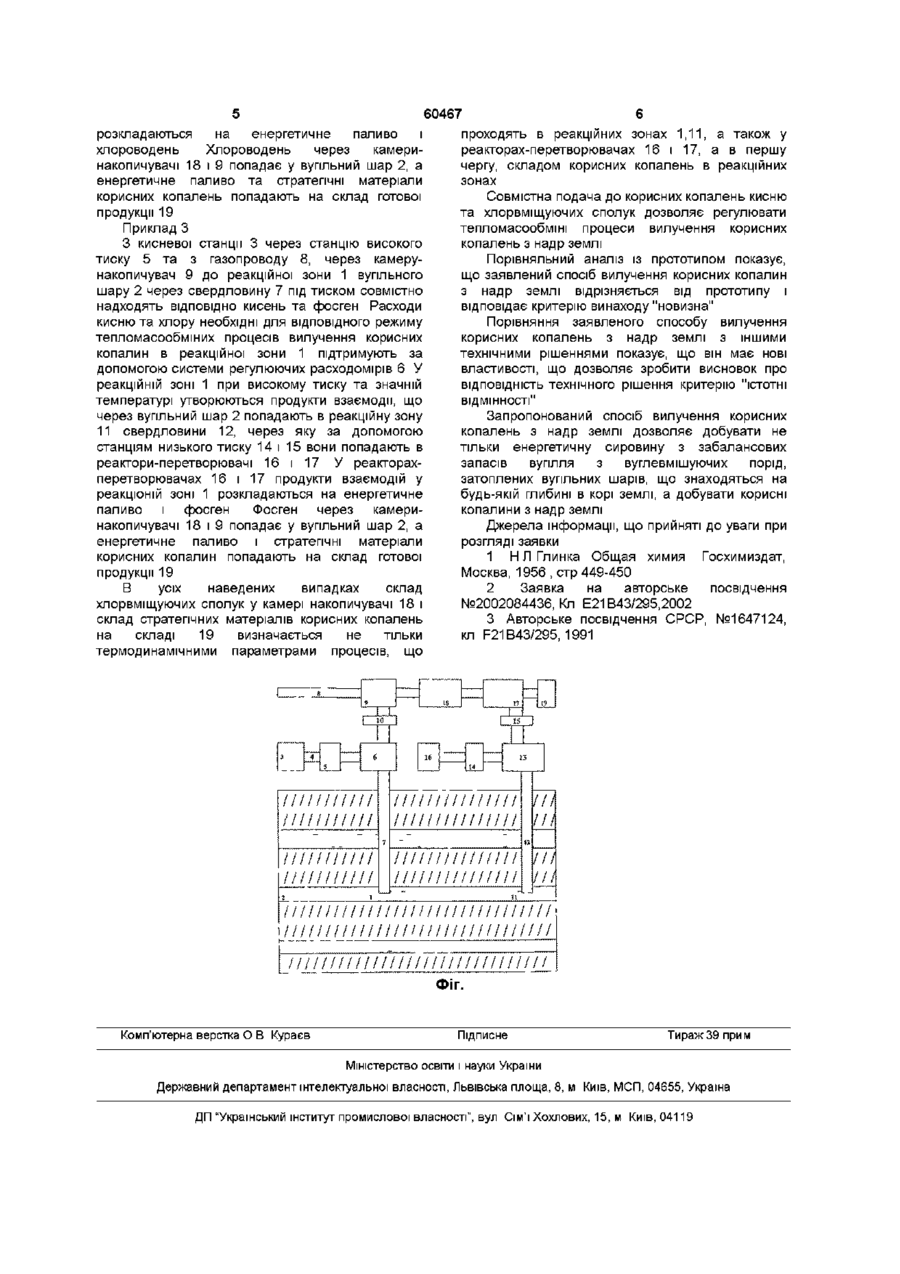

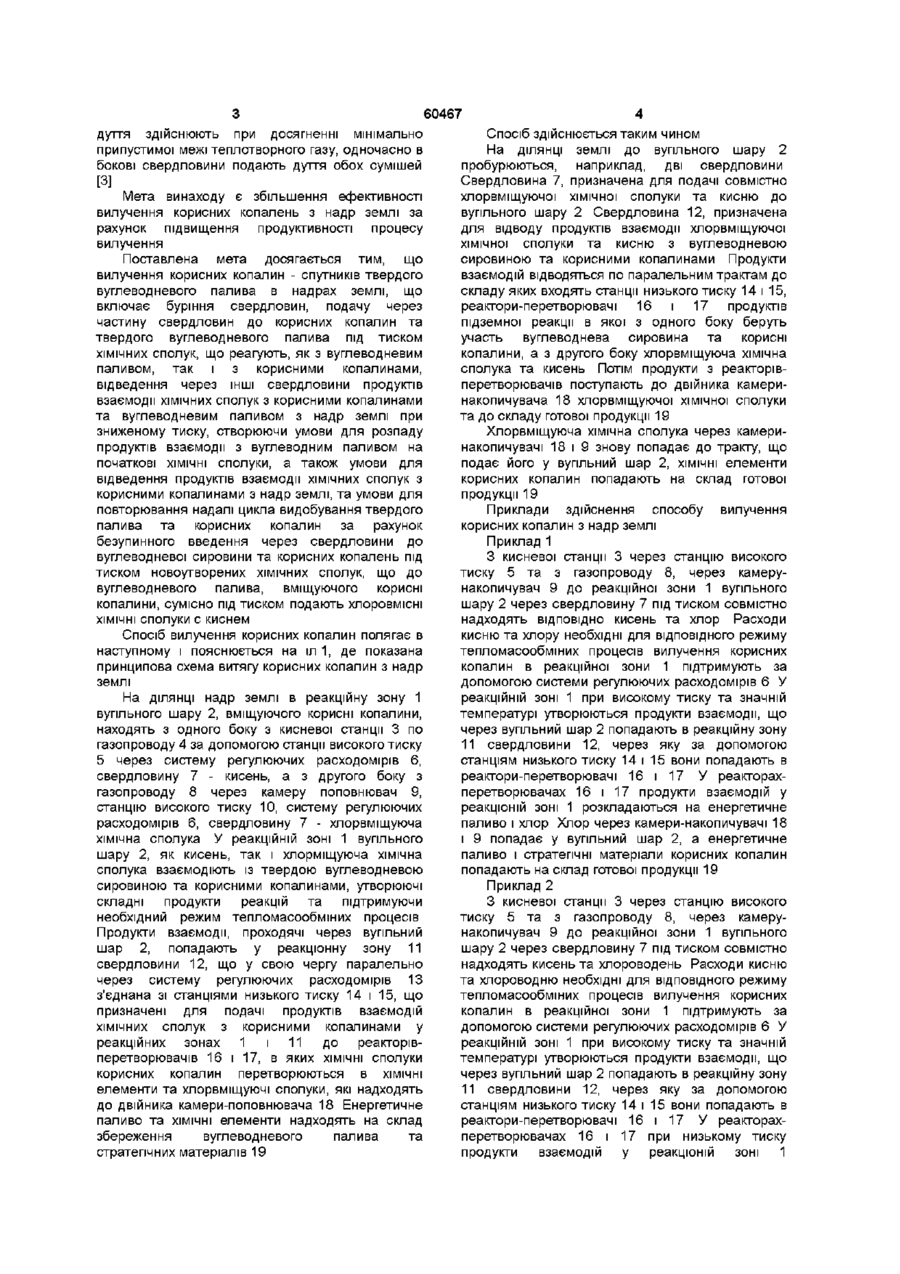

Текст
Спосіб вилучення корисних копалин з надр землі - супутників твердого вуглеводневого палива, що включає буріння свердловин, подачу через частину свердловин до корисних копалин та твердого вуглеводневого палива під тиском ХІМІЧНИХ сполук, що реагують як з вуглеводневим паливом, так і з корисними копалинами, відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з корисними копалинами та вуглеводневим паливом із надр землі при зниженому тиску, при цьому створюють умови для Винахід стосується гірничодобувної галузі і може бути використаний для видобутку корисних копалин з надр землі Відомий спосіб вилучення твердого палива за рахунок підземної газифікації, запропонований ще в 1898 році Д І Менделєєвим [1] Недоліком цього винаходу є низька калорійність продуктів газифікації вугілля Близьким по технічній сутності і результатам, що досягаються, є спосіб вилучення твердого вуглеводневого палива, що включає буріння свердловин, подачу через частину свердловин до твердого вуглеводневого палива ХІМІЧНИХ сполук, що реагують з вуглеводневим паливом, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневим паливом, який здійснюють так подають через свердловини до вуглеводневої сировини під тиском водневміщуючі ХІМІЧНІ сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1, а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовід вод ного тракту умови для розпаду продуктів взаємодії на початкові водневміщуючі ХІМІЧНІ сполуки, а також вуглець і його розпаду продуктів взаємодії з вуглеводним паливом на початкові ХІМІЧНІ сполуки, а також умови для відведення продуктів взаємодії ХІМІЧНИХ сполук з корисними копалинами з надр землі та умови для повторювання надалі циклу видобування твердого палива та корисних копалин за рахунок безупинного введення через свердловини до вуглеводневої сировини та корисних копалин під тиском новоутворених ХІМІЧНИХ сполук, який відрізняється тим, що з метою збільшення ефективності вилучення корисних копалин з надр землі за рахунок підвищення продуктивності процесу вилучення, в надра землі до корисних копалин під тиском подають сумісно с киснем хлоровмісні ХІМІЧНІ сполуки вуглеводневі ПОХІДНІ, надалі цикл видобування твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневмішуючих ХІМІЧНИХ сполук [2] Недоліком даного винаходу є низька ефективність вилучення палива, що добувається таким чином з надр землі Найбільш близьким по технічній суті і результатам, що досягається є спосіб підземної газифікації вугілля, що включає буріння не менше трьох вертикальних свердловин з розташуванняоднієї з них у центрі ділянки, буріння від вибоїв вертикальних горизонтальних назустріч один одному, ініціювання процесу горшняв реакційному каналі, подачу через бокові свердловини дуття, що мстить кисень і диоксид вуглецю, і відведення продуктів газифікації через центральну свердловину, причому в роботі підземного газогенератора при газифікації цілика і боковими свердловинами, після виходу газогенератора на стабільний режим роботи подачу дуття із суміші диоксиду вуглецю і кисеню чергують з подачею киснево-повітряного дуття, при цьому зміну подачі дуття на киснево-повітряне 1 (О ^ о (О 60467 дуття здійснюють при досягненні мінімально припустимої межі теплотворного газу, одночасно в бокові свердловини подають дуття обох сумішей [3] Мета винаходу є збільшення ефективності вилучення корисних копалень з надр землі за рахунок підвищення продуктивності процесу вилучення Поставлена мета досягається тим, що вилучення корисних копалин - спутників твердого вуглеводневого палива в надрах землі, що включає буріння свердловин, подачу через частину свердловин до корисних копалин та твердого вуглеводневого палива під тиском ХІМІЧНИХ сполук, що реагують, як з вуглеводневим паливом, так і з корисними копалинами, відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з корисними копалинами та вуглеводневим паливом з надр землі при зниженому тиску, створюючи умови для розпаду продуктів взаємодії з вуглеводним паливом на початкові ХІМІЧНІ сполуки, а також умови для відведення продуктів взаємодії ХІМІЧНИХ сполук з корисними копалинами з надр землі, та умови для повторювання надалі цикла видобування твердого палива та корисних копалин за рахунок безупинного введення через свердловини до вуглеводневої сировини та корисних копалень під тиском новоутворених ХІМІЧНИХ сполук, що до вуглеводневого палива, вміщуючого корисні копалини, сумісно під тиском подають хлоровмісні ХІМІЧНІ сполуки с киснем Спосіб вилучення корисних копалин полягає в наступному і пояснюється на іл 1, де показана принципова схема витягу корисних копалин з надр землі На ДІЛЯНЦІ надр землі в реакційну зону 1 вугільного шару 2, вміщуючого корисні копалини, находять з одного боку з кисневої станції 3 по газопроводу 4 за допомогою станції високого тиску 5 через систему регулюючих расходомірів 6, свердловину 7 - кисень, а з другого боку з газопроводу 8 через камеру поповнювач 9, станцію високого тиску 10, систему регулюючих расходомірів 6, свердловину 7 - хлорвміщуюча хімічна сполука У реакційній зоні 1 вугільного шару 2, як кисень, так і хлорміщуюча хімічна сполука взаємодіють із твердою вуглеводневою сировиною та корисними копалинами, утворюючі складні продукти реакцій та підтримуючи необхідний режим тепломасообміних процесів Продукти взаємодії, проходячі через вугільний шар 2, попадають у реакцюнну зону 11 свердловини 12, що у свою чергу паралельно через систему регулюючих расходомірів 13 з'єднана зі станціями низького тиску 14 і 15, що призначені для подачі продуктів взаємодій ХІМІЧНИХ сполук з корисними копалинами у реакційних зонах 1 і 11 до реакторівперетворювачів 16 і 17, в яких ХІМІЧНІ сполуки корисних копалин перетворюються в ХІМІЧНІ елементи та хлорвміщуючі сполуки, які надходять до двійника камери-поповнювача 18 Енергетичне паливо та ХІМІЧНІ елементи надходять на склад збереження вуглеводневого палива та стратегічних матеріалів 19 Спосіб здійснюється таким чином На ДІЛЯНЦІ землі до вугільного шару 2 пробурюються, наприклад, дві свердловини Свердловина 7, призначена для подачі совмістно хлорвміщуючої хімічної сполуки та кисню до вугільного шару 2 Свердловина 12, призначена для відводу продуктів взаємодії хлорвміщуючої хімічної сполуки та кисню з вуглеводневою сировиною та корисними копалинами Продукти взаємодій відводяться по паралельним трактам до складу яких входять станції низького тиску 14 і 15, реактори-перетворювачі 16 і 17 продуктів підземної реакції в якої з одного боку беруть участь вуглеводнева сировина та корисні копалини, а з другого боку хлорвміщуюча хімічна сполука та кисень Потім продукти з реакторівперетворювачів поступають до двійника камеринакопичувача 18 хлорвміщуючої хімічної сполуки та до складу готової продукції 19 Хлорвміщуюча хімічна сполука через камеринакопичувачі 18 і 9 знову попадає до тракту, що подає його у вугільний шар 2, ХІМІЧНІ елементи корисних копалин попадають на склад готової продукції 19 Приклади здійснення способу вилучення корисних копалин з надр землі Приклад 1 З кисневої станції 3 через станцію високого тиску 5 та з газопроводу 8, через камерунакопичувач 9 до реакційної зони 1 вугільного шару 2 через свердловину 7 під тиском совмістно надходять ВІДПОВІДНО кисень та хлор Расход и кисню та хлору необхідні для ВІДПОВІДНОГО режиму тепломасообміних процесів вилучення корисних копалин в реакційної зони 1 підтримують за допомогою системи регулюючих расходомірів 6 У реакційній зоні 1 при високому тиску та значній температурі утворюються продукти взаємодії, що через вугільний шар 2 попадають в реакційну зону 11 свердловини 12, через яку за допомогою станціям низького тиску 14 і 15 вони попадають в реактори-перетворювачі 16 і 17 У реакторахперетворювачах 16 і 17 продукти взаємодій у реакцюній зоні 1 розкладаються на енергетичне паливо і хлор Хлор через камери-накопичувачі 18 і 9 попадає у вугільний шар 2, а енергетичне паливо і стратегічні матеріали корисних копалин попадають на склад готової продукції 19 Приклад 2 З кисневої станції 3 через станцію високого тиску 5 та з газопроводу 8, через камерунакопичувач 9 до реакційної зони 1 вугільного шару 2 через свердловину 7 під тиском совмістно надходять кисень та хлороводень Расходи кисню та хлороводню необхідні для ВІДПОВІДНОГО режиму тепломасообміних процесів вилучення корисних копалин в реакційної зони 1 підтримують за допомогою системи регулюючих расходомірів 6 У реакційній зоні 1 при високому тиску та значній температурі утворюються продукти взаємодії, що через вугільний шар 2 попадають в реакційну зону 11 свердловини 12, через яку за допомогою станціям низького тиску 14 і 15 вони попадають в реактори-перетворювачі 16 і 17 У реакторахперетворювачах 16 і 17 при низькому тиску продукти взаємодійу реакцюній зоні 1 60467 проходять в реакційних зонах 1,11, а також у розкладаються на енергетичне паливо і реакторах-перетворювачах 16 і 17, а в першу хлороводень Хлороводень через камеричергу, складом корисних копалень в реакційних накопичувачі 18 і 9 попадає у вугільний шар 2, а зонах енергетичне паливо та стратегічні матеріали Совмістна подача до корисних копалень кисню корисних копалень попадають на склад готової та хлорвміщуючих сполук дозволяє регулювати продукції 19 тепломасообміні процеси вилучення корисних Приклад З копалень з надр землі З кисневої станції 3 через станцію високого тиску 5 та з газопроводу 8, через камеруПорівняльний аналіз із прототипом показує, накопичувач 9 до реакційної зони 1 вугільного що заявлений спосіб вилучення корисних копалин шару 2 через свердловину 7 під тиском совмістно з надр землі відрізняється від прототипу і надходять ВІДПОВІДНО кисень та фосген Расходи відповідає критерію винаходу "новизна" кисню та хлору необхідні для ВІДПОВІДНОГО режиму Порівняння заявленого способу вилучення тепломасообміних процесів вилучення корисних корисних копалень з надр землі з іншими копалин в реакційної зони 1 підтримують за технічними рішеннями показує, що він має нові допомогою системи регулюючих расходомірів 6 У властивості, що дозволяє зробити висновок про реакційній зоні 1 при високому тиску та значній ВІДПОВІДНІСТЬ технічного рішення критерію "ІСТОТНІ температурі утворюються продукти взаємодії, що ВІДМІННОСТІ" через вугільний шар 2 попадають в реакційну зону Запропонований спосіб вилучення корисних 11 свердловини 12, через яку за допомогою копалень з надр землі дозволяє добувати не станціям низького тиску 14 і 15 вони попадають в тільки енергетичну сировину з забалансових реактори-перетворювачі 16 і 17 У реакторахзапасів вугілля з вуглевмішуючих порід, перетворювачах 16 і 17 продукти взаємодій у затоплених вугільних шарів, що знаходяться на реакцюній зоні 1 розкладаються на енергетичне будь-якій глибині в корі землі, а добувати корисні паливо і фосген Фосген через камерикопалини з надр землі накопичувачі 18 і 9 попадає у вугільний шар 2, а Джерела інформації, що прийняті до уваги при енергетичне паливо і стратегічні матеріали розгляді заявки корисних копалин попадають на склад готової 1 Н Л Глинка Общая химия Госхимиздат, продукції 19 Москва, 1956 , стр 449-450 В усіх наведених випадках склад 2 Заявка на авторське посвідчення хлорвміщуючих сполук у камері накопичувачі 18 і №2002084436, Кл Е21В43/295.2002 склад стратегічних матеріалів корисних копалень 3 Авторське посвідчення СРСР, №1647124, на складі 19 визначається не тільки кл F21B43/295, 1991 термодинамічними параметрами процесів, що ІНІ і Li ШЛІШІШШІШІШІІ \іТГПТТпТіТіТіі ТтТПТТТЇТПТ Фіг. Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for extraction of minerals from the interior of earth
Автори англійськоюFrolov Volodymyr Mykolaiovych
Назва патенту російськоюСпособ извлечения полезных ископаемых из недр земли
Автори російськоюФролов Владимир Николаевич
МПК / Мітки
МПК: E21C 41/00
Мітки: надр, корисних, спосіб, землі, вилучення, копалин
