Спосіб вилучення корисних копалин та твердого вуглеводневого палива з надр землі

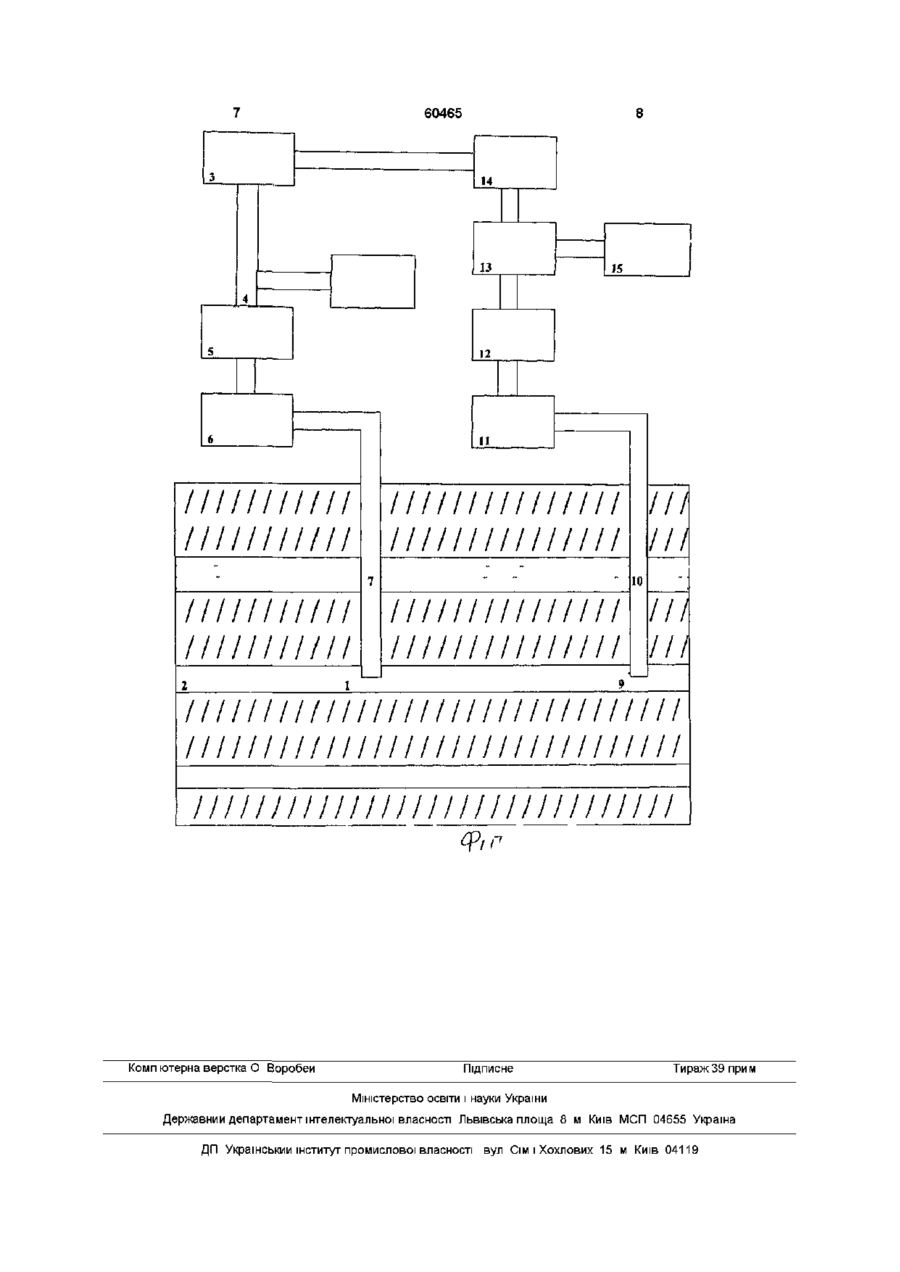

Спосіб вилучення корисних копалин та твердого вуглеводневого палива з надр землі, що включає буріння свердловин до нижнього шару, подачу через частину свердловин до корисних копалин та твердого вуглеводневого палива різних ХІМІЧНИХ сполук, що реагують як з корисними копалинами, так і з вуглеводневим паливом, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з корисними копалинами і з вуглеводневим паливом з надр землі при зниженому тиску, що створює умови для розкладу продуктів взаємодії на початкові ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, а також ПОХІДНІ корисних копалин, та умови для повторювання надалі циклу видобування твердого палива і корисних копалин з надр землі за рахунок безупинного введення через свердловини до вуглеводневої сировини та корисних копалин під тиском новоутворених ХІМІЧНИХ сполук, що реагують з ними, який відрізняється тим, що з метою збільшення ефективності вилучення вуглеводневого палива з надр землі та покращання екологічного стану надр, при закінченні видобування корисних копалин та твердого вуглеводневого палива з шару у простір, де вони знаходились, під тиском через свердловини, через які подавали ХІМІЧНІ сполуки, подають рідкі піноматеріали ю (О ^ о (О Винахід стосується гірничодобувної галузі і може бути використаний для видобутку вугілля та стратегічних матеріалів з надр землі Відомий спосіб вилучення твердого палива за рахунок підземноігазифікацм, запропонований ще в 1898 році Д І Менделєєвим [1] Недоліком цього способу є низька калорійність продуктів газифікації вугілля Також відомий спосіб вилучення твердого вуглеводневого палива, що включає буріння свердловин, подачу через частину свердловин до твердого вуглеводневого палива ХІМІЧНИХ сполук, що реагують з вуглеводневим паливом, і відведення водневої сировини під тиском водневміщуючі ХІМІЧНІ сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1, а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовідводного тракту умови для розпаду продуктів взаємодії на початкові водневміщуючі ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, надалі цикл видобування твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених через ІНШІ свердловини продуктів взаємодії ХІМІЧ Недоліком даного винаходу є низька ефективність вилучення палива і корисних копалень, що добувається таким чином з надр землі, а також НИХ сполук з вуглеводневим паливом, який здійснюють так подають через свердловини до вугле водневміщуючих ХІМІЧНИХ сполук [2] 60465 ловину 7 - ХІМІЧНІ сполуки, наприклад, водневміпогіршення екологічного становища надр щуючі, хлоровміщуючі сполуки або кисень, так і по Найбільш близький по технічній суті і резульпаралельному тракту зі станції пшоматеріалів 8 татам, що досягаються є спосіб підземної газифічерез свердловину 7 пшоматеріали У реакційній кації вугілля, що включає буріння не менш трьох зоні 1 вугільного шару 2, ХІМІЧНІ сполуки взаємодівертикальних свердловин з розташуванням однієї ють із твердою вуглеводневою сировиною та з з них у центрі ділянки, буріння від вибоїв вертикакорисними копалинами, утворюючі складні кінцеві льних горизонтальних назустріч один одному, ініпродукти реакцій взаємодій та підтримуючи необціювання процесу горіння в реакційному каналі, хідний режим тепломасообміних процесів Продукподачу через бокові свердловини дуття, що місти взаємодії, проходячи через вугільний шар 2, тить кисень і диоксид вуглецю, і відведення продупопадають у реакційну зону 9 свердловини 10, яка ктів газифікації через центральну свердловину, у свою чергу через систему регулюючих витратопричому в роботі підземного газогенератора при мірів 11 з'єднана зі станцією низького тиску 12, що газифікації цілика і вертикальними свердловинапризначена для подачі продуктів взаємодій ХІМІЧми, після виходу газогенератора на стабільний НИХ сполук у реакційних зонах 1 і 9 до реакторів режим роботи подачу дуття із суміші дюксиду вугперетворювачів 13, в яких підтримуються різні лецю і кисню чергують з подачею кисневотермодинамічні параметри та режими виділення з повітряного дуття, при цьому зміну подачі дуття на вугільного шару 2 продуктів реакцій У реакторахкиснево-повітряне дуття здійснюють при досягперетворювачах 13 продукти взаємодії знову пененні мінімально припустимої межі теплотворного ретворюються у начальні ХІМІЧНІ сполуки, що надгазу, одночасно в бокові свердловини подають ходять до двійника камери-накопичувача 14, та дуття обох сумішей [3] енергетичне паливо і стратегічні матеріали, що Недоліком даного винаходу є низька ефективнадходять на склад збереження продукції 15 Пісність вилучення палива та неможливість вилученля того, як вуглеводнева сировина та корисні коня корисних копалень, що добуваються таким чипалини з вугільного шару 2 на ДІЛЯНЦІ надр землі ном з надр землі коло свердловин 7 і 10 будуть здобуті в простір Метою винаходу є збільшення ефективності вугільного шару 2 через свердловину 7 подаються вилучення корисних копалень і вуглеводневого рідкі піноматеріали зі станції 8 палива з надр землі за рахунок підвищення продуктивності процесу та покращання екологічного Спосіб здійснюється таким чином становища надр землі На ДІЛЯНЦІ землі до вугільного шару 2 пробурюються, наприклад, дві свердловини СвердлоПоставлена мета досягається тим, що вилувина 7, призначена для подачі, як ХІМІЧНИХ сполук чення корисних копалин та твердого вуглеводнедо вугільного шару 2, так і пшоматеріалів в утвового палива, що включає буріння свердловин до рений після видобування матеріалів простір вугінижнього шару свити шарів, подачу через частину льного шару 2 зі станції 8 Свердловина 10, присвердловин до корисних копалин та твердого вугзначена для відведення продуктів взаємодії леводневого палива різних ХІМІЧНИХ сполук, що ХІМІЧНИХ сполук з вуглеводневою сировиною та реагують, як з корисними копалинами, так і з вугкорисними копалинами, з якої відводяться продуклеводневим паливом, і відведення через ІНШІ свети взаємодій до реакторів-перетворювачів 13 прордловини продуктів взаємодії ХІМІЧНИХ сполук з дуктів підземної реакції, звідки продукти поступакорисними копалинами та з вуглеводневим палиють до двійника камери-накопичувача 14 ХІМІЧНИХ вом з надр землі при зниженому тиску, створюючи сполук та до складу готової продукції 15 Після умови для розпаду продуктів взаємодії на початтого, як вуглеводнева сировина та корисні копаликові ХІМІЧНІ сполуки, а також вуглець і його вуглени на ДІЛЯНЦІ вугільного шару 2 між свердловинаводневі ПОХІДНІ, а також ПОХІДНІ корисних копалин, ми 7 і 10 видобуті в простір вугільного шару 2 чета умови для повторювання надалі циклу видобурез свердловину 7 подаються рідкі піноматеріали, вання твердого палива та корисних копалин з надр які з часом утворюють в просторі вугільного шару землі за рахунок безупинного введення через све2 тверду основу рдловини до вуглеводневої сировини та корисних копалин під тиском новоутворених ХІМІЧНИХ сполук Приклади здійснення способу вилучення реагуючих з ними, при цьому при закінченні видотвердого вуглеводневого палива з надр землі бування корисних копалин та твердого вуглеводПриклад 1 невого палива з пласту в простір, де вони знахоЗі станції накопичувача ХІМІЧНИХ сполук 3 чедились, під тиском через свердловини, через які рез станцію високого тиску 5 до реакційної зони 1 подавали ХІМІЧНІ сполуки, подають рідкі пшоматевугільного шару 2 через свердловину 7 під тиском ріали надходить, наприклад помісь кисню та водню Витрати кисню та водню, необхідні для ВІДПОВІДНОГО Спосіб витягу твердої вуглеводневої сировини режиму тепломасообміних процесів в реакційній та корисних копалин полягає в наступному і поясзоні 1, підтримують за допомогою системи регунюється на фіг, де показана принципова схема люючих витратомірів 6 У реакційній зоні 1 при витягу твердої вуглеводневої сировини та корисвисокому тиску та значній температурі утворюютьних копалин з надр землі ся продукти взаємодії, що через вугільний шар 2 На ДІЛЯНЦІ надр землі в реакційну зону 1 вугіпопадають в реакційну зону 9 свердловини 10, льного шару 2 послідовно надходять, як зі станцмчерез яку за допомогою станції низького тиску 12 накопичувача ХІМІЧНИХ сполук 3, реагуючих з твервони попадають у реактори-перетворювачі 13 У дим паливом та корисними копалинами по газореакторах-перетворювачах при низькому тиску проводу 4 за допомогою станції високого тиску 5 продукти взаємодій у реакційній зоні 1 розкладачерез систему регулюючих витратомірів 6, сверд 60465 али та водень і хлор Хлор і водень через камеринакопичувачі 14 і 3 попадають у вугільний шар 2, а енергетичне паливо і стратегічні матеріали попадають на склад готової продукції 15 В усіх наведених прикладах після виробітку простору у вугільному шарі 2 між свердловинами 7 і 10 через свердловину 7 подають пшоматеріали, наприклад розчин гашеного вапна з диоксидом вуглецю В просторі вугільного шару 2 між свердловинами 7 і 10 формується тверда основа, яка сприяє не тільки поліпшенню екологічного становища надр землі, але й покращанню умов тепломасообміних процесів вилучення корисних копалин та твердого вуглеводневого палива в наступних вугільних шарах, підвищуючи економічну ефективність способу вилучення корисних копалин та твердого вуглеводневого палива Порівняльний аналіз із прототипом показує, що заявлений спосіб вилучення твердого вуглеводневого палива з надр землі відрізняється від прототипу і відповідає критерію винаходу "новизна" Порівняння заявленого способу вилучення твердого вуглеводневого палива з надр землі з іншими технічними рішеннями показує, що він має нові властивості, що дозволяє зробити висновок Приклад З про ВІДПОВІДНІСТЬ технічного рішення критерію "ІСЗі станцм-накопичувача ХІМІЧНИХ сполук 3 чеТОТНІ ВІДМІННОСТІ" рез станцію високого тиску 5 до реакційної зони 1 вугільного шару 2 через свердловину 7 під тиском Запропонований спосіб вилучення твердого надходить, наприклад суміш водню та хлору Вивуглеводневого палива з надр землі дозволяє дотрати водню та хлору необхідні для ВІДПОВІДНОГО бувати енергетичну сировину з забалансових зарежиму тепломасообміних процесів в реакційної пасів вугілля з вуглевміщуючих порід, затоплених зони 1 підтримують за допомогою системи регувугільних шарів, що знаходяться на будь-якій глилюючих витратомірів 6 У реакційній зоні 1 при бині в корі землі високому тиску та значній температурі утворюютьДжерела інформації, що прийняті до уваги при ся продукти взаємодії, що через вугільний шар 2 розгляді заявки попадають в реакційну зону 9 свердловини 10, 1 Н Л Глинка Общая химия Госхимиздат, Москчерез яку за допомогою станції низького тиску 12 ва, 1956г, стр 449-450 вони попадають в реактори-перетворювачі 13 У 2 Заявка на авторське посвідчення №2002086436 реакторах-перетворювачах при низькому тиску кл Е21В43/295.2002 продукти взаємодій у реакційній зоні 1 розклада3 Авторское свидетельство СССР, №1647124, кл ються на енергетичне паливо і стратегічні матеріЕ21В43/295, 1991 ються на енергетичне паливо і водень Водень через камери-накопичувачі 14 і 3 попадає у вугільний шар 2, а енергетичне паливо попадає на склад готової продукції 15 Приклад 2 Зі станції накопичувача ХІМІЧНИХ сполук 3 через станцію високого тиску 5 до реакційної зони 1 вугільного шару 2 через свердловину 7 під тиском надходить, наприклад суміш кисню та хлору Витрати кисню та хлору необхідні для ВІДПОВІДНОГО режиму тепломасообміних процесів в реакційної зони 1 підтримують за допомогою системи регулюючих витратомірів 6 У реакційній зоні 1 при високому тиску та значній температурі утворюються продукти взаємодії, що через вугільний шар 2 попадають в реакційну зону 9 свердловини 10, через яку за допомогою станції низького тиску 12 вони попадають в реактори-перетворювачі 13 У реакторах-перетворювачах при низькому тиску продукти взаємодій у реакційній зоні 1 розкладаються на енергетичне паливо і стратегічні матеріали та хлор Хлор через камери-накопичувані 14 і З попадає у вугільний шар 2, а стратегічні матеріали попадають на склад готової продукції 15 60465 14 13 15 12 11 mm пиит пиит mm піп і п питті піт 1 0 ти 11 miimiimmiimmimm 7/ Комп ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП Український інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
