Поливно-стабілізуючий пристрій розсадосадильної машини

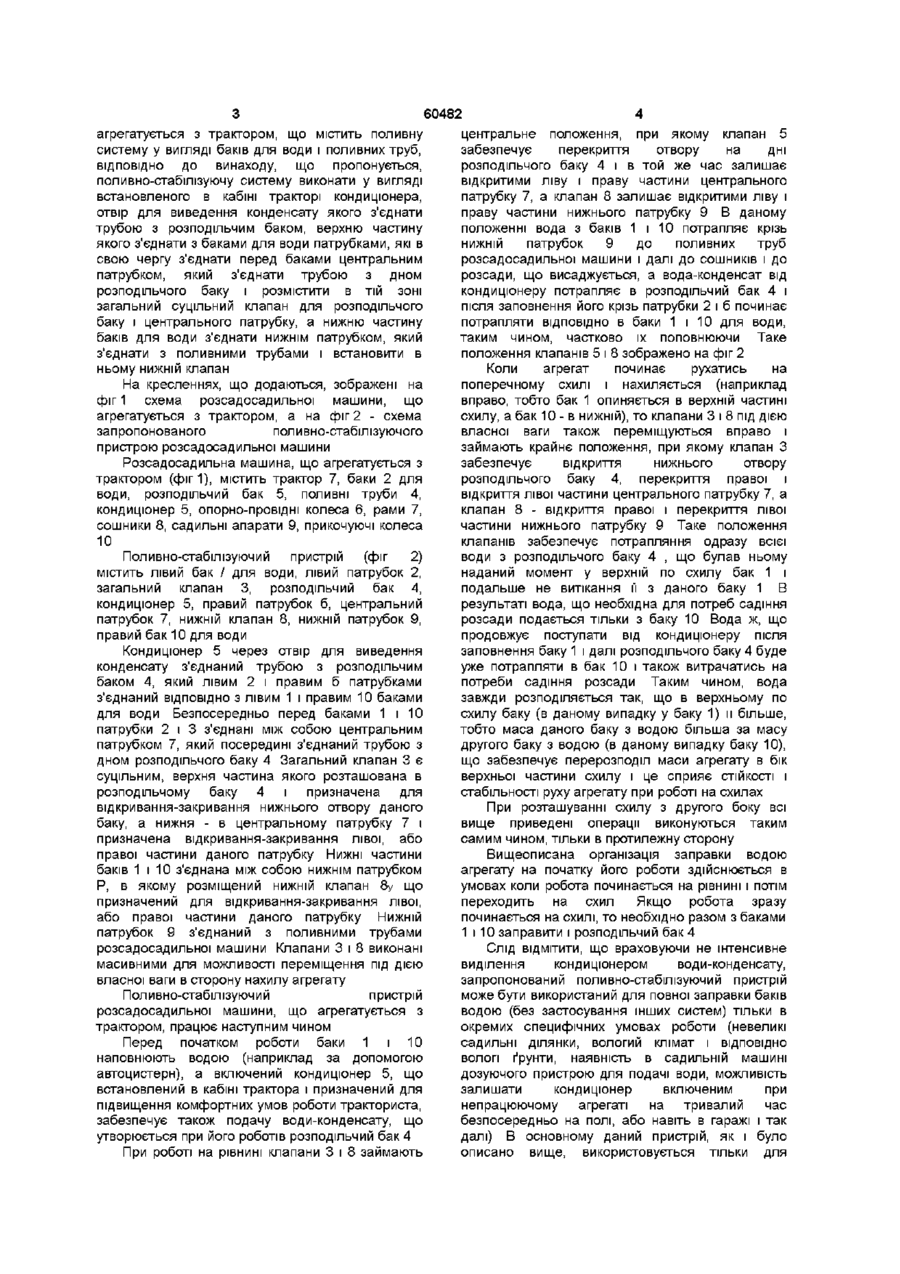

Поливально-стабілізуючий пристрій розсадосадильної машини, що агрегатується з траісгором, що містить поливальну систему у вигляді баків для води і поливальних труб, який відрізняється тим, що поливальна система виконана у вигляді встановленого в кабіні трактора кондиціонера, отвір для виведення конденсату якого з'єднаний трубою з розподільчим баком, верхня частина якого з'єднана з баками для води патрубками, які в свою чергу з'єднані перед баками центральним патрубком, який з'єднаний трубою з дном розподільчого бака, і в тій зоні розміщений загальний суцільний клапан для розподільчого бака і центрального патрубка, а нижня частина баків для води з'єднана нижнім патрубком, який з'єднаний з поливальними трубами і в якому встановлений нижній клапан Винахід належить до сільськогосподарського машинобудування, а саме до розсадосадильних машин для роботи на рівнині і на схилах Відома машина для садіння розсади, що містить леміш, трубопровід для направлення розсади в борозну, пристрій для подачі розсади в трубопровід у вигляді нескінченного транспортера [див А с СРСР, №1326176, А 01 С 11/02,1987 р ] Відома також розсадосадильна машина СКНБ4, що містить робочу частину (рама з трансмісією, опорно-приводні колеса, садильні секції, маркери, тент і його кріплення), допоміжне обладнання (водополивна система, ящики для розсади) і пристосування, що забезпечують садіння розсади і нарізку поливальних борозен [див книгу М Н Чубарий Рассадопосадочные машины -М Машиностроение, 1972, с 39] Недоліком даних машин є відсутність пристрою для виробітку води безпосередньо в самому агрегаті і ВІДПОВІДНО ДЛЯ забезпечення часткового поповнення води в баках водополивної системи і для стабілізації руху агрегату при роботі на схилах Найбільш близькою за технічною суттю та результату, що отримується, до поливностабілізуючого пристрою розсадосадильної машини, що пропонується, є розсадосадильна машина СКН-6А, що агрегатується з трактором, що містить раму, садильні апарати, тент, стелажі для розсади закріплені на тракторі і поливну систему, що включає баки для води закріплені на тракторі, зливну і поливну труби, дозуючий пристрій [див книгу А Н Карпенко, В М Халанский Сельскохозяйственные машины -М Агропромиздат, 1989, с 152] Використання даної розсадосадильної машини, що агрегатується з трактором, дозволяє проводити садіння розсади з поливом, причому завдяки дозуючому пристрою витрати води здійснюються економко Суттєвим недоліком даної розсадосадильної машини, що агрегатується з трактором, є те, що конструкція поливної системи забезпечує заправку баків для води тільки за рахунок спеціальних автоцистерн, що обслуговують машину, або за допомогою насосів, що перекачують воду з спеціального водойму, тобто відсутнє використання внутрішньої потужності агрегату для виробітку води і часткового поповнення баків, а також за рахунок маси і високого розташування баків підвищується імовірність порушення курсової СТІЙКОСТІ і перевертання агрегату під час роботі на схилах В основу винаходу поставлено завдання в розсадосадильній машині, що агрегатується з трактором, шляхом зміни конструкції забезпечити виробіток води і часткове поповнення її запасів в баках за рахунок використання внутрішніх потужностей агрегату, підвищити СТІЙКІСТЬ агрегату при роботі на схилах Поставлене завдання вирішується наступним чином У ВІДОМІЙ розсадосадильній машині, що 00 ^ о (О 60482 агрегатується з трактором, що містить поливну систему у вигляді баків для води і поливних труб, ВІДПОВІДНО до винаходу, що пропонується, поливно-стабілізуючу систему виконати у вигляді встановленого в кабіні тракторі кондиціонера, отвір для виведення конденсату якого з'єднати трубою з розподільчим баком, верхню частину якого з'єднати з баками для води патрубками, які в свою чергу з'єднати перед баками центральним патрубком, який з'єднати трубою з дном розподільчого баку і розмістити в тій зоні загальний суцільний клапан для розподільчого баку і центрального патрубку, а нижню частину баків для води з'єднати нижнім патрубком, який з'єднати з поливними трубами і встановити в ньому нижній клапан На кресленнях, що додаються, зображені на фіг 1 схема розсадосадильної машини, що агрегатується з трактором, а на фіг 2 - схема запропонованого поливно-стабілізуючого пристрою розсадосадильної машини Розсадосадильна машина, що агрегатується з трактором (фиг 1), містить трактор 7, баки 2 для води, розподільчий бак 5, поливні труби 4, кондиціонер 5, опорно-провідні колеса 6, рами 7, сошники 8, садильні апарати 9, прикочуючі колеса 10 Поливно-стабілізуючий пристрій (фіг 2) містить лівий бак / для води, лівий патрубок 2, загальний клапан 3, розподільчий бак 4, кондиціонер 5, правий патрубок б, центральний патрубок 7, нижній клапан 8, нижній патрубок 9, правий бак 10 для води Кондиціонер 5 через отвір для виведення конденсату з'єднаний трубою з розподільчим баком 4, який лівим 2 і правим б патрубками з'єднаний ВІДПОВІДНО з лівим 1 і правим 10 баками для води Безпосередньо перед баками 1 і 10 патрубки 2 і 3 з'єднані між собою центральним патрубком 7, який посередині з'єднаний трубою з дном розподільчого баку 4 Загальний клапан 3 є суцільним, верхня частина якого розташована в розподільчому баку 4 і призначена для відкривання-закривання нижнього отвору даного баку, а нижня - в центральному патрубку 7 і призначена відкривання-закривання лівої, або правої частини даного патрубку Нижні частини баків 1 і 10 з'єднана між собою нижнім патрубком Р, в якому розміщений нижній клапан 8у що призначений для відкривання-закривання лівої, або правої частини даного патрубку Нижній патрубок 9 з'єднаний з поливними трубами розсадосадильної машини Клапани 3 і 8 виконані масивними для можливості переміщення під дією власної ваги в сторону нахилу агрегату Поливно-стабілізуючий пристрій розсадосадильної машини, що агрегатується з трактором, працює наступним чином Перед початком роботи баки 1 і 10 наповнюють водою (наприклад за допомогою автоцистерн), а включений кондиціонер 5, що встановлений в кабіні трактора і призначений для підвищення комфортних умов роботи тракториста, забезпечує також подачу води-конденсату, що утворюється при його роботів розподільчий бак 4 При роботі на рівнині клапани 3 і 8 займають центральне положення, при якому клапан 5 забезпечує перекриття отвору на дні розподільчого баку 4 і в той же час залишає відкритими ліву і праву частини центрального патрубку 7, а клапан 8 залишає відкритими ліву і праву частини нижнього патрубку 9 В даному положенні вода з баків 1 і 10 потрапляє крізь нижній патрубок 9 до поливних труб розсадосадильної машини і далі до сошників і до розсади, що висаджується, а вода-конденсат від кондиціонеру потрапляє в розподільчий бак 4 і після заповнення його крізь патрубки 2 і б починає потрапляти ВІДПОВІДНО в баки 1 і 10 для води, таким чином, частково їх поповнюючи Таке положення клапанів 5 і 8 зображено на фіг 2 Коли агрегат починає рухатись на поперечному схилі і нахиляється (наприклад вправо, тобто бак 1 опиняється в верхній частині схилу, а бак 10 - в нижній), то клапани 3 і 8 під дією власної ваги також переміщуються вправо і займають крайнє положення, при якому клапан З забезпечує відкриття нижнього отвору розподільчого баку 4, перекриття правої і відкриття лівої частини центрального патрубку 7, а клапан 8 - відкриття правої і перекриття лівої частини нижнього патрубку 9 Таке положення клапанів забезпечує потрапляння одразу всієї води з розподільчого баку 4 , що булав ньому наданий момент у верхній по схилу бак 1 і подальше не витікання її з даного баку 1 В результаті вода, що необхідна для потреб садіння розсади подається тільки з баку 10 Вода ж, що продовжує поступати від кондиціонеру після заповнення баку 1 і далі розподільчого баку 4 буде уже потрапляти в бак 10 і також витрачатись на потреби садіння розсади Таким чином, вода завжди розподіляється так, що в верхньому по схилу баку (в даному випадку у баку 1) и більше, тобто маса даного баку з водою більша за масу другого баку з водою (в даному випадку баку 10), що забезпечує перерозподіл маси агрегату в бік верхньої частини схилу і це сприяє СТІЙКОСТІ І стабільності руху агрегату при роботі на схилах При розташуванні схилу з другого боку всі вище приведені операції виконуються таким самим чином, тільки в протилежну сторону Вищеописана організація заправки водою агрегату на початку його роботи здійснюється в умовах коли робота починається на рівнині і потім переходить на схил Якщо робота зразу починається на схилі, то необхідно разом з баками 1 і 10 заправити і розподільчий бак 4 Слід ВІДМІТИТИ, ЩО враховуючи не інтенсивне виділення кондиціонером води-конденсату, запропонований поливно-стабілізуючий пристрій може бути використаний для повної заправки баків водою (без застосування інших систем) тільки в окремих специфічних умовах роботи (невеликі садильні ділянки, вологий клімат і ВІДПОВІДНО ВОЛОГІ ґрунти, наявність в садильній машині дозуючого пристрою для подачі води, можливість залишати кондиціонер включеним при непрацюючому агрегаті на тривалий час безпосередньо на полі, або навіть в гаражі і так далі) В основному даний пристрій, як і було описано вище, використовується тільки для 60482 часткового поповнення водою поливностабілізуючої системи Застосування поливно-стабілізуючого пристрою розсадосадильної машини, що агрегатується з трактором, дозволяє забезпечити 1 6 виробіток води і часткове поповнення її запасів в баках за рахунок використання внутрішніх потужностей агрегату, підвищити СТІЙКІСТЬ агрегату при роботі на схилах 2 Фіг Л. і 2 3 5 в 7 к і 9 40 Фіг. 2, Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
