Стенд для моделювання обтураторів

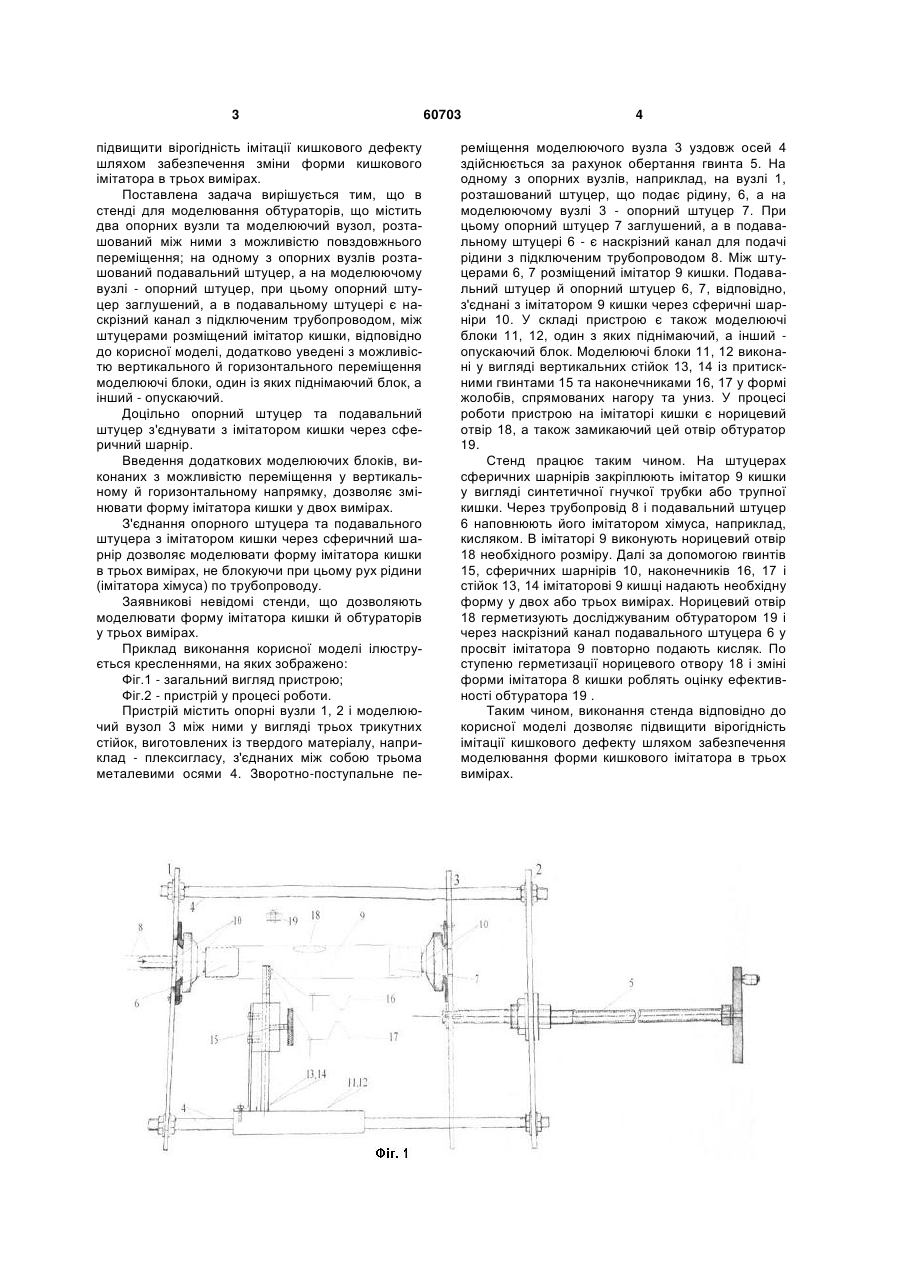

1. Стенд для моделювання обтураторів, що містить два опорних вузли й моделюючий вузол, розташований між ними, з можливістю поздовжнього переміщення; на одному з опорних вузлів 3 підвищити вірогідність імітації кишкового дефекту шляхом забезпечення зміни форми кишкового імітатора в трьох вимірах. Поставлена задача вирішується тим, що в стенді для моделювання обтураторів, що містить два опорних вузли та моделюючий вузол, розташований між ними з можливістю повздовжнього переміщення; на одному з опорних вузлів розташований подавальний штуцер, а на моделюючому вузлі - опорний штуцер, при цьому опорний штуцер заглушений, а в подавальному штуцері є наскрізний канал з підключеним трубопроводом, між штуцерами розміщений імітатор кишки, відповідно до корисної моделі, додатково уведені з можливістю вертикального й горизонтального переміщення моделюючі блоки, один із яких піднімаючий блок, а інший - опускаючий. Доцільно опорний штуцер та подавальний штуцер з'єднувати з імітатором кишки через сферичний шарнір. Введення додаткових моделюючих блоків, виконаних з можливістю переміщення у вертикальному й горизонтальному напрямку, дозволяє змінювати форму імітатора кишки у двох вимірах. З'єднання опорного штуцера та подавального штуцера з імітатором кишки через сферичний шарнір дозволяє моделювати форму імітатора кишки в трьох вимірах, не блокуючи при цьому рух рідини (імітатора хімуса) по трубопроводу. Заявникові невідомі стенди, що дозволяють моделювати форму імітатора кишки й обтураторів у трьох вимірах. Приклад виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - загальний вигляд пристрою; Фіг.2 - пристрій у процесі роботи. Пристрій містить опорні вузли 1, 2 і моделюючий вузол 3 між ними у вигляді трьох трикутних стійок, виготовлених із твердого матеріалу, наприклад - плексигласу, з'єднаних між собою трьома металевими осями 4. Зворотно-поступальне пе 60703 4 реміщення моделюючого вузла 3 уздовж осей 4 здійснюється за рахунок обертання гвинта 5. На одному з опорних вузлів, наприклад, на вузлі 1, розташований штуцер, що подає рідину, 6, а на моделюючому вузлі 3 - опорний штуцер 7. При цьому опорний штуцер 7 заглушений, а в подавальному штуцері 6 - є наскрізний канал для подачі рідини з підключеним трубопроводом 8. Між штуцерами 6, 7 розміщений імітатор 9 кишки. Подавальний штуцер й опорний штуцер 6, 7, відповідно, з'єднані з імітатором 9 кишки через сферичні шарніри 10. У складі пристрою є також моделюючі блоки 11, 12, один з яких піднімаючий, а інший опускаючий блок. Моделюючі блоки 11, 12 виконані у вигляді вертикальних стійок 13, 14 із притискними гвинтами 15 та наконечниками 16, 17 у формі жолобів, спрямованих нагору та униз. У процесі роботи пристрою на імітаторі кишки є норицевий отвір 18, а також замикаючий цей отвір обтуратор 19. Стенд працює таким чином. На штуцерах сферичних шарнірів закріплюють імітатор 9 кишки у вигляді синтетичної гнучкої трубки або трупної кишки. Через трубопровід 8 і подавальний штуцер 6 наповнюють його імітатором хімуса, наприклад, кисляком. В імітаторі 9 виконують норицевий отвір 18 необхідного розміру. Далі за допомогою гвинтів 15, сферичних шарнірів 10, наконечників 16, 17 і стійок 13, 14 імітаторові 9 кишці надають необхідну форму у двох або трьох вимірах. Норицевий отвір 18 герметизують досліджуваним обтуратором 19 і через наскрізний канал подавального штуцера 6 у просвіт імітатора 9 повторно подають кисляк. По ступеню герметизації норицевого отвору 18 і зміні форми імітатора 8 кишки роблять оцінку ефективності обтуратора 19 . Таким чином, виконання стенда відповідно до корисної моделі дозволяє підвищити вірогідність імітації кишкового дефекту шляхом забезпечення моделювання форми кишкового імітатора в трьох вимірах. 5 Комп’ютерна верстка М. Ломалова 60703 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
