Пристрій для теплоізоляції і герметизації виробок

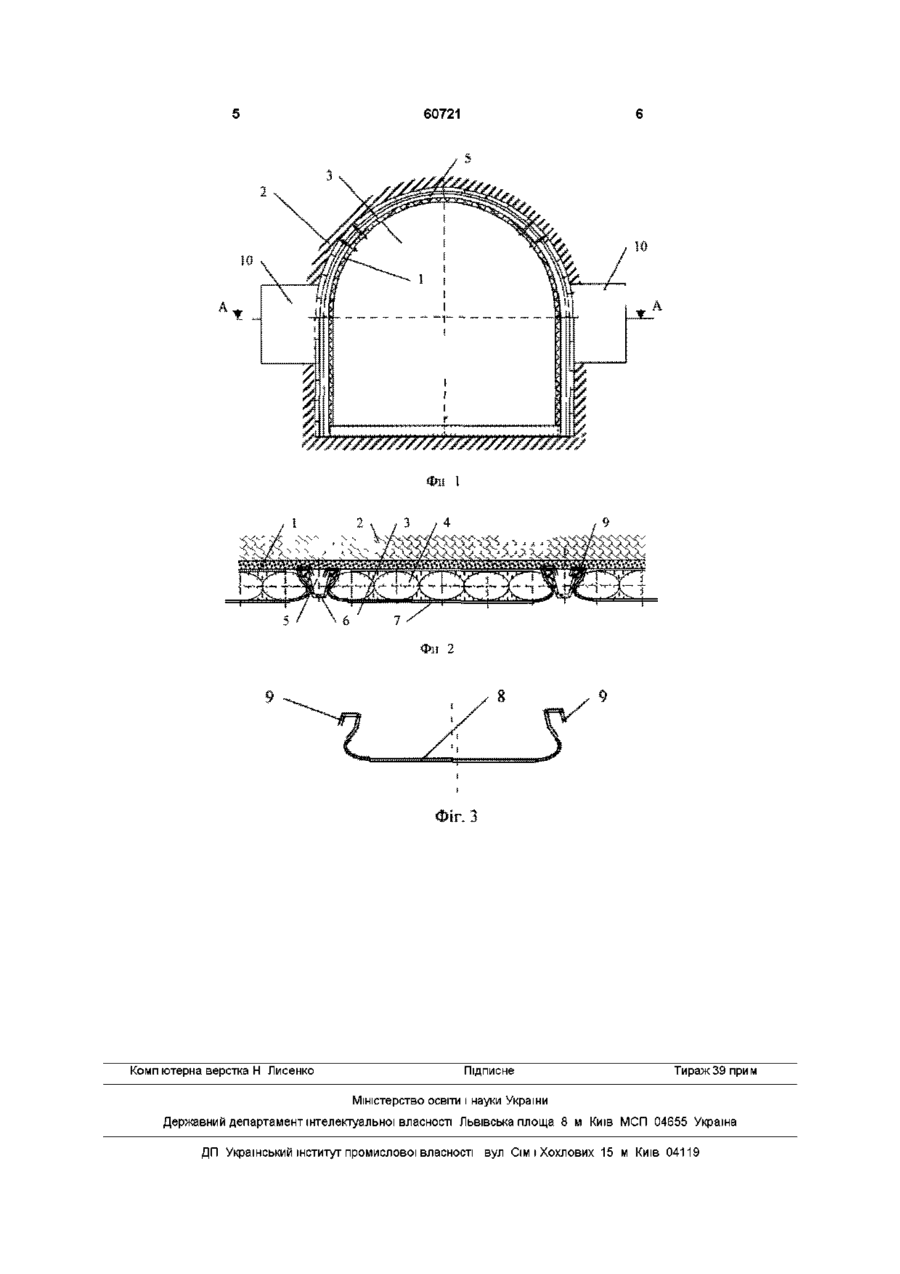

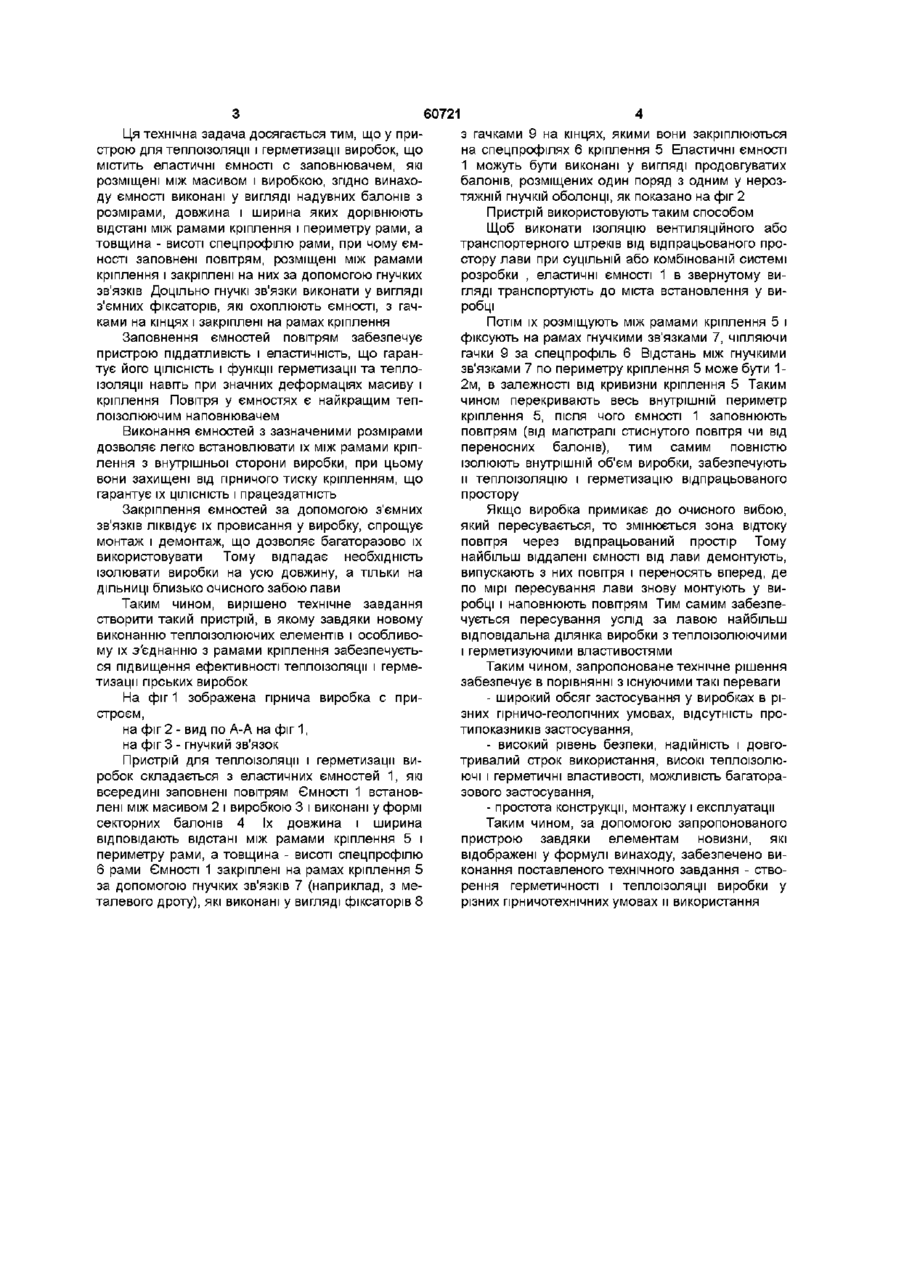

1 Пристрій для теплоізоляції і герметизації виробок, що містить еластичні ємності з заповнювачем, які розміщені між масивом і виробкою, який відрізняється тим, що ємності виконані у вигляді надувних балонів, довжина і ширина яких відповідають відстані між рамами кріплення і периметру рами, а товщина - висоті спецпрофілю рами, при цьому ємності заповнені повітрям, розміщені між рамами кріплення і закріплені на них за допомогою гнучких зв'язок 2 Пристрій по п 1 , який відрізняється тим, що гнучкі зв'язки виконані у вигляді знімних фіксаторів, які охоплюють ємності, з гачками на кінцях, закріплених на рамах кріплення Винахід відноситься до гірничої промисловості і може бути використаний в гірничих виробках для покращення теплоізоляції і провітрювання Провітрювання здобичних дільниць вугільних шахт пов'язано з проблемою витоків повітря через відпрацьований простір, які доходять до 40, а інколи і до 80% від загальної КІЛЬКОСТІ повітря на ДІЛЬНИЦІ (див Справочник по рудничной вентиляции Под ред проф К 3 Ушакова - М Недра, 1977, с 130) Це значно збільшує газовиділення з відпрацьованого простору та ймовірність підземних пожарів на пластах, здатних до самопідпалювання, що зменшує безпеку і комфортність праці Відомий пристрій для ізоляції штреків від відпрацьованого простору лави, який включає ІЗОЛЮЮЧІ „сорочки" по боках і в покрівлі виробки з карбомідного пінопласту МФП-Б (див Алейников ГМ и др Разработка способов и схем дегазации выработанных пространств Техотчет МакНИИ, 1970) Але недоліком цього пристрою є недовгий (1,5-2міс) строк служби, що не дає потрібний рівень безпеки ВІДОМІ пристрої для теплоізоляції або герметизації штреків від відпрацьованого простору лав, які виконані з різноманітних ІЗОЛЯЦІЙНИХ матеріалів (глина, мастики, пасти і др) у вигляді біля штрекових смуг або нанесені на стінки гірничих виробок (див Справочник по рудничной вентиляции Под ред проф К 3 Ушакова М Недра, 1977, с 233) Головним недоліком таких пристроїв є їх низька ефективність з-за порушення суцільності під впливом часу і дії гірського тиснення Відомий пристрій для герметизації і теплоізоляції гірничих виробок, який включає прикріплене до рам кріплення полотно з шаром гіпсу, що виконує роль герметизатора (див Нырцев М П , Барановский В И и др Разработка угольных месторождений на больших глубинах в Бельгии и Нидерландах Уголь Украины, №9, 1968) Недоліком цього пристрою є з часом пошкодження гіпсу, що веде до зниження властивостей герметизації і теплоізоляції Найбільш близьким по технічній суті і досягаемому ефекту є відомий пристрій для герметизації і теплоізоляції виробок, який включає еластичні ємності з сланцевим пилом у середині, що встановлені у вигляді біля штрекової смуги по всій довжині штреку з зовнішньої сторони кріплення (див Глюкауф, №24, 1968, с 20-21) Недоліками цього пристрою є зниження герметичності смуги у період її експлуатації з-за злежування пилу і зменшення розмірів ємностей, а також неможливість повторного використання, високі ціна і затрати праці при їх спорудженні В основу винаходу покладено завдання створити такий пристрій для теплоізоляції і герметизації виробок, в якому завдяки новому виконанню теплоізолюючих елементів і особливому їх з'єднанню з рамами кріплення забезпечується підвищення ефективності теплоізоляції і герметизації гірських виробок 1 о (О 60721 Ця технічна задача досягається тим, що у пристрою для теплоізоляції і герметизації виробок, що містить еластичні ємності с заповнювачем, які розміщені між масивом і виробкою, згідно винаходу ємності виконані у вигляді надувних балонів з розмірами, довжина і ширина яких дорівнюють відстані між рамами кріплення і периметру рами, а товщина - висоті спецпрофілю рами, при чому ємності заповнені повітрям, розміщені між рамами кріплення і закріплені на них за допомогою гнучких зв'язків ДОЦІЛЬНО гнучкі зв'язки виконати у вигляді з'ємних фіксаторів, які охоплюють ємності, з гачками на кінцях і закріплені на рамах кріплення Заповнення ємностей повітрям забезпечує пристрою піддатливість і еластичність, що гарантує його ЦІЛІСНІСТЬ і функції герметизації та теплоізоляції навіть при значних деформаціях масиву і кріплення Повітря у ємностях є найкращим теплоїзолюючим наповнювачем Виконання ємностей з зазначеними розмірами дозволяє легко встановлювати їх між рамами кріплення з внутрішньої сторони виробки, при цьому вони захищені від гірничого тиску кріпленням, що гарантує їх ЦІЛІСНІСТЬ І працездатність Закріплення ємностей за допомогою з'ємних зв'язків ліквідує їх провисання у виробку, спрощує монтаж і демонтаж, що дозволяє багаторазово їх використовувати Тому відпадає необхідність ізолювати виробки на усю довжину, а тільки на ДІЛЬНИЦІ близько очисного забою лави Таким чином, вирішено технічне завдання створити такий пристрій, в якому завдяки новому виконанню теплоізолюючих елементів і особливому їх з'єднанню з рамами кріплення забезпечується підвищення ефективності теплоізоляції і герметизації гірських виробок На фіг 1 зображена гірнича виробка с пристроєм, на фіг 2 - вид по А-А на фіг 1, на фіг 3 - гнучкий зв'язок Пристрій для теплоізоляції і герметизації виробок складається з еластичних ємностей 1, які всередині заповнені повітрям Ємності 1 встановлені між масивом 2 і виробкою 3 і виконані у формі секторних балонів 4 їх довжина і ширина відповідають відстані між рамами кріплення 5 і периметру рами, а товщина - висоті спецпрофілю 6 рами Ємності 1 закріплені на рамах кріплення 5 за допомогою гнучких зв'язків 7 (наприклад, з металевого дроту), які виконані у вигляді фіксаторів 8 з гачками 9 на кінцях, якими вони закріплюються на спецпрофілях 6 кріплення 5 Еластичні ємності 1 можуть бути виконані у вигляді продовгуватих балонів, розміщених один поряд з одним у нерозтяжній гнучкій оболонці, як показано на фіг 2 Пристрій використовують таким способом Щоб виконати ІЗОЛЯЦІЮ вентиляційного або транспортерного штреків від відпрацьованого простору лави при суцільній або комбінованій системі розробки , еластичні ємності 1 в звернутому вигляді транспортують до міста встановлення у виробці Потім їх розміщують між рамами кріплення 5 і фіксують на рамах гнучкими зв'язками 7, чіпляючи гачки 9 за спецпрофіль 6 Відстань між гнучкими зв'язками 7 по периметру кріплення 5 може бути 12м, в залежності від кривизни кріплення 5 Таким чином перекривають весь внутрішній периметр кріплення 5, після чого ємності 1 заповнюють повітрям (від магістралі стиснутого повітря чи від переносних балонів), тим самим повністю ізолюють внутрішній об'єм виробки, забезпечують и теплоізоляцію і герметизацію відпрацьованого простору Якщо виробка примикає до очисного вибою, який пересувається, то змінюється зона відтоку повітря через відпрацьований простір Тому найбільш віддалені ємності від лави демонтують, випускають з них повітря і переносять вперед, де по мірі пересування лави знову монтують у виробці і наповнюють повітрям Тим самим забезпечується пересування услід за лавою найбільш відповідальна ділянка виробки з теплоізолюючими і герметизуючими властивостями Таким чином, запропоноване технічне рішення забезпечує в порівнянні з існуючими такі переваги - широкий обсяг застосування у виробках в різних гірничо-геологічних умовах, відсутність протипоказників застосування, - високий рівень безпеки, надійність і довготривалий строк використання, високі теплоізолюючі і герметичні властивості, можливість багаторазового застосування, - простота конструкції, монтажу і експлуатації Таким чином, за допомогою запропонованого пристрою завдяки елементам новизни, які відображені у формулі винаходу, забезпечено виконання поставленого технічного завдання - створення герметичності і теплоізоляції виробки у різних гірничотехнічних умовах и використання 60721 Фи Комп ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП Український інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
