Пристрій для теплоізоляції віконної пройми

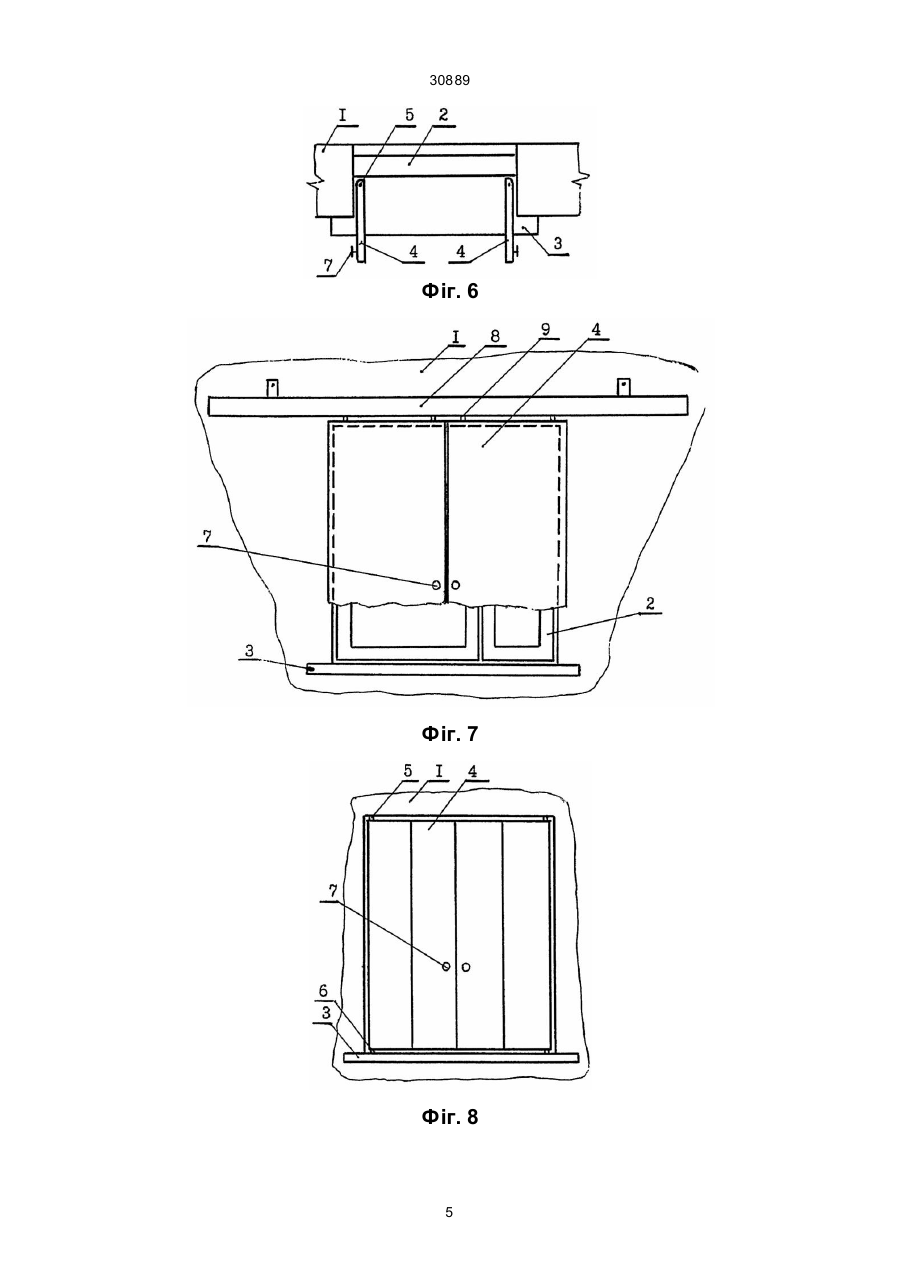

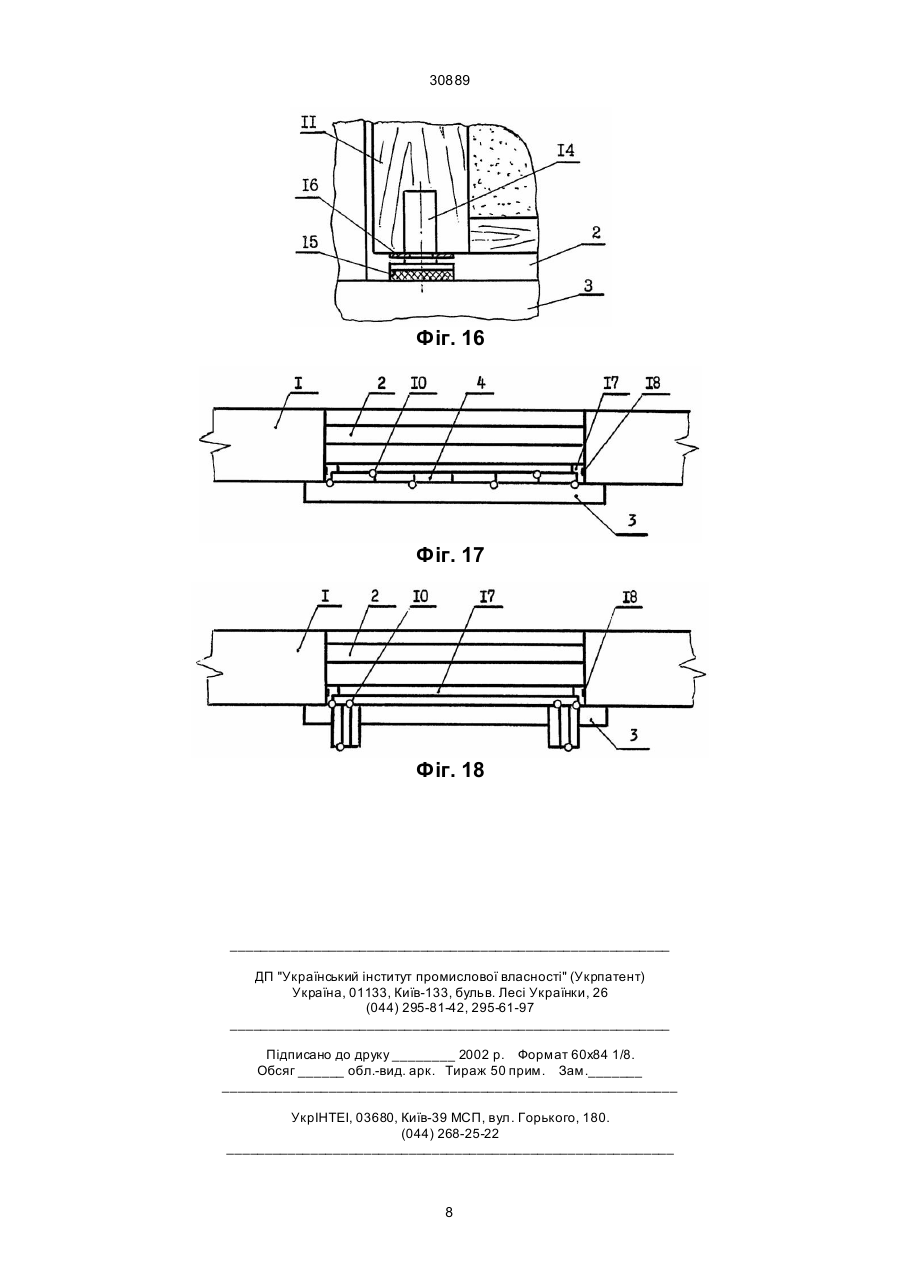

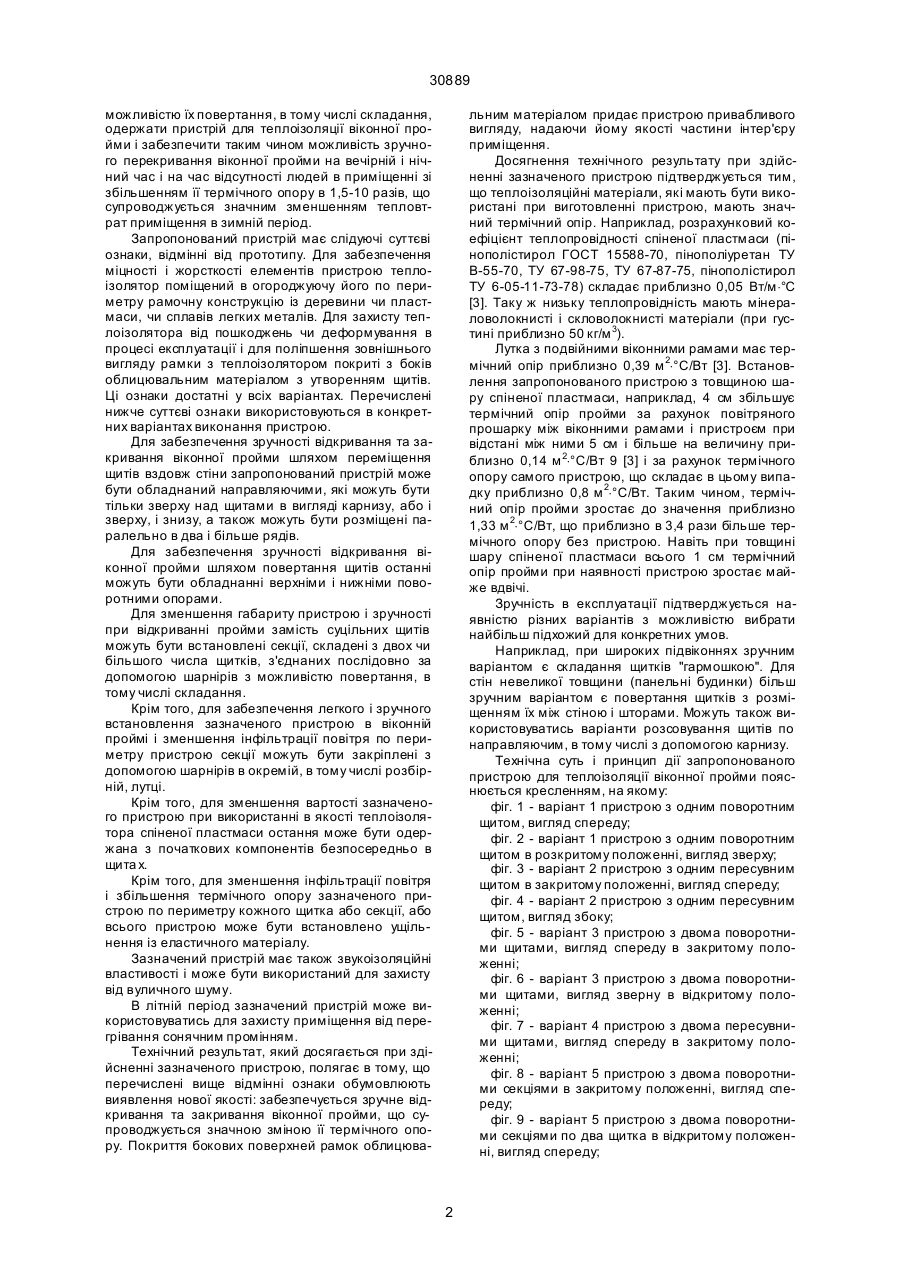

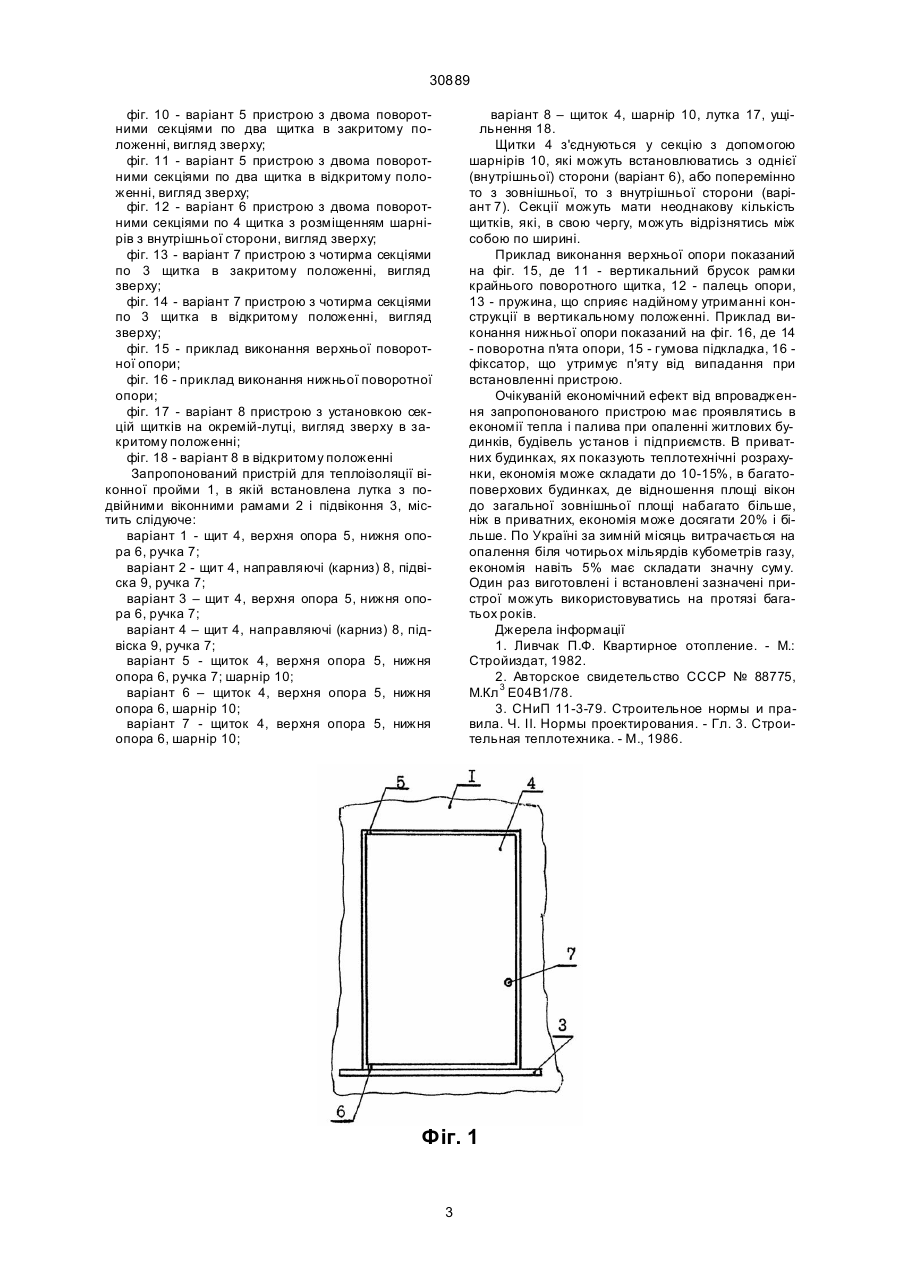

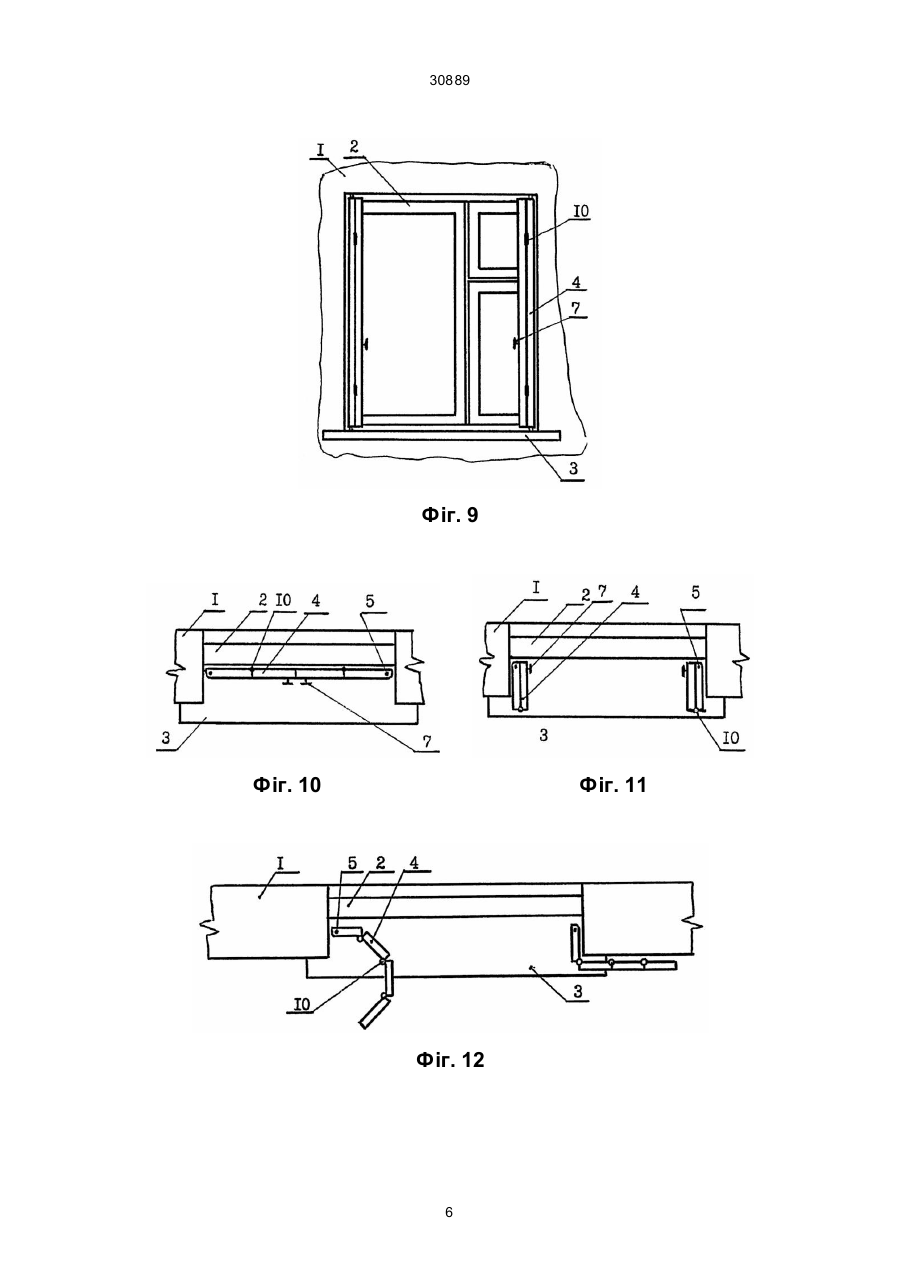

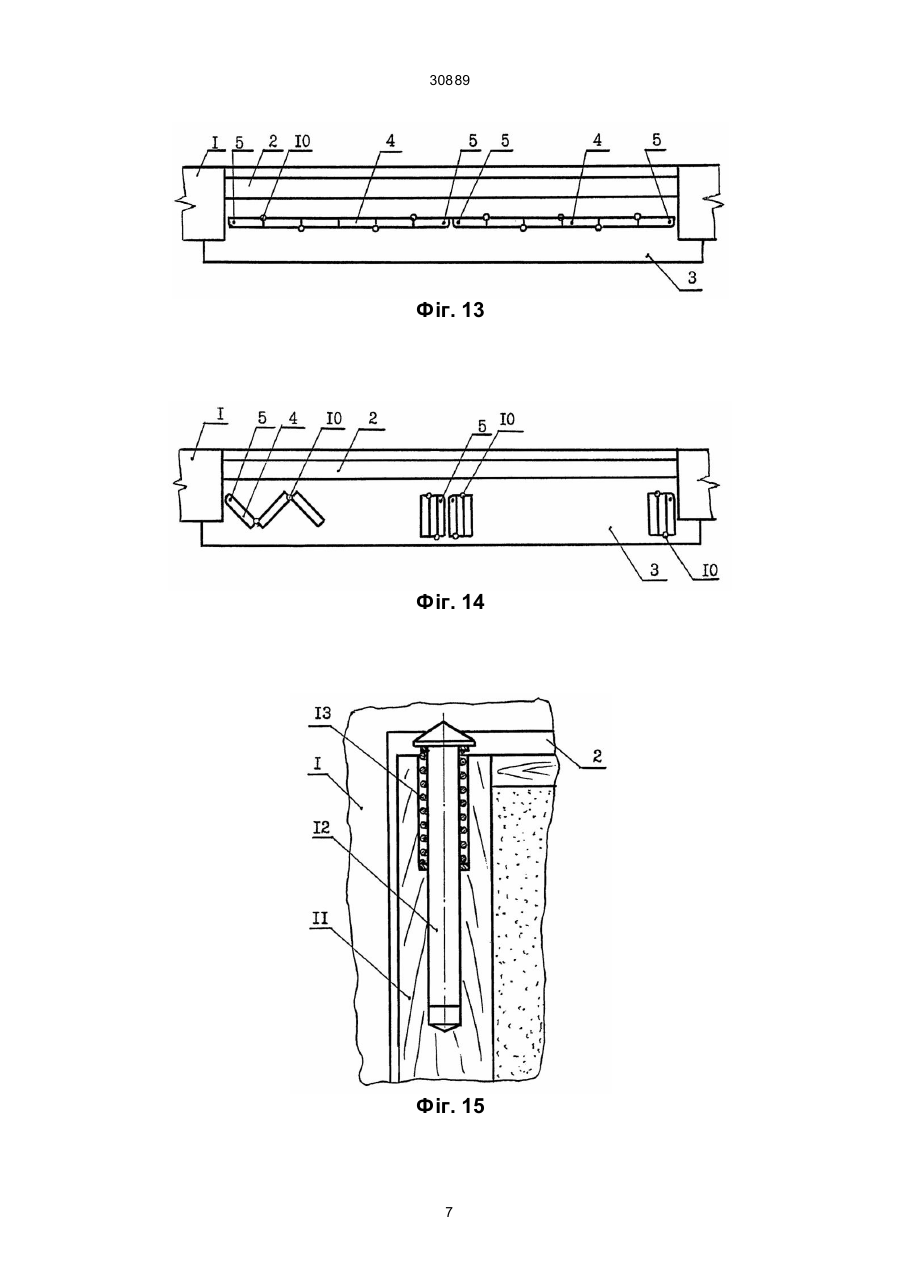

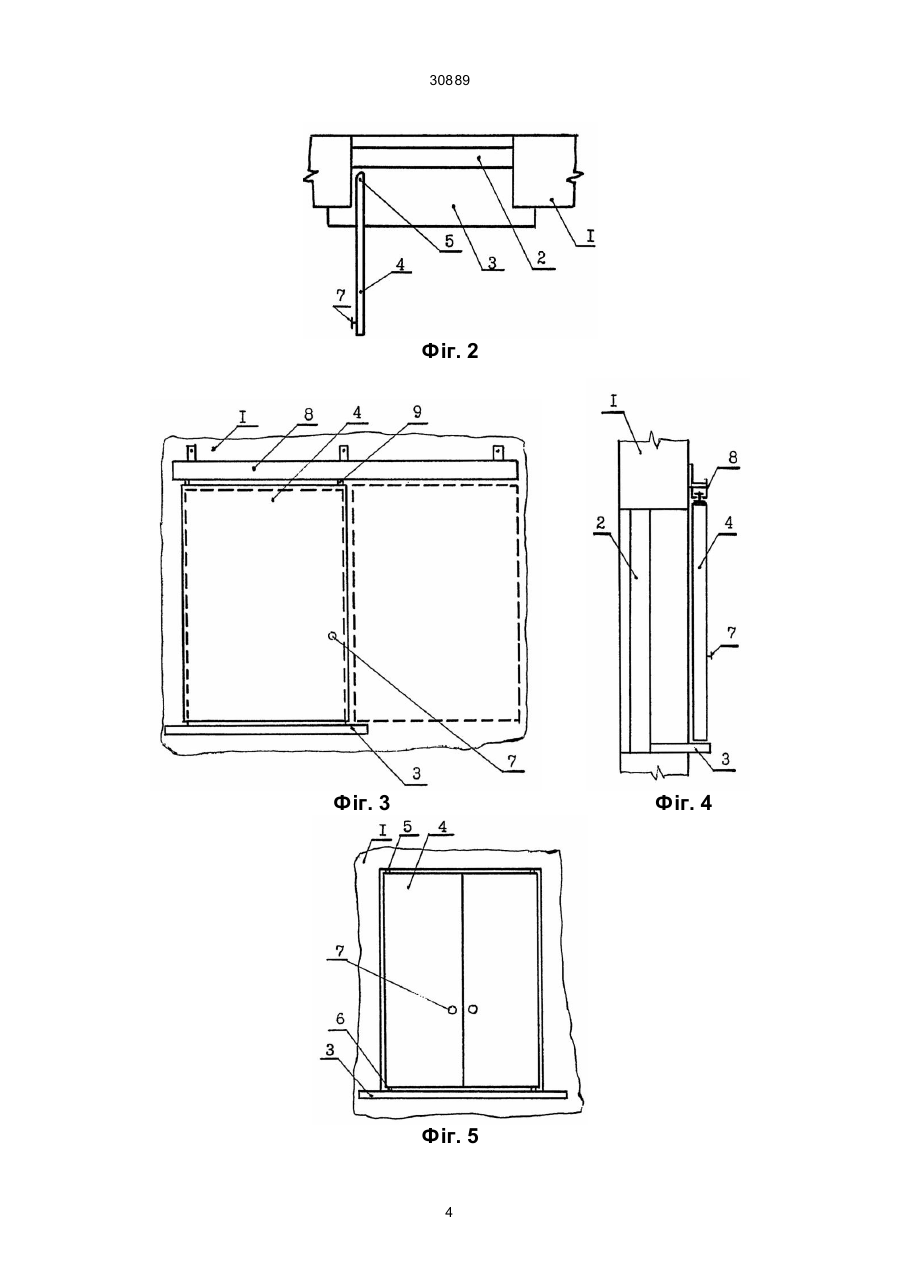

1. Пристрій для теплоізоляції віконної пройми, що включає шар теплоізолятора, який відрізняється тим, що шар теплоізолятора поміщений в огороджуючу його по периметру рамочну конструкцію, складену з однієї або більшого числа рамок, перекриваючих віконну пройму з можливістю її відкривання. 2. Пристрій за п.1, який відрізняється тим, що рамки з теплоізолятором покриті з боків облицювальним матеріалом, в тому числі з попереднім нанесенням шару основи під облицювальний матеріал, з утворенням щитів. 3. Пристрій за пп. 1, 2, який відрізняється тим, що обладнаний направляючими для переміщення щитів вздовж стіни. 30889 можливістю їх повертання, в тому числі складання, одержати пристрій для теплоізоляції віконної пройми і забезпечити таким чином можливість зручного перекривання віконної пройми на вечірній і нічний час і на час відсутності людей в приміщенні зі збільшенням її термічного опору в 1,5-10 разів, що супроводжується значним зменшенням тепловтрат приміщення в зимній період. Запропонований пристрій має слідуючі суттєві ознаки, відмінні від прототипу. Для забезпечення міцності і жорсткості елементів пристрою теплоізолятор поміщений в огороджуючу його по периметру рамочну конструкцію із деревини чи пластмаси, чи сплавів легких металів. Для захисту теплоізолятора від пошкоджень чи деформування в процесі експлуатації і для поліпшення зовнішнього вигляду рамки з теплоізолятором покриті з боків облицювальним матеріалом з утворенням щитів. Ці ознаки достатні у всіх варіантах. Перечислені нижче суттєві ознаки використовуються в конкретних варіантах виконання пристрою. Для забезпечення зручності відкривання та закривання віконної пройми шляхом переміщення щитів вздовж стіни запропонований пристрій може бути обладнаний направляючими, які можуть бути тільки зверху над щитами в вигляді карнизу, або і зверху, і знизу, а також можуть бути розміщені паралельно в два і більше рядів. Для забезпечення зручності відкривання віконної пройми шляхом повертання щитів останні можуть бути обладнанні верхніми і нижніми поворотними опорами. Для зменшення габариту пристрою і зручності при відкриванні пройми замість суцільних щитів можуть бути встановлені секції, складені з двох чи більшого числа щитків, з'єднаних послідовно за допомогою шарнірів з можливістю повертання, в тому числі складання. Крім того, для забезпечення легкого і зручного встановлення зазначеного пристрою в віконній проймі і зменшення інфільтрації повітря по периметру пристрою секції можуть бути закріплені з допомогою шарнірів в окремій, в тому числі розбірній, лутці. Крім того, для зменшення вартості зазначеного пристрою при використанні в якості теплоізолятора спіненої пластмаси остання може бути одержана з початкових компонентів безпосередньо в щита х. Крім того, для зменшення інфільтрації повітря і збільшення термічного опору зазначеного пристрою по периметру кожного щитка або секції, або всього пристрою може бути встановлено ущільнення із еластичного матеріалу. Зазначений пристрій має також звукоізоляційні властивості і може бути використаний для захисту від вуличного шуму. В літній період зазначений пристрій може використовуватись для захисту приміщення від перегрівання сонячним промінням. Технічний результат, який досягається при здійсненні зазначеного пристрою, полягає в тому, що перечислені вище відмінні ознаки обумовлюють виявлення нової якості: забезпечується зручне відкривання та закривання віконної пройми, що супроводжується значною зміною її термічного опору. Покриття бокових поверхней рамок облицюва льним матеріалом придає пристрою привабливого вигляду, надаючи йому якості частини інтер'єру приміщення. Досягнення технічного результату при здійсненні зазначеного пристрою підтверджується тим, що теплоізоляційні матеріали, які мають бути використані при виготовленні пристрою, мають значний термічний опір. Наприклад, розрахунковий коефіцієнт теплопровідності спіненої пластмаси (пінополістирол ГОСТ 15588-70, пінополіуретан ТУ В-55-70, ТУ 67-98-75, ТУ 67-87-75, пінополістирол ТУ 6-05-11-73-78) складає приблизно 0,05 Вт/м×°С [3]. Таку ж низьку теплопровідність мають мінераловолокнисті і скловолокнисті матеріали (при густині приблизно 50 кг/м 3). Лутка з подвійними віконними рамами має термічний опір приблизно 0,39 м 2×°С/Вт [3]. Встановлення запропонованого пристрою з товщиною шару спіненої пластмаси, наприклад, 4 см збільшує термічний опір пройми за рахунок повітряного прошарку між віконними рамами і пристроєм при відстані між ними 5 см і більше на величину приблизно 0,14 м 2×°С/Вт 9 [3] і за рахунок термічного опору самого пристрою, що складає в цьому випадку приблизно 0,8 м 2×°С/Вт. Таким чином, термічний опір пройми зростає до значення приблизно 1,33 м 2×°С/Вт, що приблизно в 3,4 рази більше термічного опору без пристрою. Навіть при товщині шару спіненої пластмаси всього 1 см термічний опір пройми при наявності пристрою зростає майже вдвічі. Зручність в експлуатації підтверджується наявністю різних варіантів з можливістю вибрати найбільш підхожий для конкретних умов. Наприклад, при широких підвіконнях зручним варіантом є складання щитків "гармошкою". Для стін невеликої товщини (панельні будинки) більш зручним варіантом є повертання щитків з розміщенням їх між стіною і шторами. Можуть також використовуватись варіанти розсовування щитів по направляючим, в тому числі з допомогою карнизу. Технічна суть і принцип дії запропонованого пристрою для теплоізоляції віконної пройми пояснюється кресленням, на якому: фіг. 1 - варіант 1 пристрою з одним поворотним щитом, вигляд спереду; фіг. 2 - варіант 1 пристрою з одним поворотним щитом в розкритому положенні, вигляд зверху; фіг. 3 - варіант 2 пристрою з одним пересувним щитом в закритому положенні, вигляд спереду; фіг. 4 - варіант 2 пристрою з одним пересувним щитом, вигляд збоку; фіг. 5 - варіант 3 пристрою з двома поворотними щитами, вигляд спереду в закритому положенні; фіг. 6 - варіант 3 пристрою з двома поворотними щитами, вигляд зверну в відкритому положенні; фіг. 7 - варіант 4 пристрою з двома пересувними щитами, вигляд спереду в закритому положенні; фіг. 8 - варіант 5 пристрою з двома поворотними секціями в закритому положенні, вигляд спереду; фіг. 9 - варіант 5 пристрою з двома поворотними секціями по два щитка в відкритому положенні, вигляд спереду; 2 30889 фіг. 10 - варіант 5 пристрою з двома поворотними секціями по два щитка в закритому положенні, вигляд зверху; фіг. 11 - варіант 5 пристрою з двома поворотними секціями по два щитка в відкритому положенні, вигляд зверху; фіг. 12 - варіант 6 пристрою з двома поворотними секціями по 4 щитка з розміщенням шарнірів з внутрішньої сторони, вигляд зверху; фіг. 13 - варіант 7 пристрою з чотирма секціями по 3 щитка в закритому положенні, вигляд зверху; фіг. 14 - варіант 7 пристрою з чотирма секціями по 3 щитка в відкритому положенні, вигляд зверху; фіг. 15 - приклад виконання верхньої поворотної опори; фіг. 16 - приклад виконання нижньої поворотної опори; фіг. 17 - варіант 8 пристрою з установкою секцій щитків на окремій-лутці, вигляд зверху в закритому положенні; фіг. 18 - варіант 8 в відкритому положенні Запропонований пристрій для теплоізоляції віконної пройми 1, в якій встановлена лутка з подвійними віконними рамами 2 і підвіконня 3, містить слідуюче: варіант 1 - щит 4, верхня опора 5, нижня опора 6, ручка 7; варіант 2 - щит 4, направляючі (карниз) 8, підвіска 9, ручка 7; варіант 3 – щит 4, верхня опора 5, нижня опора 6, ручка 7; варіант 4 – щит 4, направляючі (карниз) 8, підвіска 9, ручка 7; варіант 5 - щиток 4, верхня опора 5, нижня опора 6, ручка 7; шарнір 10; варіант 6 – щиток 4, верхня опора 5, нижня опора 6, шарнір 10; варіант 7 - щиток 4, верхня опора 5, нижня опора 6, шарнір 10; варіант 8 – щиток 4, шарнір 10, лутка 17, ущільнення 18. Щитки 4 з'єднуються у секцію з допомогою шарнірів 10, які можуть встановлюватись з однієї (внутрішньої) сторони (варіант 6), або поперемінно то з зовнішньої, то з внутрішньої сторони (варіант 7). Секції можуть мати неоднакову кількість щитків, які, в свою чергу, можуть відрізнятись між собою по ширині. Приклад виконання верхньої опори показаний на фіг. 15, де 11 - вертикальний брусок рамки крайнього поворотного щитка, 12 - палець опори, 13 - пружина, що сприяє надійному утриманні конструкції в вертикальному положенні. Приклад виконання нижньої опори показаний на фіг. 16, де 14 - поворотна п'ята опори, 15 - гумова підкладка, 16 фіксатор, що утримує п'яту від випадання при встановленні пристрою. Очікуваній економічний ефект від впровадження запропонованого пристрою має проявлятись в економії тепла і палива при опаленні житлових будинків, будівель установ і підприємств. В приватних будинках, ях показують теплотехнічні розрахунки, економія може складати до 10-15%, в багатоповерхових будинках, де відношення площі вікон до загальної зовнішньої площі набагато більше, ніж в приватних, економія може досягати 20% і більше. По Україні за зимній місяць витрачається на опалення біля чотирьох мільярдів кубометрів газу, економія навіть 5% має складати значну суму. Один раз виготовлені і встановлені зазначені пристрої можуть використовуватись на протязі багатьох років. Джерела інформації 1. Ливчак П.Ф. Квартирное отопление. - М.: Стройиздат, 1982. 2. Авторское свидетельство СССР № 88775, М.Кл 3 Е04В1/78. 3. СНиП 11-3-79. Строительное нормы и правила. Ч. ІІ. Нормы проектирования. - Гл. 3. Строительная теплотехника. - М., 1986. Фіг. 1 3 30889 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 4 30889 Фіг. 6 Фіг. 7 Фіг. 8 5 30889 Фіг. 9 Фіг. 10 Фіг. 11 Фіг. 12 6 30889 Фіг. 13 Фіг. 14 Фіг. 15 7 30889 Фіг. 16 Фіг. 17 Фіг. 18 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
