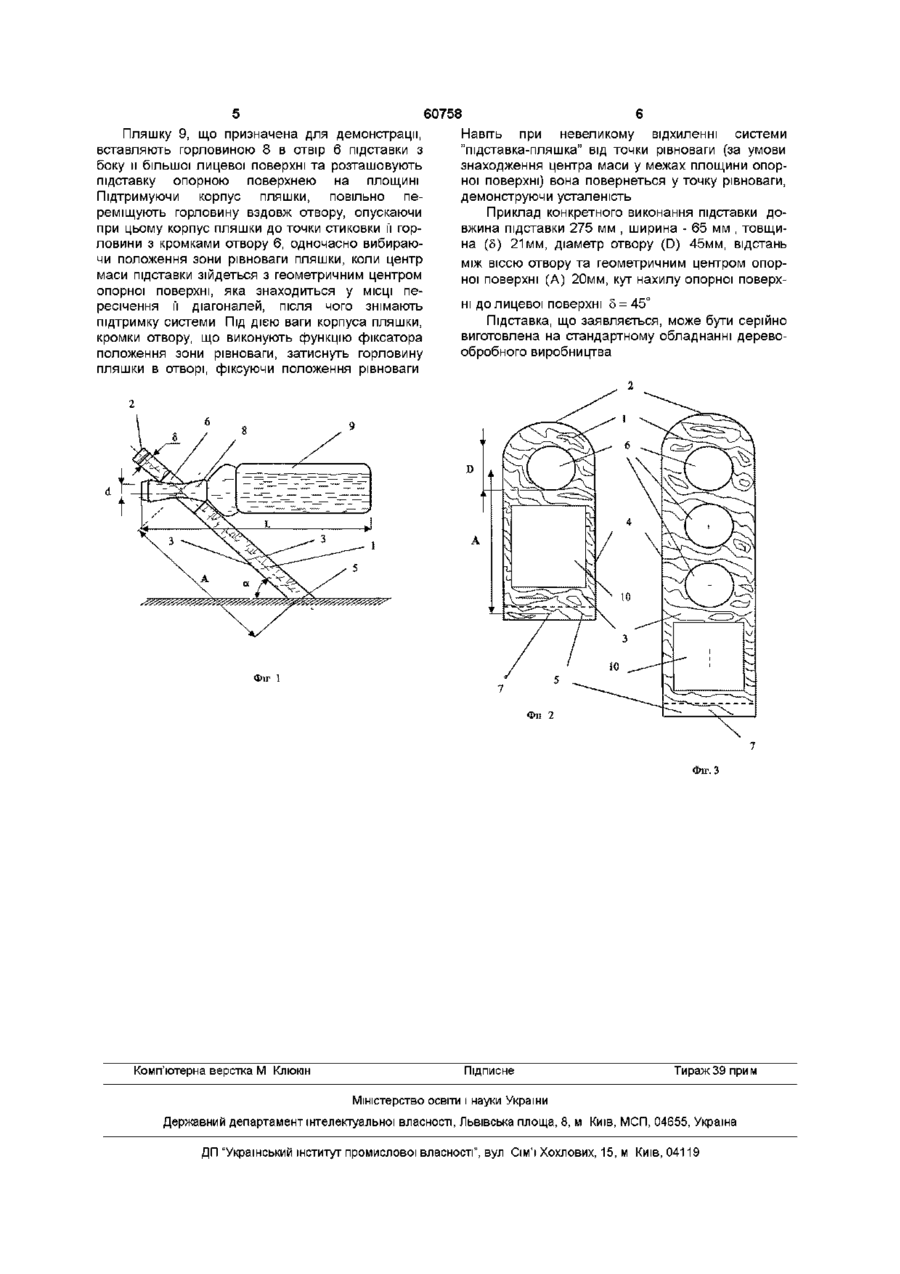

Демонстраційно-декоративна підставка для пляшок

1 Демонстраційно-декоративна підставка для пляшок, що містить жорсткий опорний елемент з верхньою, бічними, лицевими та опорною поверхнями, а також наскрізний отвір з віссю, розташованою під кутом до лицевої поверхні, причому опорна поверхня розташована під гострим кутом до лицевої поверхні, яка відрізняється тим, що вісь отвору розташована перпендикулярно лицевій поверхні, а співвідношення діаметра отвору до зовнішнього діаметра найвужчої частини горловини пляшки знаходиться у межах 1,25 - 2,5 2 Демонстраційно-декоративна підставка для пляшок за п 1, яка відрізняється тим, що співвідношення діаметра отвору до його товщини знаходиться у межах 1 - 8 3 Демонстраційно-декоративна підставка для пляшок за пп 1, 2, яка відрізняється тим, що співвідношення відстані між віссю отвору та гео метричним центром опорної поверхні до довжини пляшки знаходиться у межах 0,3 -1,0 4 Демонстраційно-декоративна підставка для пляшок за пп 1 - 3, яка відрізняється тим, що и опорна поверхня розташована під кутом 30° - 60° до лицевої поверхні 5 Демонстраційно-декоративна підставка для пляшок за пп 1 - 4, яка відрізняється тим, що містить декілька отворів, розташованих паралельно та/або перпендикулярно лицевому ребру опорної поверхні 6 Демонстраційно-декоративна підставка для пляшок за пп 1 - 5, яка відрізняється тим, що вона виготовлена з деревини 7 Демонстраційно-декоративна підставка для пляшок за пп 1 - 6, яка відрізняється тим, що на и бічній та/або лицевій поверхні розташовані інформаційні зони 8 Демонстраційно-декоративна підставка для пляшок за пп 1 - 7, яка відрізняється тим, що и верхня поверхня виконана у формі поверхні прямого кругового циліндра, вісь якого співпадає з віссю отвору 00 Технічне рішення, що заявляється, відноситься до пристроїв для демонстрації товарів, зокрема до засобів для демонстрації пляшок декоративнорекламного призначення і може бути використане на підприємствах торгівлі, громадського харчування, а також у якості подарункового аксесуара до пляшок з вишуканим вмістом напою Відома демонстраційно-декоративна підставка для пляшок за патентом Російської Федерації №2050821, кл А 47 F 7/28, публ 27 12 1995 р , яка складається з жорсткого опорного елемента з верхньою, бічними, лицевими та опорною поверхнями, а також наскрізний отвір з віссю, розташованою під кутом до лицевої поверхні, причому вісь отвору розміщена паралельно опорної поверхні, співвідношення діаметра отвору до діаметра горловини пляшки знаходиться у межах 1,05-1,2, а відстань поміж віссю отвору та опорною поверхнею вибрана із співвідношення (c-sina + h)-sin 2a < a < (1,5c-sina + h)-sin 2a, де a - кут нахилу підставки до горизонтальної поверхні, h - товщина опорного елемента вздовж ВІСІ отвору, с - довжина корпуса пляшки (циліндричної основи) Конструкція відомої підставки, яка вибрана за прототип, не може бути використана для багатьох випадків форм нестандартних пляшок, тому що вона розрахована на стандартну, циліндричну форму горловини та типове співвідношення поміж загальною довжиною пляшки та довжиною и циліндричної основи (математична формула, яка характеризує умови рівноваги системи "підставкапляшка" не враховує довжину пляшки) Дуже малий припуск по співвідношенню діаметру отвору до діаметра горловини пляшки не дає можливість правильно вибрати точку рівноваги, яка визначається моментом збігу центра маси системи ю о (О 60758 а вихід за верхню його межу збільшує кут нахилу і, підставка-пляшка з геометричним центром опоряк результат, не забезпечує надійну фіксацію горної поверхні підставки Вимога по виконанню ВІСІ ловини у зоні збалансованості Виконання отвору паралельною площини опорної поверхні підставки за умов додержання співвідношення ускладнює технологію виготовлення підставки В основу технічного рішення, що заявляється, відстані між віссю отвору та геометричним ценпокладена задача розробки універсальної консттром опорної поверхні до довжини пляшки у межах рукції підставки, яка могла би бути , використана 0,3-И,0 забезпечує умови збалансованості систедля демонстрації широкого розмаїття форм плями "підставка-пляшка" при додержанні інших обшок та одночасно була б простою у виготовленні межень припусків При виході за межу 0,3 ("довга Задача, що поставлена, вирішується тим, що у пляшка") центр маси системи буде знаходитись за демонстраційно-декоративній підставці для плямежами геометричного центра опорної поверхні з шок, яка складається із жорсткого опорного елебоку основи пляшки, а при виході за границю 1,0 мента з верхньою, бічними, лицевими та опорною ("коротка пляшка") центр маси системи буде знаповерхнями, а також з наскрізним отвором з віссю, ходитись за межами геометричного центра з боку розташованою під кутом до лицевої поверхні підгорловини пляшки Розташування опорної поставки, причому опорна поверхня розташована під верхні під кутом 30°-ь60° до лицевої поверхні загострим кутом до лицевої поверхні, ВІДПОВІДНО до безпечує полегшені (менш критичні до порушення винаходу вісь отвору розташована перпендикулябалансу) умови рівноваги системи та привабливі рно лицевої поверхні, а співвідношення діаметра демонстраційні можливості Вихід за зазначені отвору до зовнішнього діаметра найвужчої частимежі різко зменшує усталеність системи Тому ці ни горловини пляшки знаходиться у межах ознаки віднесені до категорії залежних 1,25-ь2,5 Задача вирішується і тим, що співвідноВиконання у підставці декількох отворів, розшення діаметра отвору підставки до його товщини ташованих паралельно та/або перпендикулярно знаходиться у межах 1-ь8, співвідношення відстані лицьовому ребру опорної поверхні надає можлипоміж віссю отвору та геометричним центром оповість демонстрації декількох пляшок, виконання рної поверхні до довжини пляшки знаходиться у підставки з деревини спрощує та знижує собівармежах 0,3-И,0, а опорна поверхня розташована тість її виготовлення, виконання верхньої поверхні під кутом 30°-ь60° до лицевої поверхні Задача у формі прямого кругового циліндра, вісь якого вирішується також тим, що підставка виконана з співпадає з віссю отвору покращує ЗОВНІШНІЙ ВИдеревини, містить декілька отворів, розташованих ГЛЯД, а розташування її бічній та/або лицьовій попаралельно та/або перпендикулярно лицьовому верхні інформаційних зон для розміщення рекларебру опорної поверхні, и верхня поверхня викомно-інформаційної графіки забезпечує художню нана у формі поверхні прямого кругового циліндпривабливість виробу, що розширює сферу застора, вісь якого співпадає з віссю отвору, а на її бічсування конструкції Тому ці ознаки віднесені до ній та/або лицьовій поверхні розташовані інфоррозряду додаткових маційні зони На кресленнях фіг 1, 2, наведені ВІДПОВІДНО Виконання отвору підставки з віссю, що розпідставка з пляшкою (вигляд збоку) та вигляд спеташована перпендикулярно до лицевої поверхні реду підставки з одним отвором і з трьома, що підставки, діаметр якого задовольняє його співвідрозташовані перпендикулярно лицьовому ребру ношенню до зовнішнього діаметра найвужчої часопорної поверхні (варіант паралельного розташутини горловини пляшки 1,254-2,5, за умови, коли вання отворів на кресленнях не показаний) опорна поверхня підставки розташована під гостПідставка являє собою жорсткий опорний рим кутом до лицевої поверхні, забезпечує можелемент 1, виготовлений з прямокутної заготовки ливість реального вибору збігу точки рівноваги деревини, який у свою чергу складається з дугосистеми "підставка-пляшка" з геометричним подібної верхньої поверхні 2 у формі прямого круцентром опорної поверхні підставки для широкого гового циліндра, двох лицьових поверхонь 3, двох розмаїття конфігурацій пляшок, причому вісь плябічних поверхонь 4 та опорної поверхні 5, розташки у цьому випадку буде розташована під гостшованої під кутом а°=30°ч-60° до лицевої поверим кутом до ВІСІ отвору, гострі кромки якого створхні 3 Перпендикулярно лицевій поверхні на розрюють збільшений тиск на установлені ділянки ташований наскрізний отвір 6, вісь якого знахогорловини пляшки та надійно фіксують їх у обрадиться на відстані А від геометричного центру 7 ному МІСЦІ, не допускаючи "сповзання" горловини опорної поверхні 5, яка задовольняє пляшки з обраного місця до області найменшого її співвідношенню A/L = 0,3 -ь 1,0, де L - середня діаметра Тому ці ознаки загального обсягу падовжина пляшок, що плануються для демонсттентних домагань віднесені до категорії суттєвих рації Діаметр отвору D задовольняє Крім того виконання отвору перпендикулярно лиспіввідношенню D/d= 1,25-ь 2,5, де d -ЗОВНІШНІЙ цевій поверхні підставки не потребує спеціального діаметр найвужчої частини горловини 8 пляшки 9 оснащення, тобто технологічно простіше Товщина опорного елемента 5 вибрана за умови, Виконання отвору з діаметром, щоб задовольняти співвідношенню D/5 = 1-b8 На співвідношення якого до товщини підставки знахолицьовій поверхні 3 підставки розміщені диться у межах 1-ь8 забезпечує бажаний кут нахиінформаційні зони 10 з інформацією рекламнолу ВІСІ пляшки до ВІСІ отвору та фіксацію зони баінформативного значення лансу Вихід за нижню межу співвідношення зменшує кут нахилу ВІСІ ПЛЯШКИ СТОСОВНО ВІСІ от вору і, як наслідок, пляшка не може бути розміщена паралельно площини опорної поверхні, Демонстраційно-декоративну підставку використовують таким чином Пляшку 9, що призначена для демонстрації, вставляють горловиною 8 в отвір 6 підставки з боку и більшої лицевої поверхні та розташовують підставку опорною поверхнею на площині Підтримуючи корпус пляшки, повільно переміщують горловину вздовж отвору, опускаючи при цьому корпус пляшки до точки стиковки її горловини з кромками отвору 6, одночасно вибираючи положення зони рівноваги пляшки, коли центр маси підставки зійдеться з геометричним центром опорної поверхні, яка знаходиться у МІСЦІ пересічення її діагоналей, після чого знімають підтримку системи Під ДІЄЮ ваги корпуса пляшки, кромки отвору, що виконують функцію фіксатора положення зони рівноваги, затиснуть горловину пляшки в отворі, фіксуючи положення рівноваги 60758 Навіть при невеликому відхиленні системи "підставка-пляшка" від точки рівноваги (за умови знаходження центра маси у межах площини опорної поверхні) вона повернеться у точку рівноваги, демонструючи усталеність Приклад конкретного виконання підставки довжина підставки 275 мм , ширина - 65 мм , товщина (5) 21мм, діаметр отвору (D) 45мм, відстань між віссю отвору та геометричним центром опорної поверхні (А) 20мм, кут нахилу опорної поверхні до лицевої поверхні 5=45° Підставка, що заявляється, може бути серійно виготовлена на стандартному обладнанні деревообробного виробництва Фіг 1 Фіг. З Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
